Max. velocidade da mesa de trabalho 200rpm Máquina de engrenagem para produção de engrenagens de alta precisão

Máquina de corte a seco CNC de alta velocidade

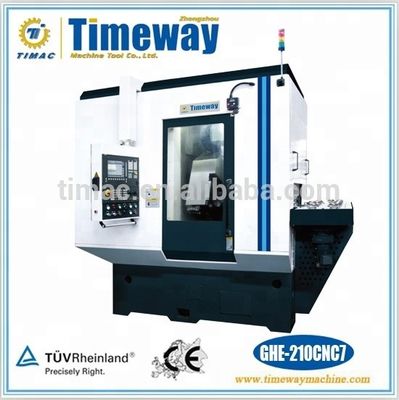

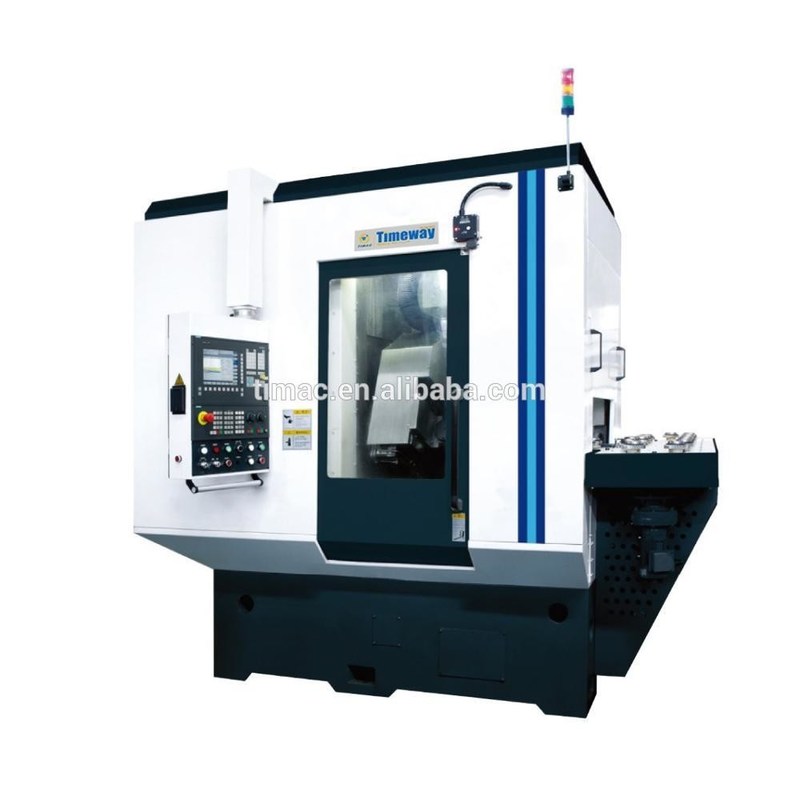

GHE-210CNC7

Resumo da máquina
A máquina de corte a seco é de uma nova geração, concebida e desenvolvida de acordo com os avanços internacionais.
A máquina é de 7 eixos com 4 eixos de controlo coordenado.A indústria de manufatura do mundo está a desenvolver-se de forma rápida e eficiente e incorpora o conceito de concepção da manufatura orientada para as pessoas e verde.É adequado para as indústrias que produzem engrenagens de caixa de velocidades em uma produção em larga escala sob alta precisão e secagem, como automóveis, automóveis e etc.

Desempenho e característica
1A máquina é de 7 eixos com 4 eixos coordenados controlados. Cada eixo de movimento é conduzido de forma independente por servomotor CA.com a realização de movimentos de compensação por índice e diferencial por caixa de velocidades electrónica (EGB), a máquina é concebida para cortar engrenagens cilíndricas e helicoidais, engrenagens de coroação ou ligeiramente cônicas, splines, rodas de verme e engrenagens, etc. Os seus eixos CNC são os seguintes:

• A-eixo - movimento da cabeça do volante;
• eixo B - movimento rotativo do eixo central;
• Eixo C - movimento rotativo da mesa de trabalho;
• eixo X - movimento radial da alimentação;
• Eixo Y - movimento tangencial da alimentação;
• Eixo Z - movimento do eixo de alimentação;
• Eixo Z2 - movimento axial de alimentação da cauda;
• Quatro eixos de controlo coordenado da máquina padrão: B, C, X e Z.

2. Máquina de corte a alta velocidade e a seco aumentam 2-3 vezes a eficiência mais do que um de corte molhado.

Disposições gerais
1A máquina de corte de engrenagem CNC de alta velocidade e corte a seco é de 7 eixos, um com 4 eixos de controlo coordenado.A unidade de alimentação radial pode realizar o movimento de alimentação radialEnquanto isso, a rigidez integral da máquina é melhorada, fornecendo uma área de corte limpa e estritamente protegida.Chip pode ser removido rapidamente para ser benéfico para o equilíbrio térmico integral da máquina.
2Os sistemas hidráulico, lubrificante e pneumático são concentrados e instalados na parte traseira da máquina.O armário elétrico é instalado no lado esquerdo e armazenamento de peças de trabalho automática é montado no lado direito da máquina.
3A mesa de trabalho adota uma engrenagem helicoidal de superprecisão para realizar a rotação de alta velocidade da engrenagem de índice e está equipada com um mecanismo de eliminação de distância.
4Proteção da área de corte e tecnologia de transporte de chips rápido.
5Processo de corte ultra-seco de proteção ambiental verde através de pesquisas sobre velocidade do fuso, dados da plataforma, taxa de alimentação, força de corte e espessura da ficha para formar um sistema de dados perfeito do processo de corte a seco.
6Os guias lineares de rolos importados de alta precisão e rigidez são adotados para cada parte de movimento linear.Parafuso de bola adota alta precisão e rigidez suportes de rolamentos compostos de modo a aumentar muito a rigidez das peças e precisão de movimento.
7. Design orientado para o ambiente e benefícios ecológicos,Análise de topologia de elecções finitas de peças construtivas e análise modal para garantir alta rigidez e, entretanto, reduzir a massa de peças móveis, otimizar as características de condução, e realizar a economia de energia e de design ecológico.
