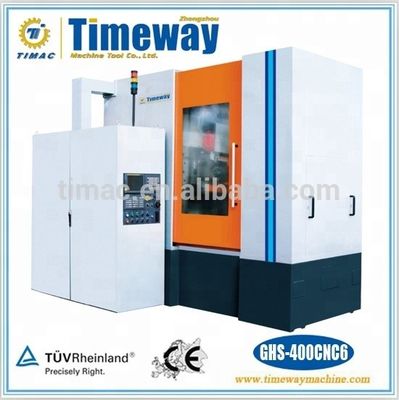

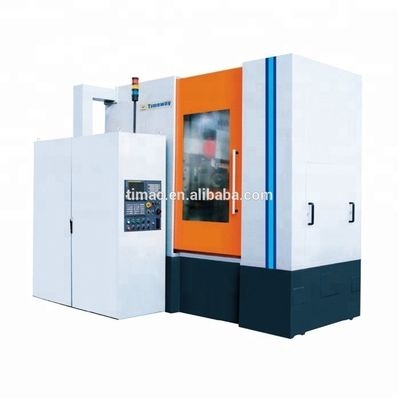

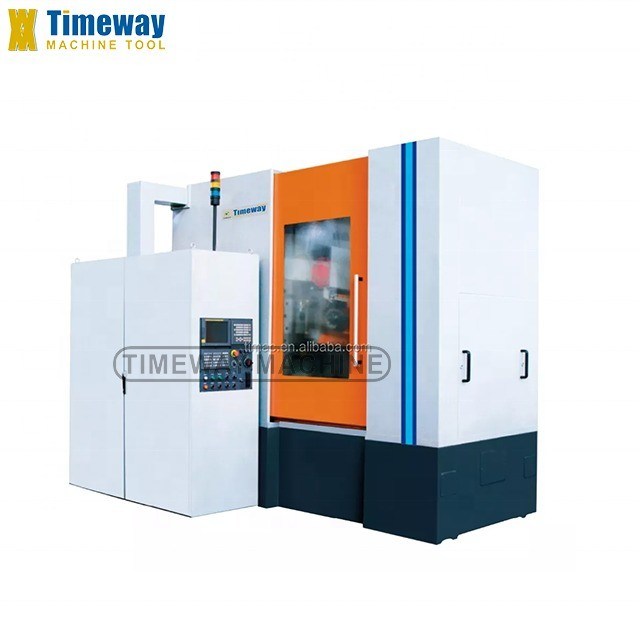

Máquina de engrenagem de alta velocidade CNC de 17500 kg com velocidade do fuso de engrenagem de 700 rpm
Detalhes do produto:
| Lugar de origem: | Henan, China |
| Marca: | Timac |
| Certificação: | ISO9001 CE |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 conjunto |
|---|---|
| Preço: | $150,000.00/sets 1-2 sets |
| Detalhes da embalagem: | Palete de madeira ou caixa de madeira |
| Habilidade da fonte: | 200 grupos/grupos por Ano |
|
Informação detalhada |
|||
| CNC ou não: | CNC | Condição: | Novos |
|---|---|---|---|
| Tipo: | Máquina Hobbing da engrenagem | Inspecção de saída por vídeo: | Fornecido |
| Relatório de ensaio da máquina: | Fornecido | Tipo de comercialização: | Produto quente 2019 |
| Garantia dos componentes principais: | 1 ano | Componentes essenciais: | Motor |
| Voltagem: | 380 V/50 Hz | Dimensão ((L*W*H): | Como situação real |
| Garantia: | 1 ano | Principais pontos de venda: | Automático |
| Peso (kg): | 17500 | Potência (kW): | 18 |
| Indústrias aplicáveis: | Usina, oficinas de reparações da maquinaria, outro | Localização da sala de exposição: | Exercício de supervisão |
| Tipos de processamento: | Metal de engrenagem | Módulo máximo de engrenagens: | 12 mm |
| Max. velocidade da mesa de trabalho: | 35rpm | Velocidade do eixo de engate: | 700rpm |
| Número de dentes: | 6-600 | Diâmetro máximo e comprimento do carrinho: | 170*230 mm |
| Sistema de controlo: | Sistema CNC FANUC 18i | Diâmetro máximo da peça: | 400 mm |
| Peso: | 17500 kg | Porto: | Porto da China |
Descrição de produto
Descrição dos produtos
Desempenho e características:
1. a máquina é de 6 eixos com 4 eixos coordenados.
Eixo A - movimento giratório da cabeça do volante;
eixo B - movimento rotativo do eixo central;
Eixo C - movimento rotativo da mesa de trabalho;
eixo X - movimento radial da alimentação;
Eixo Y - movimento tangencial da alimentação;
Eixo Z - movimento do eixo de alimentação;
Quatro eixos de controlo coordenados: eixo B, C, X e Z.
1. a máquina é de 6 eixos com 4 eixos coordenados.
Eixo A - movimento giratório da cabeça do volante;
eixo B - movimento rotativo do eixo central;
Eixo C - movimento rotativo da mesa de trabalho;
eixo X - movimento radial da alimentação;
Eixo Y - movimento tangencial da alimentação;
Eixo Z - movimento do eixo de alimentação;
Quatro eixos de controlo coordenados: eixo B, C, X e Z.
2. Realizar movimentos de compensação de índice e diferencial por caixa de engrenagens electrónica (EGB).
3Pode ser efectuada a estabilização de carga pesada de alta velocidade com estabilização de alta velocidade de arranque múltipla.
4Função de diagnóstico de falhas está disponível.
5. Proteção contra retração rápida; em caso de desligamento ou falha, retraia sincronicamente e rapidamente a plataforma para evitar colisões.
6- Construção compacta para poupar espaço no chão; arranjo razoável para facilitar o funcionamento.
7O projecto de construção de parede dupla, reforçada por costelas e simétrica para cama e coluna assegura a distribuição térmica estável da máquina.
8O motor do fuso de corrente alternada de grande potência é utilizado para o fuso; a engrenagem helicoidal de alta precisão é adotada para a transmissão;Mecanismo de eliminação da diferença de um dente no final da cadeia de transmissão.
9. Um rolamento de fuso especial é utilizado para apoiar o fuso da placa, um guia de aço inserido e um amplo guia retangular são utilizados para deslizar, garantindo assim que a máquina tenha alta rigidez,boa capacidade anti-vibração e precisão estável.
10. Equipado com máquina de mudança rápida e máquina de fixação automática e dispositivo de vigilância automática e alarme de sobrecarga do fuso.
11. rolamentos de super precisão são usados para apoiar o fuso da mesa de trabalho, super precisão chinês sistema de engrenagens de verme duplo patenteado são usados para a mesa de trabalho para realizar a transmissão livre de esclarecimento,um cilindro de fixação é colocado na parte inferior da mesa de trabalho.
12Os componentes volumosos são de construção de parede dupla, reforçada por costelas e simétrica,Assim, aumentar muito a rigidez da máquina, de modo a atender aos requisitos de alta velocidade e de carga pesada hobbing.
13Os chips são rapidamente retirados do leito da máquina por um dispositivo de descarga automática de chips.O líquido de refrigeração é resfriado por um refrigerador de óleo e circula simetricamente entre o leito da máquina e o reservatório de líquido de refrigeração colocado no exterior.
14O arranjo razoável de cabos e cabos garante a fiabilidade do sistema CNC.
15- Sistemas hidráulicos, de lubrificação e de arrefecimento separados com arrefecedores de óleo.
16Programação de parâmetros.
3Pode ser efectuada a estabilização de carga pesada de alta velocidade com estabilização de alta velocidade de arranque múltipla.
4Função de diagnóstico de falhas está disponível.
5. Proteção contra retração rápida; em caso de desligamento ou falha, retraia sincronicamente e rapidamente a plataforma para evitar colisões.
6- Construção compacta para poupar espaço no chão; arranjo razoável para facilitar o funcionamento.
7O projecto de construção de parede dupla, reforçada por costelas e simétrica para cama e coluna assegura a distribuição térmica estável da máquina.
8O motor do fuso de corrente alternada de grande potência é utilizado para o fuso; a engrenagem helicoidal de alta precisão é adotada para a transmissão;Mecanismo de eliminação da diferença de um dente no final da cadeia de transmissão.
9. Um rolamento de fuso especial é utilizado para apoiar o fuso da placa, um guia de aço inserido e um amplo guia retangular são utilizados para deslizar, garantindo assim que a máquina tenha alta rigidez,boa capacidade anti-vibração e precisão estável.
10. Equipado com máquina de mudança rápida e máquina de fixação automática e dispositivo de vigilância automática e alarme de sobrecarga do fuso.
11. rolamentos de super precisão são usados para apoiar o fuso da mesa de trabalho, super precisão chinês sistema de engrenagens de verme duplo patenteado são usados para a mesa de trabalho para realizar a transmissão livre de esclarecimento,um cilindro de fixação é colocado na parte inferior da mesa de trabalho.
12Os componentes volumosos são de construção de parede dupla, reforçada por costelas e simétrica,Assim, aumentar muito a rigidez da máquina, de modo a atender aos requisitos de alta velocidade e de carga pesada hobbing.
13Os chips são rapidamente retirados do leito da máquina por um dispositivo de descarga automática de chips.O líquido de refrigeração é resfriado por um refrigerador de óleo e circula simetricamente entre o leito da máquina e o reservatório de líquido de refrigeração colocado no exterior.
14O arranjo razoável de cabos e cabos garante a fiabilidade do sistema CNC.
15- Sistemas hidráulicos, de lubrificação e de arrefecimento separados com arrefecedores de óleo.
16Programação de parâmetros.
Especificações | Unidades | GHS-400CNC6 | GHS-500CNC6 |
Max. Dia da peça de trabalho. | mm | 400 | 500 |
Módulo máximo da peça de trabalho | mm | 12 | 12 |
Max. deslocamento axial | mm | 400 | 400 |
Número de dentes | 6-600 | 6-600 | |
Dimensão máxima da plataforma (diâmetro, comprimento) | mm | Φ170*230 | Φ170*230 |
Orifícios cônicos do fuso do carregador | ISO50 | ISO50 | |
Dia da mesa. | mm | Φ500 | Φ500 |
Ângulo máximo de rotação da cabeça do painel | deg | ± 45 | ± 45 |
Distância do centro entre a mesa de cozinha e a mesa de trabalho | mm | 45 a 315 | 45 a 345 |
Distância entre o eixo do painel e a superfície da mesa de trabalho | mm | 200 a 600 | 200 a 600 |
Distância entre a face central da extremidade e a superfície da mesa de trabalho | mm | 360-860 | 360-860 |
Viagem tangencial máxima ((Eixo Y) | mm | 200 | 200 |
Velocidade máxima do eixo B | RPM | 700 | 700 |
Velocidade máxima da mesa de trabalho ((eixo C) | RPM | 35 | 35 |
Viagem radial rápida ((Eixo X) | mm/min | 3000 | 3000 |
Viagem rápida tangencial ((Eixo Y) | mm/min | 1500 | 1500 |
Viagem rápida axial ((Eixo Z) | mm/min | 3000 | 3000 |
Resolução das coordenadas lineares do eixo CNC | deg. | 0.001 | 0.001 |
Resolução das coordenadas rotativas do eixo CNC | deg. | 0.001 | 0.001 |
Potência do motor principal | kW | 18 | 18 |
Potência total | Qua | 55/50HZ | 55/50HZ |
Peso da máquina principal | Quilos | 17500 | 17500 |
F40 conjunto de porta-choques Dispositivo de fixação automática da plataforma de produção Fixação da peça de trabalho Sistema hidráulico Sistema de arrefecimento Sistema de lubrificação Sistema de lubrificação medido Frigorífico a óleo para refrigerante Refrigerador de óleo para óleo hidráulico e lubrificante Sistema CNC FANUC 18i 10.4 "exibição a cores Interface RS232 Disco de armazenamento de dados da máquina Armário elétrico com ar condicionado Armário de indicação com ar condicionado Luz de indicação do estado da máquina Função de comando de mão dupla Interruptor de segurança Segurança totalmente fechada Coletor de névoa de óleo Transportador de fitas Carrinho de fichas Pistola de óleo de descarga manual Capacetes isoladores de vibração Ferramentas especiais para instalação e regulação | Sistema CNC SIEMENS 840D Grogramação de conversação homem-máquina Mecânica da roda de minhoca no método tangencial Fixação da peça de trabalho Função de alinhamento automático dos dentes Dispositivo de desburo Função para cortar o spline da raiz do cone Suporte auxiliar da peça de trabalho Instalação opcional do arco da panela Componentes comerciais Japão FANUC 18i ou Alemanha SIEMENS 840D sistema CNC Outros rolamentos e rolamentos de jato Taiwan HIWIN parafuso de esferas Componente hidráulico da Alemanha ou dos EUA Componente de vedação da Alemanha Coréia do Sul Alemanha codificador P+F Inglaterra colector de névoa de óleo Refrigerador de óleo de Taiwan Sistema de lubrificação medido de Nanjing |
