A leitura digital de 2/3 eixos (DRO) está disponível.
O guarda Chuck está disponível.
 |

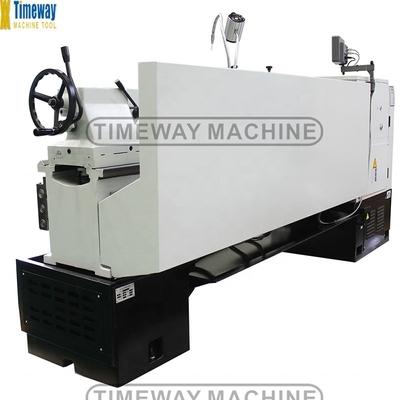

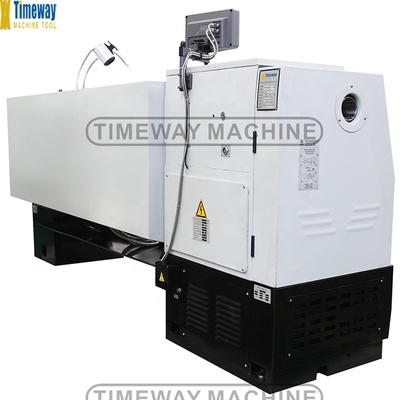

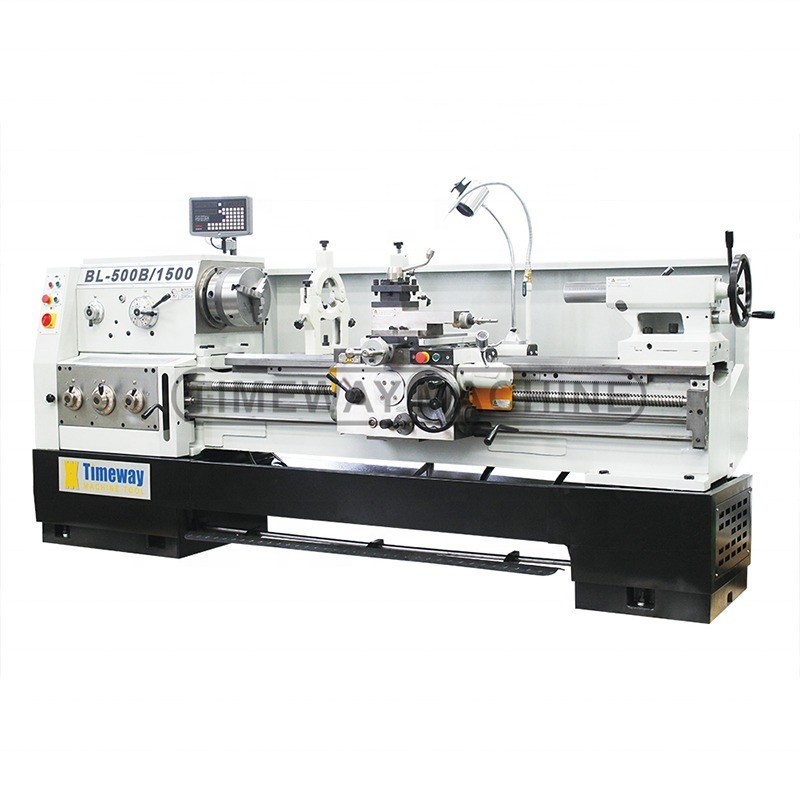

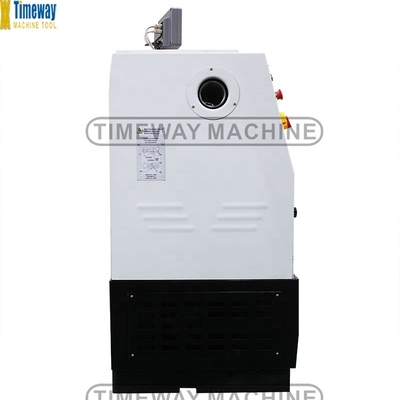

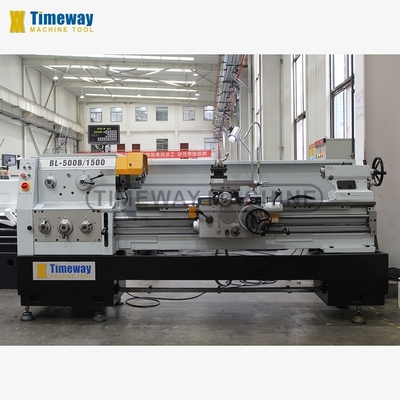

2023 Fabricação industrial BL 500B Torno de cama de abertura com comprimento giratório máximo mm 950 mm
Detalhes do produto:
| Lugar de origem: | Henan, China |
| Marca: | Timeway |
| Número do modelo: | BL-500B, BL-660B, BL-800B |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 conjunto |
|---|---|
| Preço: | $11,000.00/sets 1-2 sets |
| Detalhes da embalagem: | Casas de madeira (podem ser fumigadas) |
| Habilidade da fonte: | 150 conjuntos por mês |
|
Informação detalhada |
|||
| Comprimento máximo da peça (mm): | 1000 | Intervalo de velocidade do fuso (rpm): | 9 - 1600 rpm |
|---|---|---|---|
| Capacidade de usinagem: | Carga média | Tipo: | Horizontal |
| Potência do motor do fuso ((kW): | 7.5 | Voltagem: | 220 V/380 V/400 V/415 V/440 V |
| Peso (kg): | 2100 quilogramas | Garantia: | 1 ano |
| Principais pontos de venda: | Alta precisão | Tipo de comercialização: | Produto ordinário |
| Relatório de ensaio da máquina: | Fornecido | Inspecção de saída por vídeo: | Fornecido |
| Garantia dos componentes principais: | 1 ano | Tipo de máquina: | Máquina de torneamento horizontal de metais |
| Nome: | Máquina de torno universal | Palavra chave: | METAL PROCESSAMENTO Máquina de torno horizontal |
| Serviço pós-venda prestado: | Apoio em linha | Função: | Ferramentas de torneamento de metais |
| Precisão: | Máquina da elevada precisão | CNC ou não: | Nomial |
| Cores: | personalizado | Furo do fuso: | 82mm |
| Distância do centro: | 750 mm/1000 mm/1500 mm/2000 mm/3000 mm | Condição: | Novos |
| Espinha de perfuração ((mm): | 82 | Localização da sala de exposição: | Turquia, Reino Unido, Estados Unidos, Índia, Rússia, Espanha, Coreia do Sul, África do Sul |
| Max. comprimento giratório (mm): | 950 milímetros | Anos: | 2023 |
| Indústrias aplicáveis: | Máquinas e aparelhos de reparação, fábricas, outros | Componentes essenciais: | Outros rolamentos, engrenagens, caixa de engrenagens |
| Porto: | Porto da China | ||
Descrição de produto
Localização única
Pode clicar na imagem para ver os produtos que lhe interessam
Torno horizontal de leito de espaçamento
Descrição dos produtos
Especificações | Unidade | BL-500B | BL-660B | BL-800B |
Max. Vira-te para a cama. | mm | 500 | 660 | 800 |
Max. balança sobre o deslizamento cruzado | mm | 300 | 420 | 560 |
Max. Vire-se para o espaço. | mm | 710 | 870 | 1000 |
Comprimento da lacuna | mm | 240 | 240 | 240 |
Distância entre centros | mm | 750/1000/1500/2000/3000 | 750/1000/1500/2000/3000 | 2000/3000 |
Duração máxima de rotação | mm | 700/950/1450/1950/2950 | 700/950/1450/1950/2950 | 1850/2850 |
Furo de fuso | mm | Φ82 | Φ82 | Φ82 |
Espinhas cónicas | - | Φ90, 1:20 | Φ90, 1:20 | Φ90, 1:20 |
Nas do fuso | - | ISO 702/II n.o.8 | ISO 702/II n.o.8 | ISO 702/II n.o.8 |
Intervalo de velocidade do fuso (passos) | RPM | 9-1600 (24) | 9-1600 (24) | 8-1400 (24) |
Viagem do slide superior | mm | 145 | 145 | 145 |
Viagem de deslizamento cruzado | mm | 320 | 310 | 320 |
Tamanho da secção da ferramenta | mm | 25x25 | 25x25 | 25x25 |
Velocidade de alimentação rápida no eixo X | m/min | 50 Hz: 1.9; 60 Hz: 2.3 | 50 Hz: 1.9; 60 Hz: 2.3 | 50 Hz: 1.9; 60 Hz: 2.3 |
Velocidade de alimentação rápida no eixo Z | m/min | 50 Hz: 4.5; 60 Hz: 5.4 | 50 Hz: 4.5; 60 Hz: 5.4 | 50 Hz: 4.5; 60 Hz: 5.4 |
Faixa de alimentação do eixo X | mm/r | 0.012-2.73 (93) | 0.012-2.73 (93) | 0.012-2.73 (93) |
Faixa de alimentação do eixo Z | mm/r | 0.028-6.43 (93) | 0.028-6.43 (93) | 0.028-6.43 (93) |
Variedade de fios métricos (tipos) | mm | 0.5-224 (48) | 0.5-224 (48) | 0.5-224 (48) |
Distribuição de fios de polegada (tipos) | TPI | 72-1/8 (46) | 72-1/8 (46) | 72-1/8 (46) |
Faixa de fios de módulo (tipos) | MP | 0.5-112 (42) | 0.5-112 (42) | 0.5-112 (42) |
Distribuição de fios de diâmetro (tipos) | DP | 56-1/4 (45) | 56-1/4 (45) | 56-1/4 (45) |
Diâmetro da pena do rabo | mm | Φ75 | Φ75 | Φ90 |
Viagem de penas de cauda | mm | 150 | 150 | 150 |
Pênis de cauda | - | MT5 | MT5 | MT5 |
Potência do motor principal | kW | 7.5 | 7.5 | 7.5 |
Potência do motor de alimentação rápida | kW | 0.3 | 0.3 | 0.3 |
Potência do motor da bomba de refrigerante | kW | 0.12 | 0.12 | 0.12 |
Comprimento da máquina | mm | 2382/2632/3132/3632/4632 | 2382/2632/3132/3632/4632 | 3365/4365 |
Largura da máquina | mm | 975 | 975 | 1340 |
Altura da máquina | mm | 1230 | 1270 | 1430 |
Peso da máquina | Quilos | 2050/2100/2300/2500/2900 | 2150/2200/2400/2600/3000 | 330/3700 |
3 mandíbulas | Centro de Vida |
4 mandíbulas | Fixação de viragem cónica |
Placa facial | Forno de descarga |
Centro morto | Detentor de ferramentas de troca rápida |
Diâmetro de perseguição de fios | Leitura digital no eixo 2/3. |
Proteção contra salpicos | Cobertura de chuque |
Pistola de óleo | Capa do parafuso |
Lâmpada de trabalho | Cobertura do poste de ferramenta |
Sistema de arrefecimento | Placa de condução |
Descanso constante | |
Segue o descanso | |
Mudança de marcha | |
Capa redutora | |
Freio de pé | |
Parafusos de fundação | |
Caixa de ferramentas e ferramentas | |
Manual de operação |
Detalhes da máquina
O torno de cama de lacuna da série é adequado para todos os tipos de trabalhos de torneamento, como torneamento interno e externo, torneamento cônico e outras partes rotativas, torneamento de face final,também girando todos os tipos de fio comum: Pulgada, métrica, módulo e DP; realizar perfuração, reaming, tapping e abertura de sulco.
Não, não, não, não.
>> Ferramenta de torção de mandíbula 3 padrão, fixação rápida da peça;
Não, não, não, não.
>> A cama com costelas é feita de ferro fundido de alta qualidade;
>> Os carris de guia são endurecidos e moídos, e a dureza é até HRC52;
Não, não, não, não.
Alimentação automática e alimentação rápida no eixo X/Z por uma alça.
>> Tipo EUA, Tipo EUROPE,Tipo italianoPonto de troca rápida de ferramentas à escolha;
Não, não, não, não.
>> O repouso constante e o repouso seguido são equipados de série para o torno de cama plana.
>> O tailstock manual pode bloquear e soltar rapidamente.
Ensaio - redondidade e cilindricidade:
Precisão de rotação da superfície externa da barra, precisão do ensaio:
Rondosidade: inferior a 0,01 mm;
Cinturão: inferior a 0,025/300 mm
Teste - verticalidade:
Precisão de rotação da superfície final do disco, precisão do ensaio:
Verticalidade: inferior a 0,02/300 mm
Teste de rugosidade:
Precisão de rotação da superfície externa da barra, precisão do ensaio: rugosidade: Ra1,6um
Teste de rotação dos fios:
Fios cónicos de torneamento fino (cónico: 1:16, passo do fio: 3,175 mm), após teste por dispositivo de medição especial, pode atender erro acumulado de passo para 0,015/25,4 mm.
Peças de ensaio abrangentes(apenas para torno CNC horizontal):
Todos os tornos CNC devem realizar um processo de corte final após todas as inspecções padrão da máquina, através do corte da superfície externa, passos, superfície de arco, superfície cônica, etc.,para inspecionar a estabilidade do sistema CNC e o desempenho geral da máquina.
Feedback dos clientes
Os nossos serviços
1. Substituição gratuita de peças disponíveis durante o período de garantia. Preço de custo de substituição de peças disponíveis após o período de garantia. 2.Ação rápida e resposta às questões técnicas em qualquer momento durante toda a vida útil da máquina. 3. Centro de serviço pós-venda no exterior disponível em algumas regiões. 4. Serviço de engenheiro no exterior disponível sob a exigência do cliente ((custo relativo gerado pelo cliente).
Introdução à empresa
Exibição de fábrica:
Perfil da fábrica:
Nossa fábrica foi estabelecida em 2014. Tem técnicos profissionais, uma equipe de pesquisa e desenvolvimento, fabrica e vende equipamentos CNC e fornece serviços personalizados profissionais.Os nossos produtos são amplamente utilizados no processamento de moldes, produtos 3C, máquinas agrícolas, máquinas de petróleo, processamento de peças de automóveis, indústria aeroespacial, etc., vendendo mais de 60 países e regiões no país e no exterior.
Texto Introdução:
Perfil da empresa:
Timeway Machine Tool Co., Ltd é uma empresa profissional de fabricação de máquinas-ferramenta, os principais produtos incluem torno, máquina de fresagem, máquina de moagem, etc.,e de acordo com as necessidades do cliente também podemos projetar e fabricar várias máquinas de propósito especial, para prestar serviços relativos de modernização e transformação tecnológica no domínio das máquinas-ferramenta.
Cliente visitado:
Até agora, recebemos muitos clientes do exterior, e todos eles estão muito satisfeitos com a nossa empresa e produtos
Exposições:
Desde a criação do Ministério do Comércio Exterior, participamos de várias exposições domésticas e internacionais, como a Feira de Cantão de Outono, a Exposição de Pequim,Exposição de Xangai, Moscou, Etiópia e Rússia, e mantiveram relações de cooperação amigáveis de longo prazo com os clientes da exposição.
Perguntas frequentes
P: Por que escolher a Timeway Machine?
A: 1. Alta qualidade com preço competitivo; 2. Equipe profissional de P & D e 25 anos de experiência em exportação; 3. Exportado para mais de 60 países; 4. Certificados CE, ISO; 5.Serviço online 24 horas (Skype), WhatsApp, Wechat, Trademanager); 6. 12 meses de garantia de qualidade; 7. Engenheiros estrangeiros disponíveis para resolver problemas;P: Tem QC ou quaisquer normas de segurança para as suas máquinas?R: Sim, estabelecemos um departamento de controlo de qualidade muito rigoroso para garantir a boa qualidade.Q: Qual é o MOQ?A: 1 conjunto (apenas algumas máquinas de baixo custo serão mais de 1 conjunto)P: E os termos de pagamento?A: (1) T/T com 30% de pagamento adiantado, e 70% de pagamento do saldo a ser pago antes do envio; (2) LC Irrevogavel à vista; (3) Western Union, MoneyGram, etc.P: Que tal a garantia?R: O período de garantia é de um ano após a entrega.
