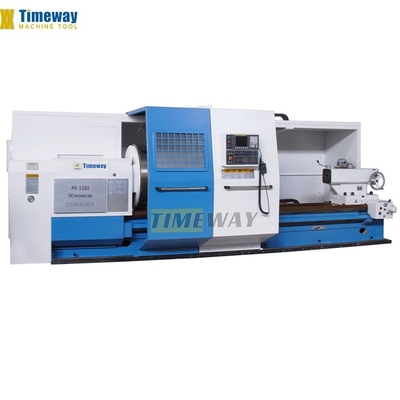

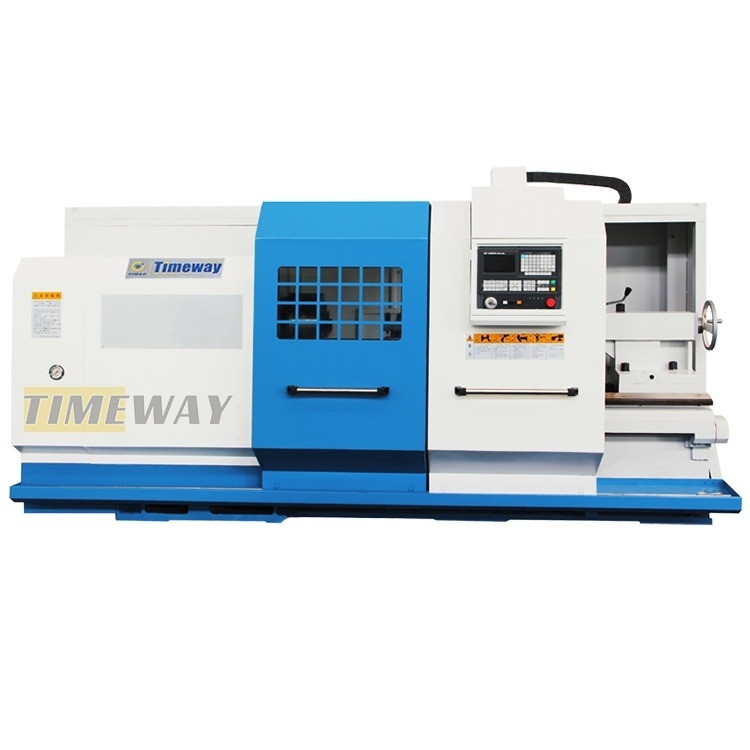

Máquina de torneamento CNC de cama plana de precisão com controlador CNC FANUC e viagem de 570 mm
Detalhes do produto:
| Lugar de origem: | Henan, China |
| Marca: | Timeway |
| Número do modelo: | AK-1000B |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 conjunto |
|---|---|
| Preço: | $36,584.00/sets 1-2 sets |
|
Informação detalhada |
|||
| Tipo: | Horizontal | Comprimento máximo da peça (mm): | Opcional |
|---|---|---|---|
| Estrutura: | Torno da cama lisa | Capacidade de usinagem: | Carga média |
| Máximo Peso do Workpiece (quilogramas): | 8000 | Largura da cama (mm): | 100 milímetros |
| Número de espinhas: | Solteiro | Número de eixos: | 2 |
| Viagem (Eixo X) ((mm): | 570 milímetros | Viagem (Eixo Z) ((mm): | 1000 mm |
| Precisão de posicionamento (mm): | 0.01 | Repetitividade (X/Y/Z) (mm): | ±0.001 |
| Dimensão ((L*W*H): | 4300*2350*2150 | Voltagem: | Requisitos do cliente |
| Sistema de controlo CNC: | GSK | Estações de postes de ferramentas: | 8, 4 |
| Peso (kg): | 9800 | Garantia: | 1.5 anos |
| Principais pontos de venda: | Preço competitivo | Relatório de ensaio da máquina: | Fornecido |
| Inspecção de saída por vídeo: | Fornecido | Garantia dos componentes principais: | 1 ano |
| Intervalo de velocidade do fuso (rpm): | 5 - 320 rpm | Curso (linha central) de Y (milímetros): | 570 milímetros |
| Espinha Taper: | ISO40, BT40, BT50 | Torque de corte: | 50000 N.m. |
| Velocidade de alimentação rápida ((mm/min): | 0 - 3000 mm/min | Velocidade de alimentação (mm/min): | 0 - 2250 mm/min |
| Min. Tempo de troca de ferramentas: | 0,7 | CNC ou não: | CNC |
| Tipo de máquina: | Torno do CNC da cama lisa | Nome do produto: | Torno Mechine do CNC |
| Nome: | Máquina de torno CNC de alta precisão | Palavra chave: | Máquina automática de torno CNC |
| Função: | Fabricação de metais | Tipo de produto: | Máquina de torneamento CNC horizontal |
| Precisão: | Máquina da elevada precisão | Aplicação: | Processamento de material |
| Cores: | Requisitos dos clientes | ||
Descrição de produto
Descrição do produto
Torno horizontal de trabalho pesado
* As alimentações longitudinais e cruzadas são efectuadas por parafusos de condução de bolas.

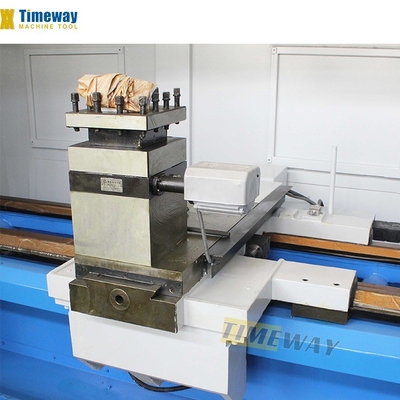

* Podem ser selecionados postes verticais ou horizontais de ferramentas de 4/6 estações ou ferramentas de banda.
* O poste de ferramenta está situado em engrenagens de precisão contritas com uma alta precisão de posicionamento repetido.
* Tanto o pivô como o pivô são fornecidos com tipo hidráulico ou manual.
* A superfície das vias de condução é endurecida com frequência supersônica e com um solo de precisão com uma longa vida útil.
* O sistema de fuso é de elevada rigidez e precisão.
* Um inversor é utilizado para realizar a velocidade variável.
* Podem ser selecionados postes verticais ou horizontais de ferramentas de 4/6 estações ou ferramentas de banda.
* O poste de ferramenta está situado em engrenagens de precisão contritas com uma alta precisão de posicionamento repetido.
* Tanto o pivô como o pivô são fornecidos com tipo hidráulico ou manual.
* A superfície das vias de condução é endurecida com frequência supersônica e com um solo de precisão com uma longa vida útil.
* O sistema de fuso é de elevada rigidez e precisão.
* Um inversor é utilizado para realizar a velocidade variável.
Especificações
Especificações | Unidade | AK-1000B | AK-1250B | AK-1400B | AK-1600B | |||
Max. Vira-te para a cama. | mm | 1000 | 1250 | 1400 | 1640 | |||
Max... deslize para cima do slide cruzado. | mm | 630 | 880 | 1030 | 1250 | |||
Distância entre centros | mm | 1000/1500/2000/3000/4000/5000/6000/8000/10000/12000/- | ||||||
Duração máxima de rotação | mm | 730/1300/1800/2800/3800/4800/5800/7800/9800/11800/- | ||||||
Largura do leito | mm | 755 | 755 | 755 | 755 | |||
Capacidade de carga | Quilos | 6000 (opção: 8000) | 6000 (opção: 8000) | 6000 (opção: 8000) | 6000 (opção: 8000) | |||
Nas do fuso | mm | A2-15 | A2-15 | A2-15 | A2-15 | |||
Furo de fuso | mm | 130 | 130 | 130 | 130 | |||
Espinhas cónicas | - | Métrica 140 | Métrica 140 | Métrica 140 | Métrica 140 | |||
Velocidade do fuso (hidráulico 4 passos, sem passos) | RPM | 5-320 | 5-320 | 5-320 | 5-320 | |||
Altura do centro | mm | 500 | 625 | 700 | 820 | |||
Tamanho do tubo (4-maxilar) | mm | 1000 | 1000 | 1000 | 1000 | |||
Eixo X/Z min. unidade de alimentação | mm | 0.001/0.001 | 0.001/0.001 | 0.001/0.001 | 0.001/0.001 | |||
Velocidade de alimentação rápida no eixo X/Z | mm/min | 3000/5000 | 3000/5000 | 3000/5000 | 3000/5000 | |||
Viagem cruzada (X) | mm | 570 | 570 | 690 | 630 | |||
Tipo de poste de ferramenta | - | V4/V6/V8 | V4/V6/V8 | V4/V6/V8 | V4/V6/V8 | |||
Tempo de mudança de ferramenta | s | 2.6 | 2.6 | 2.6 | 2.6 | |||
Precisão de posicionamento repetido da torre | mm | 0.01 | 0.01 | 0.01 | 0.01 | |||
Tamanho da secção da ferramenta | mm | 40x40 | 40x40 | 40x40 | 40x40 | |||

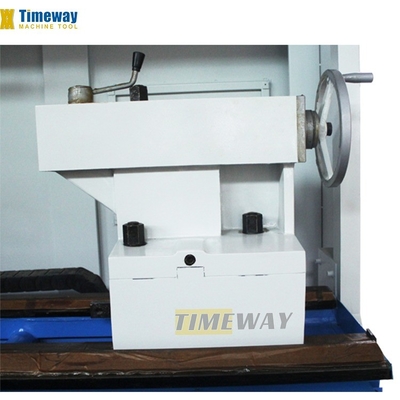

Diâmetro da pena do rabo | mm | 160 | 160 | 160 | 160 | |||
Viagem de penas de cauda | mm | 300 | 300 | 300 | 300 | |||
Pênis de cauda | - | MT6 | MT6 | MT6 | MT6 | |||

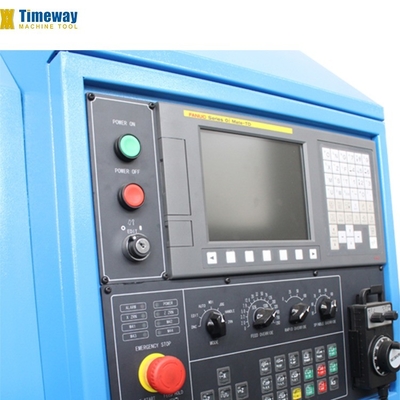

Sistema CNC | - | FANUC/GSK/SIEMENS | FANUC/GSK/SIEMENS | FANUC/GSK/SIEMENS | FANUC/GSK/SIEMENS | |||
Precisão de trabalho | - | IT6-IT7 | IT6-IT7 | IT6-IT7 | IT6-IT7 | |||
A rugosidade da superfície | μm | Ra1.6 | Ra1.6 | Ra1.6 | Ra1.6 | |||
Imagens detalhadas
