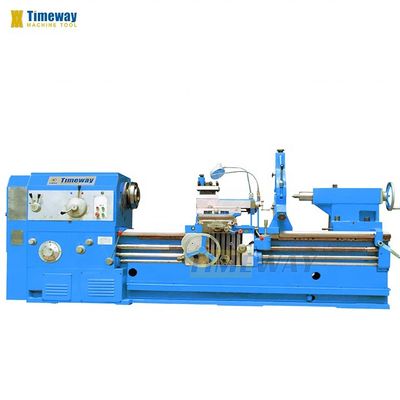

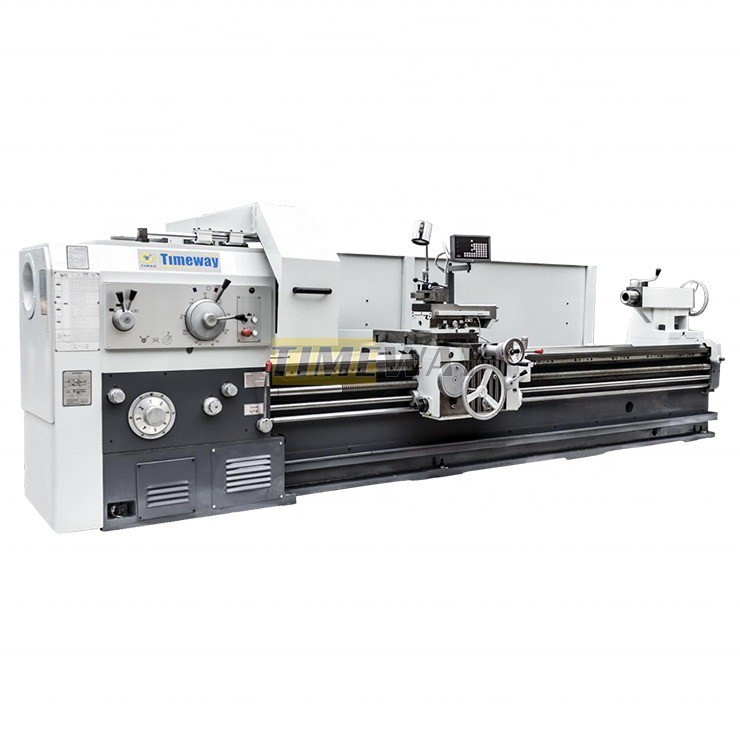

Max. Swing Over Cross Slide 480mm Torno horizontal de tipo pesado para campo industrial
Detalhes do produto:
| Lugar de origem: | China |
| Marca: | Timac |
| Número do modelo: | AL800 |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 conjunto |
|---|---|
| Preço: | $42,000.00/sets 1-2 sets |
| Detalhes da embalagem: | Casas de madeira (podem ser fumigadas) |
| Habilidade da fonte: | 150 conjuntos por mês |
|
Informação detalhada |
|||
| Comprimento máximo da peça (mm): | 6000 | Intervalo de velocidade do fuso (rpm): | 6 - 750 rpm |
|---|---|---|---|
| Capacidade de usinagem: | Carga pesada | Tipo: | Horizontal |
| Potência do motor do fuso ((kW): | 11 | Voltagem: | 220V/380V |
| Dimensão ((L*W*H): | 8260x1730x1450 | Peso (kg): | 5 000 kg |
| Garantia: | 1 ano | Principais pontos de venda: | Multifuntcionais |
| Tipo de comercialização: | Produto ordinário | Relatório de ensaio da máquina: | Fornecido |
| Inspecção de saída por vídeo: | Fornecido | Garantia dos componentes principais: | 1 ano |
| Balanço máximo sobre a cama: | 800m | Corrediça da cruz de Máximo Balanço Sobre: | 480mm |
| Distância entre o centro: | 6000 mm | Max. comprimento de rotação: | 5850mm |
| Largura da cama: | 600 mm | Espinha Taper: | 1:20 |
| Escala de velocidade do eixo: | 6 a 750 rpm | Nariz do eixo: | C11 |
| Capacidade de carga: | 3 000 kg | Trave de deslizamento superior: | 200 mm |
| Condição: | Novos | Espinha de perfuração ((mm): | 100 |
| Indústrias aplicáveis: | Lojas de reparação de máquinas | Localização da sala de exposição: | Egito, Reino Unido, França, Filipinas, México, Marrocos, Emirados Árabes Unidos, Bangladesh, Austrál |
| Componentes essenciais: | Motores | Max. comprimento giratório (mm): | 6000 milímetros |
| Porto: | Porto da China | ||
Descrição de produto
Descrição dos produtos
Características:

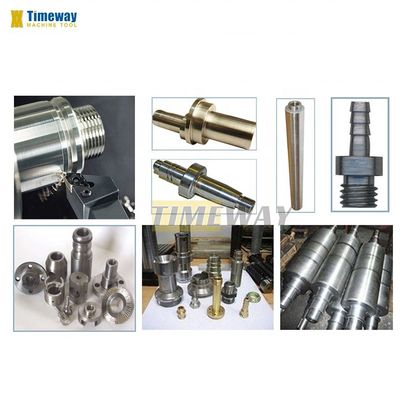

1Estes tornos são adequados para girar superfícies cilíndricas internas e externas, superfícies cônicas e outras partes rotativas.
Eles podem processar todos os tipos de fios métricos, polegadas, módulos e radiais comumente usados, e podem cortar ranhuras de óleo e maneiras de chave.
2.A máquina tem um corpo sólido, uma rigidez forte, uma potência elevada, uma gama de velocidades larga e uma capacidade de corte de alta velocidade e de potência.o erro de grau cilíndrico não é superior a 00,03 mm no comprimento de medição de 300 mm.
3É adequado para o corte estável e resistente de peças de grande e médio porte, tais como peças fundidas, peças rígidas e metais não ferrosos.
4O leito é feito de leito estrutural fundido. As costelas internas têm uma disposição razoável e alta rigidez, e o trilho de guia adota um processo de moagem de apagamento de frequência intermédia.Na superfície do guia deslizante, é adotada a tecnologia da placa de guia anti-reboque,
e as características dinâmicas, tais como o coeficiente de amortecimento do atrito, estão num estado óptimo, evitando assim a ocorrência de rastejamento a baixa velocidade.

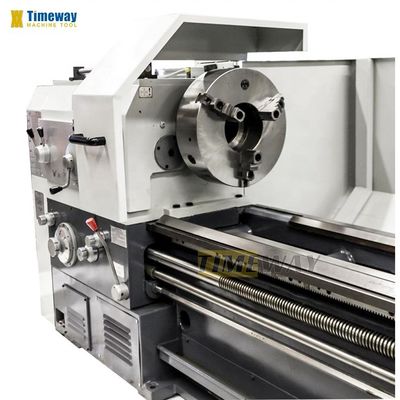

5.O rolamento do fuso da máquina adota produtos de marcas famosas.A caixa do fuso adota uma estrutura simétrica para tornar a deformação térmica uniforme e evitar o deslocamento do centro do fuso.Para reduzir a deformação térmica, o cabeçote é lubrificado com um ciclo de banho de óleo. A extremidade frontal do eixo principal adota uma estrutura de três suportes de um rolamento de esferas de contacto angular de duas linhas,
As engrenagens do cabeçote são apagadas e ancoradas para garantir uma transmissão precisa e um baixo ruído.O fuso bem montado tem as características de baixa elevação de temperatura, pequena deformação térmica e alta precisão, o que faz com que o fuso mantenha uma precisão relativamente estável durante a operação a longo prazo.
6.Alta rigidez cama tipo de uma peça com 600 mm de espalhamento da cama, o que garante que a máquina tem uma forte estabilidade e alta precisão, e capacidade de carga entre os centros pode ser de até 3000kg.
7.Fusão padrão através do diâmetro do orifício Ф100mm, pode ser Ф140mm como opcional; Para usinagem de uma ampla variedade de peças de trabalho, a máquina tem uma faixa de velocidade de 6-775rpm com 24 velocidades.

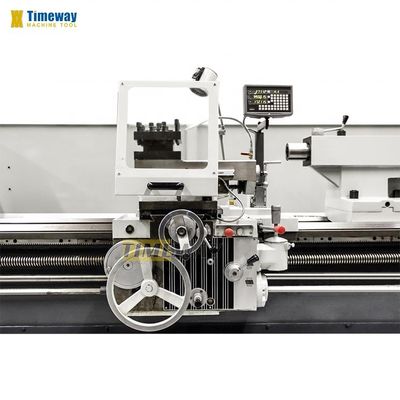

10.O slide superior pode girar o cone curto por alimentação automática ou manualmente, o slide superior e a alimentação longitudinal combinados podem girar a superfície cônica longa.
2.A máquina tem um corpo sólido, uma rigidez forte, uma potência elevada, uma gama de velocidades larga e uma capacidade de corte de alta velocidade e de potência.o erro de grau cilíndrico não é superior a 00,03 mm no comprimento de medição de 300 mm.
3É adequado para o corte estável e resistente de peças de grande e médio porte, tais como peças fundidas, peças rígidas e metais não ferrosos.
4O leito é feito de leito estrutural fundido. As costelas internas têm uma disposição razoável e alta rigidez, e o trilho de guia adota um processo de moagem de apagamento de frequência intermédia.Na superfície do guia deslizante, é adotada a tecnologia da placa de guia anti-reboque,
e as características dinâmicas, tais como o coeficiente de amortecimento do atrito, estão num estado óptimo, evitando assim a ocorrência de rastejamento a baixa velocidade.
5.O rolamento do fuso da máquina adota produtos de marcas famosas.A caixa do fuso adota uma estrutura simétrica para tornar a deformação térmica uniforme e evitar o deslocamento do centro do fuso.Para reduzir a deformação térmica, o cabeçote é lubrificado com um ciclo de banho de óleo. A extremidade frontal do eixo principal adota uma estrutura de três suportes de um rolamento de esferas de contacto angular de duas linhas,
As engrenagens do cabeçote são apagadas e ancoradas para garantir uma transmissão precisa e um baixo ruído.O fuso bem montado tem as características de baixa elevação de temperatura, pequena deformação térmica e alta precisão, o que faz com que o fuso mantenha uma precisão relativamente estável durante a operação a longo prazo.
6.Alta rigidez cama tipo de uma peça com 600 mm de espalhamento da cama, o que garante que a máquina tem uma forte estabilidade e alta precisão, e capacidade de carga entre os centros pode ser de até 3000kg.
7.Fusão padrão através do diâmetro do orifício Ф100mm, pode ser Ф140mm como opcional; Para usinagem de uma ampla variedade de peças de trabalho, a máquina tem uma faixa de velocidade de 6-775rpm com 24 velocidades.
10.O slide superior pode girar o cone curto por alimentação automática ou manualmente, o slide superior e a alimentação longitudinal combinados podem girar a superfície cônica longa.
Especificações | Unidade | AL-800 |
Balança-te sobre a cama. | mm | 800 |
Vire o vagão | mm | 480 |
Comprimento máximo da peça de trabalho | mm | 1500-6000 |
Duração máxima de rotação | mm | 1350-5850 |
Duração do guiamento | mm | 600 |
Peso máximo da peça de trabalho | Quilos | 3000 |
Nas do fuso | - | C11 (C15 opcional) |
Furo de fuso | mm | 100 (140 opcionais) |
Orifícios de fuso mais afiados | - | Métrica 1:20 |
Faixa de velocidades do fuso | RPM | CCW: 6-750; CW: 10-775 |
Número de velocidades do eixo | passos | 18; 6 |
Velocidade de alimentação longitudinal | mm/r | 0.1-24.32 (64) |
Velocidade de alimentação cruzada | mm/r | 0.05-12.16 (64) |
Número e faixa do fio métrico | mm | 1-240 (50) |
Número e faixa de fios de polegada | TPI | 14-1 (26) |
Número e faixa de fios do módulo | MP | 0.5-120 (53) |
N.o e faixa de diâmetro do fio | DP | 28-1 (24) |
Velocidade de travessia rápida | mm/min | 4000 |
Distância entre o fuso e o plano da ferramenta | mm | 33 |
Intervalo de balanço do poste de ferramenta | ° | ± 90 |
Viagem máxima do deslizamento transversal | mm | 500 |
Max. deslocamento do slide superior | mm | 200 |
Secção da haste da ferramenta | mm | 32x32 |
Dia. de penas de cauda | mm | 100 |
Viagem da pena de cauda | mm | 250 |
Furo de penas de cauda | MT6 | |
Potência do motor principal | kW | 11 |
Duração | mm | 3670 ~ 8260 |
Largura | mm | 1730 |
Altura | mm | 1450 |
Acessórios normalizados | Acessórios facultativos |
3 mandíbulas, Descanso constante (mais de 2 M de comprimento), Segue o descanso. Mudanças manuais de cauda, Centro morto. Post de ferramentas de 4 estações, Refrigeraçãosistema, Trabalholâmpada, Ferramentas e caixa de ferramentas, Quedas e parafusos de nivelamento, Manual de operação (em inglês) | 4 mandíbulas independentes, Placa facial, DRO de dois ou três eixos, Guarda Chuck, TGuarda do posto de guarda, Proteção traseira contra salpicos. Mudança rápida de postes de ferramentas, Aparelhos de moagem |
