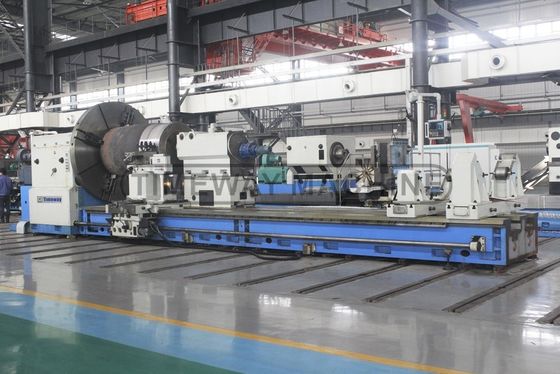

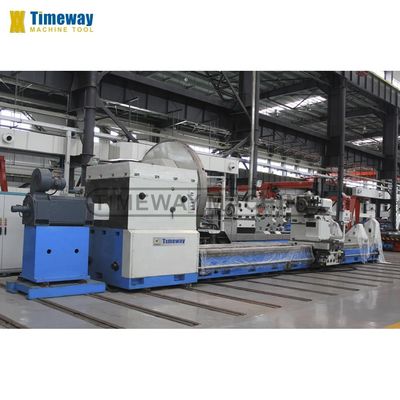

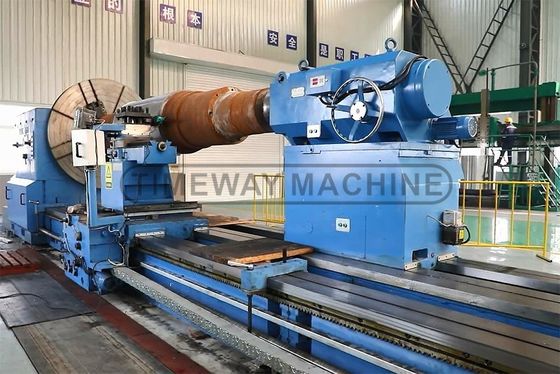

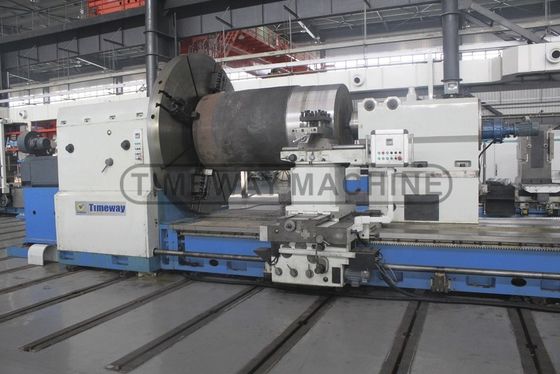

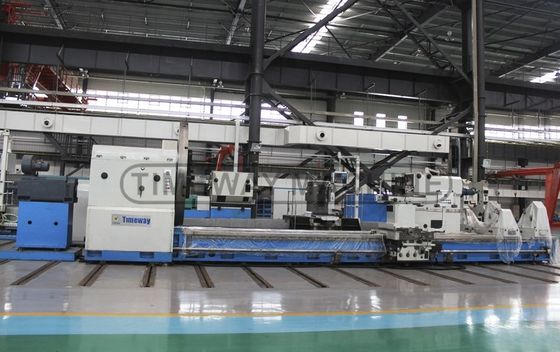

Máquina de torneamento de trabalho pesado para aplicações de usinagem de precisão
Detalhes do produto:
| Lugar de origem: | Henan, China |
| Marca: | TIMAC |
| Número do modelo: | AL-1600Hx5000 |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 conjunto |
|---|---|
| Preço: | $300,000.00/sets 1-2 sets |
| Detalhes da embalagem: | Caixa de madeira (pode ser fumigada) |
| Habilidade da fonte: | 5 conjuntos por mês |
|
Informação detalhada |
|||
| Comprimento máximo da peça (mm): | 5000 | Intervalo de velocidade do fuso (rpm): | 0.8 - 160 rpm |
|---|---|---|---|
| Capacidade de usinagem: | Carga pesada | Largura da cama (mm): | 1600 |
| Tipo: | Horizontal | Potência do motor do fuso ((kW): | 75 |
| Voltagem: | 220V-460V | Dimensão ((L*W*H): | 15577x2479x2280mm |
| Peso (kg): | 28000 quilogramas | Garantia: | 1 ano |
| Principais pontos de venda: | Alta precisão | Tipo de comercialização: | Novo produto 2020 |
| Relatório de ensaio da máquina: | Fornecido | Inspecção de saída por vídeo: | Fornecido |
| Garantia dos componentes principais: | 1 ano | CNC ou não: | Normal |
| Classificação automática: | Semi-automático | Passos de velocidade do fuso: | stepless |
| Cores: | De cor azul-branca ou de outras cores | Máximo Balanço Diâmetro: | 1600 mm |
| Diâmetro da válvula: | 1600 mm | Capacidade de carga: | 25/32/40 toneladas |
| Precisão de trabalho: | IT6 | Redondeza: | 0.01 mm |
| Furo de eixo: | 75 mm | Condição: | Novos |
| Indústrias aplicáveis: | Hotéis, Vestuário Compra, Material de construção Compra, Maquinaria Oficinas de reparações, Manufact | Localização da sala de exposição: | Canadá, Estados Unidos, Itália, Alemanha, México, Espanha, Roménia, África do Sul, Austrália |
| Componentes essenciais: | Rodamento, bomba, engrenagem, motor, caixa de engrenagens, recipiente de pressão | Espinha de perfuração ((mm): | 75 |
| Max. comprimento giratório (mm): | 4800 mm | Anos: | 2021 |
| Porto: | Porto da China | ||
Descrição de produto
Descrição dos produtos
Características:
Esta máquina de torneamento paralela é um torno universal com capacidade de carga de 25/32/40 toneladas,
Após utilização de suportes de rolos e repouso constante, a capacidade de carga é de 40 toneladas. É adequado para ferramentas de aço de alta velocidade e de aço ligado duro.Partes cilíndricas e em forma de disco, torneamento do anel externo, da face de ponta, da fenda, do corte, do perfuramento, dos cones internos e externos da rota, e da utilização do suporte de ferramentas superior (através da roda suspensa) para a torneira de vários tipos de ferramentas.
Fios de comprimento inferior a 600 mm.
1. O leito de torno é uma estrutura de trilho retangular em forma de caixa integral, que é fundido em fundição única com ferro fundido de alta qualidade (HT300).a largura do carril de guia é de 1600 mm, a rigidez é
O processo de moagem de precisão por máquinas de moagem de guias importadas garante uma longa vida útil, alta precisão e boa retenção.
2O mecanismo de accionamento principal da máquina-ferramenta é accionado por um motor de corrente contínua de 75 kW. O rácio de velocidade total do modo de controlo de velocidade variável é de 1:22.2, 3passos de mudança de velocidade, e a relação de velocidade mecânica e elétrica é de 1:200O fuso obtém um intervalo de regulação da velocidade de 0,8 a 160 r/min.
3O sistema de alimentação está ligado ao motor principal através da barra de luz, de modo que a alimentação está diretamente relacionada com a velocidade do fuso, e a taxa de alimentação é conveniente de selecionar.
4A pluma de cauda é uma estrutura giratória, que reduz o desgaste e o calor dos centros.
5.A máquina de torneamento paralela padrão equipada com cauda móvel elétrica, reduz a intensidade de trabalho do operador e melhora a eficiência do trabalho.
6A máquina de torneamento paralela fornece dois tipos de quadro central, ou seja, um quadro central fechado e um quadro central aberto.
7.Duas fileiras de suportes de alta precisão são instaladas na frente e atrás da máquina, os suportes dianteiros impulsionam a alimentação do carro para realizar a rotação do fio,e a fila traseira de racks impulsiona o tailstock para movimento motorizado.
8.Alta rigidez e fuso de alta precisão: O rolamento do fuso da máquina-ferramenta adota produtos nacionais de marcas famosas.A caixa de fuso adota uma estrutura simétrica para fazer a deformação térmica uniforme e evitar o deslocamento do centro do fusoPara reduzir a deformação térmica, o cabeçalho é lubrificado com um ciclo de banho de óleo.O fuso bem montado tem as características de baixa elevação de temperatura, pequena deformação térmica e alta precisão, o que faz com que o fuso mantenha uma precisão relativamente estável durante a operação a longo prazo.
Após utilização de suportes de rolos e repouso constante, a capacidade de carga é de 40 toneladas. É adequado para ferramentas de aço de alta velocidade e de aço ligado duro.Partes cilíndricas e em forma de disco, torneamento do anel externo, da face de ponta, da fenda, do corte, do perfuramento, dos cones internos e externos da rota, e da utilização do suporte de ferramentas superior (através da roda suspensa) para a torneira de vários tipos de ferramentas.
Fios de comprimento inferior a 600 mm.
1. O leito de torno é uma estrutura de trilho retangular em forma de caixa integral, que é fundido em fundição única com ferro fundido de alta qualidade (HT300).a largura do carril de guia é de 1600 mm, a rigidez é
O processo de moagem de precisão por máquinas de moagem de guias importadas garante uma longa vida útil, alta precisão e boa retenção.
2O mecanismo de accionamento principal da máquina-ferramenta é accionado por um motor de corrente contínua de 75 kW. O rácio de velocidade total do modo de controlo de velocidade variável é de 1:22.2, 3passos de mudança de velocidade, e a relação de velocidade mecânica e elétrica é de 1:200O fuso obtém um intervalo de regulação da velocidade de 0,8 a 160 r/min.
3O sistema de alimentação está ligado ao motor principal através da barra de luz, de modo que a alimentação está diretamente relacionada com a velocidade do fuso, e a taxa de alimentação é conveniente de selecionar.
4A pluma de cauda é uma estrutura giratória, que reduz o desgaste e o calor dos centros.
5.A máquina de torneamento paralela padrão equipada com cauda móvel elétrica, reduz a intensidade de trabalho do operador e melhora a eficiência do trabalho.
6A máquina de torneamento paralela fornece dois tipos de quadro central, ou seja, um quadro central fechado e um quadro central aberto.
7.Duas fileiras de suportes de alta precisão são instaladas na frente e atrás da máquina, os suportes dianteiros impulsionam a alimentação do carro para realizar a rotação do fio,e a fila traseira de racks impulsiona o tailstock para movimento motorizado.
8.Alta rigidez e fuso de alta precisão: O rolamento do fuso da máquina-ferramenta adota produtos nacionais de marcas famosas.A caixa de fuso adota uma estrutura simétrica para fazer a deformação térmica uniforme e evitar o deslocamento do centro do fusoPara reduzir a deformação térmica, o cabeçalho é lubrificado com um ciclo de banho de óleo.O fuso bem montado tem as características de baixa elevação de temperatura, pequena deformação térmica e alta precisão, o que faz com que o fuso mantenha uma precisão relativamente estável durante a operação a longo prazo.
· 4 mandíbulas para carga pesada, para carga pesada e independente · Descanso constante (mais de 3 M de comprimento) · Seguir o repouso (com mais de 3 m de comprimento) · Eletricidade de movimentação · Centro morto da cauda · Post de ferramentas de 4 estações · Sistema de arrefecimento · Lâmpada de trabalho · Ferramentas e caixa de ferramentas · Quedas e parafusos de nivelamento Manual de operação (em inglês) | · Indicador digital de 2 ou 3 eixos · Guarda de chuque · Proteção de postes de ferramentas · Proteção traseira contra salpicos · Mudança rápida de postes de ferramentas · Fixação de moagem |
Especificações | Unidade | AL-1600H |
Max. Vira-te para a cama. | mm | 1600 |
Max. balança sobre o deslizamento cruzado | mm | 1250 |
Distância entre centros | mm | 3000 ~ 20000 |
Max. torque do cilindro | N.m | 80000 |
Largura do leito | mm | 1600 (3 deslizamentos) |
Capacidade de carga | toneladas | 32 |
Espinhas cónicas | - | 75° |
Diâmetro da válvula | mm | 1600 |
Faixa de velocidade do fuso | RPM | 0.8-160 (sem passo) |
Intervalo de alimentação longitudinal | mm | 0.125-48 (18) |
Intervalo de alimentação cruzada | mm | 0.063-24 (18) |
Fios métricos | mm | 2 a 40 |
Fio de polegada | TPI | 1 a 14 |
Fios de módulo | MP | 1.5-20 |
Viagem máxima do deslizamento transversal | mm | 725 |
Max. deslocamento do slide superior | mm | 600 |
Secção da haste da ferramenta | mm | 70x70 |
Diâmetro da pena do rabo | mm | 300 |
Viagem de penas de cauda | mm | 300 |
Pênis de cauda | - | 100, n.o 1:7 |
Velocidade de alimentação rápida do cavalo | mm/min | 3000 |
Velocidade de alimentação rápida de penas de cauda | mm/min | 664 |
Potência do motor principal | kW | 75 |
Comprimento da máquina | mm | 13577~21577 |
Largura da máquina | mm | 2479 |
Altura da máquina | mm | 2280 |
Detalhes da máquina
Caixa de fuso:
Para tornos gigantes, o fuso através do diâmetro do orifício 85 mm, estrutura de caixa dividida, alta rigidez de contato; O fuso usando frente
e do tipo de suporte traseiro estrutura mecânica de suporte de dois pontos, de modo que a saída radial e a saída axial dos grandes tornos,
precisão de rotação, amortecimento de alta frequência e rectificação de precisão das engrenagens, alta precisão, funcionamento suave, baixo ruído.
e do tipo de suporte traseiro estrutura mecânica de suporte de dois pontos, de modo que a saída radial e a saída axial dos grandes tornos,
precisão de rotação, amortecimento de alta frequência e rectificação de precisão das engrenagens, alta precisão, funcionamento suave, baixo ruído.
Por que escolher-nos
Interferômetro a laser Renishaw:
Antes da entrega, adota o laser RENISHAW do Reino Unido para fazer testes de precisão dinâmica e deslocamento, para que a máquina tenha a alta precisão de posicionamento e precisão de reposicionamento.
