2200/2750/3250x1080x1370 Alta rigidez cabeça de engrenagem máquina de torno de cama aberta para sua oficina
Detalhes do produto:
| Lugar de origem: | Henan, China |
| Marca: | TIMAC |
| Número do modelo: | CL-410, CL-460, CL-510 |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 conjunto |
|---|---|
| Preço: | $8,000.00/sets 1-2 sets |
| Detalhes da embalagem: | Caixa de madeira (pode ser fumigada) |
| Habilidade da fonte: | 300 grupos/grupos por Mês |
|
Informação detalhada |
|||
| Comprimento máximo da peça (mm): | 1000/1500/2000 | Intervalo de velocidade do fuso (rpm): | 25 - 2000 rpm |
|---|---|---|---|
| Capacidade de usinagem: | Dever claro | Largura da cama (mm): | 300 |
| Tipo: | Horizontal | Potência do motor do fuso ((kW): | 5.5 |
| Voltagem: | 220V/380V | Dimensão ((L*W*H): | 2200/2750/3250x1080x1370 |
| Peso (kg): | 1645 kg | Garantia: | 1 ano |
| Principais pontos de venda: | Alta rigidez | Tipo de comercialização: | Produto ordinário |
| Relatório de ensaio da máquina: | Fornecido | Inspecção de saída por vídeo: | Fornecido |
| Garantia dos componentes principais: | 1 ano | Comprimento da lacuna: | 165 mm |
| Escalas de velocidade do eixo: | 25-2000 rmp | Máximo Balanço Sobre Gap: | 690mm |
| Largura da cama: | 300 mm | Curso transversal da corrediça: | 285mm |
| Distância entre centros: | 1000/1500/ 2000 mm | Corrediça da cruz de Máximo Balanço Sobre: | 270mm |
| Faixa de alimentação longitudinal: | 0.031-1.7 (42) mm/rev | Intervalo de alimentação cruzada: | 0.014-0.784 (42) mm/rev |
| Tamanho da embalagem (LxWxH): | 225/280/330x112x162cm | Condição: | Novos |
| Espinha de perfuração ((mm): | 58 | Indústrias aplicáveis: | Hotéis, lojas de vestuário, lojas de materiais de construção, lojas de reparação de máquinas, fábric |
| Localização da sala de exposição: | Estados Unidos, Itália, França, Alemanha, Paquistão, Índia, México, Rússia, Chile, Emirados Árabes U | Componentes essenciais: | Rolamentos, bombas, engrenagens, motores, caixas de engrenagens, motores |
| Max. comprimento giratório (mm): | 1900 milímetros | Anos: | 2020 |
Descrição de produto

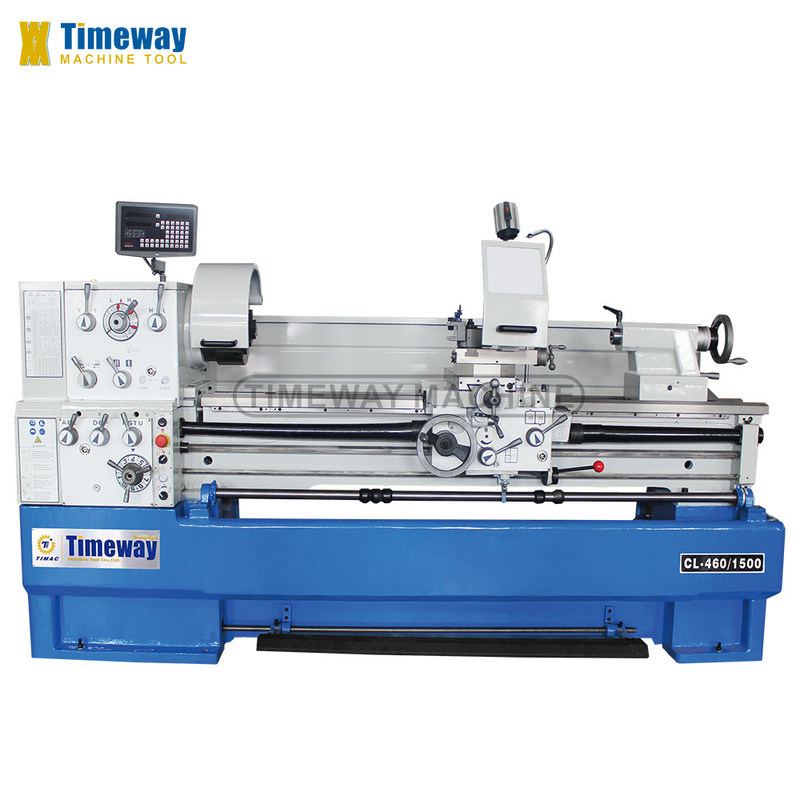

Torno de cabeceira de engrenagem de alta precisão
(CL-410,CL-460,CL-510Q)
Características:
Esta série de torno central universal é um modelo fantástico para pequenas e médias obras de torneamento.constante e seguir o descansoPara reduzir o tempo não produtivo, este modelo também pode ser equipado com leitura digital de 2 ou 3 eixos.
1.Cama de máquina de ferro fundido cinza polido e endurecido por indução.
2.O travão de pé eletromecânico reduz significativamente o tempo de inatividade.
3.Rolamentos de espinha principal de última geração com rolamentos de esferas angulares de alta qualidade.
4.Configurações de velocidade e alimentação fáceis, suaves e ajustáveis com precisão.
5.Engrenagens e eixos endurecidos e polidos, também na unidade de engrenagem de alimentação.
6.Localizado no centro, interruptores lógicos para alimentação e fios com parafusos e barra de alimentação.
7.Rodas de cauda ajustáveis para torneamento cônico, roda de mão com balança ajustável ((0.02mm).
8.A ponte removível permite a usinagem de peças de trabalho com um grande diâmetro.
9.As engrenagens de cabeçalho são fabricadas em aço moído de alta qualidade e endurecidas a mais de 48° HRC.
Parâmetro:
| Especificações | Unidade | CL-410 | CL-460 | CL-510Q |
| Max. Vira-te para a cama. | mm | 410 | 460 | 510 |
| Max. balança sobre o deslizamento cruzado | mm | 220 | 270 | 320 |
| Max. Vire-se para o espaço. | mm | 640 | 690 | 738 |
| Distância entre centros | mm | 1000/1500/ 2000 | 1000/1500/ 2000 | 1000/1500/2000 |
| Comprimento da lacuna | mm | 165 | 165 | 165 |
| Largura do leito | mm | 300 | 300 | 300 |
| Nas do fuso | - | D1-6 | D1-6 | D1-8 |
| Furo de fuso | mm | 58 | 58 | 80 |
| Espinhas cónicas | - | MT6 | MT6 | MT7 |
| Intervalo de velocidade do fuso (passos) | RPM | 25-2000 (12) | 25-2000 (12) | 25-1700 (12) |
| Viagem do slide superior | mm | 128 | 128 | 130 |
| Viagem de deslizamento cruzado | mm | 285 | 285 | 305 |
| Tamanho da secção da ferramenta | mm | 25x25 | 25x25 | 25x25 |
| Parafusos | - | 40x4T.P.I. ou passo de 6 mm | 40x4T.P.I. ou passo de 6 mm | 40x4T.P.I. ou passo de 6 mm |
| Faixa de alimentação longitudinal | mm/rev | 0.031-1.7 (42) | 0.031-1.7 (42) | 0.031-1.7 (42) |
| Intervalo de alimentação cruzada | mm/rev | 0.014-0.784 (42) | 0.014-0.784 (42) | 0.014-0.784 (42) |
| Variedade de fios métricos (tipos) | mm | 0.1-14 (41) | 0.1-14 (41) | 0.1-14 (41) |
| Distribuição de fios de polegada (tipos) | TPI | 2-112 (60) | 2-112 (60) | 2-112 (60) |
| Distribuição de fios de diâmetro (tipos) | DP | 4-112 (50) | 4-112 (50) | 4-112 (50) |
| Faixa de fios de módulo (tipos) | MP | 0.1-7 (34) | 0.1-7 (34) | 0.1-7 (34) |
| Diâmetro da pena do rabo | mm | 60 | 60 | 60 |
| Viagem de penas de cauda | mm | 130 | 130 | 130 |
| Pênis de cauda | - | MT4 | MT4 | MT4 |
| Potência do motor principal | kW | 5.5 | 5.5 | 5.5 |
| Potência da bomba de refrigerante | kW | 0.1 | 0.1 | 0.1 |
| Dimensões da máquina (LxWxH) | cm | 220/275/325x108x134 | 220/275/325x108x137 | 230/275/325x111x137 |
| Tamanho da embalagem (LxWxH) | cm | 225/280/330x112x162 | 225/280/330x112x162 | 235/280/330x112x153 |
| Peso líquido | Quilos | 1580/1745/1900 | 1645/1810/1965 | 1446/1611/1715 |
| Peso bruto | Quilos | 1844/2049/2229 | 1910/2115/2295 | 1711/1916/2045 |
Acessórios de série:
Diâmetro de perseguição de fios
Proteção contra salpicos
Pistola de óleo
Lâmpada de trabalho
Sistema de arrefecimento
Descanso constante
Segue o descanso
Mudança de marcha
Capa redutora
Freio de pé
Parafusos de fundação
Caixa de ferramentas e ferramentas
Manual do operador
Acessórios opcionais:
Centro de Vida
Fixação de viragem cónica
Forno de descarga

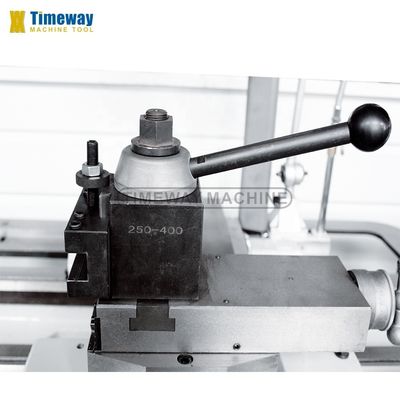

Detentor de ferramentas de troca rápida
Leitura digital no eixo 2/3.
Cobertura de chuque
Capa do parafuso
Cobertura do poste de ferramenta
Placa de condução
Inversor de frequência delta
Equipamento opcional:

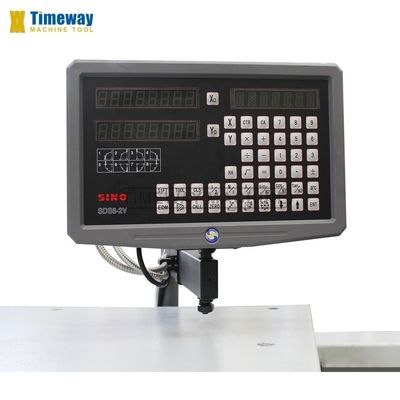

Sistema de leitura digital (DRO)
Mudança rápida do poste de ferramenta e dos suportes
Fixação de viragem cónica

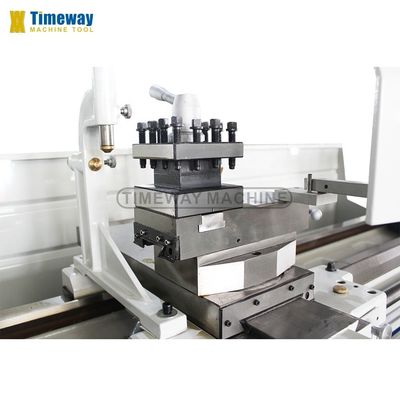

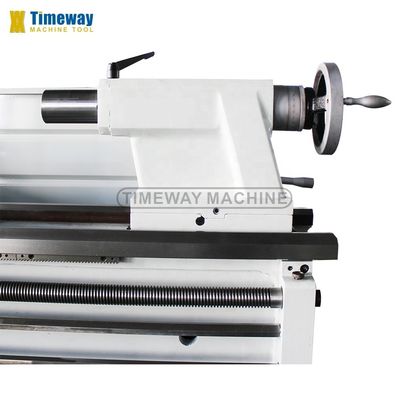

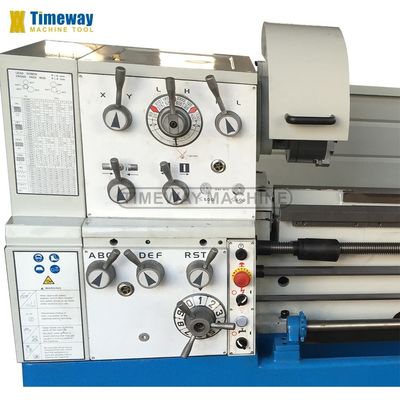

Imagem de detalhes:
| | |
| | |
| | |
| | |
Imagem da embalagem:
