O guarda-chuca para proteger o operador é opcional.
 |

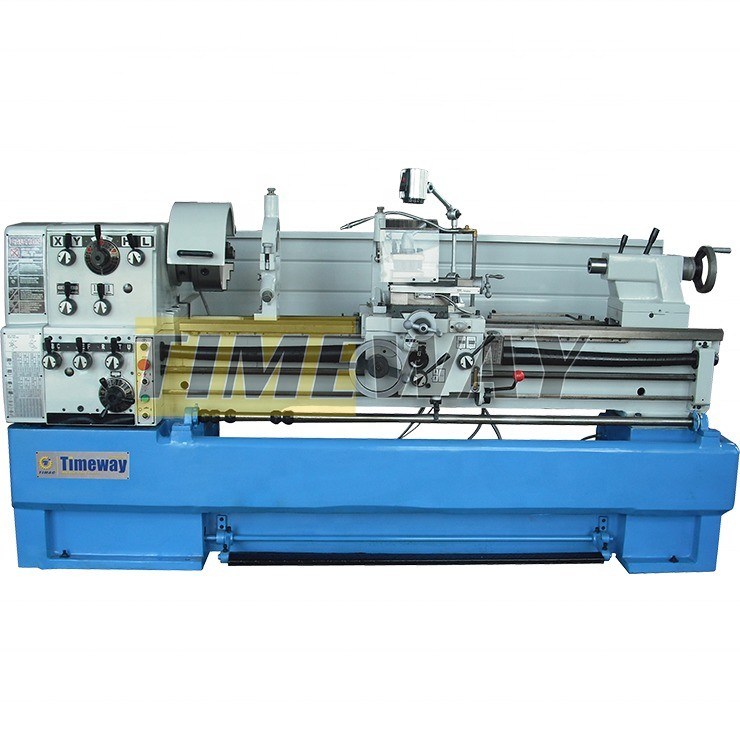

Ferramenta de torneamento de metal 410mm Ferramenta de torno horizontal balançante com e 0,01mm redondeza
Detalhes do produto:
| Lugar de origem: | China |
| Marca: | Timeway |
| Número do modelo: | CL-410/1500 |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 conjunto |
|---|---|
| Preço: | $13,000.00/sets 1-2 sets |
| Detalhes da embalagem: | Caixa/palete de madeira |
| Habilidade da fonte: | 300 grupos/grupos por Mês |
|
Informação detalhada |
|||
| Comprimento máximo da peça (mm): | 1500 | Intervalo de velocidade do fuso (rpm): | 25 - 2000 rpm |
|---|---|---|---|
| Capacidade de usinagem: | Dever claro | Largura da cama (mm): | 300 |
| Tipo: | Horizontal | Potência do motor do fuso ((kW): | 5.5 |
| Voltagem: | 200 V a 480 V | Dimensão ((L*W*H): | 2750 x 1080 x 1340 mm |
| Peso (kg): | 1745 kg | Garantia: | 1 ano |
| Principais pontos de venda: | Fabricação flexível | Tipo de comercialização: | Produto quente 2021 |
| Relatório de ensaio da máquina: | Fornecido | Inspecção de saída por vídeo: | Fornecido |
| Garantia dos componentes principais: | 1 ano | Serviço pós-venda prestado: | Engenheiros disponíveis para serviços de máquinas no exterior |
| Tipo de máquina: | Máquina de torno de cama plana paralela pequena | Material de gerencio: | Metal |
| Cabo de alimentação: | Sistema de 3 fases e 4 fios | Capacidade de energia: | 7 KVA |
| Torno que utiliza óleo: | Óleo 32# ou 46# | Fundamento do torno: | Mais profundidade 200 mm de concreto |
| Precisão de trabalho: | IT6 | Redondeza: | 0.01 mm |
| Resistência à corrosão: | Ra2um | Condição: | Novos |
| Espinha de perfuração ((mm): | 58 | Indústrias aplicáveis: | Lojas de materiais de construção, lojas de reparação de máquinas, fábrica de alimentos e bebidas, us |
| Localização da sala de exposição: | Itália, França, Alemanha, Brasil, México, Rússia, Espanha, Roménia, Ucrânia, Uzbequistão, Austrália | Componentes essenciais: | Rolamento, engrenagem, motor |
| Max. comprimento giratório (mm): | 1850 mm | Anos: | 2021 |
| Porto: | Portos de China | ||
Descrição de produto
Descrição dos produtos
3 mandíbulas | Centro de Vida |
4 mandíbulas | Fixação de viragem cónica |
Placa facial | Forno de descarga |
Centros mortos | Detentor de ferramentas de troca rápida |
Diâmetro de perseguição de fios | Leitura digital no eixo 2/3. |
Proteção contra salpicos | Cobertura de chuque |
Pistola de óleo | Capa do parafuso |
Lâmpada de trabalho | Cobertura do poste de ferramenta |
Sistema de arrefecimento | Placa de condução |
Descanso constante | |
Segue o descanso | |
Mudança de marcha | |
Capa redutora | |
Freio de pé | |
Parafusos de fundação | |
Caixa de ferramentas e ferramentas | |
Manual de operação |
Especificações | Unidade | CL-410 | CL-460 |
Max. Vira-te para a cama. | mm | 410 | 460 |
Max. balança sobre o deslizamento cruzado | mm | 220 | 270 |
Max. Vire-se para o espaço. | mm | 640 | 690 |
Distância entre centros | mm | 1000/1500/ 2000 | 1000/1500/ 2000 |
Comprimento da lacuna | mm | 165 | 165 |
Largura do leito | mm | 300 | 300 |
Nas do fuso | - | D1-6 | D1-6 |
Furo de fuso | mm | 58 | 58 |
Espinhas cónicas | - | MT6 | MT6 |
Intervalo de velocidade do fuso (passos) | RPM | 25-2000 (12) | 25-2000 (12) |
Viagem do slide superior | mm | 128 | 128 |
Viagem de deslizamento cruzado | mm | 285 | 285 |
Tamanho da secção da ferramenta | mm | 25x25 | 25x25 |
Parafusos | - | 40x4T.P.I. ou passo de 6 mm | 40x4T.P.I. ou passo de 6 mm |
Faixa de alimentação longitudinal | mm/rev | 0.031-1.7 (42) | 0.031-1.7 (42) |
Intervalo de alimentação cruzada | mm/rev | 0.014-0.784 (42) | 0.014-0.784 (42) |
Variedade de fios métricos (tipos) | mm | 0.1-14 (41) | 0.1-14 (41) |
Distribuição de fios de polegada (tipos) | TPI | 2-112 (60) | 2-112 (60) |
Distribuição de fios de diâmetro (tipos) | DP | 4-112 (50) | 4-112 (50) |
Faixa de fios de módulo (tipos) | MP | 0.1-7 (34) | 0.1-7 (34) |
Diâmetro da pena do rabo | mm | 60 | 60 |
Viagem de penas de cauda | mm | 130 | 130 |
Pênis de cauda | - | MT4 | MT4 |
Potência do motor principal | kW | 5.5 | 5.5 |
Potência da bomba de refrigerante | kW | 0.1 | 0.1 |
Dimensões da máquina (LxWxH) | cm | 220/275/325x108x134 | 220/275/325x108x137 |
Tamanho da embalagem (LxWxH) | cm | 225/280/330x112x162 | 225/280/330x112x162 |
Peso líquido | Quilos | 1580/1745/1900 | 1645/1810/1965 |
Peso bruto | Quilos | 1844/2049/2229 | 1910/2115/2295 |
Detalhes da máquina
Características da máquina:
Esta série de torno central universal é um modelo fantástico para pequenas e médias obras de torneamento.constante e seguir o descansoPara reduzir o tempo não produtivo, este modelo também pode ser equipado com leitura digital de 2 ou 3 eixos.
Cama de máquina de ferro fundido cinza polido e endurecido por indução.
O travão de pé eletromecânico reduz significativamente o tempo de inatividade.
Rolamentos de espinha principal de última geração com rolamentos de esferas angulares de alta qualidade.
Configurações de velocidade e alimentação fáceis, suaves e ajustáveis com precisão.
Engrenagens e eixos endurecidos e polidos, também na unidade de engrenagem de alimentação.
Localizado no centro, interruptores lógicos para alimentação e fios com parafusos e barra de alimentação.

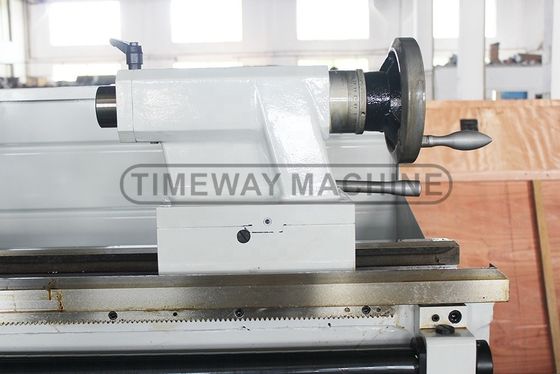

Rodas de cauda ajustáveis para torneamento cônico, roda de mão com balança ajustável ((0.02mm).
A ponte removível permite a usinagem de peças de trabalho com um grande diâmetro.
Os engrenagens de cabeçalho são fabricados em aço moído de alta qualidade e endurecidos com uma resistência superior a HRC 50.
Não, não, não, não.

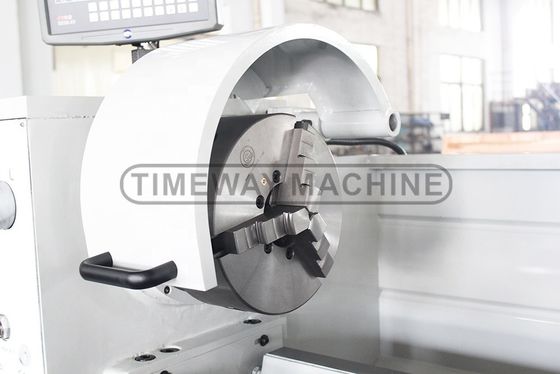

>> 3 mandíbulas de chuck manual vem de série;
Não, não, não, não.
>> Os carris do torno são endurecidos e moídos;

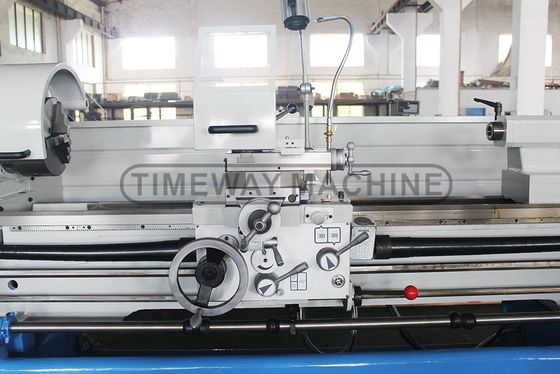

>> Terminar alimentação automática do eixo X e Z;
>> O guarda-postos de ferramentas é opcional.
Não, não, não, não.

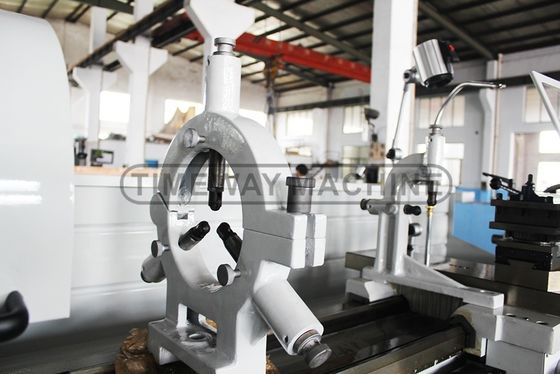

>> O repouso constante e o repouso de seguimento são padrão para a máquina de torno de gap.
Não, não, não, não.

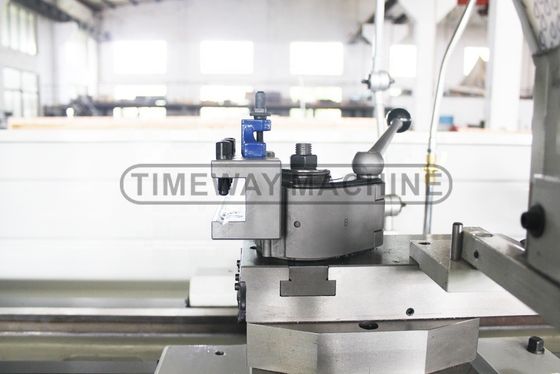

>> Disponível um posto de ferramentas padrão de 4 estações, um posto de ferramentas de mudança rápida do tipo EUA.
Não, não, não, não.
>> O DRO dos eixos 2 e 3 é facultativo;
>> O travão pode parar rapidamente o fuso;
>> Proteção de parafuso e dispositivo de dimensionamento do eixo Z são opcionais.
Ensaio - redondidade e cilindricidade:
Precisão de rotação da superfície externa da barra, precisão do ensaio:
Rondosidade: inferior a 0,01 mm;
Cinturão: inferior a 0,025/300 mm
Teste - verticalidade:
Precisão de rotação da superfície final do disco, precisão do ensaio:
Verticalidade: inferior a 0,02/300 mm
Teste de rugosidade:
Precisão de rotação da superfície externa da barra, precisão do ensaio: rugosidade: Ra1,6um
Teste de rotação dos fios:
Fios cónicos de torneamento fino (cónico: 1:16, passo do fio: 3,175 mm), após teste por dispositivo de medição especial, pode atender erro acumulado de passo para 0,015/25,4 mm.
Peças de ensaio abrangentes(apenas para torno CNC horizontal):
Todos os tornos CNC devem realizar um processo de corte final após todas as inspecções padrão da máquina, através do corte da superfície externa, passos, superfície de arco, superfície cônica, etc.,para inspecionar a estabilidade do sistema CNC e o desempenho geral da máquina.
Por que escolher-nos
Interferômetro a laser Renishaw (apenas para torno CNC horizontal):
Antes da entrega, adota o laser RENISHAW do Reino Unido para fazer testes de precisão dinâmica e deslocamento, para que a máquina tenha a alta precisão de posicionamento e precisão de reposicionamento.
