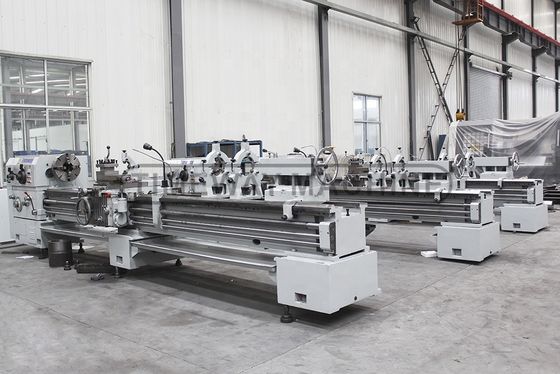

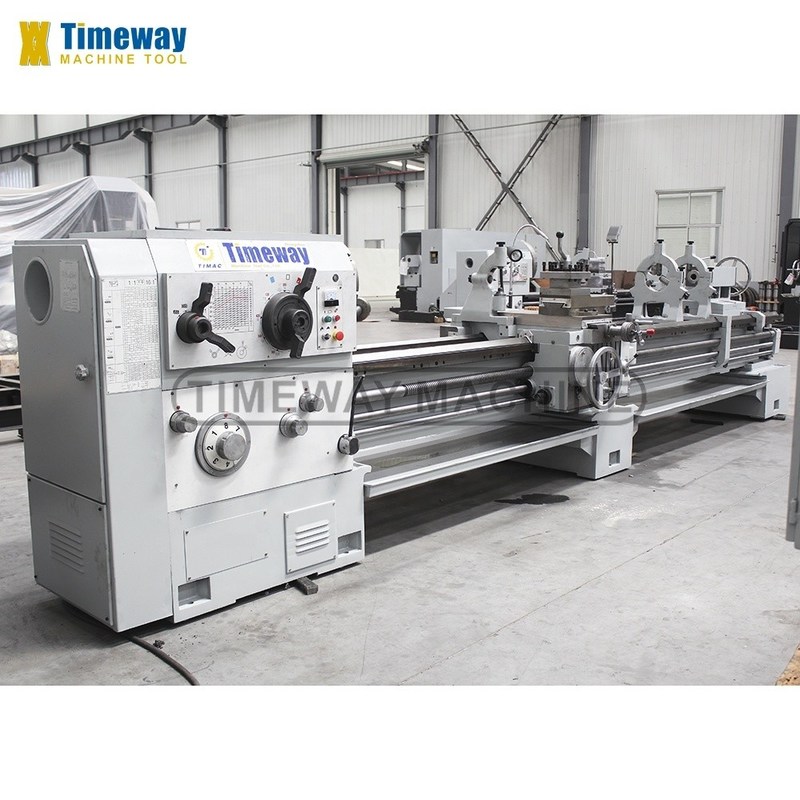

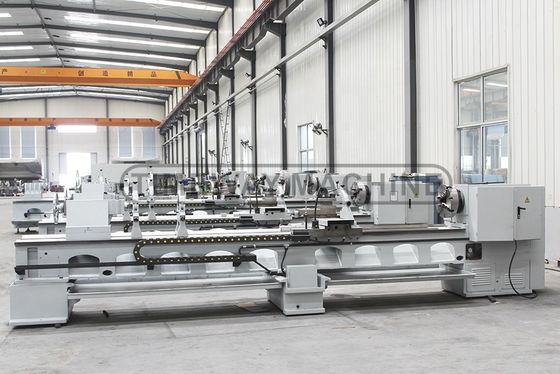

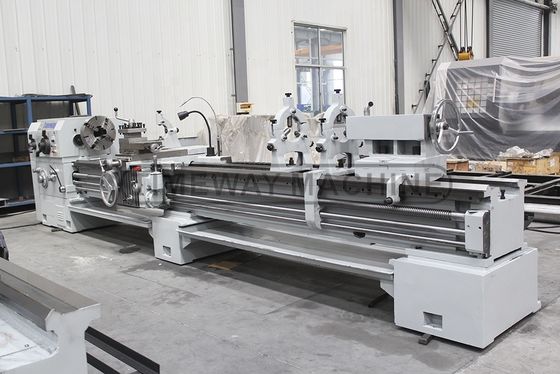

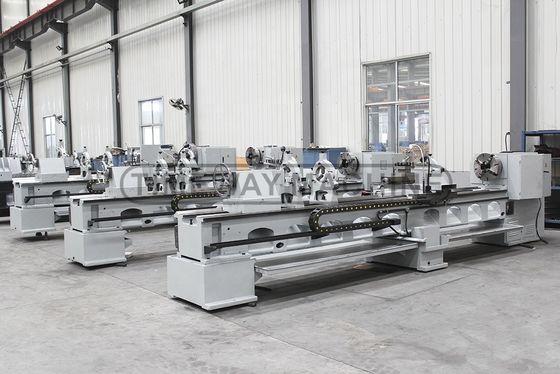

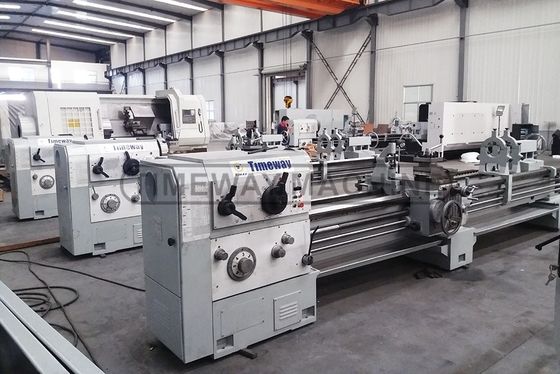

Máquina de torneamento horizontal de 7355x1393x1537 mm para peças de trabalho pesadas
Detalhes do produto:
| Lugar de origem: | Henan, China |
| Marca: | TIMAC |
| Certificação: | ISO, CE |
| Número do modelo: | AL-630Bx5000 |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 conjunto |
|---|---|
| Preço: | $62,000.00/sets 1-1 sets |
| Detalhes da embalagem: | Caixa de madeira (pode ser fumigada) |
| Habilidade da fonte: | 200 conjuntos por mês |
|
Informação detalhada |
|||
| Comprimento máximo da peça (mm): | 5000 | Intervalo de velocidade do fuso (rpm): | 7.5 - 1000 rpm |
|---|---|---|---|
| Capacidade de usinagem: | Carga pesada | Largura da cama (mm): | 550 |
| Tipo: | Horizontal | Potência do motor do fuso ((kW): | 11 |
| Voltagem: | Cussmoziados | Dimensão ((L*W*H): | 7355x1393x1537 mm |
| Peso (kg): | 7300 QUILOGRAMAS | Garantia: | 1 ano |
| Principais pontos de venda: | Alta precisão | Tipo de comercialização: | Produto ordinário |
| Relatório de ensaio da máquina: | Fornecido | Inspecção de saída por vídeo: | Fornecido |
| Garantia dos componentes principais: | 1 ano | Cor do torno: | Como ordem |
| Função do torno: | Partes rotativas de corte | Processando o diâmetro: | 630 MILÍMETROS |
| Diâmetro de processamento sobre o transporte: | 350 mm | Traço cruzado: | 440 mm |
| Tração longitudinal: | 5000 milímetros | Velocidade de alimentação rápida cruzada: | 2000 mm/min |
| Velocidade de alimentação rápida longitudinal: | 4000 mm/min | Telas métricas de corte: | 1-240 mm (50 espécies) |
| Telas de corte de polegadas: | 14-1 TPI (26 espécies) | Serviço pós-venda prestado: | Apoio técnico em linha, apoio técnico por vídeo |
| Serviço pós-garantia: | Apoio técnico por vídeo, Apoio online, Peças sobressalentes, Serviço de manutenção e reparação em ca | Localização do serviço local: | Canadá, Reino Unido, Estados Unidos, Itália, França, Brasil, Rússia, Austrália, África do Sul |
| Condição: | Novos | Indústrias aplicáveis: | Lojas de vestuário, lojas de materiais de construção, lojas de reparação de máquinas, fábricas, fábr |
| Localização da sala de exposição: | Canadá, Reino Unido, Estados Unidos, Itália, França, Alemanha, Rússia, África do Sul, Austrália | Componentes essenciais: | Rodamento, bomba, engrenagem, motor, caixa de engrenagens, recipiente de pressão |
| Espinha de perfuração ((mm): | 100 | Max. comprimento giratório (mm): | 4850 milímetros |
| Anos: | 2020 | Porto: | Porto da China |
Descrição de produto
| Torno horizontal Torno gigante paralelo pesado - Sim, senhor.
|
| Corte da superfície externa e da extremidade:
| Precisão de medição: |
|
|
|
| Acessórios de série:
| Acessórios opcionais: |
|
|
|
| Parâmetro técnico |
| Especificações | Unidade | AL-630B | AL-800B | AL-940B |
| Max. Vira-te para a cama. | mm | 630 | 800 | 940 |
| Max. Vire a carruagem. | mm | 350 | 520 | 660 |
| Comprimento máximo da peça de trabalho | mm | 750/1000/1500/2000/3000/4000 5000/6000/7000/9000/10000 | ||
| Duração máxima de rotação | mm | 600/850/1350/1850/2850/3850 /4850/5850/6850/8850/9850 | ||
| Max. Balança no intervalo | mm | 830 | 1000 | 1140 |
| Largura efetiva da lacuna | mm | 300 | ||
| Largura da cama | mm | 550 | ||
| Nas do fuso | - | C11 | ||
| Furo de fuso | mm | 110 | ||
| Frigorífico do fuso | - | 1:20/120 | ||
| Intervalo de velocidade do fuso | RPM | 7.5-1000 | Entre 6 e 800 | |
| Número de velocidades do fuso | espécies | 18 espécies | ||
| Faixa de alimentação longitudinal | mm/r | 64 espécies, 0,1-24.32 | ||
| Intervalo de alimentação cruzada | mm/r | 64 espécies, 0.05-12.16 | ||
| Percurso do parafuso do parafuso de condução | mm | 12 | ||
| Número e faixa de fios métricos | mm | 50 espécies, 1-240 | ||
| Número e faixa de fios de polegada | T.P.I. | 26 espécies, 14-1 | ||
| Número e faixa de fios de módulo | mm | 53 espécies, 0,5-120 | ||
| Número e faixa de fios de diâmetro | D.P. | 24 espécies, 28-1 | ||
| Velocidade de travessia rápida do transporte | mm/min | 4000 | ||
| Viagem máxima do deslizamento transversal | mm | 440 | 540 | 570 |
| Max. deslocamento do slide superior | mm | 200 | ||
| Secção da haste da ferramenta | mm | 32 | ||
| Diâmetro da pluma da cauda | mm | 100 | ||
| Viagem da pena de cauda | mm | 250 | ||
| Pedaço de cauda | - | MT5 | ||
| Potência do motor principal | kW | 11 | ||
| Comprimento da máquina | mm | 2958/3275/3725/4225/5225/6275/ 7355/8355/10275/12275/- | ||
| Largura da máquina | mm | 1393 | 1473 | 1480 |
| Altura da máquina | mm | 1537 | 1622 | 1690 |
| Características: |
Estes tornos horizontais são adequados principalmente para girar superfícies cilíndricas internas e externas, cônicas e outras superfícies de balanço, bem como vários fios métricos, polegadas, módulos e diâmetros..Podem também ser utilizados para abrandar ranhuras de óleo e escotilhas.
1A parede lateral do leito é construída com placas de duas costelas, e a forma das costelas internas é de tipo caixa e combinação de costelas cónicas.A rigidez é superior à dos tornos comuns.A precisão é estável.E estes tornos podem realizar cortes de forte força.
2O travão é controlado por um sistema hidráulico, que permite a travessia rápida da carruagem.ou a mão, tudo à escolha do utilizador.
3A forma de guia da sela é colada por materiais resistentes ao desgaste da correia suave.
4. Na demanda do utilizador, podemos equipar o torno com mecanismo de alimentação automático.O slide superior pode ser usado independentemente para girar de cone curto. Em combinação com alimentação longitudinal,Ele também pode virar a superfície cônica longa.
| Detalhes da máquina: |
| Caixa de fuso:
O torno horizontal de trabalho pesado tem uma velocidade de fuso larga de 7,5-1000 rpm com 18 passos através de duas alças. | |
| 4 mandíbulas de chuck independente:
O torno de cama horizontal é equipado com um torno de 3 mandíbulas, o de 4 mandíbulas é opcional. |
| Transporte:
Os movimentos transversais e longitudinais podem ser efectuados por alimentação manual, automática ou rápida. | |
| | Seguir o descanso:
O repouso padrão do torno de cama de lacuna, ao mecanizar peças finas e longas, o repouso pode apoiar as peças para maior precisão. |
| Resíduo de cauda e repouso constante:
A cauda manual padrão, e mover-se para a direita e levantar através da engrenagem e rack. | |
| | Armário elétrico:
O armário elétrico de tipo suspenso torna o torno mais compacto e bonito. |
| Componentes elétricos:
O torno adota componentes elétricos de marcas famosas da China com marcas CE. O cliente também escolhe os componentes Schneider ou Siemens.
| |
| Máquina acabada: |
