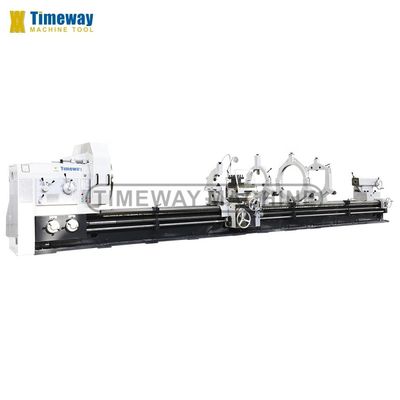

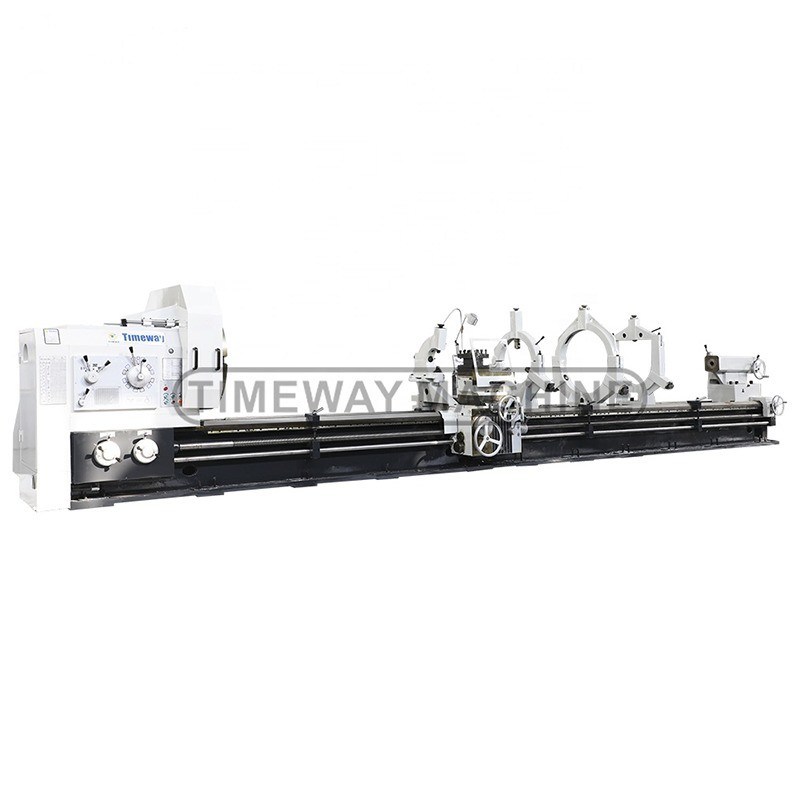

970mm Largura Alta precisão Torno manual horizontal de trabalho pesado com 1 e 970mm largura do leito
Detalhes do produto:
| Lugar de origem: | Henan, China |
| Marca: | TIMAC, TIMEWAY |
| Número do modelo: | AL-1400Cx8M |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 conjunto |
|---|---|
| Preço: | $90,000.00/sets 1-2 sets |
| Detalhes da embalagem: | Casas de madeira (podem ser fumigadas) |
| Habilidade da fonte: | 100 conjuntos por mês |
|
Informação detalhada |
|||
| Comprimento máximo da peça (mm): | 8000 | Intervalo de velocidade do fuso (rpm): | 3.15 - 315 rpm |
|---|---|---|---|
| Capacidade de usinagem: | Carga pesada | Largura da cama (mm): | 970 |
| Tipo: | Horizontal | Potência do motor do fuso ((kW): | 22 |
| Voltagem: | 220V-460V, 50/60HZ | Dimensão ((L*W*H): | 11020x1995x2325 mm |
| Peso (kg): | 22000 kg | Garantia: | 1 ano |
| Principais pontos de venda: | Preço competitivo | Tipo de comercialização: | Produto quente 2021 |
| Relatório de ensaio da máquina: | Fornecido | Inspecção de saída por vídeo: | Fornecido |
| Garantia dos componentes principais: | 1 ano | Máximo Balanço Diâmetro: | 1400 mm |
| Corrediça da cruz de Máximo Balanço Sobre: | 1010 milímetros | Peso máximo do workpiece: | 10 toneladas (12 toneladas) |
| Max. força de rotação: | 45000 N | Nariz do eixo: | A2-15 |
| Viagem transversal (eixo X): | 650 milímetros | Viagem longitudinal (eixo Z): | 8000 milímetros |
| Máximo Comprimento do Workpiece: | 18000mm | Dia. do buraco do fuso: | 130 mm |
| Período de garantia: | 1 ano | Condição: | Novos |
| Espinha de perfuração ((mm): | 130 | Indústrias aplicáveis: | Lojas de materiais de construção, lojas de reparação de máquinas, fábricas, varejo, energia e minera |
| Localização da sala de exposição: | Canadá, Turquia, Itália, França, Alemanha, Brasil, Índia, Austrália | Componentes essenciais: | Rodamento, bomba, engrenagem, motor, caixa de engrenagens, recipiente de pressão |
| Max. comprimento giratório (mm): | 7800 milímetros | Anos: | 2020 |
| Porto: | Porto da China | ||
Descrição de produto
| Torno horizontal de alta precisão
¢ AL-1400Cx8M ¢
|
| Introdução: |
Nós, " Timeway Machine " oferecemos uma ampla gama de tornos universais, a partir de150 mmaté1000 mm Altura do centro, e a distância entre os centros de750 mmaté6000 mm.
Para os tornos pesados, existe um desdobramento da distância entre os centros de8000 mmaté18000 mm
, Max. peso do peso de3 toneladasaté32 toneladas, e largura da cama (600mm, 755mm, 970mm, 1100mm, 1600mm)Aumento correspondente ao longo do balanço e do peso da máquina para assegurar uma maior estabilidade e uma maior vida útil.
| Parâmetro técnico: |
| Especificações | Unidade | AL-1400C | |
| Capacidades | Balança-te sobre a cama. | mm | 1400 |
| Vire o vagão | mm | 1010 | |
| Comprimento máximo da peça de trabalho | mm | O número de unidades de produção deve ser igual ou superior a: | |
| Duração máxima de rotação | mm | 2800/3800/4800/5800/7800/9800/11800/13800/15800/17800 | |
| Largura do leito | mm | 970 | |
| Torque máximo do fuso | N.m | 12590 | |
| Max. força de corte | N | 45000 | |
| Max. força longitudinal | N | 18000 | |
| Peso máximo da peça de trabalho | Quilos | 10000 | |
| Espinha | Dia. do fuso através do buraco | mm | 130 |
| Orifícios de fuso mais afiados | - | Métrica 140 | |
| Número de voltas para a frente | espécies | 21 espécies | |
| Número de voltas para trás | espécies | 12 espécies | |
| Faixa de velocidades do fuso | r/min | Para a frente:3.15-315, para trás:3.5-291 | |
| Alimentos para animais & Fios | Longitudinal e transversal | espécies | 56 espécies |
| Faixa de movimento da alimentação | mm | Longitudinal:0.1-12, transversal:0.05-6, deslize superior:0.025-3 | |
| Número de fios métricos | espécies | 44 espécies | |
| Faixa do fio métrico | mm | 1-120 | |
| Número de fios de polegada | espécies | 31 espécies | |
| Faixa de fios de polegada | TPI | 28-1/4 | |
| Número de fios do módulo | espécies | 45 espécies | |
| Faixa do fio do módulo | mm | 0.5-60 | |
| Número de diâmetros | espécies | 38 espécies | |
| Faixa de dia. | DP | 1/2-56DP | |
| Ponto de ferramentas | Tamanho da haste da ferramenta | mm | 45x45 |
| Intervalo de balanço do poste de ferramenta | ° | ± 90° | |
| Max. viagem de transporte | mm | 2900/3900/4900/5900/7900/9900/11900/13900 | |
| Viagem máxima do deslizamento transversal | mm | 650 | |
| Max. deslocamento do slide superior | mm | 300 | |
| Rápido do poste de ferramenta | mm/min | Longitudinal:3740, Transversal:1870, diapositiva superior:935 | |
| Aquecimento | Dia. de penas de cauda | mm | 220 |
| Viagem da pena de cauda | mm | 300 | |
| Orifícios afiados de penas de cauda | - | Morse n.o 6 | |
| Outros | Potência do motor principal | kW | 22 |
| Potência do poste de ferramenta | kW | 1.5 | |
| Dimensão global da máquina | Duração | mm | 6020/7020/8020/9020/11020/13020/15020/17020 |
| Largura | mm | 1995 | |
| Altura | mm | 2325 | |
| Peso da máquina | Quilos | 15000/16300/17500/18800/20500/22000/25500/27500 | |
| Acessórios: |
| Acessórios de série:
| Acessórios opcionais: |
|
|
|
| Peça de ensaio: |
| Superfície externa giratória Após a máquina atender a toda a precisão geométrica, vamos testar a barra no torno horizontal, e verificar a precisão de processamento real (Rondura e cilindricidade). | Superfície de viragem Depois que a máquina atende a toda a precisão geométrica, nós também usinagem das peças da placa, e verificar a verticalidade do slide cruzado. |
| |
| Detalhes da máquina: |
| Caixa de fusão e caixa de alimentação:
O torno de alta precisão pode ganhar velocidade de fuso em várias etapas e velocidade de alimentação por alças de mudança. O torno horizontal pesado pode cortar vários tipos de fios. Proteção de segurança opcional para o chuck de 4 mandíbulas. |
| |

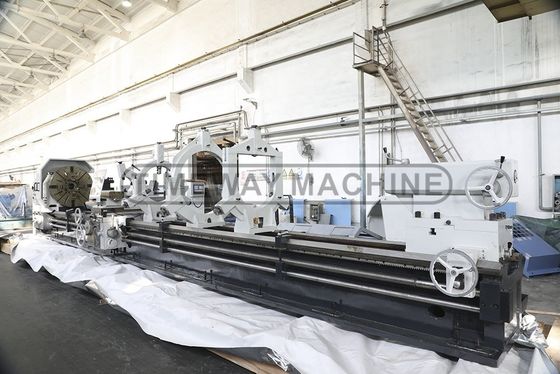

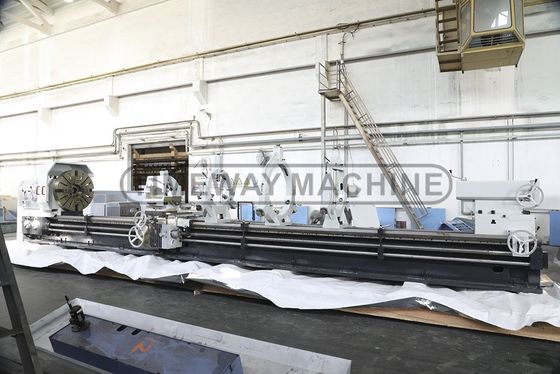

| Carro e repouso fixo:
Cama de alta rigidez com 970 mm de comprimento, o que garante que a máquina tenha uma forte estabilidade e alta precisão. 3pcs Reposas estáveis são padrão para torno de alta precisão AL-1400Cx8M. A carruagem pode realizar alimentação automática e rápida. |
| |
| |

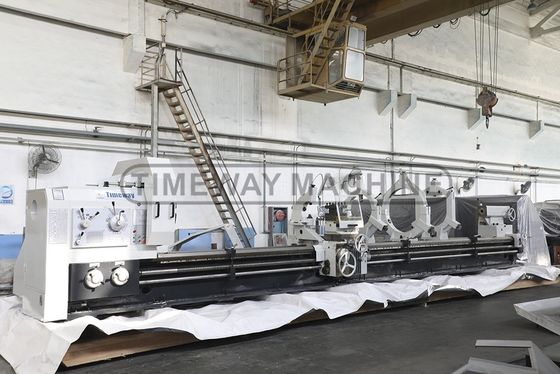

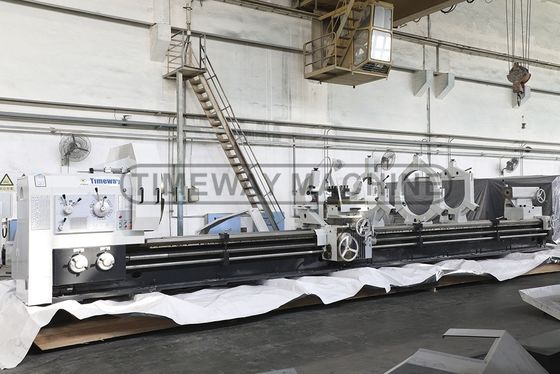

| Pronto para embarque: |
P: Por que escolher a Timeway Machine?
A: 1. Alta qualidade com preço competitivo;
2. Equipe profissional de I & D e 25 anos de experiência em exportação;
3. Exportados para mais de 60 países;
4. Certificados CE, ISO;
5. Serviço ONLINE 24 horas (Skype, WhatsApp, Wechat, Trademanager);
6. Garantia de qualidade de 12 meses;
7. Engenheiros estrangeiros disponíveis para resolver problemas;
P: Tem QC ou quaisquer normas de segurança para as suas máquinas?
R: Sim, estabelecemos um departamento de controlo de qualidade muito rigoroso para garantir a boa qualidade.
Q: Qual é o MOQ?
A: 1 conjunto (apenas algumas máquinas de baixo custo serão mais de 1 conjunto)
P: E os termos de pagamento?
A: 1) T/T com pagamento antecipado de 30% e pagamento do saldo de 70% a pagar antes da expedição;
2) LC irreversível à vista;
3) Western Union, MoneyGram, etc.
P: Que tal a garantia?
R: O período de garantia é de um ano após a entrega.
