O torno é equipado com dois parafusos que permitem agarrar de forma poderosa peças longas.

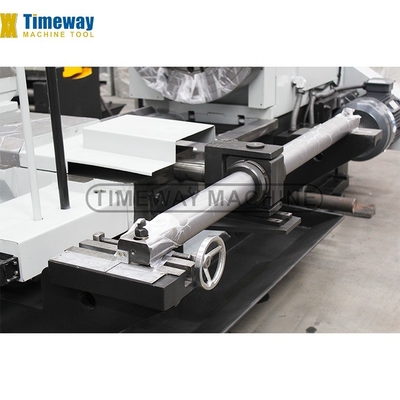

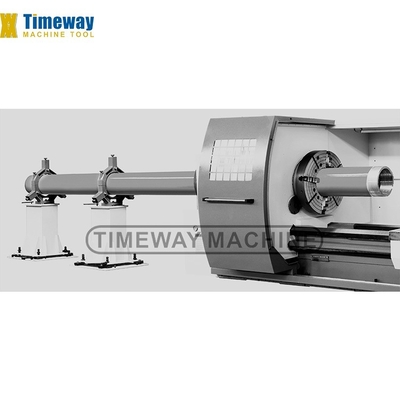

O torno é equipado com um suporte traseiro que podepeças de suporte auxiliar mais longas.
 |

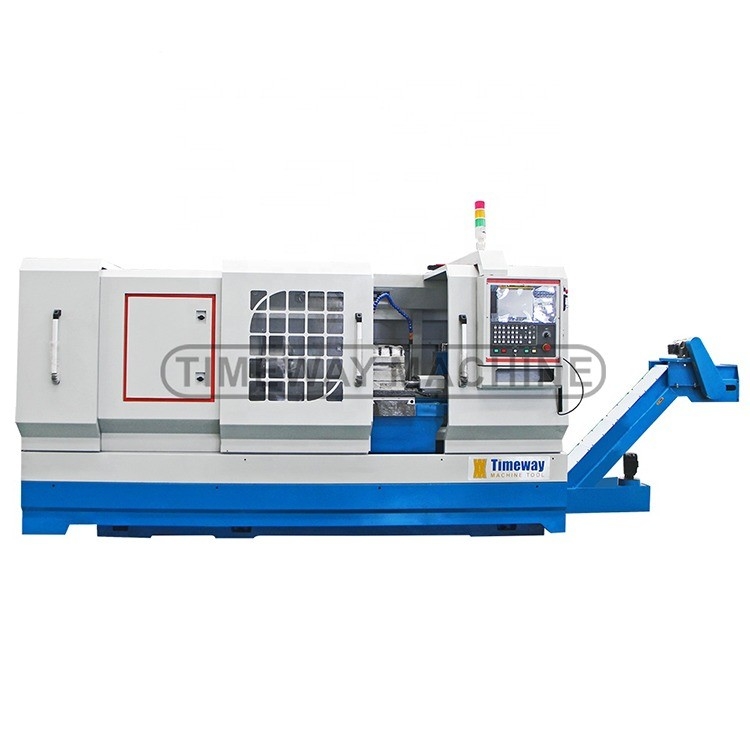

3000mm Max. Torno comprimento CNC Oil Country torno para processamento de metal de precisão
Detalhes do produto:
| Lugar de origem: | Henan, China |
| Marca: | Timeway |
| Número do modelo: | QK-390 |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 conjunto |
|---|---|
| Preço: | $26,850.00/sets 1-2 sets |
| Detalhes da embalagem: | Casas de madeira (podem ser fumigadas) |
| Habilidade da fonte: | 150 conjuntos por mês |
|
Informação detalhada |
|||
| Tipo: | Horizontal | Comprimento máximo da peça (mm): | 3000 |
|---|---|---|---|
| Estrutura: | Torno da cama lisa | Capacidade de usinagem: | Inquérito nós |
| Largura da cama (mm): | 400 milímetros | Potência do motor do fuso ((kW): | Inquérito nós |
| Número de espinhas: | Solteiro | Número de eixos: | 3 |
| Viagem (Eixo X) ((mm): | 520 milímetros | Viagem (Eixo Z) ((mm): | 380 milímetros |
| Precisão de posicionamento (mm): | Inquérito nós | Repetitividade (X/Y/Z) (mm): | Inquérito nós |
| Dimensão ((L*W*H): | 6500*2220*2120 | Voltagem: | 220V/380V, 50Hz |
| Sistema de controlo CNC: | FANUC/SIEMENS/GSK | Estações de postes de ferramentas: | 12, 8, 4 |
| Peso (kg): | 12000 | Garantia: | 1 ano |
| Principais pontos de venda: | Preço competitivo | Relatório de ensaio da máquina: | Fornecido |
| Inspecção de saída por vídeo: | Fornecido | Garantia dos componentes principais: | 1 ano |
| Tipo de máquina: | Torno do CNC da cama lisa | Nome do produto: | Torno Mechine do CNC |
| Palavra chave: | Máquina do torno do metal do CNC | Precisão: | Máquina da elevada precisão |
| Função: | Fabricação de metais | Sistema de controlo: | SIEMENS GSK FANUC (opcional) |
| Processamento: | Máquina de torno para trabalho de metais | Distância entre centros: | 3000 mm |
| Aplicação: | produto de metal | Tipo de produto: | Máquina de torneamento CNC horizontal |
| Condição: | Novos | Tipo de Toolpost: | Inquérito nós |
| Localização da sala de exposição: | Egito, Vietname, Rússia | Tipo de comercialização: | Produto quente 2019 |
| Anos: | 2023 | Velocidade máxima do eixo (rpm): | 320 rpm |
| Espinha de perfuração ((mm): | 390 | Max. comprimento giratório (mm): | 3000 |
| Indústrias aplicáveis: | Inquérito nós | Componentes essenciais: | Rolamento, motor, bomba, engrenagem, PLC, recipiente de pressão, motor, caixa de engrenagens, nos pe |
| Porto: | Porto da China | ||
Descrição de produto
Descrição dos produtos
Aplicações do torno CNC para a extracção de óleo:
O torno CNC para a extracção de petróleo satisfaz os requisitos especiais dos utilizadores das indústrias do petróleo, geológica, mineira e química, bem como da irrigação e drenagem agrícola,é capaz de cortar vários fios de tubos retos e cônicos de juntas de união, barras de perfuração, tubos de fundição, tubos de drenagem, tubos de fundição de poços e tubos de bomba de água mais economicamente e eficientemente em comparação com o torno do motor,pode servir como um torno de motor para cortar várias métricas, com rolos, eixos e discos.
√ Sistema CNC FANUC/SIEMENS/GSK √ Garrafa de grande diâmetro (frente e traseira)√ Centros mortos √ Post de ferramentas elétricas de 4 estações √ Sistema de arrefecimento √ Lâmpada de trabalho √ Lâmpada piloto √ Guarda semi-fechada √ Gerador de pulso manual (MPG) √ Sistema de lubrificação automática √ Pistola de óleo √ movimentação manual do tailstock √ Ferramentas e caixa de ferramentas √ Cuneira e parafusos de nivelamento √ Manual de utilização (em inglês) | - Pneumático. _ Outro post de ferramenta _ Descanso constante _ Segue o resto Ar condicionado _ Transportador de chips _ Suporte traseiro para tubo longo _ Centros em tempo real |
Especificações | Unidade | QK-280 | QK-330 | QK-360 | QK-390 |
Faixa de roscas para tubos | mm | 130 a 260 | 190 a 320 | 190 a 350 | 190 a 380 |
Max. Vira-te para a cama. | mm | 1000 | 1000 | 1100 | 1000 |
Max. balança sobre o deslizamento cruzado | mm | 630 | 610 | 730 | 610 |
Comprimento máximo da peça de trabalho | mm | 1500/2000/3000 | 1500/3000 | 1500/2000/3000 | 15003000 |
Duração máxima de rotação | mm | 1300/1800/2800 | 1250/2750 | 1300/1800/2800 | 1250/2750 |
Duração do guiamento | mm | 755 | 755 | 755 | 755 |
Nas do fuso | - | A2-20 | Tipo de fio | A2-20 | Tipo de fio |
Espinhas cónicas | - | 1:20 | - | 1:20 | - |
Furo de fuso | mm | 275 | 330 | 360 | 390 |
Conicidade do centro do fuso | - | MT6 | - | MT6 | - |
Velocidade do fuso | RPM | 5-400 (automático. 4 passos) | 10-280 (manual 3) | 5-320 (auto. 4passos) | 8-205 (manual 3) |
Viagem no eixo X | mm | 570 | 520 | 540 | 520 |
Tipo de torre | mm | V4 | V4 | V4 | V4 |
Comprimento da máquina | mm | 4800/6300/8300 | 5000/6500 | 4800/6300/8300 | 5000/6500 |
Largura da máquina | mm | 2520 | 2080 | 2520 | 2220 |
Altura da máquina | mm | 2120 | 2080 | 2120 | 2120 |
Peso da máquina | toneladas | 11 de Setembro de 2013 | 11.5/12.5 | 11 de Setembro de 2013 | 12/13 |
Detalhes da máquina
Para os veículos de passageiros de passageiros de passageiros de passageiros de passageiros de passageiros de passageiros de passageiros de passageiros:

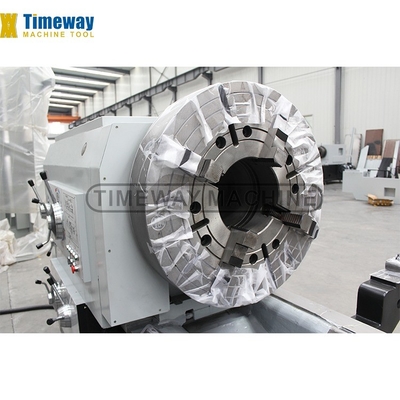

O torno padrão é equipado com dois chucks (3-maxilar ou 4-maxilar), o eixo pode atender diferentes diâmetros de barras longas, o furo do eixo inclui 130mm, 200mm, 225mm, 255mm, 280mm, 300mm, 330mm, 360mm,390 mm, 440mm, 520mm, 630mm, e furo do fuso personalizado (5,1" ~ 24,8 ′′).
Torreta elétrica de 4 estações:
- Adotar torreta elétrica de marca famosa, alta precisão de posicionamento.
Cauda:
- A cauda móvel manual é padrão, a cauda móvel elétrica é opcional.
Sistema CNC:
SIEMENS, FANUC, MITSUBISHI, FAGOR, KND, HNC, GSK, etc. para a sua escolha.
Linha de produção automática de fios de tubos de aço (opcional):
Ensaio - redondidade e cilindricidade:
Precisão de rotação da superfície externa da barra, precisão do ensaio:
Rondosidade: inferior a 0,01 mm;
Cinturão: inferior a 0,025/300 mm
Teste - verticalidade:
Precisão de rotação da superfície final do disco, precisão do ensaio:
Verticalidade: inferior a 0,02/300 mm
Teste de rugosidade:
Precisão de rotação da superfície externa da barra, precisão do ensaio: rugosidade: Ra1,6um
Teste de rotação dos fios:
Fios cónicos de torneamento fino (cónico: 1:16, passo do fio: 3,175 mm), após teste por dispositivo de medição especial, pode atender erro acumulado de passo para 0,015/25,4 mm.
Peças de ensaio abrangentes(apenas para torno CNC para produção de óleo):
Todos os tornos CNC devem realizar um processo de corte final após todas as inspecções padrão da máquina, através do corte da superfície externa, passos, superfície de arco, superfície cônica, etc.,para inspecionar a estabilidade do sistema CNC e o desempenho geral da máquina.
Por que escolher-nos
Interferômetro a laser Renishaw (apenas para torno CNC para produção de óleo):
Antes da entrega, adota o laser RENISHAW do Reino Unido para fazer testes de precisão dinâmica e deslocamento, para que a máquina tenha a alta precisão de posicionamento e precisão de reposicionamento.
