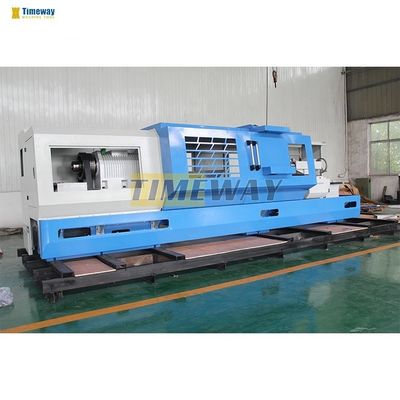

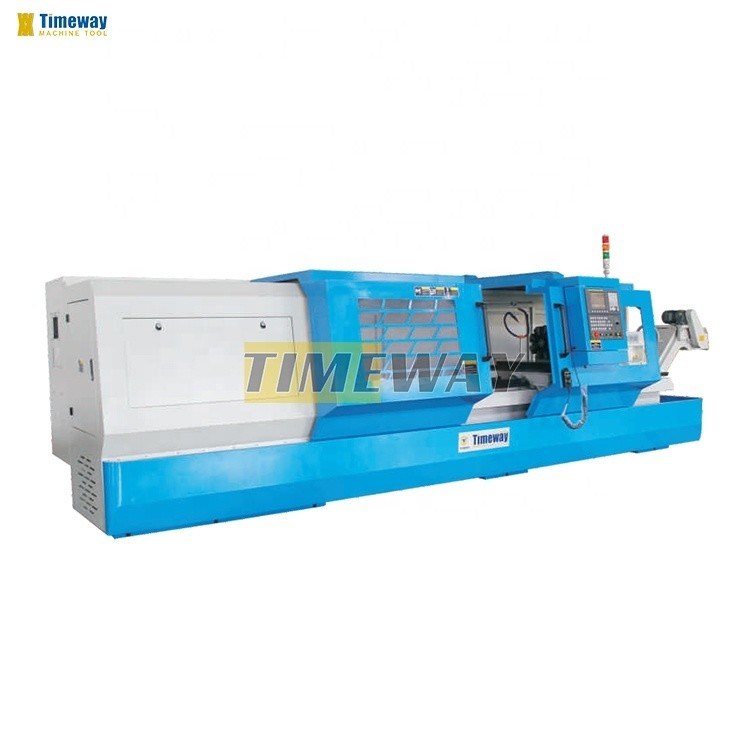

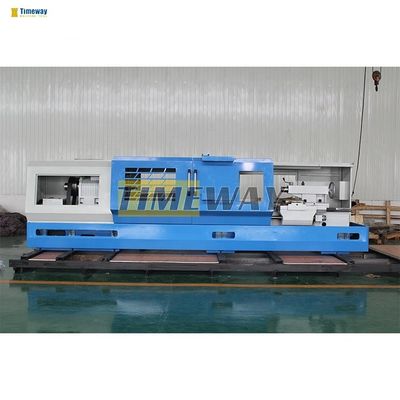

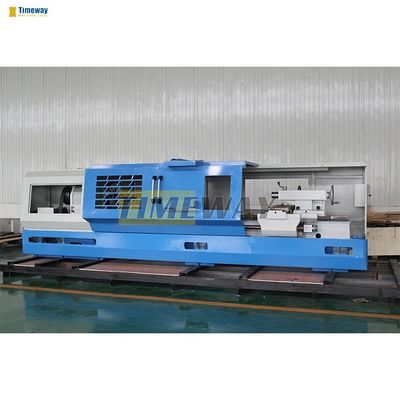

Máquina de torneamento de torno CNC de 2 eixos horizontal de cama plana para torneamento de alta precisão
Detalhes do produto:
| Lugar de origem: | Henan, China |
| Marca: | TIMEWAY |
| Número do modelo: | CK-500; CK-660 |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 conjunto |
|---|---|
| Preço: | $28,999.00/sets 1-1 sets |
| Detalhes da embalagem: | caixa de madeira ou caixa de compensado, palete |
| Habilidade da fonte: | 800 conjuntos por ano |
|
Informação detalhada |
|||
| Tipo: | Horizontal | Comprimento máximo da peça (mm): | 1500 |
|---|---|---|---|
| Estrutura: | Torno da cama lisa | Capacidade de usinagem: | Carga pesada |
| Máximo Peso do Workpiece (quilogramas): | 3000 | Largura da cama (mm): | 390 milímetros |
| Potência do motor do fuso ((kW): | 15 | Número de espinhas: | Solteiro |
| Número de eixos: | 2 | Viagem (Eixo X) ((mm): | 365 milímetros |
| Viagem (Eixo Z) ((mm): | 1500 mm | Precisão de posicionamento (mm): | ±0.001 |
| Repetitividade (X/Y/Z) (mm): | ± 0.008 | Dimensão ((L*W*H): | Para a utilização em veículos automóveis |
| Voltagem: | 200 V - 460 V | Sistema de controlo CNC: | Siemens 808d |
| Estações de postes de ferramentas: | 4 | Peso (kg): | 2500 |
| Garantia: | 1 ano | Principais pontos de venda: | Duração de vida |
| Relatório de ensaio da máquina: | Fornecido | Inspecção de saída por vídeo: | Fornecido |
| Garantia dos componentes principais: | 1 ano | Cores: | Opção personalizada |
| Espinha Taper: | Metric90 | Tipo de máquina: | Torno horizontal CNC pesado |
| Velocidade do fuso (manual): | 45 a 1600 rpm | Passos do fuso: | 3steps |
| Tipo de poste de ferramenta: | V4 | Velocidade de alimentação rápida no eixo X: | 8 mm/min |
| Velocidade de alimentação rápida no eixo Z: | 12 mm/min | Quill dia.: | 75 mm |
| Suavidade: | Ra1,6um | Condição: | Novos |
| Espinha de perfuração ((mm): | 105 | Indústrias aplicáveis: | Fabricação |
| Localização da sala de exposição: | Canadá, Reino Unido, Estados Unidos, França, Alemanha, Brasil, Peru, Paquistão, México, Rússia, Espa | Velocidade máxima do eixo (rpm): | 1600 rpm |
| Max. comprimento giratório (mm): | 1500 | Tipo de comercialização: | Produto quente 2021 |
| Componentes essenciais: | Rolamento, motor, bomba, engrenagem, recipiente de pressão, caixa de engrenagens, sistema CNC | ||
Descrição de produto
√ Sistema CNC FANUC √ 3 mandíbulas √ Post de ferramentas elétricas de 4 estações √ Lâmpada de trabalho √ Sistema de arrefecimento √ Gerador de pulso manual (MPG) √ Lâmpada piloto √ Bomba de lubrificação automática √ Ferramentas e caixa de ferramentas √ Cuneira e parafusos de nivelamento √ Manual de utilização (em inglês) | _ /GSK/SIEMENS Sistema CNC _ Garrafa hidráulica Ar condicionado _ Transportador de chips _ Configuração de ferramentas |
Especificações | Unidade | CK-500 | CK-660 |
Max. Vira-te para a cama. | mm | 500 | 660 |
Max. balança sobre o deslizamento cruzado | mm | 290 | 430 |
Distância entre centros | mm | 1000/1500/2000 | 1000/1500/2000 |
Duração máxima de rotação | mm | 1000/1500/2000 | 1000/1500/2000 |
Nas do fuso | - | A2-8 | D10 |
Furo de fuso | mm | 82 | 105 |
Tamanho do chuck | mm | 250 | 320 |
Viagem cruzada (X) | mm | 295 | 365 |
Viagem longitudinal (Z) | mm | 1000/1500/2000 | 1000/1500/2000 |
Velocidade de alimentação rápida no eixo X/Z | m/min | 8/12 | 8/12 |
Eixo X/Z min. unidade de alimentação | mm | 0.001 | 0.001 |
Tamanho da secção da ferramenta | - | V4 | V4 |

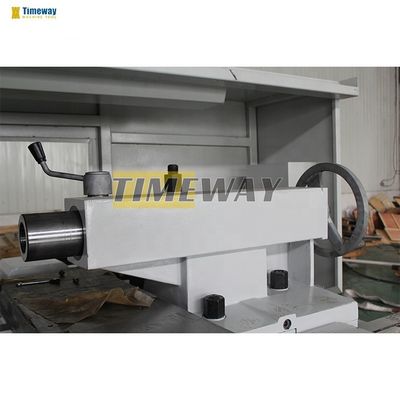

Diâmetro da pena do rabo | mm | 25x25 | 25x25 |
Viagem de penas de cauda | mm | 150 | 150 |
Pênis de cauda | - | MT5 | MT5 |
Potência do motor principal | kW | 7.5 | 15 |
Peso da máquina | Quilos | 2100/2300/2600 | 2100/2500/2800 |
- O quê?

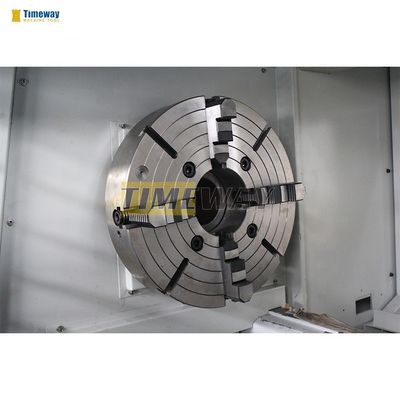

- 3 mandíbulas são padrão para peças de fixação auto-centrais
- Ferramenta de 4 mandíbulas independente e ferramenta hidráulica opcional
Torreta elétrica de 4 estações:
- Adotar torreta elétrica de marca famosa, alta precisão de posicionamento.
- Post de mudança rápida de ferramentas opcional
Sistema CNC:
SIEMENS, FANUC, MITSUBISHI, FAGOR, KND, HNC, GSK, etc. para a sua escolha.
Mudança manual do cavalo:
Operação flexível e simples, para reduzir a intensidade do trabalho e aumentar o prazer de operação.
Armário elétrico da norma CE:
Disposição elétrica clara e limpa;
Adotar componentes elétricos normalizados CE.
Bomba de lubrificação automática:
Lubrificar automaticamente e intermitentemente cada trilho de guia para prolongar a vida útil da máquina.
Torreta vertical de 4 estações:
Padrão
Turreta vertical de seis estações:
Opcional
Torreta horizontal de seis estações:
Opcional
Ensaio - redondidade e cilindricidade:
Precisão de rotação da superfície externa da barra, precisão do ensaio:
Rondosidade: inferior a 0,01 mm;
Cinturão: inferior a 0,025/300 mm
Teste - verticalidade:
Precisão de rotação da superfície final do disco, precisão do ensaio:
Verticalidade: inferior a 0,02/300 mm
Teste de rugosidade:
Precisão de rotação da superfície externa da barra, precisão do ensaio: rugosidade: Ra1,6um
Teste de rotação dos fios:
Fios cónicos de torneamento fino (cónico: 1:16, passo do fio: 3,175 mm), após teste por dispositivo de medição especial, pode atender erro acumulado de passo para 0,015/25,4 mm.
Partes de ensaio abrangentes:
Todos os tornos CNC devem realizar um processo de corte final após todas as inspecções padrão da máquina, através do corte da superfície externa, passos, superfície de arco, superfície cônica, etc.,para inspecionar a estabilidade do sistema CNC e o desempenho geral da máquina.
Interferômetro a laser Renishaw:
Antes da entrega, adota o laser RENISHAW do Reino Unido para fazer testes de precisão dinâmica e deslocamento, para que a máquina tenha a alta precisão de posicionamento e precisão de reposicionamento.
