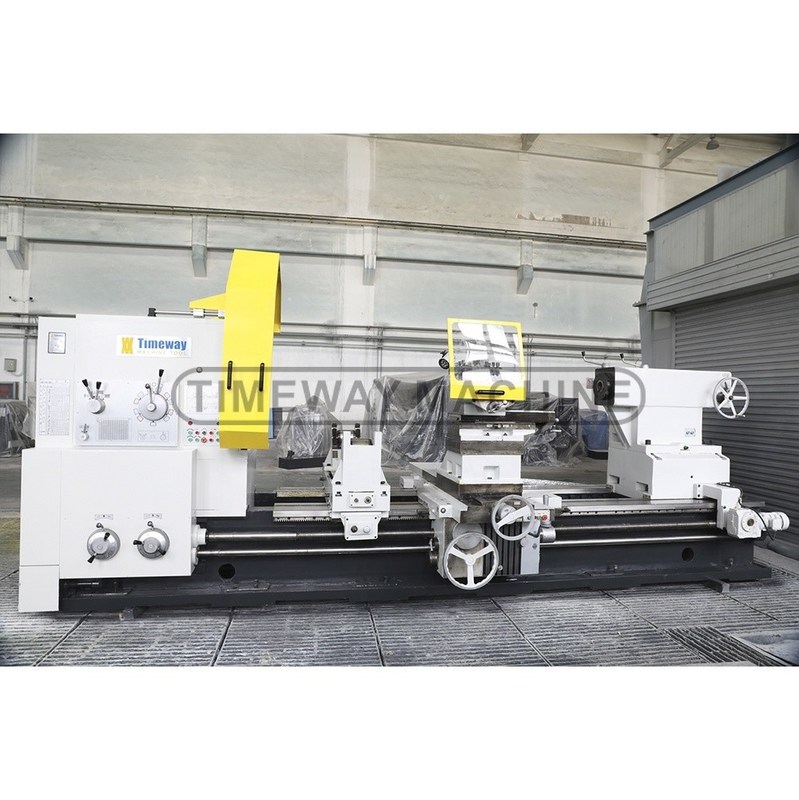

Velocidade do torno 3.15-315 21 Máquina de torno paralelo pesada 2000mm para Torno Paralelo
Detalhes do produto:
| Lugar de origem: | Henan, China |
| Marca: | TIMAC TIMEWAY |
| Número do modelo: | AL-2000 |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 conjunto |
|---|---|
| Preço: | $80,000.00/sets 1-2 sets |
| Detalhes da embalagem: | caixa de madeira ou caixa de compensado |
| Habilidade da fonte: | 50 conjuntos por mês. |
|
Informação detalhada |
|||
| Comprimento máximo da peça (mm): | 3000 | Intervalo de velocidade do fuso (rpm): | 3.15 - 315 rpm |
|---|---|---|---|
| Capacidade de usinagem: | Carga pesada | Largura da cama (mm): | 1100 |
| Tipo: | Horizontal | Potência do motor do fuso ((kW): | 30 |
| Voltagem: | A pedido do cliente | Dimensão ((L*W*H): | 6120x2430x2580 mm |
| Peso (kg): | 15000 KG | Garantia: | 1 ano |
| Principais pontos de venda: | Preço competitivo | Tipo de comercialização: | Produto ordinário |
| Relatório de ensaio da máquina: | Fornecido | Inspecção de saída por vídeo: | Fornecido |
| Garantia dos componentes principais: | 1 ano | Máximo Turning Diâmetro: | 2000 mm |
| Max. diâmetro de rotação da barra: | 1650 mm | Max. Peso da peça de trabalho: | 16 ou 20 toneladas |
| Velocidade do torno: | 3.15-315 (21); 3.5-291 (12) | Viagens no eixo X: | 900 mm |
| Viagem do slide superior: | 360mm | Diâmetro da manga do rabo: | 260 mm |
| Curso da luva do Tailstock: | 300 mm | Tipo de guia: | Largura 1100 mm trilhos retangulares |
| Serviço pós-venda prestado: | Apoio em linha | Condição: | Novos |
| Espinha de perfuração ((mm): | 100 | Indústrias aplicáveis: | Fabricação de máquinas |
| Localização da sala de exposição: | Canadá, Turquia, Reino Unido, Estados Unidos, Itália, França, Alemanha, Brasil, Peru, Rússia, África | Componentes essenciais: | Rodamento, bomba, engrenagem, motor, caixa de engrenagens, recipiente de pressão |
| Max. comprimento giratório (mm): | 2800 milímetros | Anos: | 2020 |
| Porto: | Porto da China | ||
Descrição de produto

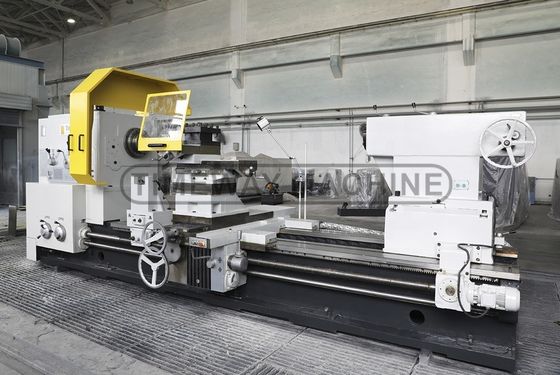

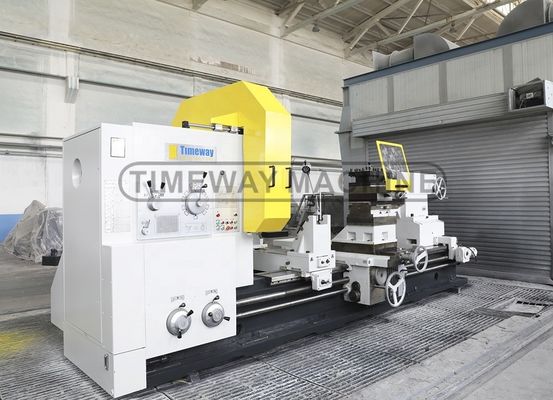

Máquina de tornos horizontais Máquina de tornos paralelos pesados
* * * AL-1250
* * * * AL-1600
* * * * * AL-1800
* * * * * AL-2000
As máquinas de torno paralelas de trabalho pesado são adequadas para várias operações de torção, tais como a torção de superfícies cilíndricas externas e internas, faces terminais e a torção de fios métricos ou de polegadas,Fios de módulo e fios de passo diametral, ect.
A rotação motorizada do curto cônico poderia ser feita pelo slide superior de forma independente, e a rotação motorizada do longo cônico poderia ser feita pelo slide superior combinado com alimentação longitudinal.
Características:
1Estes tornos paralelos de trabalho pesado adotam 1100 mm de largura retangular indução endurecido e terra de leito de guias, de modo de excelente estabilidade,de alta rigidez e com um peso máximo de 16 toneladas entre os centros.
2O fuso principal é de rolamentos de rolos de precisão com estrutura de suporte de três pontos, para garantir a alta precisão para a saída do torno paralelo.
3. Guias de sela com correia revestida de teflon, estrutura rotativa de plumas de cauda para minimizar o atrito e a geração de calor.
Principais especificações técnicas:
| Especificações | Unidade | AL-1250 | AL-1600 | AL-1800 | AL-2000 | ||
| Capacidades | Balança-te sobre a cama. | mm | 1250 | 1600 | 1800 | 2000 | |
| Vire o vagão | mm | 900 | 1250 | 1280 | 1650 | ||
| Comprimento máximo da peça de trabalho | mm | 3000 ~ 20000 | |||||
| Duração máxima de rotação | mm | 2800 ~ 19800 | |||||
| Duração do guiamento | mm | 1100 | |||||
| Espinha | Código do nariz do fuso | mm | A2-15 | ||||
| Espinha através de bole | mm | 100 | |||||
| Orifícios de fuso mais afiados | - | métrica 140 | |||||
| Número de velocidades de viragem para a frente | espécies | 21 espécies | |||||
| Número de velocidades de rotação para trás | espécies | 12 espécies | |||||
| Velocidade do fuso | Para a frente | r/min | 3.15~315 | ||||
| Para trás | r/min | 3.5~291 | |||||
| Movimento da alimentação | Número de alimentações por revolução ((longitudinal/transversal) | espécies | 56/56 espécies | ||||
| Alimentação por revolução | Longoitudinal | mm/r | 0.1~12 ((0.004"~0.473) ") | ||||
| Transversal | mm/r | 0.05~6 ((0.002"~0.236') | |||||
| Ponto superior do poste de ferramentas | mm/r | 0.025~3 ((0.001'~0.118") | |||||
| Número e alcance do fio métrico | mm | 44; 1 ~ 120 mm | |||||
| Número e faixa de fios de polegada | TPI | 3128 ~ 1/4 " | |||||
| Número e alcance do fio do módulo | mm | 45;0.5 ~ 60 mm | |||||
| Número e faixa de roscas diametrais | DP | 38■1/2~56DP | |||||
| Ponto de ferramentas | Distância entre a linha central do fuso e o plano de repouso da ferramenta | mm | 53 | ||||
| Secção da haste da ferramenta | mm | 50 | |||||
| Intervalo de balanço do poste de ferramenta | ° | ± 90° | |||||
| Max. deslocamento do slide superior | mm | 380 | |||||
| Viagem máxima do deslizamento transversal | mm | 740 ((29") | 850 (n.° 33") | 850 | 850 (((33") | ||
| Viagem do poste da ferramenta por giro do slide do slide superior ou transversal | mm | 0.05(0.002") | |||||
| Velocidade de viagem rápida | Longoitudinal | mm/min | 3740 | ||||
| Transversal | mm/min | 1870 | |||||
| Deslizamento superior | mm/min | 935 | |||||
| Aquecimento | Diâmetro da pluma da cauda | mm | 200 ((8") | ||||
| Viagem da pena de cauda | mm | 300 (((12") | |||||
| Furo de penas de cauda |
| Morse 6 | |||||
| Dimensão global da máquina | Altura | mm | 2120 | 2670 | 2770 | 2870 | |
| Largura | mm | 2360 | |||||
| Peso máximo da peça de trabalho | Quilos | 15000 (AL-2000x3M) | |||||
| Caixa de arremessos e carro:

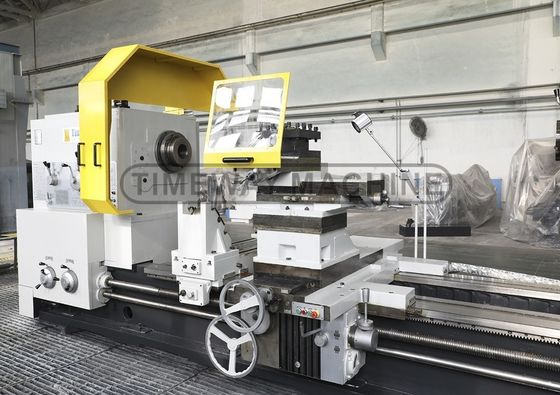

O nariz do fuso do torno paralelo é A2-15, padrão equipado com diâmetro de chuck de 4 mandíbulas de 1600 mm.
A máquina de torno paralela pode obter 33passos de velocidade do eixo através de mudanças de engrenagem, para garantir vários tipos de requisitos de processamento.

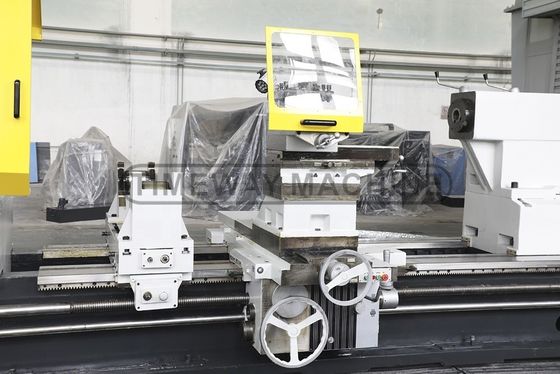

O carro do torno pode realizar corte automático e alimentação rápida na direção longitudinal, e terminar a alimentação mecânica para o poste de ferramenta superior.
|
| Armário elétrico:

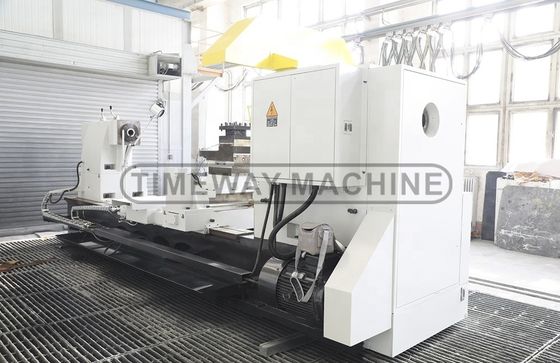

O armário elétrico é instalado na parte de trás do paralelo, é bonito e conveniente para transporte.
O gabinete elétrico é conforme com o padrão CE, todos os componentes elétricos adotam marca famosa, os clientes também escolhem a marca que você gosta.
| |
| | Para a utilização em veículos automóveis:
O padrão de torno paralelo de trabalho pesado está equipado com tailstock elétrico móvel, reduzindo a intensidade de trabalho dos operadores. |
| Descanso constante:
Como configuração padrão, o repouso constante atende a cortar barras finas e longas, para garantir a precisão de usinagem. | |
| | Suporte de rolos:
O suporte de rolos é utilizado para carregar peças pesadas e grandes, aumentar a capacidade de carga até 20 toneladas do torno paralelo. |
