3900 KG Peso 3725x1473x1622 mm Máquina de torneamento de torno de motor a quente para corte de fios
Detalhes do produto:
| Lugar de origem: | Henan, China |
| Marca: | TIMAC |
| Número do modelo: | AL-800Bx1500 |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 conjunto |
|---|---|
| Preço: | $25,000.00/sets 1-2 sets |
| Detalhes da embalagem: | Caixa de madeira |
| Habilidade da fonte: | 300 conjuntos por mês. |
|
Informação detalhada |
|||
| Comprimento máximo da peça (mm): | 1500 | Intervalo de velocidade do fuso (rpm): | 6 - 800 rpm |
|---|---|---|---|
| Capacidade de usinagem: | Carga pesada | Largura da cama (mm): | 550 |
| Tipo: | Horizontal | Potência do motor do fuso ((kW): | 11 |
| Voltagem: | 220V/380V/400V/415V/440V/460V | Dimensão ((L*W*H): | 3725x1473x1622 mm |
| Peso (kg): | 3900 quilogramas | Garantia: | 1 ano |
| Principais pontos de venda: | Alta precisão | Tipo de comercialização: | Produto ordinário |
| Relatório de ensaio da máquina: | Fornecido | Inspecção de saída por vídeo: | Fornecido |
| Garantia dos componentes principais: | 1 ano | CNC ou não: | Normal |
| Classificação automática: | Semi-automático | Cores: | Como ordem |
| Máximo Turning Diâmetro: | 800 mm | Max. diâmetro de rotação sobre o espaço: | 1000 mm |
| Comprimento da lacuna: | 300 mm | Peso máximo do workpiece: | 2000 kg |
| Peso do parafuso do eixo Z: | 12 mm | Cores de fibras: | Métrica, polegada, módulo, diâmetro |
| Tipo de guia: | Tipo V-flat | Condição: | Novos |
| Espinha de perfuração ((mm): | 100 | Indústrias aplicáveis: | Lojas de material de construção, lojas de reparação de máquinas, fábricas |
| Localização da sala de exposição: | Canadá, Reino Unido, Estados Unidos, Itália, França, Alemanha, Rússia, Austrália | Componentes essenciais: | Rodamento, bomba, engrenagem, motor, caixa de engrenagens, recipiente de pressão |
| Max. comprimento giratório (mm): | 1350 MILÍMETROS | Anos: | 2021 |
| Porto: | Porto da China | ||
Descrição de produto
| 2021 Hot China Engine Lathe Metal Turning Machine
¢ AL-800Bx1500
|
| Teste real: |
| Para a utilização em veículos automóveis: | ||
|
|
|
|
| Superfície de corte da extremidade: | |
|
|
|
| Acessórios de série:
| Acessórios opcionais: |
|
|
|
| Parâmetro técnico: |
| Ponto | Unidade | AL-630B | AL-800B | AL-940B | |
| Capacidades | Balança-te sobre a cama. | mm | 630 | 800 | 940 |
| Vire o vagão | mm | 350 | 520 | 660 | |
| Comprimento máximo da peça de trabalho | mm | 750, 1000, 1500, 2000, 3000, 4000, 5000, 6000, 7000, 9000, 10000, - | |||
| Duração máxima de rotação | mm | 600, 850, 1350, 1850, 2850, 3850, 4850, 5850, 6850, 8850, 9850, - | |||
| Duração do guiamento | mm | 550 | 550 | 550 | |
| Espinha | Nas do fuso |
| C11 | ||
| Furo do fuso | mm | 110 | |||
| Orifícios de fuso mais afiados |
| 1:20/120 | |||
| Faixa de velocidades do fuso | r/min | 7.5~1000 | 6~800 | 6~800 | |
| Número de velocidades do fuso |
| 18 espécies | |||
| Movimento da alimentação | Longitudinal e transversal | r/min | 64; 0,1 a 24.32 | ||
| Taxa de alimentação transversal a longitudinal |
| 1/2 | |||
| Percurso do parafuso do parafuso de condução | mm | 12 | |||
| Número e alcance do fio métrico | mm | 50■ 1~240 mm | |||
| Número e faixa de fios de polegada | T.P.I. | 26; 14 ~ 1 | |||
| Número e alcance do fio do módulo | mm | 530,5-120 mm | |||
| Número e faixa de roscas diametrais | T.P.I. | 24■ 28 ~ 1 | |||
| Velocidade de travessia rápida do transporte | mm/min | 4000 | |||
|
| Viagem máxima do deslizamento transversal | mm | 440 | 540 | 570 |
| Max. deslocamento do slide superior | mm | 200 | |||
| Secção da haste da ferramenta | mm | 32 | |||
| Aquecimento | Diâmetro da pluma da cauda | mm | 100 | ||
| Viagem da pena de cauda | mm | 250 | |||
| Furo de penas de cauda |
| Morse 5 | |||
| Outros | Potência do motor principal | kW | 11 | ||
| Massa da máquina | Quilos | 3200, 3400, 3700, 4200, 4700, 5800, 6800, 7800, 8800, 10800, 11800, - | 3400, 3600, 3900, 4400, 4900, 6000, 7000, 8000, 9000, 11000, 12000, - | 3900, 4100, 4400, 4900, 5400, 6500, 7500, 8500, 9500, 11500, 12500, - | |
| Dimensão global da máquina | Duração | mm | 2958, 3275, 3725, 4225, 5225, 6275, 7355, 8355, 9275, 11275, 12275,- | ||
| Largura | mm | 1393 | 1437 | 1430 | |
| Altura | mm | 1537 | 1622 | 1690 | |
| Características: |
- Esses tornos de motor são adequados principalmente para girar superfícies cilíndricas, cônicas e outras superfícies de balanço internas e externas, bem como vários fios métricos, módulos de polegadas e diâmetros.Também podem ser usados para abertura de ranhuras de óleo e cavilhas.
- A parede lateral da cama é construída com placas de costelas duplas, e a forma das costelas internas é de tipo caixa e combinação de costelas convexas.
- No avental, há um dispositivo operado por uma única alavanca, usado para a travessia rápida da carruagem.
- A frenagem do fuso e a mudança de direcção de rotação são controladas por sistema hidráulico ou por operação manual, segundo a sua escolha.
- A direção da sela é colada por materiais resistentes ao desgaste da correia suave TSF.
- Podemos equipar com um mecanismo de alimentação automática para o torno de potência.
- O slide superior pode ser usado independentemente para girar cone curto, ou em combinação com alimentação longitudinal girando superfície cônica longa.
| Detalhes da máquina: |

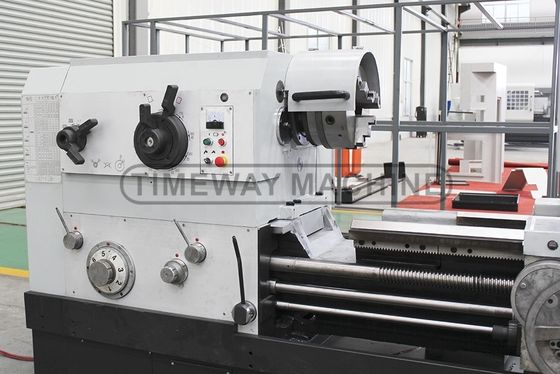

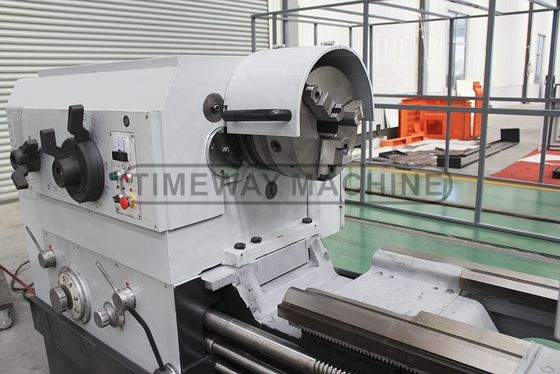

| 3 mandíbulas:
nariz de fuso C11 para conectar rapidamente o parafuso de 3 ou 4 mandíbulas. Proteção opcional para os operadores. |
| | O que é isto?
Velocidade do fuso de 18 passos para satisfazer vários tipos de exigências de processamento.
|

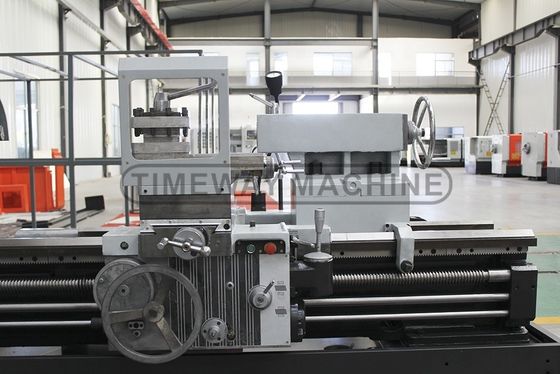

| | Carro e resíduos:
Todas as superfícies deslizantes são raspadas manualmente, a lacuna inferior a 0,04 mm, a fim de garantir a precisão da máquina e o movimento suave. |
| Espaçamento (facultativo):
O torno do leito de lacuna é equipado com uma lacuna desmontável para mecanizar peças de disco de grande diâmetro. |

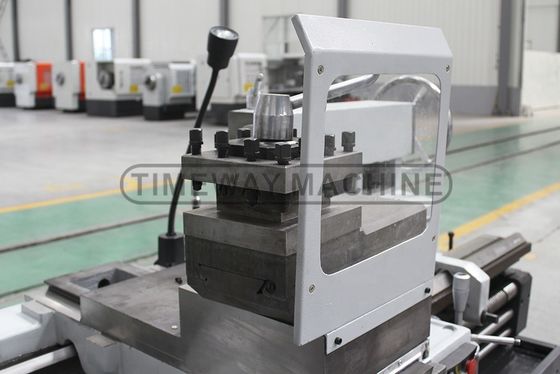

| Post de ferramentas de 4 estações:
O poste de ferramentas manual de 4 estações é padrão, com alta precisão de posicionamento. |

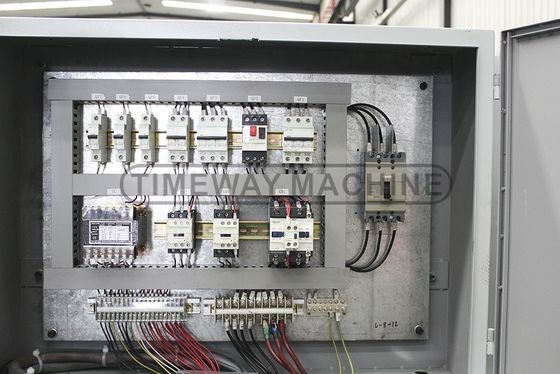

| Armário elétrico da norma CE:
Adotar componentes eléctricos Schneider, alta estabilidade e ação confiável. |

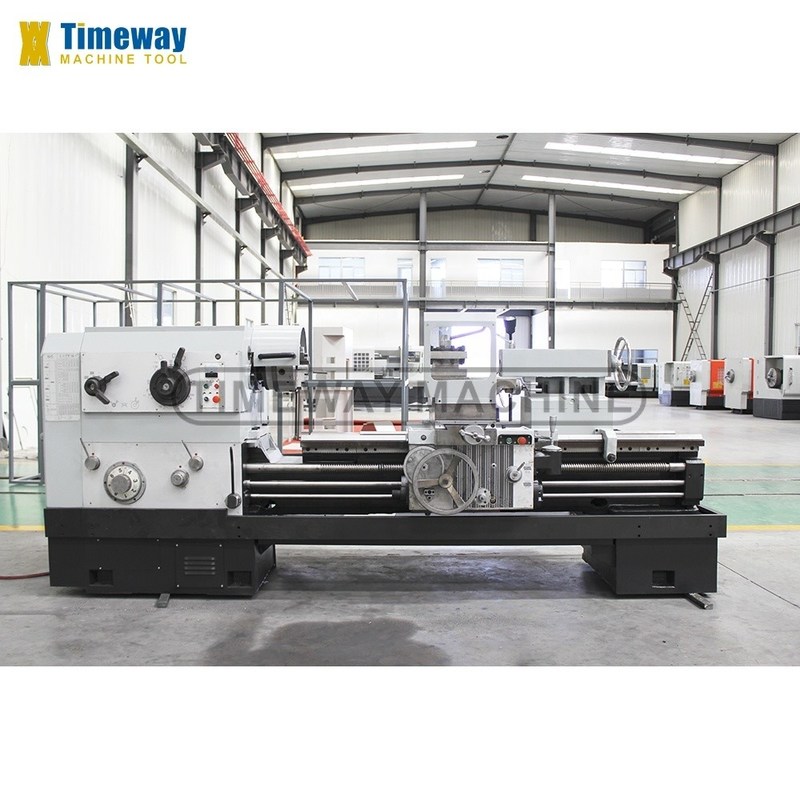

| Máquina acabada: |
| Pronto para embarque: |
