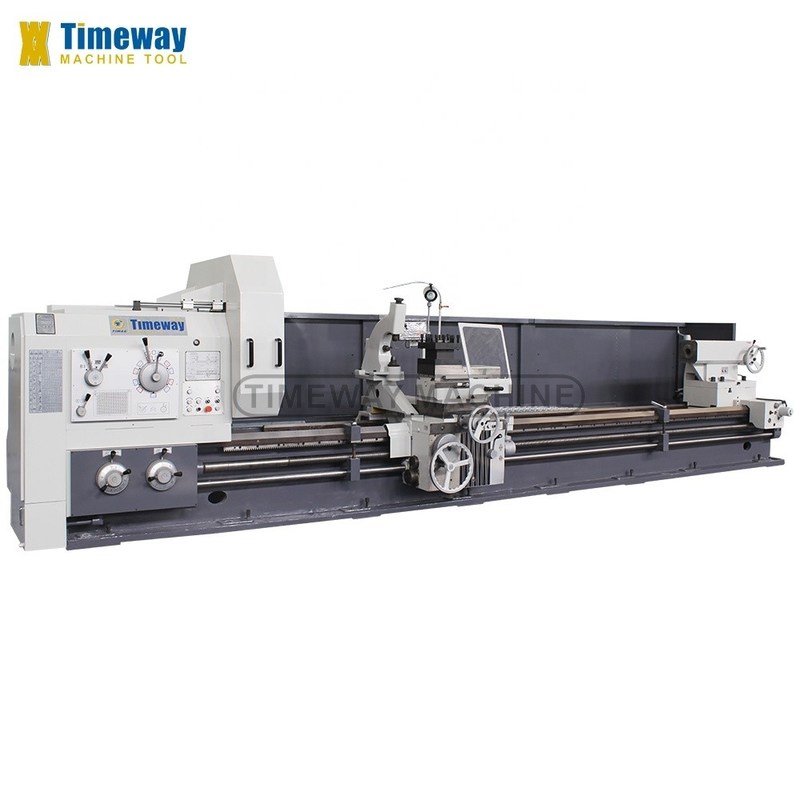

865mm balanço 6 toneladas de precisão Torno horizontal para trabalho pesado e peças de trabalho grandes
Detalhes do produto:
| Lugar de origem: | Henan, China |
| Marca: | TIMAC |
| Certificação: | CE, ISO |
| Número do modelo: | A partir de 1 de janeiro de 2014, a Comissão deve apresentar ao Parlamento Europeu e ao Conselho uma |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 conjunto |
|---|---|
| Preço: | $60,000.00/sets 1-2 sets |
| Detalhes da embalagem: | Caixa de madeira |
| Habilidade da fonte: | 300 grupos/grupos por Mês |
|
Informação detalhada |
|||
| Comprimento máximo da peça (mm): | 5000 | Intervalo de velocidade do fuso (rpm): | 3.15 - 315 rpm |
|---|---|---|---|
| Capacidade de usinagem: | Carga pesada | Largura da cama (mm): | 755 |
| Tipo: | Horizontal | Potência do motor do fuso ((kW): | 22 |
| Voltagem: | 220 V ~ 460 V | Dimensão ((L*W*H): | Como modelo da máquina |
| Peso (kg): | 12500 kg | Garantia: | 1 ano |
| Principais pontos de venda: | Duração de vida | Tipo de comercialização: | Produto quente 2021 |
| Relatório de ensaio da máquina: | Fornecido | Inspecção de saída por vídeo: | Fornecido |
| Garantia dos componentes principais: | 1 ano | Grau de precisão de trabalho: | IT6 |
| Resistência à corrosão: | Ra1,6um | Mandril: | 4 mandíbulas de chuck independente |
| Tamanho do Chuck: | 1000 mm | Diâmetro do balanço sobre a cama: | 1250 mm |
| Diâmetro do balanço sobre o deslizamento transversal: | 865 milímetros | Peso máximo da peça de trabalho: | 6 toneladas (OPT - 8 toneladas) |
| Curso transversal: | 580 mm | Viagem longitudinal: | 3000 milímetros |
| Condição: | Novos | Espinha de perfuração ((mm): | 130 |
| Indústrias aplicáveis: | Hotéis, lojas de vestuário, lojas de materiais de construção, lojas de reparação de máquinas, fábric | Localização da sala de exposição: | Canadá, Estados Unidos, Itália, França, Alemanha, México, Rússia, Espanha, África do Sul, Austrália |
| Componentes essenciais: | Rodamento, bomba, engrenagem, motor, caixa de engrenagens, recipiente de pressão | Max. comprimento giratório (mm): | 4800 mm |
| Anos: | 2020 | Porto: | Porto da China |
Descrição de produto
| Torno paralelo de metal Torno horizontal de trabalho pesado |
| Parâmetro técnico |
| Especificações | Unidade | AL-1000B | AL-1250B | AL-1400B | AL-1600B |
| Max. Vira-te para a cama. | mm | 1000 | 1250 | 1400 | 1640 |
| Max. balança sobre o deslizamento cruzado | mm | 615 | 865 | 1015 | 1250 |
| Distância entre centros | mm | 1500/2000/3000/4000/5000/6000/8000/10000/12000/- | |||
| Duração máxima de rotação | mm | 1300/1800/2800/3800/4800/5800/7800/9800/11800/- | |||
| Largura do leito | mm | 755 | 755 | 755 | 755 |
| Capacidade de carga | Quilos | 6000 (opção: 8000) | 6000 (opção: 8000) | 6000 (opção: 8000) | 6000 (opção: 8000) |
| Nas do fuso | - | A2-15 | A2-15 | A2-15 | A2-15 |
| Furo de fuso | mm | 130 | 130 | 130 | 130 |
| Espinhas cónicas | - | Métrica 140 | Métrica 140 | Métrica 140 | Métrica 140 |
| Faixa de velocidade do fuso | RPM | Para a frente: 3.15-315, CW: 3.5-291 | |||
| Passo de velocidade do fuso | passos | Para a frente: 21, para trás: 12 | |||
| Tipo de alimentação do eixo X/Z | espécies | 56/56 | 56/56 | 56/56 | 56/56 |
| Intervalo de alimentação | mm | Longitudinal: 0.1-12; Cruz: 0.05-6; Alto post de ferramenta: 0.025-3 | |||
| Variedade de fios métricos (tipos) | mm | 1-120 (44) | 1-120 (44) | 1-120 (44) | 1-120 (44) |
| Distribuição de fios de polegada (tipos) | TPI | 28-1/4 (31) | 28-1/4 (31) | 28-1/4 (31) | 28-1/4 (31) |
| Faixa de fios de módulo (tipos) | MP | 0.5-60 (45) | 0.5-60 (45) | 0.5-60 (45) | 0.5-60 (45) |
| Distribuição de fios de diâmetro (tipos) | DP | 1/2-56 (38) | 1/2-56 (38) | 1/2-56 (38) | 1/2-56 (38) |
| Distância entre o centro do fuso e a base da ferramenta | mm | 48 | 48 | 48 | 48 |
| Ângulo de giro do poste da ferramenta | ° | ± 90° | ± 90° | ± 90° | ± 90° |
| Viagem de deslizamento cruzado | mm | 520 | 580 | 580 | 630 |
| Viagem do slide superior | mm | 300 | 300 | 300 | 300 |
| Tamanho da secção da ferramenta | mm | 45x45 | 45x45 | 45x45 | 45x45 |
| Velocidade de alimentação rápida | mm/min | Longitudinal: 3740; Cruz: 1870; Alto post-ferramenta: 935 | |||
| Diâmetro da pena do rabo | mm | 160 | 160 | 160 | 160 |
| Viagem de penas de cauda | mm | 300 | 300 | 300 | 300 |
| Pênis de cauda | - | MT6 | MT6 | MT6 | MT6 |
| Potência do motor principal | kW | 22 | 22 | 22 | 22 |
| Comprimento da máquina | mm | 4600/5100/6100/7100/8100/9100/11100/13100/15100/- | |||
| Largura da máquina | mm | 2150 | 2150 | 2150 | 2150 |
| Altura da máquina | mm | 1700 | 1825 | 1950 | 2150 |
| Acessórios de série:
| Acessórios opcionais: |
|
|
|
| Características |
O torno horizontal é adequado para o processamento de peças grandes e médias de fundições, aços e metais não ferrosos.aborrecimento e nidificação, e pode transformar métricas vários fios internos e externos, tais como polegada, módulo e diâmetro.
1.Cama geral de alta rigidez com comprimento de 755 mm, o que garante que a máquina tenha uma forte estabilidade e alta precisão, e capacidade de carga de cama de 6000 kg.
2.Fusão padrão através do orifício para o orifício grande de 130 mm, e adotar o tipo de conexão do nariz do fuso A2-15, a precisão de escoamento do fuso é melhor.
3A máquina-ferramenta pode ser utilizada para cortar a superfície cónica curta do motor pelo poste de ferramenta superior, e a superfície cónica longa pode ser girada pelo poste de ferramenta superior e pela alimentação longitudinal.
4.Alta potência, alta rigidez e ampla gama de velocidades para cortes de alta velocidade e potência, gama de velocidades de 3,15-315 rpm com 33 velocidades.
5De acordo com as necessidades de usinagem, os clientes podem escolher o equipamento de movimentação elétrica, reduzir a intensidade de trabalho do operador e melhorar a eficiência do trabalho.
1Cama com alta rigidez.
O leito é feito de leito estrutural fundido. As costelas internas têm um layout razoável e alta rigidez, e o trilho de guia adota um processo de moagem de apagamento de frequência intermédia.Na superfície do guia deslizante, a tecnologia da placa de guia anti-reboque é adotada e as características dinâmicas, como o coeficiente de amortecimento do atrito, estão em um estado óptimo,evitando assim a ocorrência de rastejamento a baixa velocidade.
2.Alta rigidez e fuso de alta precisão.
A caixa de fuso adota uma estrutura simétrica para tornar a deformação térmica uniforme e evitar o deslocamento do centro do fuso.Para reduzir a deformação térmica, o cabeçote é lubrificado com um ciclo de banho de óleo.Melhorar a precisão e aumentar a rigidezOs engrenagens na cabeça são apagados e aterrados para garantir a transmissão precisa e baixo ruído.pequena deformação térmica e alta precisão, o que faz com que o fuso mantenha uma precisão relativamente estável durante a operação a longo prazo.
3.Caixa de fuso com estrutura simétrica ao calor para evitar a deriva do eixo do fuso.
| Detalhes da máquina |
| Caixa de eixo com 33passos de velocidade do eixo | Fornecedor padrão de 4 mandíbulas |
| | |
| Transporte com trilhos de PTFE | Estacionamento elétrico em movimento |
| |
| Diâmetro 130 mm fuso através do buraco | Motor principal de grande potência de 22 kW |
| |
| Equipamento elétrico de cabine de acordo com a norma CE | DRO opcional de dois e três eixos |
| |

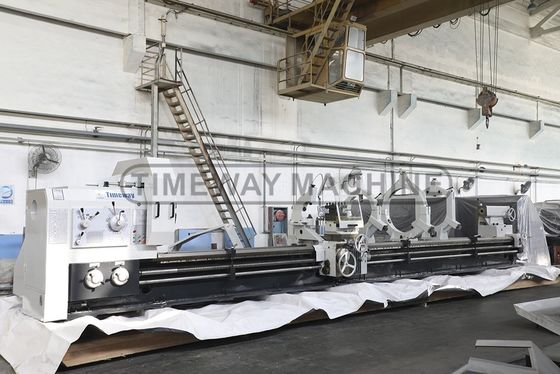

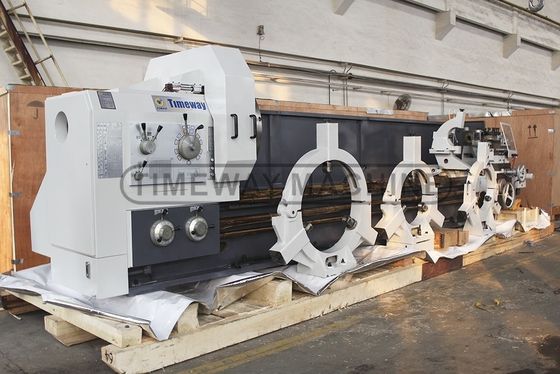

| Máquina finalizada para a remessa |
| AL-1250Bx5000 |
|
| Al-1250Bx8000 |
| |
| Al-1600Bx10000 |
| |
| AL-1600Bx6000 |
|
| AL-1000Bx3000 |
|
P:Porquê escolher a Timeway Machine?
A:1. Alta qualidade a preços competitivos;
2. Equipe profissional de I & D e 25 anos de experiência em exportação;
3. Exportados para mais de 60 países;
4. Certificados CE, ISO;
5. Serviço ONLINE 24 horas (Skype, WhatsApp, Wechat, Trademanager);
6. Garantia de qualidade de 12 meses;
7. Engenheiros estrangeiros disponíveis para resolver problemas;
P:Tem controlo de qualidade ou normas de segurança para as suas máquinas?
A:Sim, nós estabelecemos um departamento de controle de qualidade muito rigoroso para garantir boa qualidade.
P:Qual é o MOQ?
A:1 conjunto (apenas algumas máquinas de baixo custo serão mais de 1 conjunto)
P:E os termos de pagamento?
A:(1) T/T com 30% de pagamento adiantado e 70% de pagamento do saldo a pagar antes da expedição;
(2) LC irreversível à vista;
(3) Western Union, MoneyGram, etc.
P:E a garantia?
A:O período de garantia é de um ano após a entrega.
