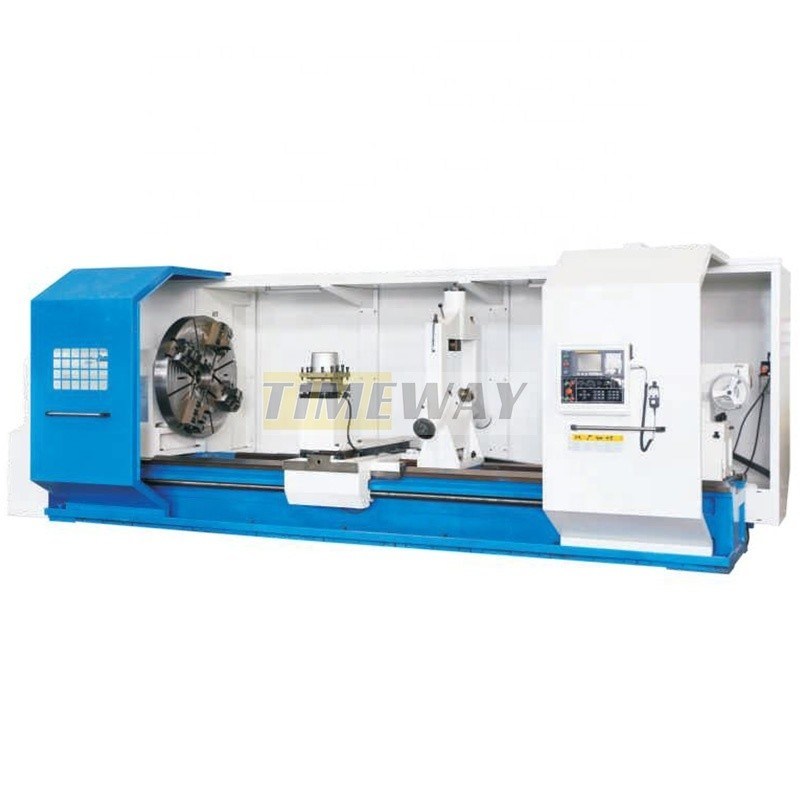

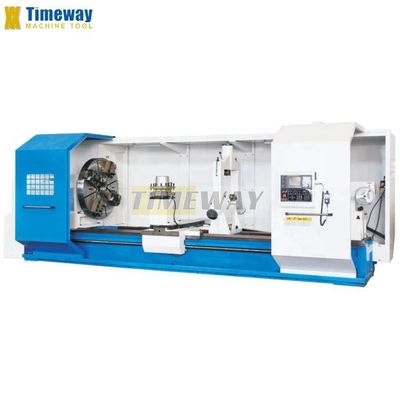

s Opção superior para torno horizontal CNC 1250 mm Max. comprimento da peça de trabalho torno de cama plana
Detalhes do produto:
| Lugar de origem: | China |
| Marca: | TIMAC |
| Número do modelo: | AK-1250C |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 conjunto |
|---|---|
| Preço: | $70,000.00/sets 1-2 sets |
| Detalhes da embalagem: | Casas de madeira (podem ser fumigadas) |
| Habilidade da fonte: | 150 conjuntos por mês |
|
Informação detalhada |
|||
| Tipo: | Horizontal | Comprimento máximo da peça (mm): | 1250 mm |
|---|---|---|---|
| Estrutura: | Torno da cama lisa | Capacidade de usinagem: | Carga pesada |
| Largura da cama (mm): | 50 mm | Potência do motor do fuso ((kW): | 30 QUILOWATTS |
| Número de espinhas: | Solteiro | Número de eixos: | 3 |
| Viagem (Eixo X) ((mm): | 3000 milímetros | Viagem (Eixo Z) ((mm): | 6000 milímetros |
| Precisão de posicionamento (mm): | ± 0,001 mm | Repetitividade (X/Y/Z) (mm): | ± 0,001 mm |
| Dimensão ((L*W*H): | 6520x2665x2680 mm | Voltagem: | 220/380V |
| Sistema de controlo CNC: | FANUC/SIEMENS/GSK | Estações de postes de ferramentas: | 4 |
| Peso (kg): | 13500 | Garantia: | 1 ano |
| Principais pontos de venda: | Alta precisão | Relatório de ensaio da máquina: | Fornecido |
| Inspecção de saída por vídeo: | Fornecido | Garantia dos componentes principais: | 1 ano |
| Tipo de máquina: | Torno horizontal CNC pesado | CNC ou não: | CNC |
| Palavra chave: | Torno CNC horizontal | Modelo: | AK-1250C |
| Balanço máximo sobre a cama: | 1250 mm | Distância entre centros: | 3000 milímetros |
| Capacidade de carga: | 10 000 kg | Furo de eixo: | 130 mm |
| Tamanho do poste de ferramenta: | 350*350 mm | Potência do motor principal: | 30 QUILOWATTS |
| Condição: | Novos | Localização da sala de exposição: | Canadá, Arábia Saudita, Indonésia, Paquistão, Rússia, Tailândia, Marrocos, Coreia do Sul, Colômbia, |
| Tipo de comercialização: | Novo produto 2020 | Indústrias aplicáveis: | Máquinas e aparelhos de reparação, fábricas, outros |
| Componentes essenciais: | rolamento, outro | Max. comprimento giratório (mm): | 2800 |
| Velocidade máxima do eixo (rpm): | 1 rpm | Espinha de perfuração ((mm): | 130 mm |
| Porto: | Porto da China | ||
Descrição de produto
Descrição dos produtos
*Esta série de leito de torno é a estrutura em forma de caixa tipo de uma peça, adota ferro fundido de alto padrão (HT300) uma fundição de moldagem, após o segundo tratamento de envelhecimento,tem a característica de desempenho estável; largura do caminho de guia (970 mm), boa rigidez, capacidade antivibração; o furo do fuso é de 130 mm, forte rigidez da cabeça, adaptando-se ao corte pesado.
*Câmbio automático de mudanças controlado pelo código M, a variação de velocidade sem passos dentro do turno é controlada pelo código S, alcançando velocidade sem passos e corte linear constante (opcional:Velocidade do fuso alterada manualmente, pode ser de 21 velocidades).
*A direção X e Z utilizam o parafuso de esferas de grau de moagem de precisão, garantindo uma alta precisão de processamento, precisão de posicionamento e precisão de reposicionamento.
*Alimentação longitudinal (Z): para 1000 mm-5000 mm, um servomotor CA instalado no lado esquerdo da caixa de alimentação aciona o parafuso de esferas através de um redutor planetário de alta precisão, durante mais de 6000 mm,É a estrutura de rack e pinion.
*Equipado com uma torre elétrica vertical de 4 estações, mas também de acordo com as necessidades de seus clientes, uma torre elétrica horizontal de 6 estações e uma torre elétrica horizontal de 8 posições podem ser escolhidas.
*A estrutura do tailstock é forte, que pode realizar corte pesado, também pode ser escolhido tailstock elétrico para alcançar movimento rápido automático e melhorar a eficiência.
*O motor do fuso adota um servomotor α ou um motor principal de frequência variável AC de alta potência de 30kw com conversor de frequência, a saída é grande e a faixa de velocidade variável é ampla.Equipado com o F1250mm padrão de quatro mandíbulas manual chuck.
*Equipado com um botão de segurança de parada de emergência, quando a máquina de torno deparar repentinamente com uma interrupção súbita de alimentação ou outras falhas, devido ao projeto especial do circuito de controlo,pode ser de auto-proteção para garantir que a máquina de torno e segurança do pessoal.
*Antes da entrega, todas as máquinas de torno devem ser testadas pelo detector laser britânico RENISHAW para detecção e compensação de precisão dinâmica,Assim, a máquina de torno tem uma alta precisão de posicionamento e precisão de posicionamento repetido.
*O sistema CNC utiliza o mais conhecido sistema internacional de controlo FANUC ou SIEMENS (também disponível para combinar outros sistemas de acordo com as necessidades do utilizador).Os programas e parâmetros podem ser transferidos através da interface USBO eixo X e o eixo Z são controlados ao mesmo tempo, tem uma linha reta, interpolação de arco e linha e uma variedade de outras funções de ciclo fixo e outras, a resolução mínima é de 0,001 mm.
*Câmbio automático de mudanças controlado pelo código M, a variação de velocidade sem passos dentro do turno é controlada pelo código S, alcançando velocidade sem passos e corte linear constante (opcional:Velocidade do fuso alterada manualmente, pode ser de 21 velocidades).
*A direção X e Z utilizam o parafuso de esferas de grau de moagem de precisão, garantindo uma alta precisão de processamento, precisão de posicionamento e precisão de reposicionamento.
*Alimentação longitudinal (Z): para 1000 mm-5000 mm, um servomotor CA instalado no lado esquerdo da caixa de alimentação aciona o parafuso de esferas através de um redutor planetário de alta precisão, durante mais de 6000 mm,É a estrutura de rack e pinion.
*Equipado com uma torre elétrica vertical de 4 estações, mas também de acordo com as necessidades de seus clientes, uma torre elétrica horizontal de 6 estações e uma torre elétrica horizontal de 8 posições podem ser escolhidas.
*A estrutura do tailstock é forte, que pode realizar corte pesado, também pode ser escolhido tailstock elétrico para alcançar movimento rápido automático e melhorar a eficiência.
*O motor do fuso adota um servomotor α ou um motor principal de frequência variável AC de alta potência de 30kw com conversor de frequência, a saída é grande e a faixa de velocidade variável é ampla.Equipado com o F1250mm padrão de quatro mandíbulas manual chuck.
*Equipado com um botão de segurança de parada de emergência, quando a máquina de torno deparar repentinamente com uma interrupção súbita de alimentação ou outras falhas, devido ao projeto especial do circuito de controlo,pode ser de auto-proteção para garantir que a máquina de torno e segurança do pessoal.
*Antes da entrega, todas as máquinas de torno devem ser testadas pelo detector laser britânico RENISHAW para detecção e compensação de precisão dinâmica,Assim, a máquina de torno tem uma alta precisão de posicionamento e precisão de posicionamento repetido.
*O sistema CNC utiliza o mais conhecido sistema internacional de controlo FANUC ou SIEMENS (também disponível para combinar outros sistemas de acordo com as necessidades do utilizador).Os programas e parâmetros podem ser transferidos através da interface USBO eixo X e o eixo Z são controlados ao mesmo tempo, tem uma linha reta, interpolação de arco e linha e uma variedade de outras funções de ciclo fixo e outras, a resolução mínima é de 0,001 mm.
Especificações | Unidade | AK-1250C | AK-1400C | AK-1600C | ||
Max. Vira-te para a cama. | mm | 1250 | 1400 | 1600 | ||
Max... deslize para cima do slide cruzado. | mm | 880 | 1010 | 1210 | ||
Distância entre centros | mm | Preço de transferência | ||||
Duração máxima de rotação | mm | 2800/3800/4800/5800/7800/9800/11800/- | ||||
Largura do leito | mm | 970 | 970 | 970 | ||
Capacidade de carga | Quilos | 10000 (opcional: 12000) | 10000 (opcional: 12000) | 10000 (opcional: 12000) | ||
Nas do fuso | - | A2-15 | A2-15 | A2-15 | ||
Furo de fuso | mm | 130 | 130 | 130 | ||
Espinhas cónicas | - | Métrica 140 | Métrica 140 | Métrica 140 | ||
Tamanho do tubo (4-maxilar) | - | 1250 | 1250 | 1250 | ||
Velocidade do fuso (hidráulico 4 passos, sem passos) | RPM | 5-320 | 5-320 | 5-320 | ||
Max. força de corte | N | 29400 | 29400 | 29400 | ||
Eixo X/Z min. unidade de alimentação | mm | 0.001/0.001 | 0.001/0.001 | 0.001/0.001 | ||
Velocidade de alimentação rápida no eixo X/Z | mm/min | 3000/6000 | 3000/6000 | 3000/6000 | ||
Viagem cruzada (X) | mm | 700 | 700 | 700 | ||
Tipo de poste de ferramenta | - | V4 | V4 | V4 | ||
Tamanho do poste de ferramenta | mm | 350x350 | 350x350 | 350x350 | ||
Tamanho da secção da ferramenta | mm | 40x40 | 40x40 | 40x40 | ||
Diâmetro da pena do rabo | mm | 220 | 220 | 220 | ||
Viagem de penas de cauda | mm | 300 | 300 | 300 | ||
Pênis de cauda | - | MT6 | MT6 | MT6 | ||
Precisão de trabalho | - | IT6-IT7 | IT6-IT7 | IT6-IT7 | ||
A rugosidade da superfície | Um... | Ra1.6 | Ra1.6 | Ra1.6 | ||
Potência do motor principal | kW | 30 | 30 | 30 | ||
Peso da máquina | Quilos | 13500/16500/18000/20000/22500/25000/28000/- | ||||
Comprimento da máquina | mm | 6520/7520/8520/9520/11520/13520/15520/- | ||||
Largura da máquina | mm | 2665 | 2665 | 2665 | ||
Altura da máquina | mm | 2680 | 2680 | 2680 | ||
·Sistema CNC FANUC/GSK/SIEMENS, ·Quatro mandíbulas, ·de potência não superior a 10 W, ·Luz de trabalho, ·Sistema de arrefecimento, ·Pulso manual(MPG), ·Centros mortos, ·Pistola de óleo, ·Lâmpada piloto, ·Uma bomba de lubrificação automática, ·Com motor a gás ·Ferramentas e caixa de ferramentas, ·Quebra de nivelamento& parafusos, ·Manual de funcionamento (em inglês). | ·um poste de ferramentas de 6/8 estações, ·Descanse bem. ·Segue o descanso, ·Guarda semi-fechada, ·Centros ao vivo, ·Ar condicionado, ·Transportador de chips. |
Por que escolher-nos
P: Por que escolher a Timeway Machine?
A: 1. Alta qualidade com preço competitivo;
2. Equipe profissional de I & D e 25 anos de experiência em exportação;
3. Exportados para mais de 60 países;
4. Certificados CE, ISO;
5. Serviço ONLINE 24 horas (Skype, WhatsApp, Wechat, Trademanager);
6. Garantia de qualidade de 12 meses;
7. Engenheiros estrangeiros disponíveis para resolver problemas;
P: Tem QC ou quaisquer normas de segurança para as suas máquinas?
R: Sim, estabelecemos um departamento de controlo de qualidade muito rigoroso para garantir a boa qualidade.
Q: Qual é o MOQ?
A: 1 conjunto (apenas algumas máquinas de baixo custo serão mais de 1 conjunto)
P: E os termos de pagamento?
A: (1) T/T com pagamento antecipado de 30% e pagamento do saldo de 70% a pagar antes da expedição;
(2) LC irreversível à vista;
(3) Western Union, MoneyGram, etc.
P: Que tal a garantia?
R: O período de garantia é de um ano após a entrega.
A: 1. Alta qualidade com preço competitivo;
2. Equipe profissional de I & D e 25 anos de experiência em exportação;
3. Exportados para mais de 60 países;
4. Certificados CE, ISO;
5. Serviço ONLINE 24 horas (Skype, WhatsApp, Wechat, Trademanager);
6. Garantia de qualidade de 12 meses;
7. Engenheiros estrangeiros disponíveis para resolver problemas;
P: Tem QC ou quaisquer normas de segurança para as suas máquinas?
R: Sim, estabelecemos um departamento de controlo de qualidade muito rigoroso para garantir a boa qualidade.
Q: Qual é o MOQ?
A: 1 conjunto (apenas algumas máquinas de baixo custo serão mais de 1 conjunto)
P: E os termos de pagamento?
A: (1) T/T com pagamento antecipado de 30% e pagamento do saldo de 70% a pagar antes da expedição;
(2) LC irreversível à vista;
(3) Western Union, MoneyGram, etc.
P: Que tal a garantia?
R: O período de garantia é de um ano após a entrega.
Deseja saber mais detalhes sobre este produto
