Máquina de torção de fios de tubo CNC de 2022 com peso de 5050 kg
Detalhes do produto:
| Lugar de origem: | China |
| Marca: | TIMAC |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 conjunto |
|---|---|
| Preço: | $100,000.00/sets 1-2 sets |
| Detalhes da embalagem: | Pacote padrão |
| Habilidade da fonte: | 500 conjuntos por ano |
|
Informação detalhada |
|||
| Tipo: | Horizontal | Comprimento máximo da peça (mm): | 3000 |
|---|---|---|---|
| Estrutura: | Torno inclinado da cama | Capacidade de usinagem: | Carga pesada |
| Máximo Peso do Workpiece (quilogramas): | 550 | Largura da cama (mm): | 550 mm |
| Potência do motor do fuso ((kW): | 7.5 | Número de espinhas: | Gêmeos |
| Número de eixos: | 2 | Viagem (Eixo X) ((mm): | 2750 milímetros |
| Viagem (Eixo Z) ((mm): | 320 milímetros | Dimensão ((L*W*H): | 5157x1360x1555mm |
| Voltagem: | 380 V 50 Hz | Sistema de controlo CNC: | A SIEMENS |
| Estações de postes de ferramentas: | 12 | Peso (kg): | 5050 |
| Garantia: | 1 ano | Principais pontos de venda: | Automático |
| Relatório de ensaio da máquina: | Fornecido | Inspecção de saída por vídeo: | Fornecido |
| Garantia dos componentes principais: | 1 ano | Máximo Workpiece Comprimento: | 3000 mm |
| Diâmetro do tubo comprimido: | 50-193 mm | Diâmetro de furo do eixo: | 200 mm |
| Escala de velocidade do eixo: | 30-300 rpm (sem passo) | Largura da cama: | 550 mm |
| Mandril: | Manual 3 mandíbula chuck (padrão) | Sistema CNC: | FANUC 0i-mate TD |
| Máximo Balanço Diâmetro: | 630 mm | Peso: | 5050kg |
| Potência: | 7.5/11kw ((motor principal) | Condição: | Novos |
| Indústrias aplicáveis: | Lojas de material de construção, lojas de reparação de máquinas, fábricas, obras de construção, ener | Localização da sala de exposição: | Estados Unidos, Itália, França, Arábia Saudita, Paquistão, Argentina, África do Sul, Austrália |
| Tipo de comercialização: | Novo produto 2020 | Componentes essenciais: | Rolamento, motor, bomba, engrenagem |
| Max. comprimento giratório (mm): | 3000 | Anos: | 2022 |
| Velocidade máxima do eixo (rpm): | 300 r.p.m | Espinha de perfuração ((mm): | 200 |
| Porto: | Porto da China | ||
Descrição de produto

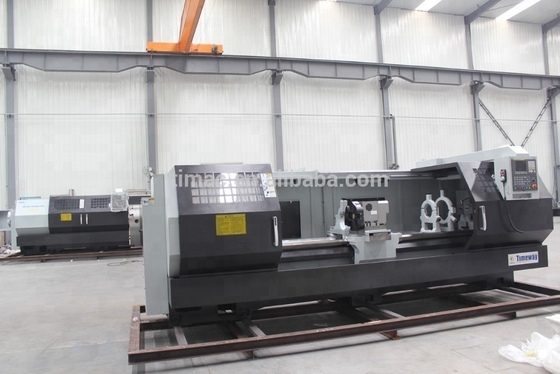

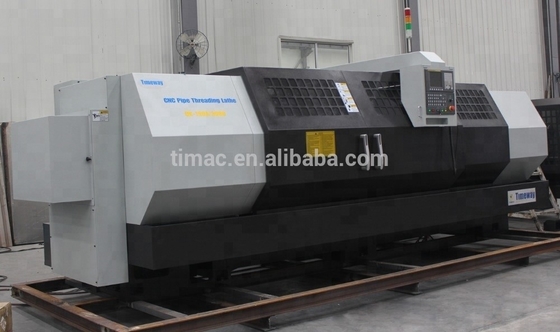

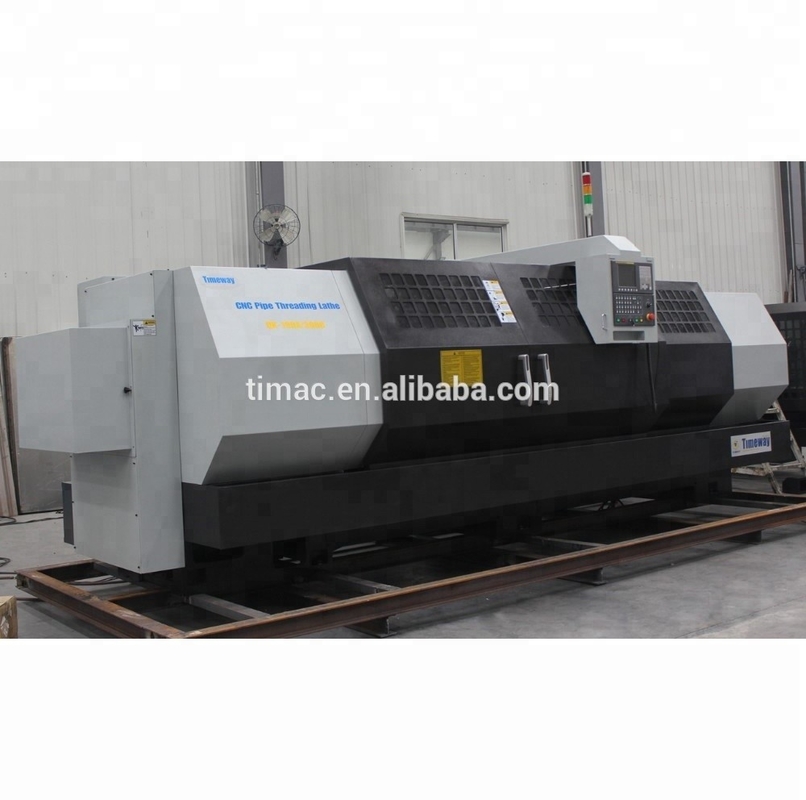

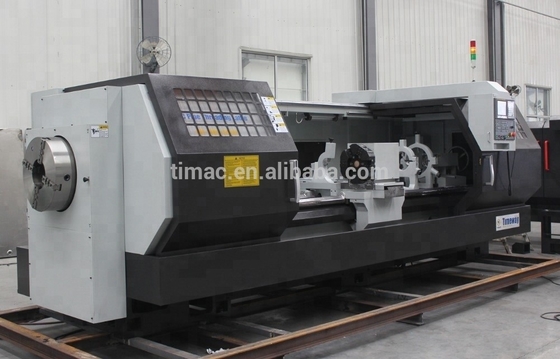

Torno de rosqueamento de tubos CNC
QK-360A QK-510A
Características:
- A máquina é desenvolvida para a torneira de roscas de tubulação de óleo e é adequada para todos os tipos de torneira de roscas de tubulação.
- É um sistema de controle de circuito fechado completo CNC torno de rosca de tubos, também pode ser usado como torno CNC comum.
- É adequado para o processamento de forma complexa do eixo, conjunto, as peças da placa, tais como virar face cilíndrica interna e externa, face cônica interna e externa, superfície de arco circular, face final,corte e canto, fios giratórios, etc.
- SA capacidade de adaptação e a elevada eficiência de processamento, a baixa taxa de sucata, a boa consistência do acabamento, podem reduzir os requisitos detrabalhadores qualificados.
- O volante eletrónico no painel de comando para a operação manual assegura a instalação fácil e rápida de novas peças e ferramentas.
- Acionamentos de alto binário e parafusos de esferas pré-carregados em todos os eixos.
- Incluindo um sistema de refrigerante de alto desempenho, uma unidade central de lubrificação e um transportador de chapas.
- De acordo com as exigências do cliente, fornecemos um chuck autocentrado de 4 mandíbulas e um poste de ferramentas horizontal de 6 estações, mas o equipamento padrão é um chuck de 3 mandíbulas e um poste de ferramentas vertical de 4 estações.
• Servo-motor Fuso de accionamento directo • Carro com poste de ferramentas de 6 estações • Cauda manual e repouso constante
Parâmetros técnicos:
| Especificações | Unidade | QK-190A | QK-360A | QK-510A |
| Max, mexe-te na cama. | mm | Φ630 | Φ1000 | Φ1200 |
| Max, vira a carruagem. | mm | Φ340 | Φ610 | Φ710 |
| Distância entre dois centros | mm | 3000 | 3000 | 3000 |
| Largura da cama | mm | 550 | 755 | 755 |
| Tipo de guia | - | Tipo V duplo (conforme pedido do cliente) | ||
| Diâmetro do buraco interno do fuso | mm | Φ200 | Φ390 | Φ520 |
| Diâmetro do tubo comprimido | mm | Φ50-193 | Φ190-380 | Φ330-510 |
| Tipo de chuck | mm | Manual 3 mandíbula | Manual 4 mandíbula | Manual 4 mandíbula |
| Etapas da velocidade do eixo | passo | 2 | 3 | 3 |
| Intervalo de velocidade do fuso | RPM | 30- 300 (sem passo) | 10- 200 (sem passo) | 10- 200 (sem passo) |
| Aumento de alimentação e intervalo de passo | mm | 0.001-40 | 0.001-40 | 0.001-40 |
| Viagem máxima do eixo X/Z | mm | X:320/520; Z:2750 | X:500; Z:2750 | X:500; Z:2750 |
| Velocidade rápida do eixo X/Z | mm/min | 4000 | 4000 | 4000 |
| Potência do servomotor de alimentação do eixo X/Z | Kw/N.m | X: 1,5/10; Z: 2,3/15 | X: 2.3/15; Z: 4.7/30 | X: 2.3/15; Z: 4.7/30 |
| Número de ferramentas | - | 4 Electro | 4 Electro | 4 Electro |
| Secção de ferramentas (H × W) | mm | 32×32 | 40×40 | 40×40 |
| Diâmetro da mangueira do rabo | mm | Φ100 | Φ140 | Φ140 |
| Viagem da mangueira de cauda | mm | 205 | 300 | 300 |
| Tapering da mangueira de cauda | - | MT5 | MT6 | MT6 |
| Potência do motor principal (Inverter) | kW | 7.5/11 | 22 | 37 |
| Bomba de refrigerante | kW | 0.125 | 0.15 | 0.15 |
| Sistema CNC | - | Controlador TD FANUC 0i-mate | ||
| Dimensões totais (L × L × H) | mm | 5157 × 1360 × 1555 | 5157 × 2200 × 1520 | 6100 × 2200 × 1750 |
| Peso da máquina | Quilos | 5050 | 12000 | 15000 |
Notas:O chuck manual de 4 mandíbulas é opcional, o equipamento padrão é o chuck autocentrado de 3 mandíbulas; A faixa de velocidade do fuso (servo motor) de 30-500rpm (sem passo) pode estar disponível.
Acessórios padrão:
| |
Acessórios opcionais:
| |
Precisão de trabalho real:
•Tiragem fina do fio de tubo cônico externo ((Cônico: 1:16, passo do fio: 3,175), atender erro acumulado de passo para 0,035/25,4 mm. Por precisão instrumento de medição especial para fio.pode processar as peças de alta qualidade que o cliente precisa através do nosso processamento real e medir repetidamente.
A maneira de manter a alta precisão da peça de trabalho de usinagem:
Para melhorar a precisão da máquina-ferramenta geral, projetamos um novo guia no eixo Z que guia duplo tipo V manter melhor precisão de usinagem..
Unidade electrónica e interferômetro a laser RENISHAW:
•O interferômetro a laser Renishaw de marca famosa não só pode medir a precisão de posicionamento do eixo X/Z e a precisão de reposicionamento e o bico traseiro, mas também pode compensar o passo segmentado no eixo X/Z.Assim, melhorando mais uma vez a precisão geral da máquina-ferramenta e precisão de usinagem, e a precisão do fio de usinagem.
Embalagem padrão da máquina-ferramenta:
Paleta de ferro de caixa e estrutura integrada com tubo de aço quadrado, em torno do encapsulamento de madeira compensada, à prova de chuva no topo da embalagem.
