A leitura digital de 2/3 eixos (DRO) está disponível.
O guarda Chuck está disponível.
 |

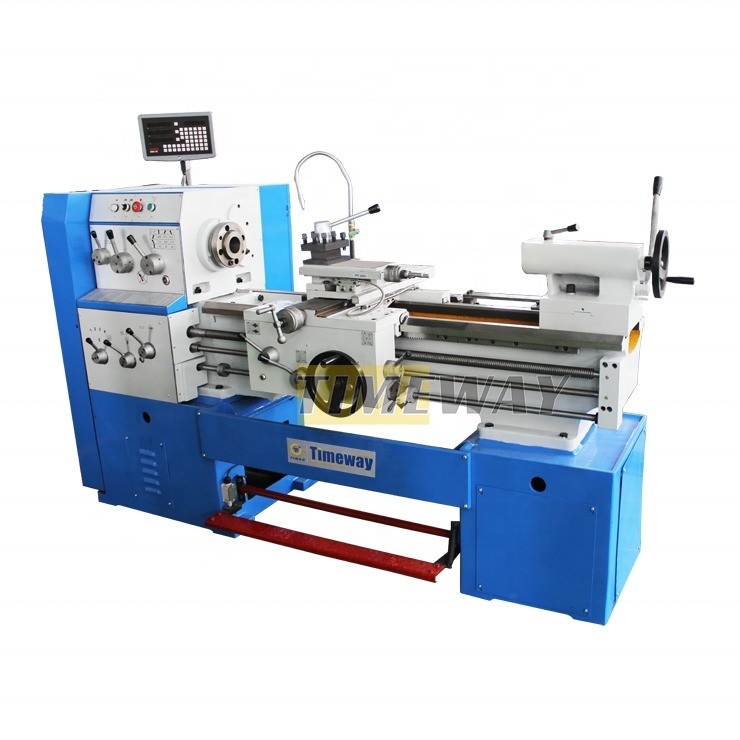

16 1600 r.p.m. Torno de metal de alta precisão Mini Torno Máquina-ferramenta com 1500 kg de peso
Detalhes do produto:
| Lugar de origem: | Henan, China |
| Marca: | TIMEWAY |
| Número do modelo: | FL-400F |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 conjunto |
|---|---|
| Preço: | $9,000.00/sets 1-2 sets |
| Detalhes da embalagem: | Casas de madeira (podem ser fumigadas) |
| Habilidade da fonte: | 500 conjuntos por mês |
|
Informação detalhada |
|||
| Comprimento máximo da peça (mm): | 1000 | Intervalo de velocidade do fuso (rpm): | 16 - 1600 rpm |
|---|---|---|---|
| Capacidade de usinagem: | Dever claro | Largura da cama (mm): | 360 |
| Tipo: | Horizontal | Potência do motor do fuso ((kW): | 4 |
| Voltagem: | 220 V/380 V/400 V/415 V/440 V | Dimensão ((L*W*H): | 2450 x 1150 x 1750 mm |
| Peso (kg): | 1500 kg | Garantia: | 1 ano |
| Principais pontos de venda: | Economia de energia | Tipo de comercialização: | Produto ordinário |
| Relatório de ensaio da máquina: | Fornecido | Inspecção de saída por vídeo: | Fornecido |
| Garantia dos componentes principais: | 1 ano | CNC ou não: | Normal |
| Classificação automática: | Manual | Estilo da máquina: | Torno mecânico |
| Potência ((w): | 4 kW | Máximo Balanço Diâmetro: | 400 mm |
| Máximo Balanço Sobre Gap: | 560 mm | Largura da cama: | 360mm |
| Secção da haste da ferramenta: | 25X25MM | Altura do centro: | 200 mm |
| Cor da máquina: | Opcional | Condição: | Novos |
| Espinha de perfuração ((mm): | 52 | Indústrias aplicáveis: | Hotéis, lojas de vestuário, lojas de materiais de construção, lojas de reparação de máquinas, fábric |
| Localização da sala de exposição: | Canadá, Estados Unidos, Itália, Alemanha, México, Espanha, África do Sul, Austrália | Componentes essenciais: | Rolamento, bomba, engrenagem, motor |
| Max. comprimento giratório (mm): | 850 milímetros | Anos: | 2021 |
| Porto: | Portos de China | ||
Descrição de produto
Descrição dos produtos
3 mandíbulas | Centro de Vida |
4 mandíbulas | Fixação de viragem cónica |
Placa facial | Forno de descarga |
Centros mortos | Detentor de ferramentas de troca rápida |
Diâmetro de perseguição de fios | Leitura digital no eixo 2/3. |
Proteção contra salpicos | Cobertura de chuque |
Pistola de óleo | Capa do parafuso |
Lâmpada de trabalho | Cobertura do poste de ferramenta |
Sistema de arrefecimento | Placa de condução |
Descanso constante | |
Segue o descanso | |
Mudança de marcha | |
Capa redutora | |
Freio de pé | |
Parafusos de fundação | |
Caixa de ferramentas e ferramentas | |
Manual de operação |
Especificações | Unidade | FL-360F | FL-400F | FL-500F | FL-600F | |||
Max. Vira-te para a cama. | mm | 360 | 400 | 500 | 600 | |||
Max. balança sobre o deslizamento cruzado | mm | 190 | 230 | 330 | 430 | |||
Max. Balança no intervalo | mm | 520 | 560 | 660 | 760 | |||
Comprimento efetivo da lacuna | mm | 200 | ||||||
Distância do centro | mm | 750/1000/1500/2000/3000 | ||||||
Largura do leito | mm | 360 | ||||||
Furo do fuso | mm | 52 (facultativo: 82) | ||||||
Nas do fuso | - | ISO-C6 | ||||||
Espinhas cónicas | - | Morse 6 | ||||||
Velocidades do fuso | RPM | 16-1600 (12 passos) | ||||||
Intervalo de threads métricos | mm | 0.25-7 (17Kinds) | ||||||
Centimetros de linha | T.P.I. | 5-144 (30Kinds) | ||||||
Faixa de fios do módulo | M.P. | 0.25-3.5 (12 tipos) | ||||||
Distância de diâmetro dos fios | D.P. | 10-288 (30 espécies) | ||||||
Faixa de alimentação longitudinal | mm/rev | 0.0832-4.66 | ||||||
Intervalo de alimentação cruzada | mm/rev | 0.048-2.69 | ||||||
Max. deslocamento do slide superior | mm | 95 | ||||||
Viagem máxima do deslizamento transversal | mm | 180 | 200 | 250 | 250 | |||
Tamanho máximo da ferramenta (W x H) | mm | 20 x 20 | ||||||
Diâmetro da manga do rabo | mm | 65 | ||||||
Fio de cauda | - | Morse 4 | ||||||
Viagem de mangas de cauda | mm | 140 | ||||||
Motor principal | kW | 4 (facultativo: 5.5/7.5) | ||||||
Potência do motor da bomba de refrigerante | kW | 0.125 | 0.125 | 0.125 | 0.125 | |||
Potência do motor em movimento rápido | kW | 0.12 | 0.12 | 0.12 | 0.12 | |||
750 mm | Quilos | 1350/1750 | 1400/1800 | 1500/1900 | 1600/2000 | |||
1000 mm | Quilos | 1450/1850 | 1500/1900 | 1600/2200 | 1700/2100 | |||
1500 mm | Quilos | 1600/2000 | 1650/2050 | 1750/2150 | 1900/2300 | |||
2000 mm | Quilos | 1750/2150 | 1800/2200 | 1900/2300 | 2050/2450 | |||
3000 mm | Quilos | 1900/2300 | 1950/2350 | 2050/2450 | 2150/2550 | |||
Tamanho da embalagem ((LxWxH)) | mm | 2250/2450/2950/3450/4450 x 1150 x 1750 | ||||||
4000 mm | Quilos | 4100/4600 | 4300/4800 | 4500/5000 | 4700/5200 | |||

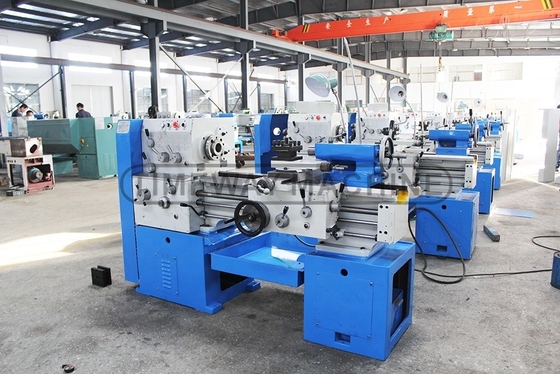

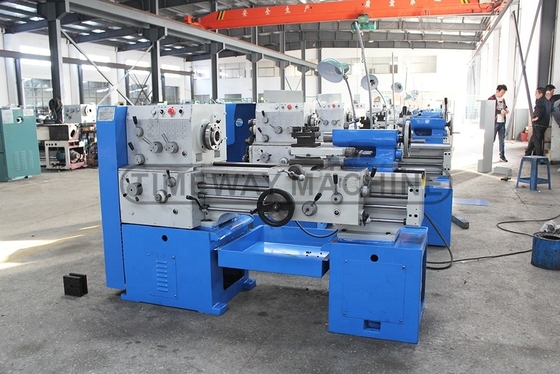

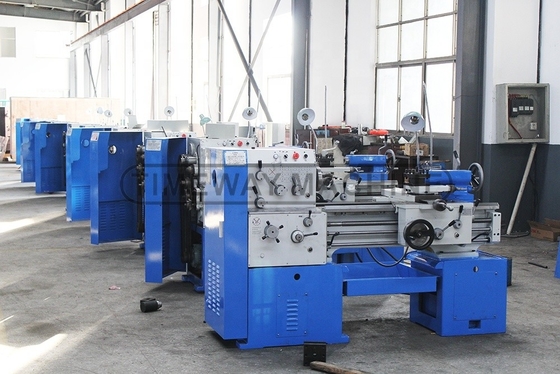

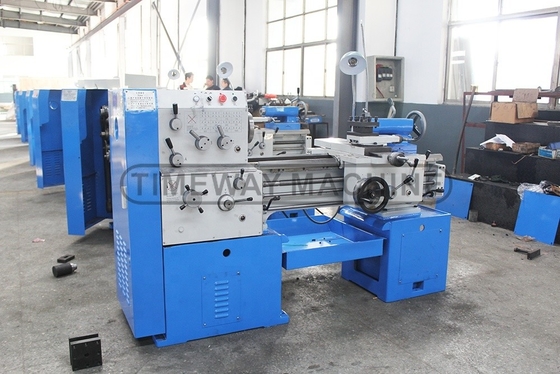

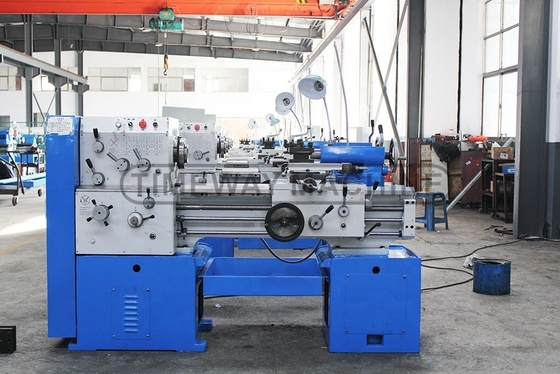

Detalhes da máquina
Esta série de torno é um modelo famoso para máquinas de torneamento de tamanho médio.aumentando significativamente a área de aplicação deste modeloPara reduzir o tempo não produtivo, este modelo também pode ser equipado com leitura digital de 2 ou 3 eixos.
Não, não, não, não.
>> Ferramenta de torção de mandíbula 3 padrão, fixação rápida da peça;
Não, não, não, não.
>> A cama com costelas é feita de ferro fundido de alta qualidade;
>> Os carris de guia são endurecidos e moídos, e a dureza é até HRC52;
Não, não, não, não.
>> alimentação automática e alimentação rápida no eixo X/Z;
>> Tipo EUA, Tipo EUROPE,Tipo italianoPonto de troca rápida de ferramentas à escolha;
Não, não, não, não.
>> O torno mecânico travou o cinto de resistência ao desgaste, para fazer parar rapidamente o fuso.
Ensaio - redondidade e cilindricidade:
Precisão de rotação da superfície externa da barra, precisão do ensaio:
Rondosidade: inferior a 0,01 mm;
Cinturão: inferior a 0,025/300 mm
Teste - verticalidade:
Precisão de rotação da superfície final do disco, precisão do ensaio:
Verticalidade: inferior a 0,02/300 mm
Teste de rugosidade:
Precisão de rotação da superfície externa da barra, precisão do ensaio: rugosidade: Ra1,6um
Teste de rotação dos fios:
Fios cónicos de torneamento fino (cónico: 1:16, passo do fio: 3,175 mm), após teste por dispositivo de medição especial, pode atender erro acumulado de passo para 0,015/25,4 mm.
Peças de ensaio abrangentes(apenas para torno CNC horizontal):
Todos os tornos CNC devem realizar um processo de corte final após todas as inspecções padrão da máquina, através do corte da superfície externa, passos, superfície de arco, superfície cônica, etc.,para inspecionar a estabilidade do sistema CNC e o desempenho geral da máquina.
Por que escolher-nos
Interferômetro a laser Renishaw (apenas para torno CNC horizontal):
Antes da entrega, adota o laser RENISHAW do Reino Unido para fazer testes de precisão dinâmica e deslocamento, para que a máquina tenha a alta precisão de posicionamento e precisão de reposicionamento.
