Máquina CNC para instalações de fabrico
Detalhes do produto:
| Lugar de origem: | China |
| Marca: | TIMAC |
| Número do modelo: | VTC630 |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 conjunto |
|---|---|
| Preço: | $25,000.00/sets 1-2 sets |
| Detalhes da embalagem: | Casas de madeira (podem ser fumigadas) |
| Habilidade da fonte: | 150 conjuntos por mês |
|
Informação detalhada |
|||
| Tipo: | Vertical | Comprimento máximo da peça (mm): | 630 |
|---|---|---|---|
| Capacidade de usinagem: | Carga média | Largura da cama (mm): | 200 mm |
| Potência do motor do fuso ((kW): | 22 | Número de espinhas: | Solteiro |
| Número de eixos: | 2 | Viagem (Eixo X) ((mm): | 630 MILÍMETROS |
| Viagem (Eixo Z) ((mm): | 700 milímetros | Voltagem: | 220V/380V |
| Sistema de controlo CNC: | FANUC | Estações de postes de ferramentas: | 4 |
| Peso (kg): | 6000 | Garantia: | 1 ano |
| Principais pontos de venda: | Automático | Relatório de ensaio da máquina: | Fornecido |
| Inspecção de saída por vídeo: | Fornecido | Garantia dos componentes principais: | 1 ano |
| Máximo Turning Diâmetro: | 630 | Diâmetro máximo do balanço: | 700 |
| Tamanho do Chuck: | 400/600 | Velocidade do eixo: | 10-100 |
| Tração transversal do poste da ferramenta (X): | 630 | Velocidade de alimentação rápida no eixo X/Z: | A Bíblia, 1/10 |
| Tipo de poste de ferramenta: | Tipo de gangue/V4 | Tamanho da secção da ferramenta: | 32x32 |
| Precisão do posicionamento no eixo X/Z: | 0.01 | Precisão de reposicionamento do eixo X/Z: | 0,008 |
| Condição: | Novos | Espinha de perfuração ((mm): | 100 |
| Indústrias aplicáveis: | Serviços de reparação de máquinas, fábricas, retalho, obras de construção, energia e mineração | Localização da sala de exposição: | Egito, Turquia, Roménia |
| Tipo de comercialização: | Outros | Componentes essenciais: | PLC |
| Max. comprimento giratório (mm): | 800 | Velocidade máxima do eixo (rpm): | 1000 rpm |
| Porto: | Porto da China | ||
Descrição de produto
Descrição dos produtos
GSK, Torres de ferramentas elétricas, Roda de mão eletrónica, Sistema de lubrificação, Sistema de arrefecimento, Luz de trabalho, Lâmpada piloto, Guarda de protecção, Cambio de calor, Blocos e parafusos de nivelamento, Ferramentas e caixa de ferramentas, Manuais de operação. | Sistema CNC FANUC, Sistema CNC SIEMENS, Ar condicionado, Transportador de chips tipo cadeia. |
Especificações | UNIT | VTC630 |
Diâmetro de rotação máximo | mm | 630 |
Diâmetro máximo do balanço | mm | 700 |
Tamanho do chuck | 12715718 | |
Velocidade do fuso | RPM | 10 a 1000 |
Tração transversal do poste da ferramenta (X) | mm | 630 |
Viagem vertical do poste da ferramenta (Z) | mm | 600 |
Velocidade de alimentação no eixo X/Z | mm/min | 0.1-1000 |
Velocidade de alimentação rápida no eixo X/Z | m/min | A Bíblia, 1/10 |
Tipo de poste de ferramenta | Tipo de gangue/V4 | |
Tamanho da secção da ferramenta | mm | 32x32 |
Precisão do posicionamento no eixo X/Z | mm | 0.01 |
Precisão de reposicionamento do eixo X/Z | mm | 0.008 |
Potência do motor principal | kW | 15/18.5 |
Potência do motor de alimentação do eixo X | kW | 2.3 |
Potência do motor de alimentação do eixo Z | kW | 2.3 (freno) |
Torque do motor de alimentação no eixo X/Z | NM | 15 |
Peso da máquina | Quilos | 5500 |
Detalhes da máquina

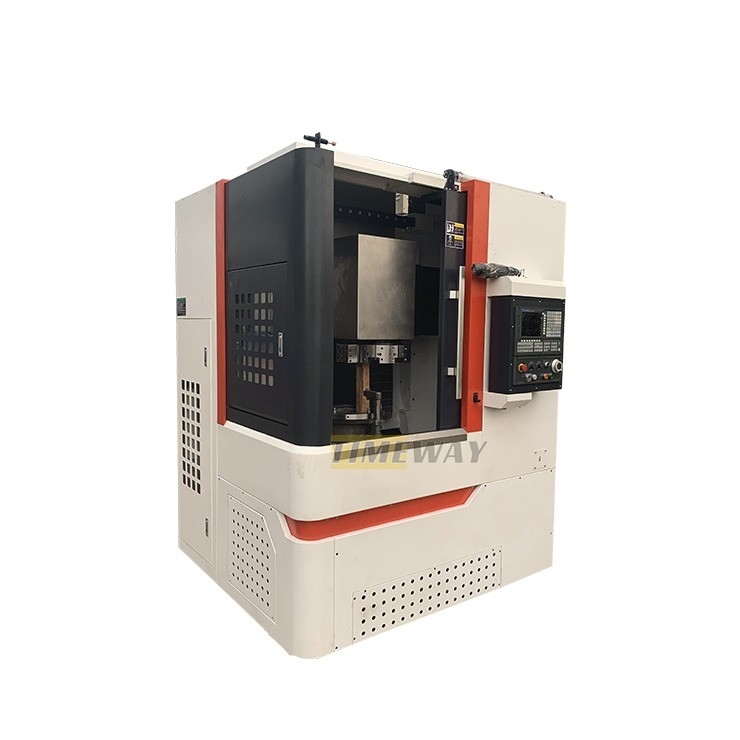

1O torno vertical de coluna única da série CNC foi concebido absorvendo técnicas modernas de projeto e fabrico avançadas e utilizando o método de projeto de otimização CAD.utilizando o mais recente conceito de design e equipando com recursos avançados nacionais e estrangeiros. 2. Realizar forte corte no desempenho da estrutura, a carga de sobrepeso da mesa de trabalho, máquina de alta rigidez dinâmica e estática, toda a segurança de movimento e estabilidade,longa vida útil e elevada eficiência de processamento3. A máquina é adequada para ferramentas de corte de aço e carburo de alta velocidade, para processar peças de todos os metais ferrosos e não ferrosos e alguns materiais não metálicos. 4.A máquina pode concluir o processo de bruto e terminar virando dentro e fora do cilindroA máquina é constituída principalmente por uma coluna, uma mesa de trabalho, uma viga, um poste de ferramenta vertical, uma caixa de velocidades principal,Mecanismo de elevação do feixe, mecanismo de alimentação vertical da ferramenta, dispositivo de protecção do guia de feixe, caixa completa da máquina, sistema elétrico, sistema hidráulico, sistema de arrefecimento, etc.
Não, não, não, não.

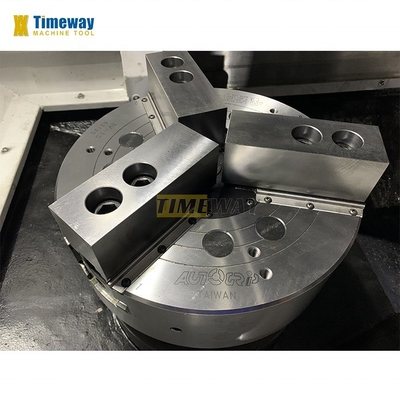

- O que é?A mesa de trabalho utiliza uma estrutura de fuso de tipo fixo integrada, de alta rigidez, alta precisão e curta,O fuso é equipado com um conjunto de rolamentos de esferas de tração de alta precisão e um conjunto de rolamentos de rolos cilíndricos curtos de dupla linha. estrutura compacta, ao mesmo tempo suportar carga radial, a carga axial e momento de inclinação, e sob a sobrecarga de deformação elástica é pequena,Melhorou a precisão de rotação da mesa de trabalho e a capacidade de carga.
Não, não, não, não.

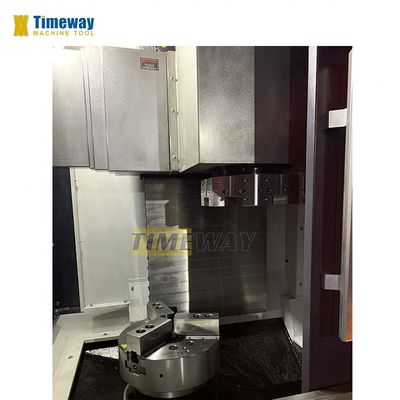

>> Quatro estações de ferramentas elétricas: alta precisão de posicionamento, grande força de fixação, grande capacidade de carga, estável e confiável.maior força de aperto.
Não, não, não, não.
- O que é?Os clientes podem escolher FANUC, SIEMENS ou KND, outros sistemas CNC.
Não, não, não, não.
- O que é?De acordo com as exigências especiais, toda a tampa da máquina, transportador de chips。

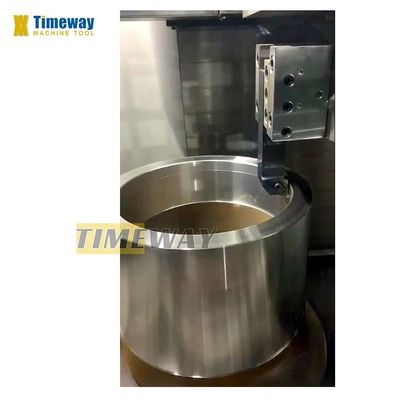

Ensaio - redondidade e cilindricidade:
Precisão de rotação da superfície externa da barra, precisão do ensaio:
Rondosidade: inferior a 0,01 mm;
Cinturão: inferior a 0,025/300 mm
Teste - verticalidade:
Precisão de rotação da superfície final do disco, precisão do ensaio:
Verticalidade: inferior a 0,02/300 mm
Teste de rugosidade:
Precisão de rotação da superfície externa da barra, precisão do ensaio: rugosidade: Ra1,6um
Teste de rotação dos fios:
Fios cónicos de torneamento fino (cónico: 1:16, passo do fio: 3,175 mm), após teste por dispositivo de medição especial, pode atender erro acumulado de passo para 0,015/25,4 mm.
Peças de ensaio abrangentes(apenas para torno CNC):
Todos os tornos CNC devem realizar um processo de corte final após todas as inspecções padrão da máquina, através do corte da superfície externa, passos, superfície de arco, superfície cônica, etc.,para inspecionar a estabilidade do sistema CNC e o desempenho geral da máquina.
Por que escolher-nos
Interferômetro a laser Renishaw (apenas para torno CNC):
Antes da entrega, adota o laser RENISHAW do Reino Unido para fazer testes de precisão dinâmica e deslocamento, para que a máquina tenha a alta precisão de posicionamento e precisão de reposicionamento.
