2021 Ano Máquina de torno de metal horizontal de trabalho pesado Max. comprimento da peça de trabalho 4000mm
Detalhes do produto:
| Lugar de origem: | Henan, China |
| Marca: | TIMAC |
| Certificação: | CE,ISO Standard |
| Número do modelo: | AL-1600x4000 |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 conjunto |
|---|---|
| Preço: | $85,000.00/sets 1-2 sets |
| Detalhes da embalagem: | Caixa de madeira |
| Habilidade da fonte: | 100 conjuntos por mês |
|
Informação detalhada |
|||
| Comprimento máximo da peça (mm): | 4000 | Intervalo de velocidade do fuso (rpm): | 3.15 - 315 rpm |
|---|---|---|---|
| Capacidade de usinagem: | Carga pesada | Largura da cama (mm): | 1100 |
| Tipo: | Horizontal | Potência do motor do fuso ((kW): | 30 |
| Voltagem: | A pedido do cliente | Dimensão ((L*W*H): | 7120 x 2130 x 2380 mm |
| Peso (kg): | 17000 QUILOGRAMAS | Garantia: | 1 ano |
| Principais pontos de venda: | Alta precisão | Tipo de comercialização: | Produto ordinário |
| Relatório de ensaio da máquina: | Fornecido | Inspecção de saída por vídeo: | Fornecido |
| Garantia dos componentes principais: | 1 ano | Diâmetro da válvula: | 1250 mm |
| Capacidade de carga: | 16 toneladas | Passos de velocidade do fuso: | 33 passos |
| Ferrovias deslizantes: | Guia de tipo retangular | Cauda em movimento: | Motorizado |
| Proporção de alimentação de penas de cauda: | 11 ou 1:20 | Traço cruzado: | 850 mm |
| Tração longitudinal: | 4000 mm | Tração de deslizamento superior: | 360mm |
| Condição: | Novos | Espinha de perfuração ((mm): | 100 |
| Indústrias aplicáveis: | Lojas de vestuário, lojas de materiais de construção, lojas de reparação de máquinas, fábricas de ma | Localização da sala de exposição: | Canadá, Turquia, Reino Unido, Estados Unidos, Itália, França, Alemanha, Brasil, Peru, México, Rússia |
| Componentes essenciais: | Rodamento, bomba, engrenagem, motor, caixa de engrenagens, recipiente de pressão | Max. comprimento giratório (mm): | 3800 milímetro |
| Anos: | 2021 | ||
Descrição de produto
| Ferramentas de torno de precisão Ferramentas de torno de ferro horizontal para venda Fabricante ¢ AL-1250 ¢ ¢ AL-1600 ¢ ¢ Al-1800 ¢ ¢ AL-2000 ¢
|
A máquina de torno universal é adequada para o processamento de peças de grandes dimensões de fundições, aços e metais não ferrosos.aborrecimento e nidificação, e pode transformar métricas vários fios internos e externos, tais como polegada, módulo e diâmetro.
| Acessórios de série:
| Acessórios opcionais: |
|
|
|
| Parâmetro técnico |
| Especificações | Unidade | AL-1250 | AL-1600 | AL-1800 | AL-2000 |
| Max. Vira-te para a cama. | mm | 1250 | 1600 | 1800 | 2000 |
| Max. balança sobre o deslizamento cruzado | mm | 900 | 1250 | 1450 | 1650 |
| Distância entre centros | mm | Preço de transferência | |||
| Duração máxima de rotação | mm | 2800/3800/4800/5800/7800/9800/11800/- | |||
| Largura do leito | mm | 1100 | 1100 | 1100 | 1100 |
| Capacidade de carga | toneladas | 16 | 16 | 16 | 16 |
| Nas do fuso | - | A2-15 | A2-15 | A2-15 | A2-15 |
| Furo de fuso | mm | 100 | 100 | 100 | 100 |
| Espinhas cónicas | - | Métrica 140 | Métrica 140 | Métrica 140 | Métrica 140 |
| Faixa de velocidade do fuso | RPM | Para a frente: 3.15-315, para trás: 3.5-291 | |||
| Passo de velocidade do fuso | passos | Para a frente: 21, para trás: 12 | |||
| Tipo de alimentação do eixo X/Z | espécies | 56 | 56 | 56 | 56 |
| Intervalo de alimentação | mm/r | Longitudinal:0.1-12; Cruz:0.05-6; post superior de ferramentas: 0.025-3 | |||
| Variedade de fios métricos (tipos) | mm | 1-120 (44) | 1-120 (44) | 1-120 (44) | 1-120 (44) |
| Distribuição de fios de polegada (tipos) | TPI | 28-1/4 (31) | 28-1/4 (31) | 28-1/4 (31) | 28-1/4 (31) |
| Faixa de fios de módulo (tipos) | MP | 0.5-60 (45) | 0.5-60 (45) | 0.5-60 (45) | 0.5-60 (45) |
| Distribuição de fios de diâmetro (tipos) | DP | 1/2-56 (38) | 1/2-56 (38) | 1/2-56 (38) | 1/2-56 (38) |
| Distância entre o centro do fuso e a base da ferramenta | mm | 53 | 53 | 53 | 53 |
| Ângulo de giro do poste da ferramenta | ° | ± 90° | ± 90° | ± 90° | ± 90° |
| Viagem de deslizamento cruzado | mm | 740 | 850 | 900 | 900 |
| Viagem do slide superior | mm | 360 | 360 | 360 | 360 |
| Tamanho da secção da ferramenta | mm | 50x50 | 50x50 | 50x50 | 50x50 |
| Alimentação do poste de ferramenta por gar | mm | 0.05 | 0.05 | 0.05 | 0.05 |
| Diâmetro da pena do rabo | mm | 260 | 260 | 260 | 260 |
| Viagem de penas de cauda | mm | 300 | 300 | 300 | 300 |
| Pênis de cauda | - | Métrica 80 | Métrica 80 | Métrica 80 | Métrica 80 |
| Potência do motor principal | kW | 30 | 30 | 30 | 30 |
| Comprimento da máquina | mm | 6120/7120/8120/9120/11120/13120/15120/- | |||
| Largura da máquina | mm | 2058 | 2130 | 2330 | 2430 |
| Altura da máquina | mm | 2200 | 2380 | 2480 | 2580 |
| Características: |
1.Estrutura madura: a máquina de torneamento paralela é um trabalho sólido, forte em rigidez, alta potência, ampla faixa de velocidade e capaz de corte de alta velocidade e potente; Quando terminado,o erro de redondez não é superior a 0.015 mm, o erro de grau do cilindro não é superior a 0,05 mm no comprimento de medição de 300 mm.
2.Cama de alta rigidez: A cama é feita de cama estrutural fundida. As costelas internas têm um layout razoável e alta rigidez, e o trilho de guia adota um processo de moagem de apagamento de frequência intermédia.Na superfície do guia deslizante, a tecnologia da placa de guia anti-reboque é adotada e as características dinâmicas, como o coeficiente de amortecimento do atrito, estão em um estado óptimo,evitando assim a ocorrência de rastejamento a baixa velocidade.
3.Torno paralelo giganteO equipamento é equipado normalmente com um equipamento elétrico para a movimentação de caudais, reduzindo a intensidade do trabalho do operador e melhorando a eficiência do trabalho.
4.O torno pesado pode ser usado para cortar a superfície cônica curta do motor pelo poste de ferramenta superior, e a superfície cônica longa pode ser girada pelo poste de ferramenta superior e pela alimentação longitudinal.
5.Alta potência, alta rigidez e ampla faixa de velocidades para corte de alta velocidade e potente, faixa de velocidades de 3,15-315 rpm com 33 velocidades.
6.O torno paralelo pesado é uma máquina-ferramenta pesada com uma capacidade de carga máxima de 16 toneladas.largura da cama é 1100 mm.
7.A pluma de cauda é uma estrutura giratória, o que reduz o desgaste e o calor dos centros.
| Aceitação do cliente: |
| |
| |
| Detalhes da máquina: |

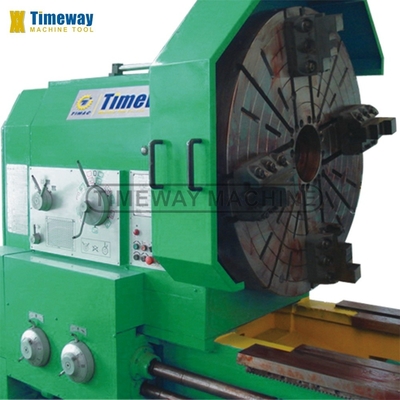

| Caixa de arremessos e carro:
O nariz do fuso do torno paralelo é A2-15, padrão equipado com diâmetro de chuck de 4 mandíbulas de 1600 mm.
A máquina de torno paralela pode obter 33passos de velocidade do eixo através de mudanças de engrenagem, para garantir vários tipos de requisitos de processamento.

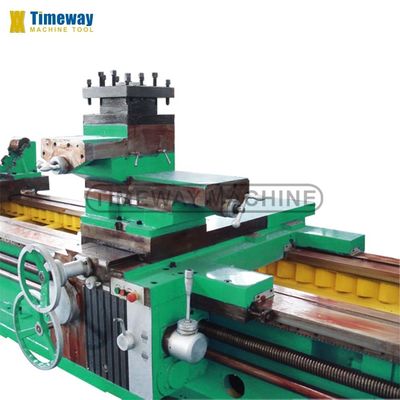

O carro do torno pode realizar corte automático e alimentação rápida na direção longitudinal, e terminar a alimentação mecânica para o poste de ferramenta superior.
|
| Ferrovias de condução:
O torno de corte adota 1100 mm de largura de trilhos, e usa guias de tipo retangular, grande capacidade de carga e maior estável. |
|
|

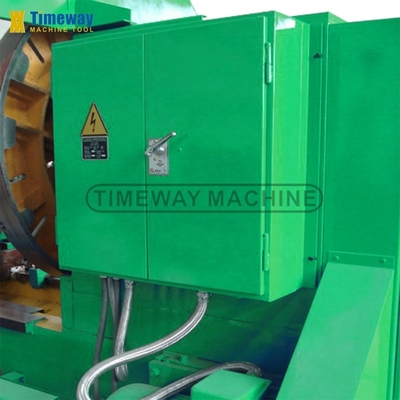

| Armário elétrico:
O armário elétrico é instalado na parte de trás do paralelo, é bonito e conveniente para transporte. |
| Componentes elétricos CE:
O gabinete elétrico é conforme com o padrão CE, todos os componentes elétricos adotam marca famosa, os clientes também escolhem a marca que você gosta.
| |

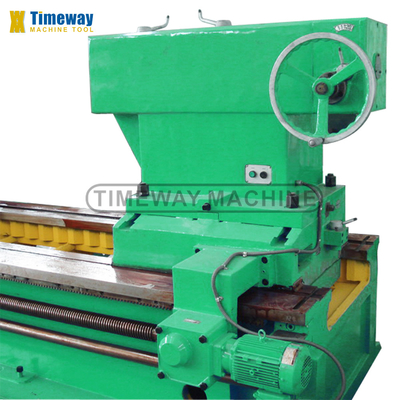

| Para a utilização em veículos automóveis:
O padrão de torno paralelo de trabalho pesado está equipado com tailstock elétrico móvel, reduzindo a intensidade de trabalho dos operadores. |
| Descanso constante:
Como configuração padrão, o repouso constante atende a cortar barras finas e longas, para garantir a precisão de usinagem. | |
| Suporte de rolos:
O suporte de rolos é utilizado para carregar peças pesadas e grandes, aumentar a capacidade de carga até 20 toneladas do torno paralelo. |

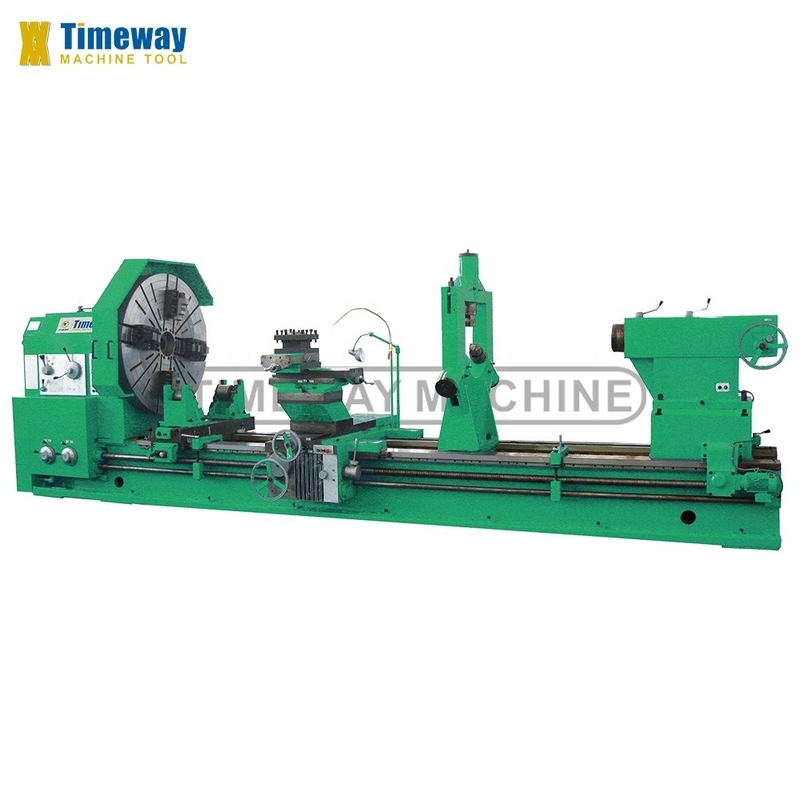

| Máquina acabada: |
