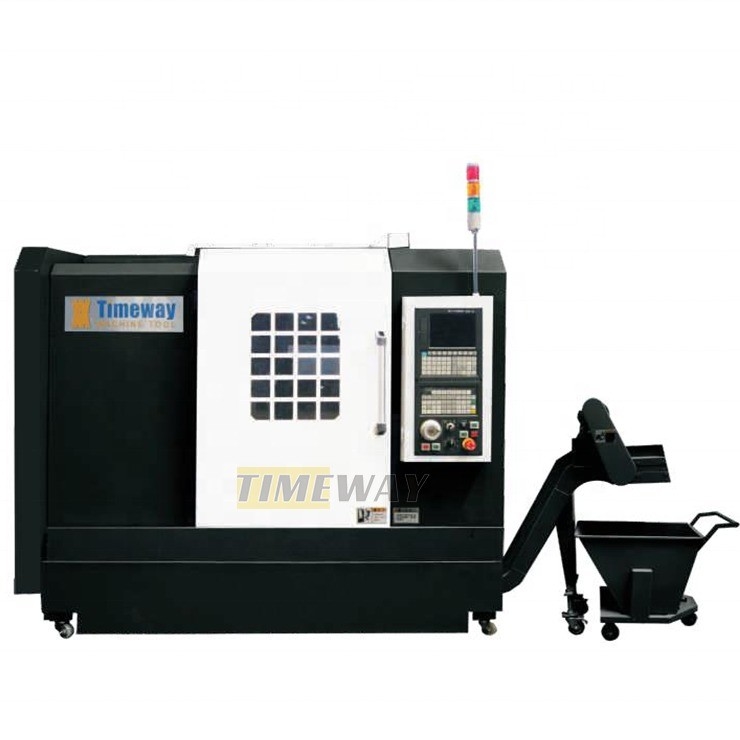

A2-8 Torno CNC para usinagem de metais em oficinas de reparação de máquinas
Detalhes do produto:
| Lugar de origem: | China |
| Marca: | TIMAC |
| Número do modelo: | AK-10P/AK-20P/AK-36P/AK-40P |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 conjunto |
|---|---|
| Preço: | $25,000.00/sets 1-2 sets |
| Detalhes da embalagem: | Casas de madeira (podem ser fumigadas) |
| Habilidade da fonte: | 150 conjuntos por mês |
|
Informação detalhada |
|||
| Tipo: | Horizontal | Comprimento máximo da peça (mm): | 120 mm |
|---|---|---|---|
| Estrutura: | Torno inclinado da cama | Capacidade de usinagem: | Dever claro |
| Largura da cama (mm): | 500 MM | Potência do motor do fuso ((kW): | 1.6 |
| Número de espinhas: | Solteiro | Número de eixos: | 2 |
| Viagem (Eixo X) ((mm): | 210 milímetros | Viagem (Eixo Z) ((mm): | 140 mm |
| Dimensão ((L*W*H): | 131x1090x1430 | Voltagem: | 220V/380V |
| Sistema de controlo CNC: | A SIEMENS | Estações de postes de ferramentas: | 4 |
| Peso (kg): | 4900 | Garantia: | 1 ano |
| Principais pontos de venda: | Multifuntcionais | Relatório de ensaio da máquina: | Fornecido |
| Inspecção de saída por vídeo: | Fornecido | Garantia dos componentes principais: | 1 ano |
| Max, vira-te para a cama.: | 570 | Max, deslize para o outro lado.: | 320 |
| Diâmetro de giro padrão: | 250 | Max.Diâmetro de rotação: | 360 |
| Comprimento de Max.Turning: | 450/750/1350/2000/3000 | Diâmetro máximo da barra: | 74 |
| Velocidade do eixo: | 2000 | Nariz do eixo: | A2-8 |
| Furo de eixo: | 86 | Tamanho do Chuck: | 250 |
| Condição: | Novos | Indústrias aplicáveis: | Oficinas de reparações da maquinaria, usina, energia & mineração |
| Localização da sala de exposição: | Estados Unidos, Vietname, Arábia Saudita, Índia, Tailândia, Marrocos, Colômbia, África do Sul, Uzbeq | Tipo de comercialização: | Outros |
| Componentes essenciais: | Bomba, motor, caixa de engrenagens | Max. comprimento giratório (mm): | 120 |
| Velocidade máxima do eixo (rpm): | 6000 r.p.m | Espinha de perfuração ((mm): | 25 |
| Porto: | Porto da China | ||
Descrição de produto
Descrição dos produtos
Características:
--- O torno CNC tem um sistema de controlo de circuito semi-fechado que aumenta a produtividade através de corte de alta velocidade.com um comprimento de diâmetro não superior a 50 mm,, superfície cônica,
Superfície circular, face de extremo, ranhurado, chanfrado, perfurado, revestido, especialmente para várias espécies, um pequeno lote de transformação de torneamento.
---Fácil fixação, adaptabilidade ao processo, alta eficiência de processamento, baixa taxa de sucata, boa consistência do produto acabado e redução dos requisitos de proficiência técnica dos trabalhadores,programação fácilO equipamento de processamento mecânico de pequenas e médias dimensões é o equipamento ideal.
--- O leito da máquina é uma estrutura em forma de caixa fundida com o material de ferro fundido resistente (HT300) por tecnologia de fundição de moldagem única,e processados pelo centro de usinagem de pentaedros de alta precisão importado, utilizando o processamento de pinçagem de uma só vez.
--- A construção única desenvolvida utilizando técnicas FEA para proporcionar a máxima rigidez sob as condições de corte mais pesadas.

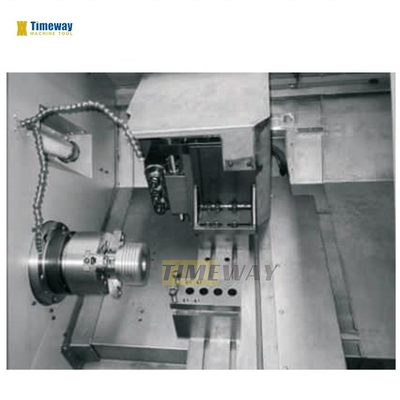

--- Esta máquina é de estrutura integrada eletromecânica, com torre de tipo gang, sem cauda e adequada para processamentoCantar devariadosPeças.
--- O torno CNC tem um sistema de controlo de circuito semi-fechado que aumenta a produtividade através de corte de alta velocidade.com um comprimento de diâmetro não superior a 50 mm,, superfície cônica,
Superfície circular, face de extremo, ranhurado, chanfrado, perfurado, revestido, especialmente para várias espécies, um pequeno lote de transformação de torneamento.
---Fácil fixação, adaptabilidade ao processo, alta eficiência de processamento, baixa taxa de sucata, boa consistência do produto acabado e redução dos requisitos de proficiência técnica dos trabalhadores,programação fácilO equipamento de processamento mecânico de pequenas e médias dimensões é o equipamento ideal.
--- O leito da máquina é uma estrutura em forma de caixa fundida com o material de ferro fundido resistente (HT300) por tecnologia de fundição de moldagem única,e processados pelo centro de usinagem de pentaedros de alta precisão importado, utilizando o processamento de pinçagem de uma só vez.
--- A construção única desenvolvida utilizando técnicas FEA para proporcionar a máxima rigidez sob as condições de corte mais pesadas.
--- Esta máquina é de estrutura integrada eletromecânica, com torre de tipo gang, sem cauda e adequada para processamentoCantar devariadosPeças.
--- a estrutura do fuso é fixada na frente e o suporte flutuante na retaguarda,e através da utilização de rolamentos cilíndricos de grande diâmetro P4 de alta precisão e rolamentos de esferas de contacto de alta velocidade, obtém resistência radial e axial e carga sintéticaO motor do fuso utiliza um motor de frequência variável.
--- Os rolamentos de parafuso e de fuso são ambos utilizados em rolamentos NSK. O motor principal utiliza um motor de frequência AC de alto desempenho, velocidade sem passo, caixa de fuso sem estrutura de engrenagens, alta velocidade e baixo ruído.

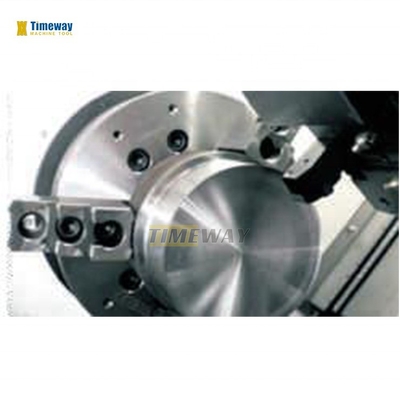

---Ferramentas de alta qualidade de chuck sólido hidráulico e cilindro de combustível de alta velocidade, e equipado com um interruptor de pé feito, é mais fácil para apertar rapidamente as peças de trabalho.
--- O sistema de transmissão do eixo X/Z utiliza parafuso de esfera de alta precisão acionado diretamente por motor AC, não há acionamento de correia e engrenagem, evitando a reação e vibração geradas.
---O sistema CNC utiliza o sistema de controlo de servo CA de renome internacional FANUC, SIEMENS ou China GSK, com amplas funções e desempenhos estáveis.
--- Esta máquina de torno CNC tem proteção totalmente fechada, e equipada com botão de segurança de parada de emergência, quando repentinamente encontra uma falha súbita de energia ou outras falhas,com uma tensão de 80 V ou mais, mas não superior a 100 V,, a máquina pode ser auto-protegida para garantir a sua segurança e a do pessoal.

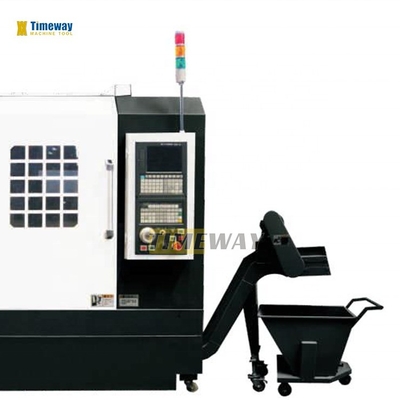

--- A lubrificação central automática, o sistema de refrigerante e o transportador de tipo cadeia alargam os intervalos entre a manutenção e reduzem os tempos de inatividade.
--- Esta máquina de torno CNC pode ser adicionada função de detecção online; função de ajuste automático de força de fixação hidráulica;De acordo com as necessidades especiais dos utilizadores adicionado alimentador de barra automática, portas automáticas e outros dispositivos periféricos de automação.
--- Os rolamentos de parafuso e de fuso são ambos utilizados em rolamentos NSK. O motor principal utiliza um motor de frequência AC de alto desempenho, velocidade sem passo, caixa de fuso sem estrutura de engrenagens, alta velocidade e baixo ruído.
---Ferramentas de alta qualidade de chuck sólido hidráulico e cilindro de combustível de alta velocidade, e equipado com um interruptor de pé feito, é mais fácil para apertar rapidamente as peças de trabalho.
--- O sistema de transmissão do eixo X/Z utiliza parafuso de esfera de alta precisão acionado diretamente por motor AC, não há acionamento de correia e engrenagem, evitando a reação e vibração geradas.
---O sistema CNC utiliza o sistema de controlo de servo CA de renome internacional FANUC, SIEMENS ou China GSK, com amplas funções e desempenhos estáveis.
--- Esta máquina de torno CNC tem proteção totalmente fechada, e equipada com botão de segurança de parada de emergência, quando repentinamente encontra uma falha súbita de energia ou outras falhas,com uma tensão de 80 V ou mais, mas não superior a 100 V,, a máquina pode ser auto-protegida para garantir a sua segurança e a do pessoal.
--- A lubrificação central automática, o sistema de refrigerante e o transportador de tipo cadeia alargam os intervalos entre a manutenção e reduzem os tempos de inatividade.
--- Esta máquina de torno CNC pode ser adicionada função de detecção online; função de ajuste automático de força de fixação hidráulica;De acordo com as necessidades especiais dos utilizadores adicionado alimentador de barra automática, portas automáticas e outros dispositivos periféricos de automação.
Especificações | UNIT | AK-10P | AK-20P | AK-36P | AK-40P | |||
Max. Vira-te para a cama. | mm | 220 | 500 | 420 | 450 | |||
Diâmetro de rotação máximo | mm | 100 | 200 | 130 | 180 | |||
Diâmetro máximo da barra | mm | 17 | 42 | 47 | 70 | |||
Duração máxima de rotação | mm | 120 | 280 | 370/270 | 350/250 | |||
Viagem cruzada (X) | mm | 210 | 400 | 470 | 470 | |||
Viagem longitudinal (Z) | mm | 140 | 285 | 400 | 400 | |||
Velocidade de alimentação rápida no eixo X | m/min | 15 | 24 | 12 | 12 | |||
Velocidade de alimentação rápida no eixo Z | m/min | 15 | 24 | 12 | 12 | |||
Faixa de velocidade do fuso | RPM | 6000 | 5000 | 4500 | 4500 | |||
Nas do fuso | A2-3 | A2-5 | A2-5 | A2-6 | ||||
Furo de fuso | mm | 25 | 56 | 62 | 87 | |||
Tamanho do chuck | polegada | De peso superior a 20 g/m2 | 6° | 6* | 8° | |||
Tipo de poste de ferramenta | Tipo de gangue | Tipo de gangue | Tipo de gangue | Tipo de gangue | ||||
Número da estação | Pcs. | 3 a 6 | 4 a 8 | 4 a 8 | 4 a 8 | |||
Tamanho da secção da ferramenta (torção) | mm | 12x12 | 20x20 | 25x25 | 25x25 | |||
Tamanho da secção da ferramenta (perfurador) | mm | 12 | 25 | 25 | 25 | |||
Ferramenta a motor (opcional) | Solteiro | Indicador de desempenho | Indicador de desempenho | Indicador de desempenho | ||||
Potência do motor principal | kW | 2.2 | 7.5 | 5.5 | 7.5 | |||
Potência do servomotor do eixo X | kW | 1.6 | 1.88 | 2.3 | 2.3 | |||
Torque do motor no eixo X | NM | 6 | 7.5 | 7.5 | 7.5 | |||
Potência do servomotor no eixo Z | kW | 1.6 | 1.88 | 2.3 | 2.3 | |||
Torque do motor no eixo Z | NM | 6 | 7.5 | 10 | 10 | |||
Precisão de trabalho | mm | IT6 | IT6 | IT6 | IT6 | |||
Resistência à corrosão | μm | Ra0.8 | Ra0.8 | Ra0.8 | Ra0.8 | |||
Precisão do posicionamento no eixo X/Z | mm | 0.016/0.02 | 0.016/0.02 | 0.016/0.02 | 0.016/0.02 | |||
Precisão de reposicionamento do eixo X/Z | mm | 0.007/0.01 | 0.007/0.01 | 0.007/0.01 | 0.007/0.01 | |||
Sistema CNC | GSK988T | GSK988T | GSK988T | GSK988T | ||||
Dimensões da máquina (LxWxH) | mm | 1310x1090x1430 | 1870x1500x1600 | 2270x1520x1650 | 3000x1545x1720 | |||
Peso da máquina | Quilos | 800 | 2200 | 3100 | 4900 | |||
Por que escolher-nos
P: Por que escolher a Timeway Machine?
A: 1. Alta qualidade com preço competitivo;
2. Equipe profissional de I & D e 25 anos de experiência em exportação;
3. Exportados para mais de 60 países;
4. Certificados CE, ISO;
5. Serviço ONLINE 24 horas (Skype, WhatsApp, Wechat, Trademanager);
6. Garantia de qualidade de 12 meses;
7. Engenheiros estrangeiros disponíveis para resolver problemas;
P: Tem QC ou quaisquer normas de segurança para as suas máquinas?
R: Sim, estabelecemos um departamento de controlo de qualidade muito rigoroso para garantir a boa qualidade.
Q: Qual é o MOQ?
A: 1 conjunto (apenas algumas máquinas de baixo custo serão mais de 1 conjunto)
P: E os termos de pagamento?
A: (1) T/T com pagamento antecipado de 30% e pagamento do saldo de 70% a pagar antes da expedição;
(2) LC irreversível à vista;
(3) Western Union, MoneyGram, etc.
P: Que tal a garantia?
R: O período de garantia é de um ano após a entrega.
A: 1. Alta qualidade com preço competitivo;
2. Equipe profissional de I & D e 25 anos de experiência em exportação;
3. Exportados para mais de 60 países;
4. Certificados CE, ISO;
5. Serviço ONLINE 24 horas (Skype, WhatsApp, Wechat, Trademanager);
6. Garantia de qualidade de 12 meses;
7. Engenheiros estrangeiros disponíveis para resolver problemas;
P: Tem QC ou quaisquer normas de segurança para as suas máquinas?
R: Sim, estabelecemos um departamento de controlo de qualidade muito rigoroso para garantir a boa qualidade.
Q: Qual é o MOQ?
A: 1 conjunto (apenas algumas máquinas de baixo custo serão mais de 1 conjunto)
P: E os termos de pagamento?
A: (1) T/T com pagamento antecipado de 30% e pagamento do saldo de 70% a pagar antes da expedição;
(2) LC irreversível à vista;
(3) Western Union, MoneyGram, etc.
P: Que tal a garantia?
R: O período de garantia é de um ano após a entrega.
