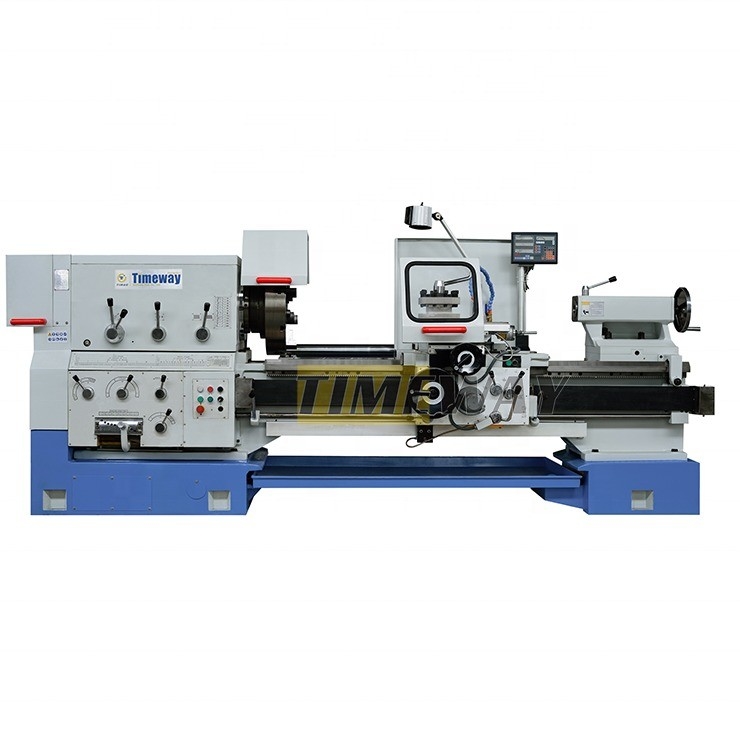

Torno manual de enrolamento de tubos para fabricação CNC ou normal
Detalhes do produto:
| Lugar de origem: | Henan, China |
| Marca: | TIMAC |
| Número do modelo: | Q-200 |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 conjunto |
|---|---|
| Preço: | $150,000.00/sets 1-2 sets |
| Detalhes da embalagem: | Casas de madeira (podem ser fumigadas) |
| Habilidade da fonte: | 500 conjuntos por mês |
|
Informação detalhada |
|||
| Comprimento máximo da peça (mm): | 3000 | Intervalo de velocidade do fuso (rpm): | 20 - 480 rpm |
|---|---|---|---|
| Capacidade de usinagem: | Carga média | Tipo: | Horizontal |
| Potência do motor do fuso ((kW): | 11 | Voltagem: | 380 V 50 Hz |
| Dimensão ((L*W*H): | Como atual | Peso (kg): | 4300 QUILOGRAMAS |
| Garantia: | 1 ano | Principais pontos de venda: | Preço competitivo |
| Tipo de comercialização: | Novo produto 2020 | Relatório de ensaio da máquina: | Fornecido |
| Inspecção de saída por vídeo: | Fornecido | Garantia dos componentes principais: | 1 ano |
| CNC ou não: | Normal | Classificação automática: | Manual |
| Tipo de máquina: | Tubulação que rosqueia a máquina do torno | Furo de eixo: | 200 mm |
| Máximo Balanço Diâmetro: | 630/800 mm | Peso: | Como atual |
| Potência ((w): | 11 kW | Velocidade de alimentação rápida no eixo X: | 2300 mm/min |
| Serviço pós-venda prestado: | Apoio em linha | Distância entre centros: | 1500/2000/3000mm |
| Condição: | Novos | Indústrias aplicáveis: | Lojas de material de construção, lojas de reparação de máquinas, fábricas, explorações agrícolas, us |
| Localização da sala de exposição: | Exercícios de supervisão e supervisão | Componentes essenciais: | Rolamento, bomba, engrenagem, motor, caixa de engrenagens, PLC, embarcação de pressão, motor |
| Espinha de perfuração ((mm): | 200 | Max. comprimento giratório (mm): | 3000 milímetros |
| Anos: | 2020 | Porto: | Porto da China |
Descrição de produto
China Pipe Threading Leather

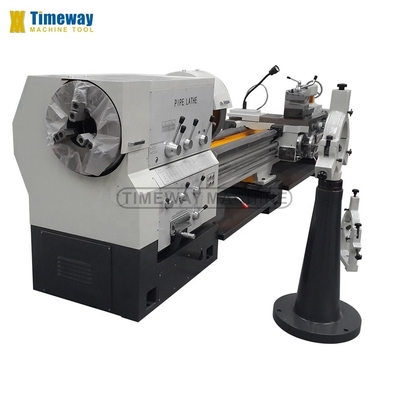

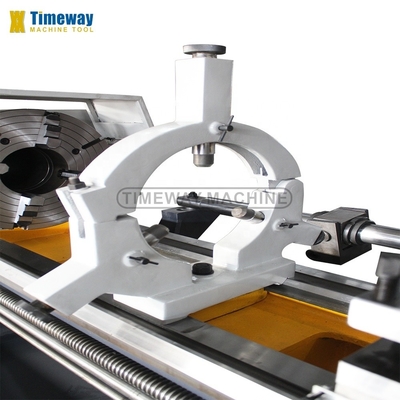

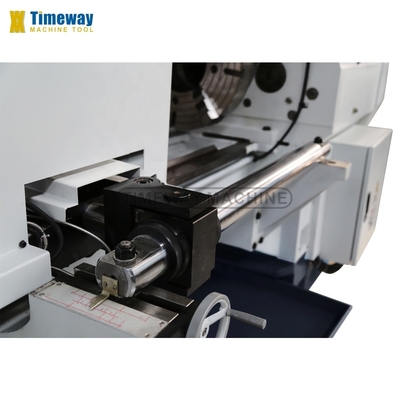

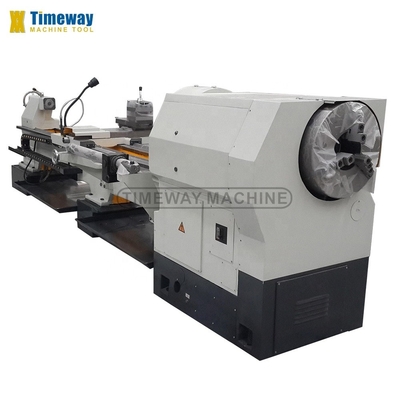

Características:1Esta máquina foi concebida para ser utilizada num ambiente muitas vezes duro e exigente associado à produção de ferramentas de óleo e integra décadas de experiência.A partir de um material de polietileno, com um teor de potássio superior a 0,25% em pesoA caixa do fuso adota uma estrutura simétrica para tornar a deformação térmica uniforme e evitar o deslocamento do centro do fuso.Para reduzir a deformação térmicaO fuso de moagem de precisão endurecido adota duas estruturas de suporte com rolamentos de alta precisão, para garantir o funcionamento estável do fuso. 4- Torno de rosca de tubulação com grande furo de fuso e dois tornos de rodapé (torno de 3 mandíbulas ou de 4 mandíbulas) em ambos os lados para tubulações longas.pode alimentar automaticamente a superfície do cone de torneamento e os fios cônicosTodos os tornos estão equipados com motor de alimentação rápida para posicionar rapidamente o eixo X/Z, reduzir a intensidade de funcionamento e o tempo de assistência à usinagem,melhorar a eficiência da usinagem7. Ampla gama de velocidades do fuso para escolher uma velocidade razoável, várias velocidades de alimentação de passos para atender a diferentes processos de processamento e de corte de fios. 8.A máquina de torno é desenvolvida principalmente para a torneira de fio de tubos de campo de petróleo, não só é adequado para todos os tipos de torneamento de fios de tubos, mas também pode ser usado como torno comum, adequado para processar forma complexa do eixo, conjuntos, peças de disco,com um comprimento de diâmetro não superior a 50 mm,Especialmente para a transformação de pequenos lotes, de várias espécies. Acessórios de série:Para a utilização de motores de propulsão de potência superior a 50 kW, a utilização de motores de propulsão de potência superior a 100 kW deve ser efectuada com um motor de propulsão de potência superior a 100 kW. Q-225)， Steady rest， Follow rest， Dead center of tailstock， 4-station tool post， Taper turning attachment， Cooling system， Work lamp， Chip plate， Tools， Leveling wedge and bolts， Operation manual (English).Acessórios opcionais:4 mandíbulas (Q-130), placa facial, indicador digital de 2 ou 3 eixos, proteção de mandíbulas, proteção de postes de ferramentas, proteção traseira contra salpicos, poste de mudança rápida de ferramentas.
Especificações do produto
Especificações | Unidade | Q-130 | Q-200 | Q-225 |
Max. Vira-te para a cama. | mm | 630/800 | 630/800 | 630/800 |
Max. balança sobre o deslizamento cruzado | mm | 340/520 | 340/520 | 340/520 |
Distância entre centros | mm | 1500/3000 | 1500/3000 | 1500/3000 |
Faixa de roscas para tubos | mm | 30 a 126 | 50 a 193 | 50 a 220 |
Largura do leito | mm | 550 | 550 | 550 |
Viagem no eixo X | mm | Outros | Outros | Outros |
Viagem no eixo Z | mm | 1350/2850 | 1350/2850 | 1350/2850 |
Capacidade de carga | Quilos | 3000 | 3000 | 3000 |
Furo de fuso | mm | 130 | 200 | 225 |
Passos de velocidade do fuso | passos | CCW: 18/CW: 9 | CCW: 12/CW: 9 | CCW: 12/CW: 9 |
Velocidade do fuso | RPM | 30-650 | 20-480 | 20-480 |
Tamanho do chuck | mm | 400 | 520 | 520 |
Tipo de chuque (manual) | - | 3 mandíbulas | 4 mandíbulas | 4 mandíbulas |

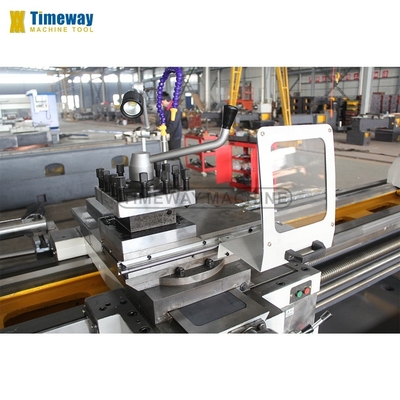

Tipo de torre (manual) | - | V4 | V4 | V4 |
Tamanho da haste da ferramenta | mm | 30x30 | 32x32 | 30x30 |
Intervalo de alimentação do eixo X (passos) | mm/r | 0.02-0.45 (22) | 0.02-0.45 (22) | 0.02-0.45 (22) |
Velocidade de alimentação rápida no eixo X | mm/min | 2300 | 2300 | 2300 |
Intervalo de alimentação do eixo Z (passos) | mm/r | 0.07-1.33 (26) | 0.07-1.33 (26) | 0.07-1.33 (26) |
Velocidade de alimentação rápida no eixo Z | mm/min | 4000 | 4000 | 4000 |
Número de fios métricos e gama | mm | 1-24 ((52) | 1-14 (24) | 1-14 (24) |
Número de fios de polegada e gama | TPI | 2-28 ((40) | 28-2 (40) | 28-2 (40) |
Diâmetro da pena do rabo | mm | 100 | 100 | 100 |
Pênis de cauda | - | MT5 | MT5 | MT5 |
Viagem de penas de cauda | mm | 250 | 250 | 250 |
Potência do motor principal | kW | 11 | 11 | 11 |
Potência do motor de alimentação rápida | kW | 0.3 | 0.3 | 0.3 |
Potência do motor do líquido de arrefecimento | kW | 0.125 | 0.125 | 0.125 |
Dimensões da máquina (LxWxH) | mm | 3700/5200x1500x1500 | 3700/5200x1550x1550 | 3700/5200 x 1650 x 1550 |
Peso da máquina | Quilos | 4000/5200 | 4300/5500 | 4500/5700 |
