16-380rpm Velocidade do eixo manual Torno de rosqueamento de tubos horizontais para campo de petróleo 130-270mm
Detalhes do produto:
| Lugar de origem: | Henan, China |
| Marca: | TIMAC |
| Número do modelo: | Q-280 x3M |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 conjunto |
|---|---|
| Preço: | $52,736.00/sets 1-2 sets |
| Detalhes da embalagem: | Em caixas de compensado. |
| Habilidade da fonte: | 200 conjuntos por mês |
|
Informação detalhada |
|||
| Comprimento máximo da peça (mm): | 3000 | Intervalo de velocidade do fuso (rpm): | 16 - 380 rpm |
|---|---|---|---|
| Capacidade de usinagem: | Carga pesada | Tipo: | Horizontal |
| Potência do motor do fuso ((kW): | 22 | Voltagem: | A pedido |
| Dimensão ((L*W*H): | 6500x2100x1600 mm | Peso (kg): | 11500 quilogramas |
| Garantia: | 1 ano | Principais pontos de venda: | Economia de energia |
| Tipo de comercialização: | Novo produto 2020 | Relatório de ensaio da máquina: | Fornecido |
| Inspecção de saída por vídeo: | Fornecido | Garantia dos componentes principais: | 1 ano |
| Tipo de máquina: | Torno de tubulação do motor | Intervalo de diâmetros dos tubos de usinagem: | 130-270 mm |
| Furo de eixo: | 280 mm | Largura da cama: | 755mm |
| Max. Peso da peça de trabalho: | 5000 kg | Velocidade do eixo: | 16-380 rpm (12 passos) |
| Tamanho do Chuck: | 800 mm ((manual de 4 mandíbulas) | Máximo Balanço Diâmetro: | 1000 mm |
| Peso: | 11500kg | Potência: | 22 kW |
| Condição: | Novos | Indústrias aplicáveis: | Lojas de material de construção, lojas de reparação de máquinas, fábricas, restaurantes, obras de co |
| Localização da sala de exposição: | Canadá, Turquia, Alemanha, Indonésia, México, Rússia, Roménia | Componentes essenciais: | Rolamentos, engrenagens, motores, motores |
| Max. comprimento giratório (mm): | 3000 milímetros | Espinha de perfuração ((mm): | 280 |
| Anos: | 2022 | Porto: | Porto da China. |
Descrição de produto

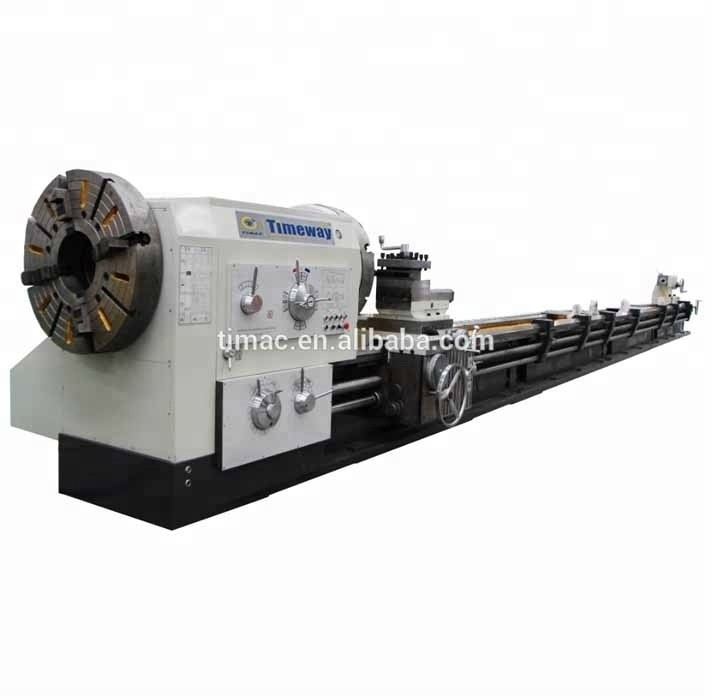

Torno manual de rosqueamento de tubos horizontais para campos petrolíferos

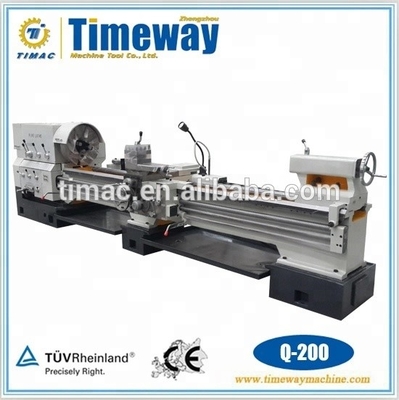

Q-200 Q-225 Q-240 Q-280 Q-330
Principais perspectivas
Descrição do produto
Características:
- Os tornos do país do petróleo são usados para girar fios de tubulação, por dentro e por fora.
- Podem ser utilizadas para fazer círculos externos, furos e superfícies terminais de eixos ou discos como máquinas-ferramentas gerais.
- Cabeçalho maciço com fuso de precisão em rolamentos de rolos cônicos, 2 suportes de rodapé em ambos os lados
- O alto binário no fuso de trabalho garante altas taxas de remoção de chips ao mecanizar peças com grandes diâmetros.
- Cama de máquina pesada de ferro fundido de qualidade superior com guias endurecidos e em terra.
- Controles centrais e práticos para alimentação e fios.
- Um amplo espectro de fios de polegadas e métricas.
- As engrenagens são endurecidas e moídas.
- Porta-ferramentas pesado de 4 estações.
- Sistema de refrigerante incluído.
Fabricação a partir de fibras sintéticas
Parâmetro técnico:
| Especificações | Unidade | Q-200 | Q-225 | Q-240 | Q-280 | Q-330 | |
| Capacidade | Balança-te sobre a cama. | mm | Φ630/Φ800 | Φ630/Φ800 | Φ800 | Φ1000 | Φ1000 |
| Balança sobre o deslizamento cruzado | mm | Φ340/Φ540 | Φ340/Φ540 | Φ480 | Φ610 | Φ610 | |
| Distância entre centros | mm | 1500/3000 | 1500/3000 | 1500/3000 | 1500/3000 | 1500/3000 | |
| Faixa de roscas para tubos | mm | Φ50-193 | Φ50-220 | Φ60-230 | Φ130-270 | Φ190-320 | |
| Largura do leito | mm | 550 | 550 | 705 | 755 | 755 | |
| Viagem no eixo X | mm | 320 | 320 | 320 | 520 | 520 | |
| Viagem no eixo Z | mm | 1310/2810 | 1310/2810 | 1310/2810 | 1300/2800 | 1300/2800 | |
| Capacidade máxima de carga | Quilos | 3000 | 3000 | 3000 | 5000 | 5000 | |
| Espinha | Furo de fuso | mm | Φ200 | Φ225 | Φ240 | Φ280 | Φ330 |
| Passos de velocidade do fuso | passos | FWD.12/REV.6 | FWD.12/REV.6 | 12 | 12 | 9 | |
| Velocidade do fuso | RPM | 24-300/38-384 | 24-300/38-384 | 20-460 | 16 a 380. | 7.5-280 | |
| Tamanho do chuck | mm | Φ520 | Φ520 | Φ630 | Φ800 | Φ780 | |
| Tipo de chuck | - | Manual de 4 mandíbulas | Manual de 4 mandíbulas | 4 mandíbulas elétricas | Manual de 4 mandíbulas | 4 mandíbulas elétricas | |
| Turretas | Tipo de torre | - | 4 estações manuais | 4 estações manuais | 4 estações manuais | 4 estações manuais | 4 estações manuais |
| Tamanho da haste da ferramenta | mm | 32x32 | 32x32 | 32x32 | 40x40 | 40x40 | |
| Viagem da torre | mm | 200 | 200 | 200 | 300 | 300 | |
| Alimentos para animais | Tipos de alimentação do eixo X/intervalo | mm/r | 22/0.02-0.45 | 22/0.02-0.45 | 22/0.02-0.45 | 64/0.05-12.15 | 22/0.02-0.45 |
| Alimentação rápida no eixo X | mm/min | 2300 | 2300 | 2300 | 1870 | 1870 | |
| Tipos de alimentação do eixo Z/intervalo | mm/r | 26/0.07-1.33 | 26/0.07-1.33 | 26/0.07-1.33 | 64/0.1-24.3 | 26/0.07-1.33 | |
| Alimentação rápida no eixo Z | mm/min | 4000 | 4000 | 4000 | 3740 | 3740 | |
| Fios Cortar | Número de fios métricos e gama | mm | 24/1-14 | 24/1-14 | 1 a 15 | 30/1-30 | 23/1-15 |
| Número de fios de polegada e gama | T.P.I. | 40/2-28 | 40/2-28 | 1 a 14 | 27/1-28 | 22/2-28 | |
| Número do fio e da faixa do módulo | mm | - | - | 0.5-7.5 | - | - | |
| Número de fios DP e gama | D.P. | - | - | 2 a 28 | - | - | |
| Aquecimento | Diâmetro da pena do rabo | mm | Φ100 | Φ100 | Φ100 | Φ140 | Φ140 |
| Pênis de cauda | - | MT5# | MT5# | MT5# | MT6# | MT6# | |
| Viagem de penas de cauda | mm | 250 | 250 | 250 | 300 | 300 | |
| Potência | Potência do motor principal | kW | 7.5 | 7.5 | 18.5 | 22 | 22 |
| Potência do motor rápido | kW | 0.3 | 0.3 | 1.1 | 1.5 | 1.5 | |
| Potência do motor do líquido de arrefecimento | kW | 0.125 | 0.125 | 0.125 | 0.125 | 0.125 | |
| Outros | Dimensões da máquina | mm | 3657/5157 x1360x1555 | 3657/5157 x1360x1555 | 4190/5690 x2000x1520 | 5000/6500 x2100x1600 | 5000/6500 x2100x1630 |
| Peso da máquina | Quilos | 4200/5050 | 4300/5150 | 8500/9500 | 10000/11500 | 11500/13000 | |
Configuração padrão:
- 4 - chuck independente da mandíbula, 2 conjuntos
- Dispositivos de torneamento cónico, 1 conjunto
- Suporte externo, 1 peça
- Mudança manual do tailstock
- Chuck & ferramenta guarda de correio
- Sistema de refrigeração, luz halógena
- Ferramenta de manutenção e caixa de ferramentas
- Manual de funcionamento em inglês
Imagens detalhadas

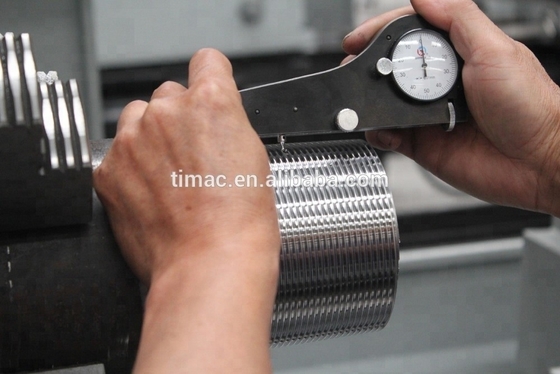

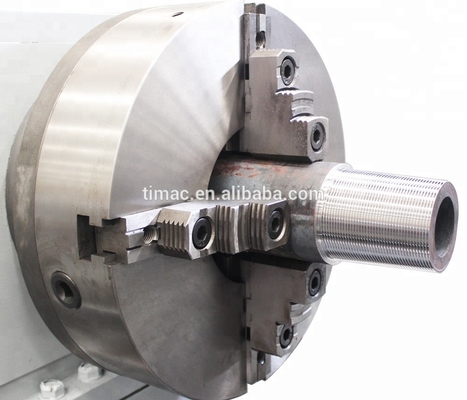

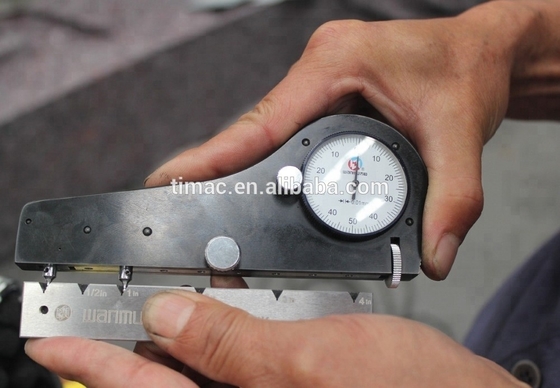

Corte e ensaio de fios afiados:

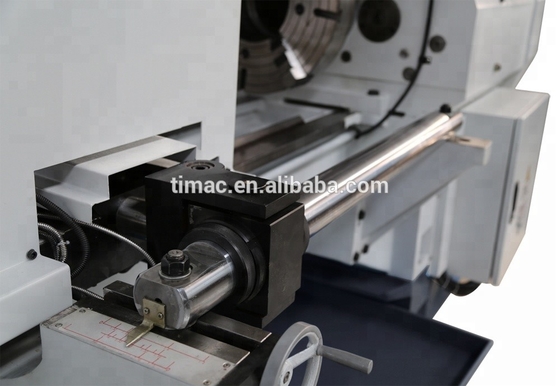

Dispositivo de viragem mais afiada:
