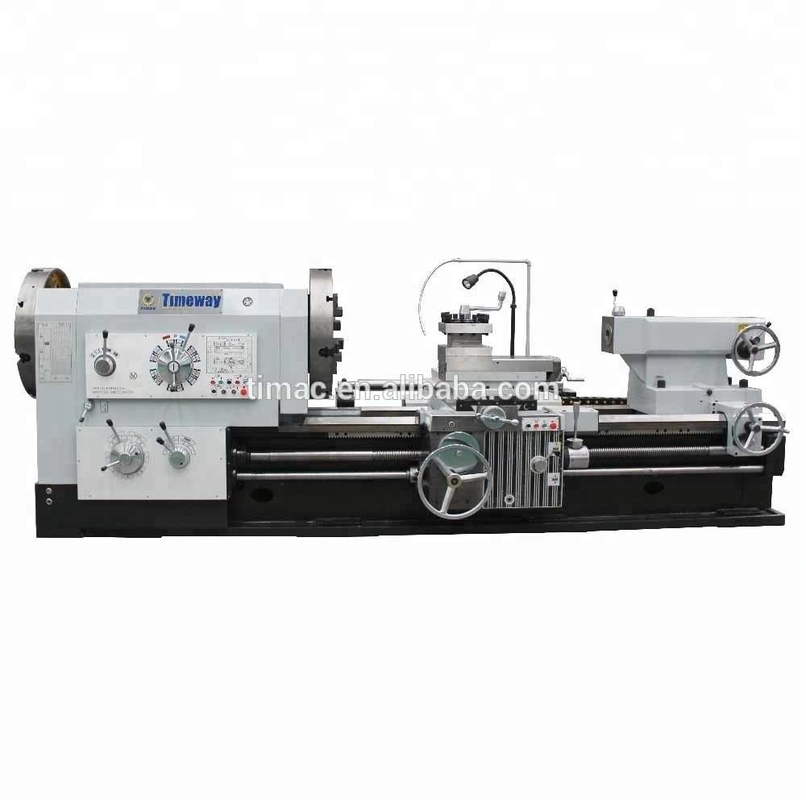

Capacidade de usinagem em grande escala País de óleo pesado Torno manual com precisão
Detalhes do produto:
| Lugar de origem: | China |
| Marca: | TIMAC |
| Número do modelo: | Q-130 |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 conjunto |
|---|---|
| Preço: | $100,000.00/sets 1-2 sets |
| Detalhes da embalagem: | Pacote padrão |
| Habilidade da fonte: | 100 conjuntos por mês |
|
Informação detalhada |
|||
| Comprimento máximo da peça (mm): | 3000 milímetros | Intervalo de velocidade do fuso (rpm): | 20 - 460 rpm |
|---|---|---|---|
| Capacidade de usinagem: | Carga pesada | Largura da cama (mm): | 550 |
| Tipo: | Horizontal | Potência do motor do fuso ((kW): | 22 |
| Voltagem: | 380 V 50 Hz | Dimensão ((L*W*H): | 5000 x 2100 x 1630 mm |
| Peso (kg): | 11500 quilogramas | Garantia: | Um ano, um ano |
| Principais pontos de venda: | Alta precisão | Tipo de comercialização: | Produto ordinário |
| Relatório de ensaio da máquina: | Fornecido | Inspecção de saída por vídeo: | Fornecido |
| Garantia dos componentes principais: | 1 ano | CNC ou não: | Normal |
| Tipo de máquina: | Torno de rosca para tubos de grande dilatação | Diâmetro máximo da peça: | 320 mm |
| Furo de eixo: | 330 mm | Largura da cama: | 755mm |
| Velocidade do eixo: | 7.5-280mm (12 passos) | Largura da cama: | 755mm |
| Máximo Balanço Diâmetro: | 1000 mm | Máximo Balanço Diâmetro (milímetros): | 130 |
| Condição: | Novos | Espinha de perfuração ((mm): | 130 |
| Indústrias aplicáveis: | Fabricação | Localização da sala de exposição: | Itália, Alemanha, Vietname, Roménia, Austrália |
| Componentes essenciais: | Rolamento, engrenagem, motor, caixa de engrenagens, outra, PLC | Max. comprimento giratório (mm): | 3000 milímetros |
| Porto: | Porto da China | ||
Descrição de produto
Torno manual de trabalho pesado do país do petróleo
Aplicação:
O torno da série inclui todas as funções e desempenhos do torno comum, é usado para girar fios internos e externos (coníferos).Assim, o torno de rosca de tubos pode tornar-se uma espécie de torno de uso especial.
De acordo com diferentes diâmetros das peças de trabalho, o cliente pode escolher diferentes máquinas-ferramenta.Podemos fornecer o seguinte:
Q-130 (130 mm), Q-200 (200 mm),
Q-225 (225 mm), Q-240 (240 mm),
Q-280 (280 mm), Q-330 (330 mm),
Q-390 (390 mm), Q-440 (440 mm),
Q-520 (520 mm).
Principais perspectivas
Descrição do produto
Características:
- Os tornos do país do petróleo são usados para girar fios de tubulação, por dentro e por fora.
- Podem ser utilizadas para fazer círculos externos, furos e superfícies terminais de eixos ou discos como máquinas-ferramentas gerais.
- Cabeçalho maciço com fuso de precisão em rolamentos de rolos cônicos, 2 suportes de rodapé em ambos os lados
- O alto binário no fuso de trabalho garante altas taxas de remoção de chips ao mecanizar peças com grandes diâmetros.
- Cama de máquina pesada de ferro fundido de qualidade superior com guias endurecidos e em terra.
- Controles centrais e práticos para alimentação e fios.
- Um amplo espectro de fios de polegadas e métricas.
- As engrenagens são endurecidas e moídas.
- Porta-ferramentas pesado de 4 estações.
- Sistema de refrigerante incluído.
Parâmetro técnico:
Q-130 Q-200 Q-225
| Especificações | Unidade | Q-130 | Q-200 | Q-225 | Q-240 | |
| Capacidade | Balança-te sobre a cama. | mm | Φ630/Φ800 | Φ630/Φ800 | Φ630/Φ800 | Φ800 |
| Balança sobre o deslizamento cruzado | mm | Φ340/Φ540 | Φ340/Φ540 | Φ340/Φ540 | Φ480 | |
| Distância entre centros | mm | 1500/3000 | 1500/3000 | 1500/3000 | 1500/3000 | |
| Faixa de roscas para tubos | mm | Φ30-126 | Φ50-193 | Φ50-220 | Φ60-230 | |
| Largura do leito | mm | 550 | 550 | 550 | 705 | |
| Viagem no eixo X | mm | 320 | 320 | 320 | 320 | |
| Viagem no eixo Z | mm | 1310/2810 | 1310/2810 | 1310/2810 | 1310/2810 | |
| Capacidade máxima de carga | Quilos | 3000 | 3000 | 3000 | 3000 | |
| Espinha | Furo de fuso | mm | Φ130 | Φ200 | Φ225 | Φ240 |
| Passos de velocidade do fuso | passos | FWD.18/REV.9 | FWD.12/REV.6 | FWD.12/REV.6 | 12 | |
| Velocidade do fuso | RPM | 12-642/19-800 | 24-300/38-384 | 24-300/38-384 | 20-460 | |
| Tamanho do chuck | mm | Φ400 | Φ520 | Φ520 | Φ630 | |
| Tipo de chuck | - | Manual de 3 mandíbulas | Manual de 4 mandíbulas | Manual de 4 mandíbulas | 4 mandíbulas elétricas | |
| Turretas | Tipo de torre | - | 4 estações manuais | 4 estações manuais | 4 estações manuais | 4 estações manuais |
| Tamanho da haste da ferramenta | mm | 32x32 | 32x32 | 32x32 | 32x32 | |
| Viagem da torre | mm | 200 | 200 | 200 | 200 | |
| Alimentos para animais | Tipos de alimentação do eixo X/intervalo | mm/r | 22/0.02-0.45 | 22/0.02-0.45 | 22/0.02-0.45 | 22/0.02-0.45 |
| Alimentação rápida no eixo X | mm/min | 2300 | 2300 | 2300 | 2300 | |
| Tipos de alimentação do eixo Z/intervalo | mm/r | 26/0.07-1.33 | 26/0.07-1.33 | 26/0.07-1.33 | 26/0.07-1.33 | |
| Alimentação rápida no eixo Z | mm/min | 4000 | 4000 | 4000 | 4000 | |
| Fios Cortar | Número de fios métricos e gama | mm | 52/1-224 | 24/1-14 | 24/1-14 | 1 a 15 |
| Número de fios de polegada e gama | T.P.I. | 40/2-28 | 40/2-28 | 40/2-28 | 1 a 14 | |
| Número do fio e da faixa do módulo | mm | - | - | - | 0.5-7.5 | |
| Número de fios DP e gama | D.P. | - | - | - | 2 a 28 | |
| Aquecimento | Diâmetro da pena do rabo | mm | Φ100 | Φ100 | Φ100 | Φ100 |
| Pênis de cauda | - | MT5# | MT5# | MT5# | MT5# | |
| Viagem de penas de cauda | mm | 250 | 250 | 250 | 250 | |
| Potência | Potência do motor principal | kW | 7.5 | 7.5 | 7.5 | 18.5 |
| Potência do motor rápido | kW | 0.3 | 0.3 | 0.3 | 1.1 | |
| Potência do motor do líquido de arrefecimento | kW | 0.125 | 0.125 | 0.125 | 0.125 | |
| Outros | Dimensões da máquina | mm | 3657/5157 x1360x1480 | 3657/5157 x1360x1555 | 3657/5157 x1360x1555 | 4190/5690 x2000x1520 |
| Peso da máquina | Quilos | 3800/4600 | 4200/5050 | 4300/5150 | 8500/9500 | |
Q-280 Q-330 Q-390 Q-440 Q-520
| Especificações | Unidade | Q-280 | Q-330 | Q-390 | Q-440 | Q-520 | |
| Capacidade | Balança-te sobre a cama. | mm | Φ1000 | Φ1000 | Φ1000 | Φ1000 | Φ1250 |
| Balança sobre o deslizamento cruzado | mm | Φ610 | Φ610 | Φ610 | Φ610 | Φ810 | |
| Distância entre centros | mm | 1500/3000 | 1500/3000 | 1500/3000 | 1500/3000 | 1500/3000 | |
| Faixa de roscas para tubos | mm | Φ130-270 | Φ190-320 | Φ190-380 | Φ270-430 | Φ350-510 | |
| Largura do leito | mm | 755 | 755 | 755 | 755 | 755 | |
| Viagem no eixo X | mm | 520 | 520 | 520 | 520 | 520 | |
| Viagem no eixo Z | mm | 1300/2800 | 1300/2800 | 1300/2800 | 1300/2800 | 1300/2800 | |
| Capacidade máxima de carga | Quilos | 5000 | 5000 | 5000 | 5000 | 5000 | |
| Espinha | Furo de fuso | mm | Φ280 | Φ330 | Φ390 | Φ440 | Φ520 |
| Passos de velocidade do fuso | passos | 12 | 9 | 9 | 9 | 9 | |
| Velocidade do fuso | RPM | 16 a 380. | 7.5-280 | 6-205 | 4.9-180 | 4.9-180 | |
| Tamanho do chuck | mm | Φ800 | Φ780 | Φ850 | Φ1000 | Φ1000 | |
| Tipo de chuck | - | Manual de 4 mandíbulas | 4 mandíbulas elétricas | 4 mandíbulas elétricas | 4 mandíbulas elétricas | 4 mandíbulas elétricas | |
| Turretas | Tipo de torre | - | 4 estações manuais | 4 estações manuais | 4 estações manuais | 4 estações manuais | 4 estações manuais |
| Tamanho da haste da ferramenta | mm | 40x40 | 40x40 | 40x40 | 40x40 | 40x40 | |
| Viagem da torre | mm | 300 | 300 | 300 | 300 | 300 | |
| Alimentos para animais | Tipos de alimentação do eixo X/intervalo | mm/r | 64/0.05-12.15 | 22/0.02-0.45 | 32/0.095-1.44 | 22/0.02-0.45 | 32/0.095-1.44 |
| Alimentação rápida no eixo X | mm/min | 1870 | 1870 | 1870 | 1870 | 1870 | |
| Tipos de alimentação do eixo Z/intervalo | mm/r | 64/0.1-24.3 | 26/0.07-1.33 | 32/0.095-1.4 | 26/0.07-1.33 | 32/0.095-1.4 | |
| Alimentação rápida no eixo Z | mm/min | 3740 | 3740 | 3740 | 3740 | 3740 | |
| Fios Cortar | Número de fios métricos e gama | mm | 30/1-30 | 23/1-15 | 23/1-15 | 23/1-15 | 23/1-15 |
| Número de fios de polegada e gama | T.P.I. | 27/1-28 | 22/2-28 | 22/2-28 | 22/2-28 | 22/2-28 | |
| Número do fio e da faixa do módulo | mm | - | - | - | - | - | |
| Número de fios DP e gama | D.P. | - | - | - | - | - | |
| Aquecimento | Diâmetro da pena do rabo | mm | Φ140 | Φ140 | Φ140 | Φ140 | Φ140 |
| Pênis de cauda | - | MT6# | MT6# | MT6# | MT6# | MT6# | |
| Viagem de penas de cauda | mm | 300 | 300 | 300 | 300 | 300 | |
| Potência | Potência do motor principal | kW | 22 | 22 | 22 | 22 | 22 |
| Potência do motor rápido | kW | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | |
| Potência do motor do líquido de arrefecimento | kW | 0.125 | 0.125 | 0.125 | 0.125 | 0.125 | |
| Outros | Dimensões da máquina | mm | 5000/6500 x2100x1600 | 5000/6500 x2100x1630 | 5000/6500 x2100x1680 | 5000/6500 x2100x1680 | 5000/6500 x2100x1700 |
| Peso da máquina | Quilos | 10000/11500 | 11500/13000 | 12800/14300 | 13000/14500 | 15000/16500 | |
Configuração padrão:
- 3/4 - chuck da mandíbula, 2 conjuntos
- Dispositivos de torneamento cónico, 1 conjunto
- Suporte externo, 1 peça
- Mudança manual do tailstock
- Chuck & ferramenta guarda de correio
- Sistema de refrigeração, luz halógena
- Ferramenta de manutenção e caixa de ferramentas
- Manual de funcionamento em inglês
Imagens detalhadas

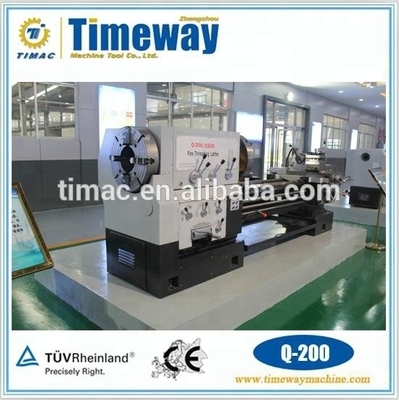

Q-130 e Q-200:

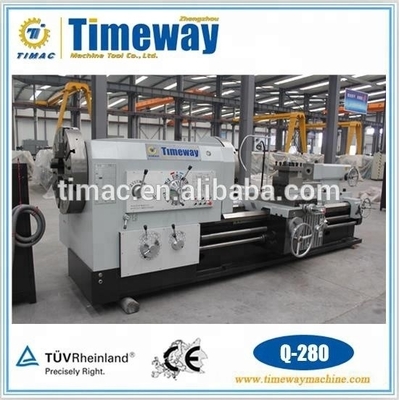

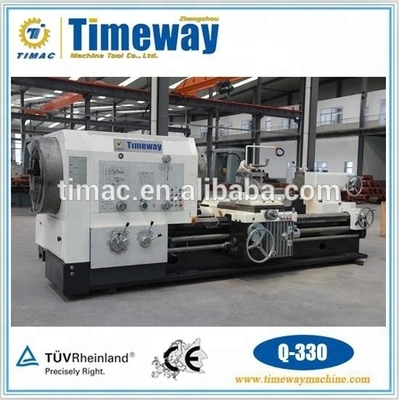

Q-280 e Q-330:

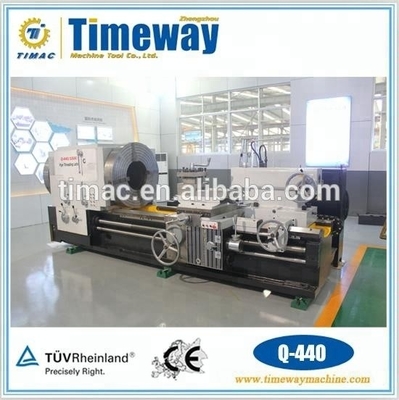

Q-440 e Q-520:
