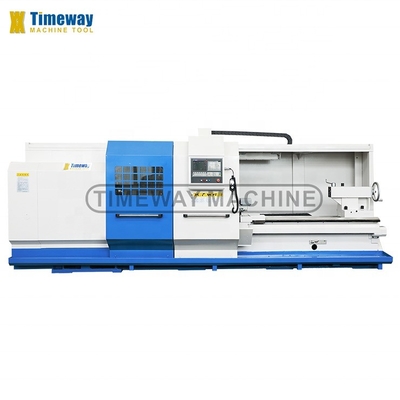

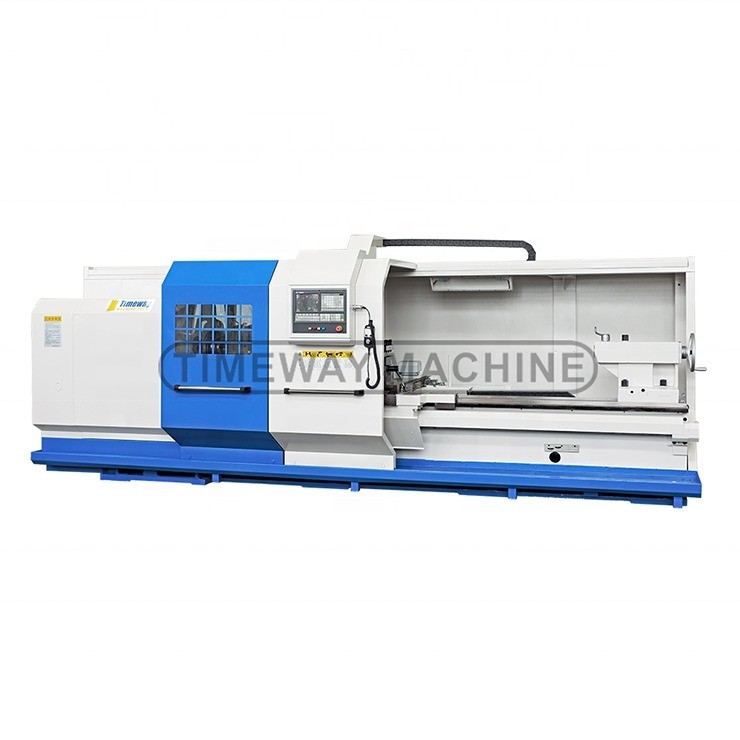

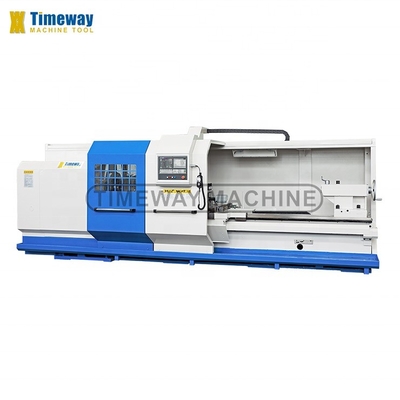

8000mm Max. comprimento da peça de trabalho CNC torno para tipo Cnc automático e perfeito poder de projeto
Detalhes do produto:
| Lugar de origem: | China |
| Marca: | TIMAC |
| Número do modelo: | AK800 |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 conjunto |
|---|---|
| Preço: | $110,000.00/sets 1-2 sets |
| Detalhes da embalagem: | Casas de madeira (podem ser fumigadas) |
| Habilidade da fonte: | 150 conjuntos por mês |
|
Informação detalhada |
|||
| Tipo: | Horizontal | Comprimento máximo da peça (mm): | 8000 |
|---|---|---|---|
| Estrutura: | Torno da cama lisa | Capacidade de usinagem: | Carga pesada |
| Largura da cama (mm): | 500 MM | Potência do motor do fuso ((kW): | 15 |
| Número de espinhas: | Solteiro | Número de eixos: | 2 |
| Viagem (Eixo X) ((mm): | 420 mm | Viagem (Eixo Z) ((mm): | 500 MM |
| Dimensão ((L*W*H): | 104852219x1830 | Voltagem: | 220V/380V |
| Sistema de controlo CNC: | FANUC | Estações de postes de ferramentas: | 4 |
| Peso (kg): | 9750 | Garantia: | 1 ano |
| Principais pontos de venda: | Automático | Relatório de ensaio da máquina: | Fornecido |
| Inspecção de saída por vídeo: | Fornecido | Garantia dos componentes principais: | 1 ano |
| Max.Swing sobre a cama: | 800 | Max... balança para o deslizamento cruzado.: | 480 |
| Distância entre centros: | 1000/1500/2000/3000/4000/5000/6000/8000/- | Comprimento de Max.Turning: | 850/1350/1850/2850/3850/4850/5850/7850/- |
| Largura da cama: | 600 | Capacidade de carga: | 3000 |
| Nariz do eixo: | C11 ((C15 opcional) | Furo de eixo: | 100 (140 opcionais) |
| Espinha Taper: | Métrica 120 (Métrica 150 opcional) | Altura do centro: | 400 mm |
| Condição: | Novos | Espinha de perfuração ((mm): | 100 |
| Tipo de Toolpost: | Pragati | Indústrias aplicáveis: | Fabricação de máquinas |
| Localização da sala de exposição: | Exigências de financiamento | Tipo de comercialização: | Produto ordinário |
| Componentes essenciais: | Rolamento, PLC | Max. comprimento giratório (mm): | 7850 |
| Velocidade máxima do eixo (rpm): | 800 rpm | Porto: | Porto da China |
Descrição de produto
Descrição dos produtos
Características:
- Esta sérieO torno CNC adota ferro fundido padrão (HT300) uma fundição de moldagem, após o segundo tratamento de envelhecimento, tem a característica de estável.desempenho; largura da via de condução (600 mm), boa rigidez, capacidade antivibração;Processados por endurecimento de média frequência (dureza superior a SHAW 68) e usinados por uma máquina de moagem de guias importadaA cama (de 1000mm-5000mm) é de uma peça, 6000mm e acima da cama é de duas peças.
- Esta série de máquinas tem dois tipos de furo de fuso, um é de Φ100mm, o outro é de Φ140mm.Rolamentos SKF e outros rolamentos importadosDiâmetro de furo de Φ140 mm para satisfazer o processamento de partes de barras ou tubos maiores.
- Troca hidráulica automática de 4 turnos controlada pelo código M, mudança automática de velocidade sem passos controlada pela selecção do código S;Câmbio automático de velocidade sem passos, controlado pela seleção do código S■ Manual 18 passos de mudança de velocidade controlada manualmente.
- A caixa do fuso adota uma estrutura simétrica para tornar a deformação térmica uniforme e evitar o deslocamento do centro do fuso.A cabeça é lubrificada com um ciclo de banho de óleoA extremidade frontal do eixo principal adota uma estrutura de três suportes de um rolamento de esferas de contato angular bidirecional.As engrenagens na cabeça são apagadas e aterrado para garantir a transmissão precisa e baixo ruído.

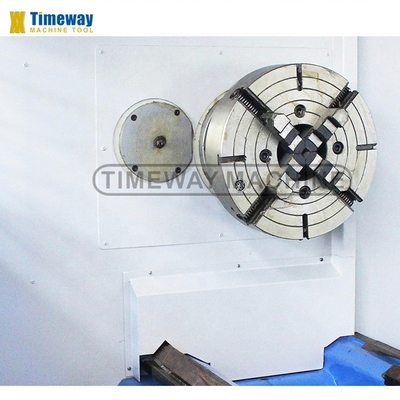

- O motor principal é um motor de alta frequência de 15 kW de potência; equipado com o F400 manual padrão de três mandíbulas autocentrada, de acordo com os requisitos do usuário final manual de tamanho diferente,pode ser escolhido um parafuso pneumático e hidráulico de três mandíbulas e quatro mandíbulas.

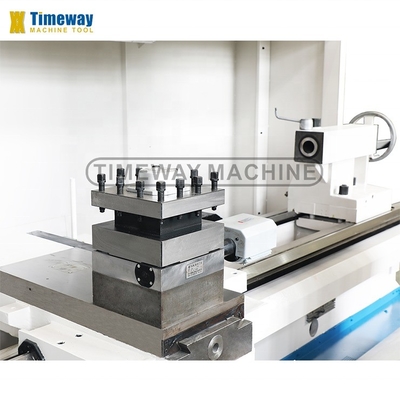

- Todas as máquinas de torno estão equipadas com torre elétrica, elevação livre, troca de ferramentas rápida e fácil, há estações verticais 4 e 6, estações horizontais 6 e outras torres elétricas para escolha.
- Antes da entrega, todas as máquinas de torno serão testadas pelo detector laser britânico RENISHAW para detecção e compensação de precisão dinâmica,Assim, a máquina de torno tem uma alta precisão de posicionamento e precisão de posicionamento repetido.
- O sistema CNC utiliza o sistema de controlo de servo AC de renome internacional FANUC, SIEMENS ou China GSK.equipado com um botão de segurança de paragem de emergência, quando a máquina depara-se repentinamente com uma interrupção súbita de alimentação ou outras falhas, devido à concepção especial do circuito de controlo, pode ser de autoproteção para assegurar que o

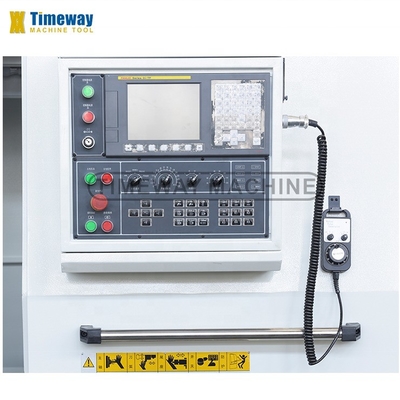

O painel de comando está a cerca de 1500 mm do chão, é altamente moderado, ergonómico, agradável e fácil de operar e compreender o funcionamento da máquina.
- Esta série de máquinas de torno é amplamente utilizada, operação flexível, adequado para o processamento de todos os tipos de formas complexas de eixos, conjuntos, peças de disco, tais como girando superfície cilíndrica interna e externa,superfície cônica, superfície circular, face final, ranhuras, camadas, roscas,
- Especialmente para multiespécies, pequeno lote de transformação de voltas, adaptabilidade do processo, alta eficiência de processamento, baixa taxa de sucata, boa consistência do produto, fácil programação, operação simples,Redução dos requisitos técnicos dos trabalhadores, é o meio ideal de processamento mecânico
- Esta sérieO torno CNC adota ferro fundido padrão (HT300) uma fundição de moldagem, após o segundo tratamento de envelhecimento, tem a característica de estável.desempenho; largura da via de condução (600 mm), boa rigidez, capacidade antivibração;Processados por endurecimento de média frequência (dureza superior a SHAW 68) e usinados por uma máquina de moagem de guias importadaA cama (de 1000mm-5000mm) é de uma peça, 6000mm e acima da cama é de duas peças.
- Esta série de máquinas tem dois tipos de furo de fuso, um é de Φ100mm, o outro é de Φ140mm.Rolamentos SKF e outros rolamentos importadosDiâmetro de furo de Φ140 mm para satisfazer o processamento de partes de barras ou tubos maiores.
- Troca hidráulica automática de 4 turnos controlada pelo código M, mudança automática de velocidade sem passos controlada pela selecção do código S;Câmbio automático de velocidade sem passos, controlado pela seleção do código S■ Manual 18 passos de mudança de velocidade controlada manualmente.
- A caixa do fuso adota uma estrutura simétrica para tornar a deformação térmica uniforme e evitar o deslocamento do centro do fuso.A cabeça é lubrificada com um ciclo de banho de óleoA extremidade frontal do eixo principal adota uma estrutura de três suportes de um rolamento de esferas de contato angular bidirecional.As engrenagens na cabeça são apagadas e aterrado para garantir a transmissão precisa e baixo ruído.
- O motor principal é um motor de alta frequência de 15 kW de potência; equipado com o F400 manual padrão de três mandíbulas autocentrada, de acordo com os requisitos do usuário final manual de tamanho diferente,pode ser escolhido um parafuso pneumático e hidráulico de três mandíbulas e quatro mandíbulas.
- Todas as máquinas de torno estão equipadas com torre elétrica, elevação livre, troca de ferramentas rápida e fácil, há estações verticais 4 e 6, estações horizontais 6 e outras torres elétricas para escolha.
- Antes da entrega, todas as máquinas de torno serão testadas pelo detector laser britânico RENISHAW para detecção e compensação de precisão dinâmica,Assim, a máquina de torno tem uma alta precisão de posicionamento e precisão de posicionamento repetido.
- O sistema CNC utiliza o sistema de controlo de servo AC de renome internacional FANUC, SIEMENS ou China GSK.equipado com um botão de segurança de paragem de emergência, quando a máquina depara-se repentinamente com uma interrupção súbita de alimentação ou outras falhas, devido à concepção especial do circuito de controlo, pode ser de autoproteção para assegurar que o
O painel de comando está a cerca de 1500 mm do chão, é altamente moderado, ergonómico, agradável e fácil de operar e compreender o funcionamento da máquina.
- Esta série de máquinas de torno é amplamente utilizada, operação flexível, adequado para o processamento de todos os tipos de formas complexas de eixos, conjuntos, peças de disco, tais como girando superfície cilíndrica interna e externa,superfície cônica, superfície circular, face final, ranhuras, camadas, roscas,
- Especialmente para multiespécies, pequeno lote de transformação de voltas, adaptabilidade do processo, alta eficiência de processamento, baixa taxa de sucata, boa consistência do produto, fácil programação, operação simples,Redução dos requisitos técnicos dos trabalhadores, é o meio ideal de processamento mecânico
Especificações | UNIT | AK-800 |
Max. Vira-te para a cama. | mm | 800 |
Max... balança para o deslizamento cruzado. | mm | 480 |
Distância entre centros | mm | 1000/1500/2000/3000/4000/5000/6000/8000/- |
Duração máxima de rotação | mm | 850/1350/1850/2850/3850/4850/5850/7850/- |
Largura do leito | mm | 600 |
Capacidade de carga | Quilos | 3000 |
Nas do fuso | mm | C11 ((C15 opcional) |
Furo de fuso | mm | 100 (140 opcionais) |
Espinhas cónicas | Métrica 120 (Métrica 150 opcional) | |
Velocidade do fuso (passos manuais) | RPM | 6-750 ((18) |
Velocidade do fuso (manuais 4 passos sem passo) | RPM | 8-800 |
Velocidade do fuso (hidráulico 4 passos, sem passos) | RPM | 8-800 |
Altura do centro | mm | 400 |
Tamanho do chuck | mm | 400 |
Equipa de alimentação mínima do eixo X/Z | mm | 0.001/0.001 |
Velocidade de alimentação rápida no eixo X/Z | mm/min | 4000/5000 |
Viagem cruzada (X) | mm | 420 |
Tipo de poste de ferramenta | V4 (V6/H6/H8 opcional) | |
Tempo de mudança de ferramenta | S | 2.4 |
Precisão de posicionamento repetido da torre | mm | 0.008 |
Tamanho da secção da ferramenta | mm | 40x40 |
Diâmetro da pena do rabo | mm | 100 |
Viagem de penas de cauda | mm | 250 |
Pênis de cauda | MT6 (MT5 opcional) | |
Precisão de trabalho | IT6 | |
A rugosidade da superfície | pm | Ra1.6 |
Potência do motor principal | kW | 15 |
Peso da máquina | Quilos | 4800/5300/5600/6000/6800/7600/8250/9750/- |
Comprimento da máquina | mm | 3605/4105/4645/5600/6430/7600/8485/10485/- |
Largura da máquina | mm | 2219 |
Altura da máquina | mm | 1830 |
Acessórios padrão: | Acessórios opcionais: |
Sistema CNC FANUC/GSK/SIEMENS, 3 mandíbulas, de potência não superior a 10 W, Lâmpada de trabalho, sistema de arrefecimento, Guarda semi-fechada, manual gerador de pulsos (MPG), Centros mortos, Pistola de óleo, Lâmpada piloto, Uma bomba de lubrificação automática, Mudanças manuais de cauda, Ferramentas e caixa de ferramentas, Cuneira e parafusos de nivelamento, Manual de funcionamento (em inglês). | Quatro mandíbulas, Descanse bem. Segue o descanso, Câmbio hidráulico, O chuck penumático, Com um comprimento de cilindrada superior a 1000 mm, 6 estações de ferramentas, Centros ao vivo, Ar condicionado, transportador de fichas, Toda a guarda. |
