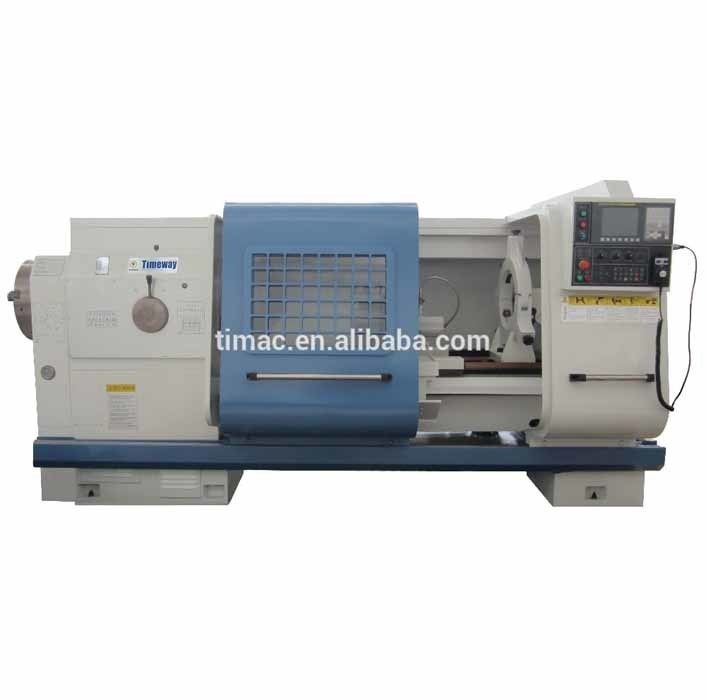

3000mm Max. comprimento da peça de trabalho óleo país fuso oco CNC torno com fuso de 130mm
Detalhes do produto:
| Lugar de origem: | China |
| Marca: | TIMAC |
| Certificação: | ISO9001:2008; CE |
| Número do modelo: | QK-120Ax1M |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 conjunto |
|---|---|
| Preço: | $110,000.00/sets 1-2 sets |
| Detalhes da embalagem: | Casas de madeira (podem ser fumigadas) |
| Habilidade da fonte: | 100 conjuntos por mês |
|
Informação detalhada |
|||
| Tipo: | Horizontal | Comprimento máximo da peça (mm): | 3000 |
|---|---|---|---|
| Estrutura: | Torno da cama lisa | Capacidade de usinagem: | Carga pesada |
| Máximo Peso do Workpiece (quilogramas): | 1500 | Largura da cama (mm): | 550 mm |
| Potência do motor do fuso ((kW): | 7.5 | Número de espinhas: | Solteiro |
| Número de eixos: | 2 | Viagem (Eixo X) ((mm): | 320 milímetros |
| Viagem (Eixo Z) ((mm): | 380 milímetros | Dimensão ((L*W*H): | 3227x1800x1850 mm |
| Voltagem: | De acordo com o pedido do cliente | Estações de postes de ferramentas: | 4 |
| Peso (kg): | 3900 | Garantia: | 1 ano |
| Principais pontos de venda: | Alta precisão | Relatório de ensaio da máquina: | Fornecido |
| Inspecção de saída por vídeo: | Fornecido | Garantia dos componentes principais: | 1 ano |
| Tipo de máquina: | Tubulação do CNC que rosqueia o torno | Diâmetro máximo do tubo: | 120 mm |
| Furo de eixo: | 130 mm | Largura da cama: | 550 mm |
| Max. Peso da peça de trabalho: | 1500 kg | Velocidade do eixo: | 25-800 rpm ((16 passos) |
| Sistema de controlo: | Sistema CNC FANUC | Comprimento máximo da peça de trabalho: | 3000 |
| Período de garantia: | 1 ano | Condição: | Novos |
| Espinha de perfuração ((mm): | 130 | Indústrias aplicáveis: | Lojas de material de construção, lojas de reparação de máquinas, fábricas, obras de construção |
| Localização da sala de exposição: | Turquia, Alemanha, Brasil, Peru, Rússia, Tailândia, Argélia, Malásia, Austrália | Tipo de comercialização: | Outros |
| Componentes essenciais: | Rolamentos, motores, engrenagens, outros, caixa de engrenagens | Max. comprimento giratório (mm): | 2580 |
| Velocidade máxima do eixo (rpm): | 450 r.p.m | Porto: | Porto da China |
Descrição de produto
"Fusão de 130 mm" Oil Country Hollow Spindle CNC Lathe
QK-120A QK-190A QK-260A QK-350A QK-460A
Principais perspectivas
Descrição do produto
Aplicação:
Nós, Timeway Machine vendidos6", 8", 10", 14", 18" Tornos CNC de esferas ocas, concebidos para executar todas as dimensões dos fios utilizados na indústria do petróleo e do gás;altura do centro385mm, 500mm, 550mm, 650mm;distância entre os centros de750 mmaté5000 mm;O sistema deve ser equipado com uma válvula de 3 mandíbulas autocentrada ou com uma válvula de 4 mandíbulas independente em ambos os lados da caixa de velocidades.Todas as máquinas estão em conformidade com as normas CE.
Características:
- Esta máquina foi concebida para ser utilizada em aplicações exigentes da indústria do petróleo e integra décadas de experiência.
- Cabeçalho maciço com fuso mian em rodinhos de rolos cônicos e duas montagens de rodapé.
- O leito de máquinas amplo apresenta grandes guias endurecidos e em terra e uma elevada rigidez.
- Acionamentos de alto binário e parafusos de esferas pré-carregados em todos os eixos.
- Transmissão automática de quatro passos com velocidades infinitamente variáveis.
- Engrenagens endurecidas e em terra para uma transmissão de potência eficaz.
- Porta-ferramentas de carga pesada de 4 estações com função automática de troca de ferramentas.
- Incluindo sistema de refrigerante de alto desempenho e unidade central de lubrificação.
- Tecnologia de controlo com confiabilidade premiada e muitos anos de experiência - sistema CNC FANUC ou SIEMENS.

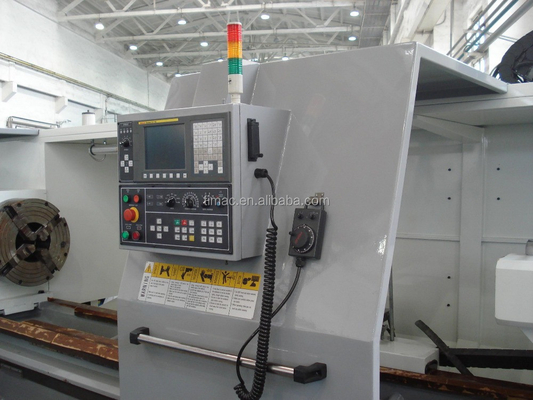

- O volante electrónico no painel de comando para a operação manual assegura a instalação rápida e fácil de novas peças de trabalho e o
Parâmetro técnico:
| Especificações | Unidade | QK-120A | QK-190A | QK-260A | QK-350A | QK-460A | |
| Capacidade | Altura do centro | 385 | 500 | 550 | 650 | ||
| Balança-te sobre a cama. | mm | 630 | 1000 | 1100 | 1250 | ||
| Vire o vagão | mm | 480 | 630 | 730 | 900 | ||
| Diâmetro externo dos tubos - Não, não. | mm | 120 | 190 | 70 a 260 | 114-340 | 300 a 460 | |
| Comprimento máximo da peça de trabalho | mm | 750/1000/1500/2000/3000 | 1500/3000/5000 | 3000 | |||
| Duração máxima de giro | mm | 600/800/1350/1850/2850 | 1300/2800/4800 | 2800 | |||
| Duração do guiamento | mm | 550 | 755 | 1100 | |||
| Espinha | Furação de espinha | mm | 130 | 200 | 275 | 355 | 465 |
| Nas do fuso | C11 | A2-15 | A2-28 | ||||
| Capa | Passo da velocidade do fuso ((Motor assíncrono de três fases) | Manual 3 passos, automático 6 passos 16 velocidades | Manual 2 passos, automático 4 passos 8 velocidades | --- | --- | --- | |
| Passo da velocidade do fuso ((motor de frequência variável) | --- | --- | Automática 4 marchas, mudança de velocidade sem marchas no passo. | ||||
| Intervalo de velocidade do fuso ((Motor assíncrono de três fases) | 25-800 | 90 a 450 | --- | --- | --- | ||
| Intervalo de velocidade do fuso (motor de frequência variável) | --- | --- | 6 a 400 | 5-320 | 5-200 | ||
| Potência do motor principal ((Motor assíncrono trifásico) | kW | 7.5 | --- | --- | --- | ||
| Potência do motor principal (Motor de frequência variável) | 18.5 | 28/38 | |||||
| Tipo de chuque (chuque manual) | Manual 3 mandíbula 380 | Manual 3 mandíbula 500 | Manual 4 mandíbula 630 | Manual 4 mandíbula 800 | Manual 4 mandíbula 630 | ||
| Alimentos para animais | Incremento mínimo de alimentação do eixo X/Z | mm | 0.001/0.001 | ||||
| Velocidades rápidas do eixo X/Z | mm/min | 3000/6000 | |||||
| Max.viagem do eixo x | mm | 320 | 630 | 800 | |||
| Transporte | Posição de trabalho do poste de ferramenta | Posição vertical 4 240 | Posição vertical 4-300 | ||||
| Tempo de indexação | s | 2.5 | 4 | ||||
| Indicação da repetição | mm | 0.008 | 0.01 | ||||
| Secção da haste da ferramenta | mm | 32 | 40 | ||||
| Aquecimento | Diâmetro da pluma da cauda | mm | 100 | 160 | |||
| Viagem da pena de cauda | mm | 250 | 300 | ||||
| Furo de penas de cauda | Morse 5 | Morse 6 | |||||
Configurações padrão:
- Sistema CNC da Siemens
- Máquinas de secagem
- Cadeira elétrica
- Fornecedor manual de quatro mandíbulas
- Sistema de lubrificação central
- Luz de trabalho
- Sistema de refrigerante
- Capa semi-fechada
- Cabine elétrica com ar condicionado
- Caixa de ferramentas
- Manual de programação
- Manual do operador
Configurações opcionais:
- Sistema CNC FANUC/FAGOR
- Máquinas de secagem
- Para o transporte de mercadorias
- Estações de seis e oito postes de ferramentas
- Centro vivo
- Acessórios especiais
Imagens detalhadas
Para mais máquinas reais, por favor verifique as seguintes fotos:

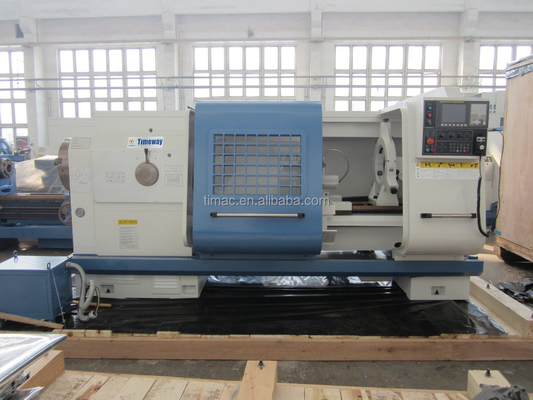

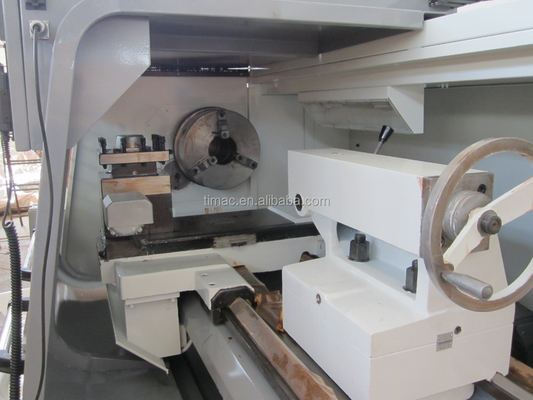

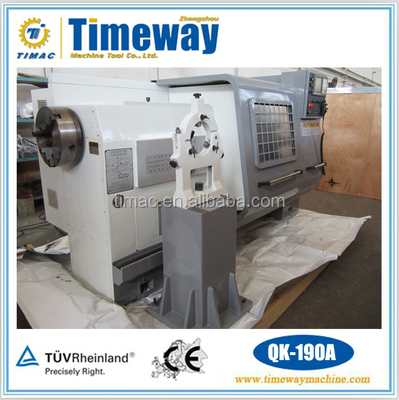

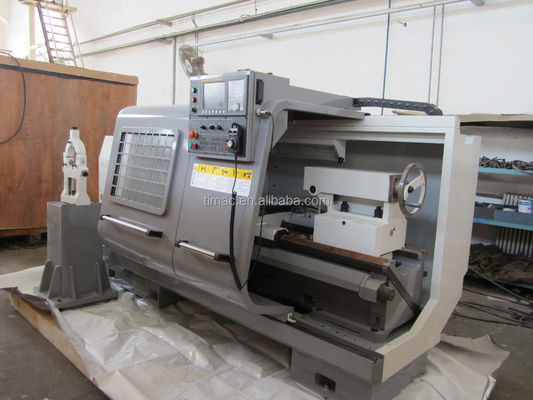

QK-120A e QK-190A
QK-260A
QK-350A e QK-460A
Linha de produção de alimentadores automáticos de barras
