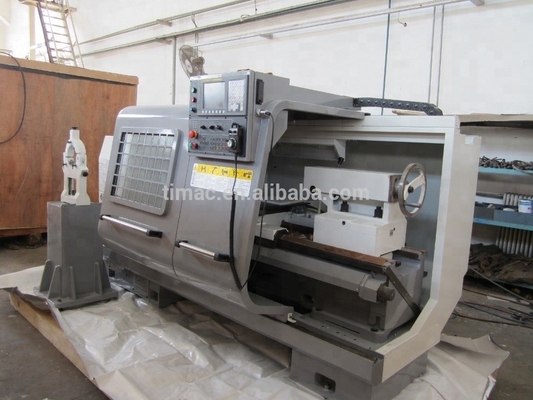

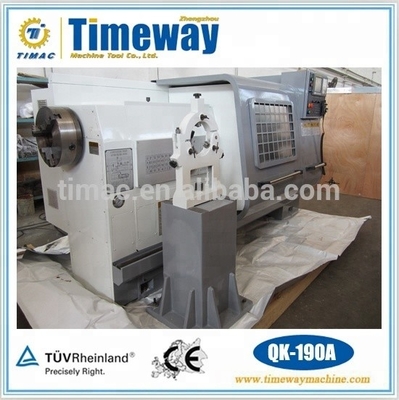

QK-190A CNC Oil Country Torno de trabalho pesado Capacidade de usinagem e 1500kg peso da peça de trabalho
Detalhes do produto:
| Lugar de origem: | Henan, China |
| Marca: | TIMAC |
| Certificação: | ISO, CE |
| Número do modelo: | QK-190A |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 conjunto |
|---|---|
| Preço: | $40,000.00/sets 1-2 sets |
| Detalhes da embalagem: | Caixa de madeira (pode ser fumigada) |
| Habilidade da fonte: | 200 conjuntos por mês |
|
Informação detalhada |
|||
| Tipo: | Horizontal | Comprimento máximo da peça (mm): | 3000 milímetros |
|---|---|---|---|
| Estrutura: | Torno inclinado da cama | Capacidade de usinagem: | Carga pesada |
| Máximo Peso do Workpiece (quilogramas): | 1500 | Largura da cama (mm): | 550 mm |
| Potência do motor do fuso ((kW): | 11 | Número de espinhas: | Gêmeos |
| Número de eixos: | 3 | Viagem (Eixo X) ((mm): | 630 MILÍMETROS |
| Viagem (Eixo Z) ((mm): | 300 mm | Precisão de posicionamento (mm): | 0,02 milímetros |
| Repetitividade (X/Y/Z) (mm): | 0.01 | Dimensão ((L*W*H): | 3677x1800x1850 mm |
| Voltagem: | A pedido do cliente | Sistema de controlo CNC: | FANUC |
| Estações de postes de ferramentas: | 12 | Peso (kg): | 3000 |
| Garantia: | 1 ano | Principais pontos de venda: | Automático |
| Relatório de ensaio da máquina: | Fornecido | Inspecção de saída por vídeo: | Fornecido |
| Garantia dos componentes principais: | 1 ano | CNC ou não: | CNC |
| Tipo de máquina: | Torneio CNC de país de petróleo | Diâmetro máximo do tubo: | 190 mm |
| Largura da cama: | 550 mm | Max. Peso da peça de trabalho: | 1500 kg |
| Furo de eixo: | 200 mm | Velocidade do eixo: | 90-450 rpm ((8 passos) |
| Sistema de controlo: | Sistema CNC FANUC ou SIEMENS | Máximo Balanço Diâmetro (milímetros): | 770 |
| Condição: | Novos | Indústrias aplicáveis: | Fabrica de máquinas, fábrica de alimentos e bebidas, obras de construção, energia e mineração |
| Localização da sala de exposição: | Estados Unidos, Itália, Alemanha, Brasil, Indonésia, Índia, Emirados Árabes Unidos, África do Sul, U | Tipo de comercialização: | Produto ordinário |
| Componentes essenciais: | Rolamento, motor, bomba, engrenagem | Max. comprimento giratório (mm): | 2850 |
| Anos: | 2022 | Velocidade máxima do eixo (rpm): | 450 r.p.m |
| Espinha de perfuração ((mm): | 200 | Porto: | Porto da China. |
Descrição de produto

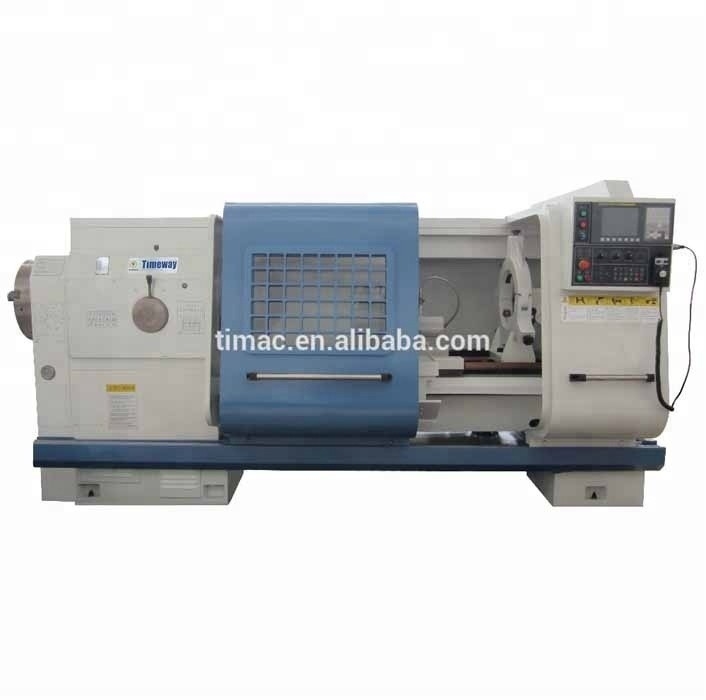

Torneio CNC de país de petróleo
QK-120A QK-190A QK-260A QK-350A QK-460A
Principais perspectivas
Descrição do produto
Características:
- Esta máquina foi concebida para ser utilizada em aplicações exigentes da indústria do petróleo e integra décadas de experiência.
- Cabeçalho maciço com fuso mian em rodinhos de rolos cônicos e duas montagens de rodapé.
- O leito de máquinas amplo apresenta grandes guias endurecidos e em terra e uma elevada rigidez.
- Acionamentos de alto binário e parafusos de esferas pré-carregados em todos os eixos.
- Transmissão automática de quatro passos com velocidades infinitamente variáveis.
- Engrenagens endurecidas e em terra para uma transmissão de potência eficaz.
- Porta-ferramentas de carga pesada de 4 estações com função automática de troca de ferramentas.
- Incluindo sistema de refrigerante de alto desempenho e unidade central de lubrificação.
- Tecnologia de controlo com confiabilidade premiada e muitos anos de experiência - sistema CNC FANUC ou SIEMENS.
- O volante eletrónico no painel de comando para a operação manual assegura a instalação fácil e rápida de novas peças e ferramentas.
Parâmetro técnico:
| Especificações | Unidade | QK-120A | QK-190A | QK-260A | QK-350A | QK-460A |
| Balança-te sobre a cama. | mm | 770 | 1000 | 1100 | 1250 | |
| Vire o vagão | mm | 480 | 630 | 730 | 900 | |
| Diâmetro externo dos tubos (chuck manual) | mm | 120 | 190 | 70 a 260 | 114-340 | 300 a 460 |
| Diâmetro externo dos tubos (choque hidráulico) | mm | --- | --- | --- | 127 a 340 | --- |
| Diâmetro externo das tubulações (chuck pneumático) | mm | --- | --- | --- | --- | --- |
| Comprimento máximo da peça de trabalho | mm | 750/1000/1500/2000/3000 | 1500/3000/5000 | 3000 | ||
| Duração máxima de giro | mm | 600/800/1350/1850/2850 | 1300/2800/4800 | 2800 | ||
| Duração do guiamento | mm | 550 | 755 | 1100 | ||
| Nas do fuso | C11 | A2-15 | A2-28 | |||
| Passo da velocidade do fuso ((Motor assíncrono de três fases) | Manual em 3 passos, Auto 6 passos 16 velocidades | Manual em 2 passos, Automático 4 passos 8 velocidades | --- | --- | --- | |
| Passo da velocidade do fuso ((motor de frequência variável) | --- | --- | Automática 4 marchas, mudança de velocidade sem marchas no passo. | |||
| Intervalo de velocidade do fuso ((Motor assíncrono de três fases) | 25-800 | 90 a 450 | --- | --- | --- | |
| Intervalo de velocidade do fuso (motor de frequência variável) | --- | --- | 6 a 400 | 5-320 | 5-200 | |
| Potência do motor principal ((Motor assíncrono trifásico) | kW | 11 | --- | --- | --- | |
| Potência do motor principal (motor de frequência variável) | 18.5 | 28/38 | ||||
| Furo de fuso | mm | 130 | 200 | 275 | 355 | 465 |
| Tipo de chuque (chuque manual) | Manual 3 mandíbula 380 | Manual 3 mandíbula 500 | Manual 4 mandíbula 630 | Manual 4 mandíbula 800 | Manual 4 mandíbula 630 | |
| Tipo de barril (barril hidráulico) | --- | --- | --- | 3 mandíbula 760 | --- | |
| Diâmetro externo das tubulações (chuck pneumático) | --- | --- | --- | --- | --- | |
| Altura do centro do leito | mm | 385 | 500 | 550 | 650 | |
| Incremento mínimo de alimentação do eixo X/Z | mm | 0.001/0.001 | ||||
| Velocidades rápidas do eixo X/Z | mm/min | 3000/6000 | ||||
| Max.viagem do eixo x | mm | 390 | 630 | 800 | ||
| Posição de trabalho do poste de ferramenta | Posição vertical 4 240 | Posição vertical 4-300 | ||||
| Tempo de indexação | s | 2.5 | 4 | |||
| Indicação da repetição | mm | 0.008 | 0.01 | |||
| Secção da haste da ferramenta | mm | 32 | 40 | |||
| Diâmetro da pluma da cauda | mm | 100 | 160 | |||
| Viagem da pena de cauda | mm | 250 | 300 | |||
| Furo de penas de cauda | Morse 5 | Morse 6 | ||||
| Precisão da peça de trabalho | IT6-IT7 | |||||
| A rugosidade da superfície | μm | Ra1.6 | ||||
Configurações padrão:
- Sistema CNC FANUC
- Máquinas de secagem
- Cadeira elétrica
- Fornecedor manual de quatro mandíbulas
- Sistema de lubrificação central
- Luz de trabalho
- Sistema de refrigerante
- Capa semi-fechada
- Cabine elétrica com ar condicionado
- Caixa de ferramentas
- Manual de programação
- Manual do operador
Configurações opcionais:
- Sistema CNC SIEMENS/FAGOR
- Máquinas de secagem
- Para o transporte de mercadorias
- Estações de seis e oito postes de ferramentas
- Máquinas e aparelhos de limpeza
- Centro vivo
- Acessórios especiais
- Apoio traseiro
Imagens detalhadas

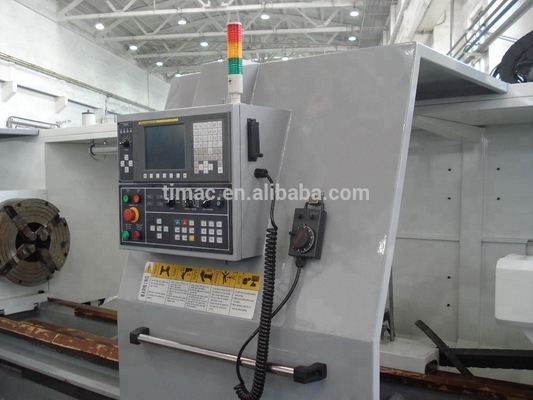

• Fios de tubulação mais afiados • Sistema CNC FANUC

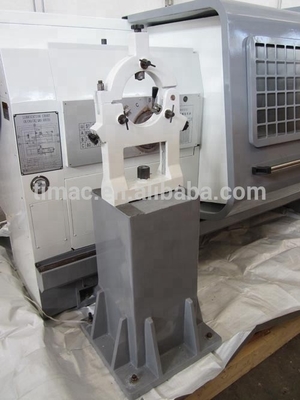

• Suporte traseiro pesado • Suporte traseiro leve
