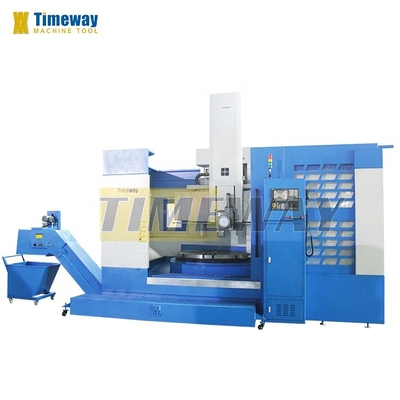

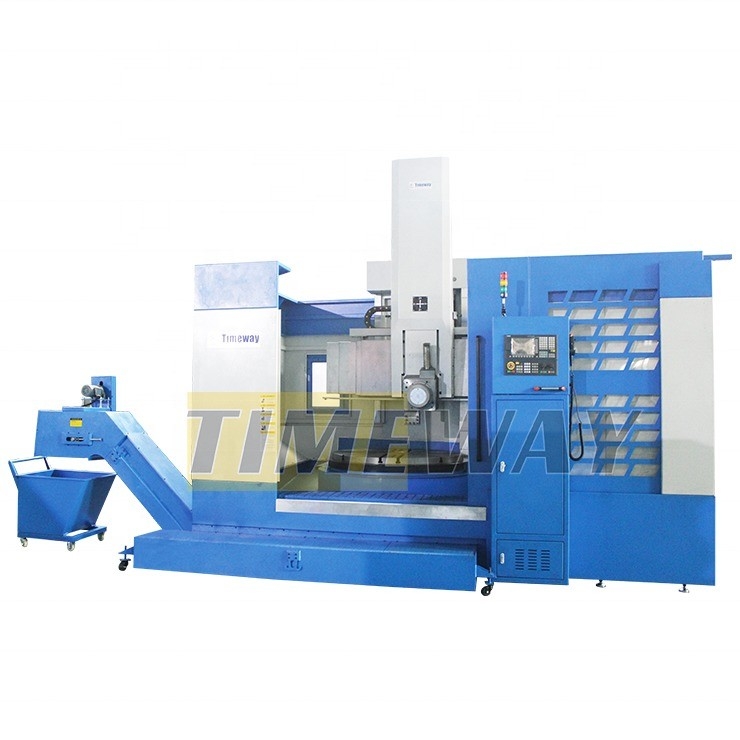

Máquina de torno vertical CNC com 2 eixos e garantia pós-venda
Detalhes do produto:
| Lugar de origem: | China |
| Marca: | Timeway |
| Número do modelo: | VLK1600 |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 conjunto |
|---|---|
| Preço: | $89,000.00/sets 1-2 sets |
| Detalhes da embalagem: | Caixa/palete de madeira |
| Habilidade da fonte: | 150 conjuntos por mês |
|
Informação detalhada |
|||
| Tipo: | Vertical, Singe coluna torno vertical CNC | Comprimento máximo da peça (mm): | 1000 |
|---|---|---|---|
| Capacidade de usinagem: | Carga pesada | Máximo Peso do Workpiece (quilogramas): | 8000 |
| Largura da cama (mm): | 1460 milímetros | Potência do motor do fuso ((kW): | 37 |
| Número de espinhas: | Solteiro | Número de eixos: | 2 |
| Viagem (Eixo X) ((mm): | 1050 mm | Viagem (Eixo Z) ((mm): | 800 mm |
| Precisão de posicionamento (mm): | ± 0.01 | Repetitividade (X/Y/Z) (mm): | ± 0.008 |
| Dimensão ((L*W*H): | 5630x3010x4660 mm | Voltagem: | 380V, 50HZ/60HZ |
| Sistema de controlo CNC: | A SIEMENS | Estações de postes de ferramentas: | 4 |
| Peso (kg): | 14500 | Garantia: | 1 ano |
| Principais pontos de venda: | Automático | Relatório de ensaio da máquina: | Fornecido |
| Inspecção de saída por vídeo: | Fornecido | Garantia dos componentes principais: | 1 ano |
| Serviço pós-venda prestado: | Engenheiros disponíveis para serviços de máquinas no exterior | Cores: | solicitação dos clientes |
| Máximo Balanço Diâmetro: | 1600 mm | Altura máxima da peça de trabalho: | 1000 mm |
| diâmetro do worktable: | 1400 mm | Tamanho da haste da ferramenta: | 32x40 mm |
| Fornecimento de energia: | 45KVA | Tipo de guia: | Ferrovias retangulares |
| Torque máximo da mesa de trabalho: | 25KN.m | Condição: | Novos |
| Tipo de Toolpost: | Yantai Universal | Indústrias aplicáveis: | Lojas de materiais de construção, lojas de reparação de máquinas, fábricas de fabricação, fábricas d |
| Localização da sala de exposição: | Canadá, Estados Unidos, Itália, França, Alemanha, Brasil, México, Rússia, Espanha, Chile, Colômbia, | Tipo de comercialização: | Produto ordinário |
| Anos: | 2021 | Velocidade máxima do eixo (rpm): | 160 rpm |
| Espinha de perfuração ((mm): | 300 | Max. comprimento giratório (mm): | 1000 |
| Componentes essenciais: | Outros, SIEMENS 808D | Porto: | Porto da China |
Descrição de produto
Descrição dos produtos
Sistema automático de lubrificação, proteção totalmente fechada, ar condicionado, refrigerador de óleo | SIEMENS 828D, FANUC 0i-TF, fixação especial |
Especificações | Unidade | VLK800E | VLK1250E | VLK1600E | VLK2000E | |||
Diâmetro máximo do balanço | mm | 950 | 1250 | 1600 | 2000 | |||
Diâmetro de rotação máximo | mm | 800 | 1250 | 1600 | 2000 | |||
Altura máxima da peça de trabalho | mm | 800 | 1000 | 1000 | 1250 | |||
Peso máximo da peça de trabalho | Quilos | 2000 | 5000 | 8000 | 12000 | |||
Potência do motor principal | kW | 22 | 22 | 30 | 37 | |||
Diâmetro da mesa de trabalho | mm | 800 | 1010 | 1400 | 1800 | |||
Torque máximo da mesa de trabalho | KN.m | 10 | 17.5 | 25 | 32 | |||
Intervalo de velocidade da mesa de trabalho | RPM | 2-320 | 1.25-200 | 1-160 | 4-125 | |||
Número de estações de ferramentas | Peças | 4 | 4 | 4 | 4 | |||
Secção do bastão de ferramenta da ferramenta de torneamento externa | mm | 32x40 | 32x40 | 32x40 | 32x40 | |||
Tipo de unidade | - | Eletrodomésticos | Eletrodomésticos | Eletrodomésticos | Eletrodomésticos | |||
Tamanho do parafuso de esferas do eixo X (dia. x passo do parafuso) | mm | 50x10 | 50x10 | 50x10 | 50x10 | |||
Tamanho do parafuso de esferas do eixo Z (dia. x passo do parafuso) | mm | 50x10 | 50x10 | 50x10 | 50x10 | |||
Viagem no eixo X | mm | -20~550 | -20~800 | -20~1030 | -20~1150 | |||
Viagem no eixo Z | mm | 650 | 650 | 800 | 800 | |||
Intervalo de alimentação ((X/Z) | mm | 0.1 a 500 | 0.1 a 500 | 0.1 a 500 | 0.1 a 500 | |||
Velocidade de alimentação rápida | mm/min | 2000 | 2000 | 2000 | 2000 | |||
Sistema CNC | - | Siemens 808D | Siemens 808D | Siemens 808D | Siemens 808D | |||
Torque do servomotor ((X/Z) | N.m | 11/11 | 11/11 | O que fazer? 15/11 | O que fazer? 15/11 | |||
Capacidade | Qua | 30 | 37 | 45 | 52 | |||
Peso líquido da máquina | Quilos | 8500 | 11000 | 14500 | 18500 | |||
Dimensão da máquina (LxWxH) | cm | 430x238x429 | 478x257x440 | 563x301x466 | 580x368x494 | |||
Transportador de fitas | - | Tipo de cadeia | Tipo de cadeia | Tipo de cadeia | Tipo de cadeia | |||
Padrão | - | Sistema automático de lubrificação, proteção totalmente fechada, ar condicionado, refrigerador de óleo | ||||||
Opcional | - | SIEMENS 828D, FANUC 0i-TF, fixação especial | ||||||

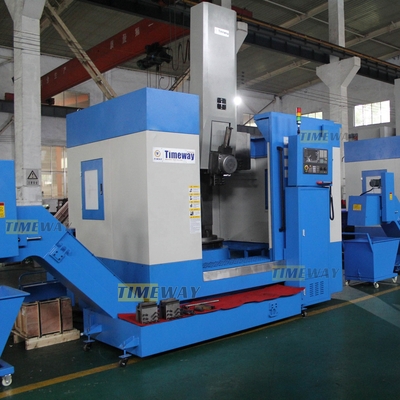

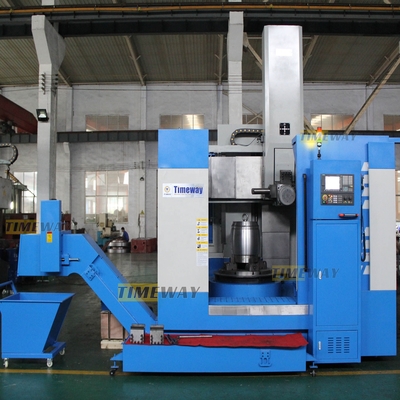

Detalhes da máquina
1O torno vertical de coluna única da série CNC foi concebido absorvendo técnicas modernas de projeto e fabrico avançadas e utilizando o método de projeto de otimização CAD.utilizando o mais recente conceito de design e equipando com recursos avançados nacionais e estrangeiros. 2. Realizar forte corte no desempenho da estrutura, a carga de sobrepeso da mesa de trabalho, máquina de alta rigidez dinâmica e estática, toda a segurança de movimento e estabilidade,longa vida útil e elevada eficiência de processamento3. A máquina é adequada para ferramentas de corte de aço e carburo de alta velocidade, para processar peças de todos os metais ferrosos e não ferrosos e alguns materiais não metálicos. 4.A máquina pode concluir o processo de bruto e terminar virando dentro e fora do cilindroA máquina é constituída principalmente por uma coluna, uma mesa de trabalho, uma viga, um poste de ferramenta vertical, uma caixa de velocidades principal,Mecanismo de elevação do feixe, mecanismo de alimentação vertical da ferramenta, dispositivo de protecção do guia de feixe, caixa completa da máquina, sistema elétrico, sistema hidráulico, sistema de arrefecimento, etc.
Não, não, não, não.
- O que é?A mesa de trabalho utiliza uma estrutura de fuso de tipo fixo integrada, de alta rigidez, alta precisão e curta,O fuso é equipado com um conjunto de rolamentos de esferas de tração de alta precisão e um conjunto de rolamentos de rolos cilíndricos curtos de dupla linha. estrutura compacta, ao mesmo tempo suportar carga radial, a carga axial e momento de inclinação, e sob a sobrecarga de deformação elástica é pequena,Melhorou a precisão de rotação da mesa de trabalho e a capacidade de carga.
Não, não, não, não.
- O que é?Quatro estações de ferramentas elétricas: alta precisão de posicionamento, grande força de fixação, grande capacidade de carga, estável e confiável.maior força de aperto.
Não, não, não, não.
- O que é?Os clientes podem escolher FANUC, SIEMENS ou KND, outros sistemas CNC.
Não, não, não, não.
- O que é?De acordo com os requisitos especiais, toda a tampa da máquina, transportador de fichas.
Peças de ensaio abrangentes(apenas para torno CNC):
Todos os tornos CNC devem realizar um processo de corte final após todas as inspecções padrão da máquina, através do corte da superfície externa, passos, superfície de arco, superfície cônica, etc.,para inspecionar a estabilidade do sistema CNC e o desempenho geral da máquina.
Aceitação do cliente
Por que escolher-nos
Interferômetro a laser Renishaw (apenas para torno CNC):
Antes da entrega, adota o laser RENISHAW do Reino Unido para fazer testes de precisão dinâmica e deslocamento, para que a máquina tenha a alta precisão de posicionamento e precisão de reposicionamento.
