Diâmetro de balanço máximo 630 mm Torno horizontal de alta velocidade
Detalhes do produto:
| Lugar de origem: | Henan, China |
| Marca: | TIMAC |
| Certificação: | CE,ISO Standard |
| Número do modelo: | AL-630B,AL-800B,AL-940B |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 conjunto |
|---|---|
| Preço: | $19,900.00/sets 1-2 sets |
| Detalhes da embalagem: | Em caixas de compensado. |
| Habilidade da fonte: | 300 grupos/grupos por Mês |
|
Informação detalhada |
|||
| Comprimento máximo da peça (mm): | 10000 | Intervalo de velocidade do fuso (rpm): | 6 - 800 rpm |
|---|---|---|---|
| Capacidade de usinagem: | Carga pesada | Tipo: | Horizontal |
| Potência do motor do fuso ((kW): | 11 | Voltagem: | 380 V/50 Hz |
| Dimensão ((L*W*H): | Como o comprimento | Peso (kg): | 12500 kg |
| Garantia: | 1 ano | Principais pontos de venda: | Alta precisão |
| Tipo de comercialização: | Novo produto 2020 | Relatório de ensaio da máquina: | Fornecido |
| Inspecção de saída por vídeo: | Fornecido | Garantia dos componentes principais: | 1 ano |
| Tipo de máquina: | Torno horizontal de cama de espaçamento | Vire o vagão: | 660mm |
| Max. Peso da peça de trabalho: | 2000 kg | Largura da cama: | 550 mm |
| Furo de eixo: | 110 mm | Velocidade do eixo: | 6-800 rpm ((18 passos) |
| Máximo Balanço Diâmetro: | 630/800/940 mm | Peso: | Como o comprimento |
| Potência: | C.A. 11kw | Condição: | Novos |
| Indústrias aplicáveis: | Lojas de materiais de construção, lojas de reparação de máquinas, fábricas de fabricação, fábricas d | Localização da sala de exposição: | Itália, Alemanha, Brasil, Índia, México, África do Sul, Cazaquistão, Ucrânia |
| Componentes essenciais: | Rolamento, bomba, engrenagem, motor | Max. comprimento giratório (mm): | 10000 milímetros |
| Espinha de perfuração ((mm): | 110 | Porto: | Porto da China. |
Descrição de produto

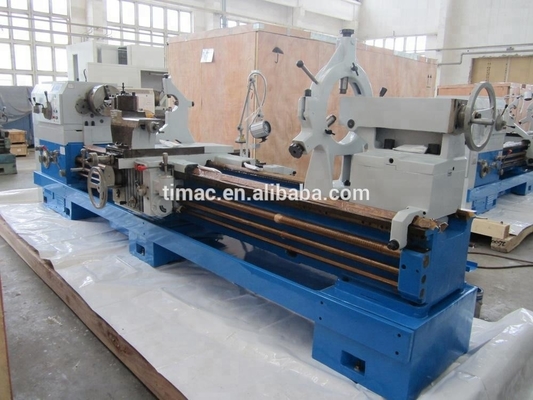

Torno horizontal de alta velocidade
AL-630B AL-800B Al-940B

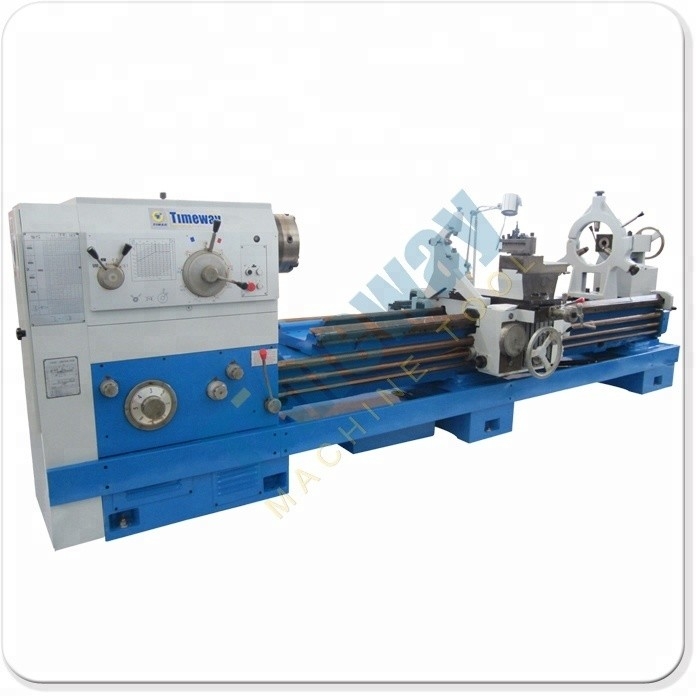

Máquina de torno de cama aberta
Estes tornos de leito de espaçamento são adequados principalmente para girar superfícies cilíndricas, cônicas e outras superfícies de balanço internas e externas, bem como vários fios métricos, módulos de polegadas e diâmetros.Também podem ser usados para abertura de ranhuras de óleo e cavilhas.
Características:
1A parede lateral da cama é construída com placas de costelas duplas, e a forma das costelas internas é de tipo caixa e combinação de costelas convexas.
2No avental, há um dispositivo operado por uma única alavanca, utilizado para a travessia rápida da carruagem.
A frenagem do fuso e a mudança de direcção de rotação são controladas por sistema hidráulico ou por operação manual, segundo a sua escolha.
3O guiamento da sela é colado por materiais resistentes ao desgaste do cinto.
4Podemos equipar o torno com um mecanismo automático de alimentação.
O slide superior pode ser usado independentemente para girar cone curto, ou em combinação com alimentação longitudinal girando superfície cônica longa.
Parâmetro técnico:
| Especificações | Unidade | AL-630B | AL-800B | AL-940B | |
| Capacidade | Balança-te sobre a cama. | mm | 630 | 800 | 940 |
| Vire o vagão | mm | 350 | 520 | 660 | |
| Comprimento máximo da peça de trabalho | mm | 750 1000 1500 2000 3000 4000 5000 6000 7000 9000 10000 | |||
| Duração máxima de rotação | mm | 600 850 1350 1850 2850 4850 5850 6850 8850 | |||
| Passa por cima da lacuna | mm | 830 | 1000 | 1140 | |
| Largura efetiva do espaço | mm | 300 | |||
| Duração do guiamento | mm | 550 | |||
| Espinha | Nas do fuso |
| C11 | ||
| Furo do fuso | mm | 110 | |||
| Orifícios de fuso mais afiados |
| 1:20/120 | |||
| Faixa de velocidades do fuso | r/min | 7.5~1000 | 6~800 | 6~800 | |
| Número de velocidades do fuso |
| 18 espécies | |||
| Alimentos para animais | Longitudinal e transversal | r/min | 64; 0,1 a 24.32 | ||
| Taxa de alimentação transversal a longitudinal |
| 1/2 | |||
| Percurso do parafuso do parafuso de condução | mm | 12 | |||
| Número e alcance do fio métrico | mm | 50■ 1~240 mm | |||
| Número e faixa de fios de polegada | T.P.I. | 26; 14 ~ 1 | |||
| Número e alcance do fio do módulo | mm | 530,5-120 mm | |||
| Número e faixa de roscas diametrais | T.P.I. | 24■ 28 ~ 1 | |||
| Velocidade de travessia rápida do transporte | mm/min | 4000 | |||
| Viagens | Viagem máxima do deslizamento transversal | mm | 440 | 540 | 570 |
| Max. deslocamento do slide superior | mm | 200 | |||
| Secção da haste da ferramenta | mm | 32 | |||
| Aquecimento | Diâmetro da pluma da cauda | mm | 100 | ||
| Viagem da pena de cauda | mm | 250 | |||
| Furo de penas de cauda |
| Morse 5 | |||
| Outros | Potência do motor principal | kW | 11 | ||
| Massa da máquina | Quilos | 3200 3400 3700 4200 4700 5800 6800 7800 8800 10800 | 3400 3600 3900 4400 4900 6000 7000 8000 9000 11000 12000 | 3900 4100 4400 4900 5400 6500 7500 8500 9500 11500 | |
| Dimensões | Duração | mm | 2958 3275 3725 4225 5225 6275 7355 8355 9275 11275 12275 | ||
| Largura | mm | 1393 | 1437 | 1430 | |
| Altura | mm | 1537 | 1622 | 1690 | |

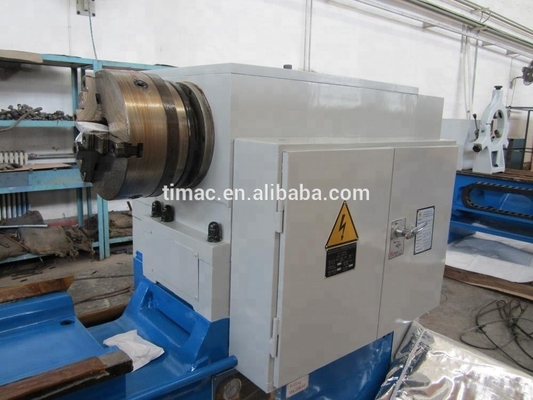

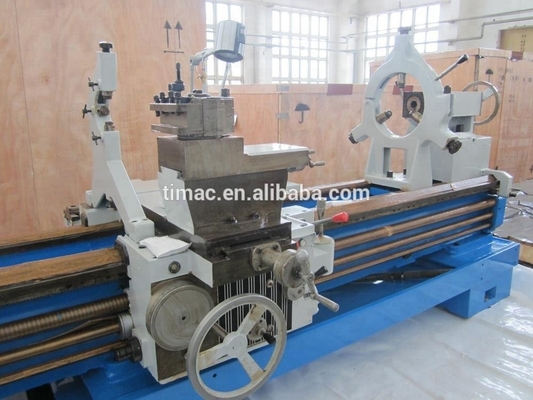

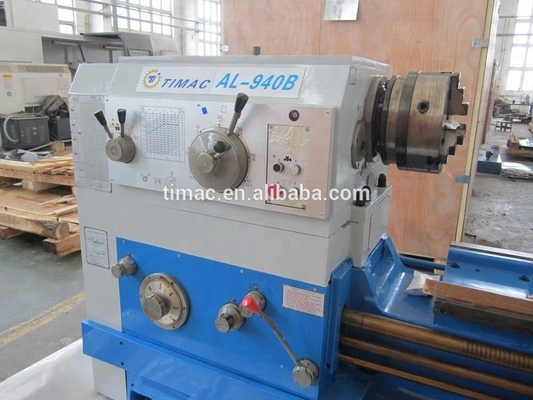

• Espinha e caixa de alimentação • Gabinete elétrico • Carrinho e cauda
• A máquina está pronta para o envio, adota um pacote de vácuo para uma boa resistência à humidade.
