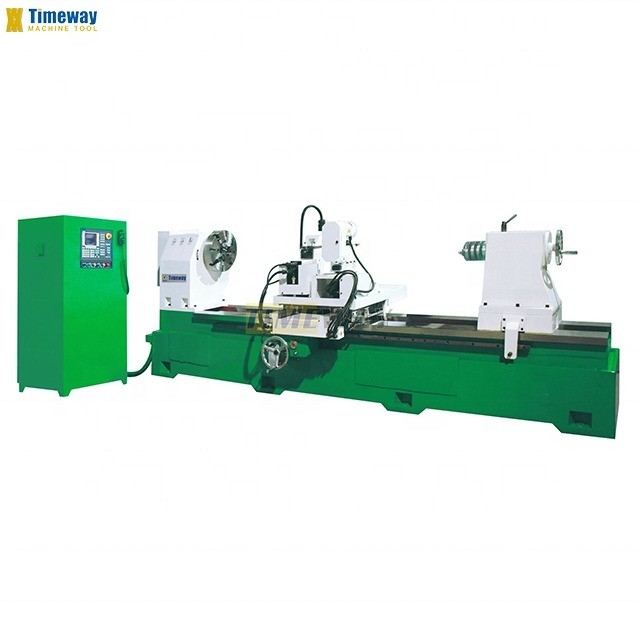

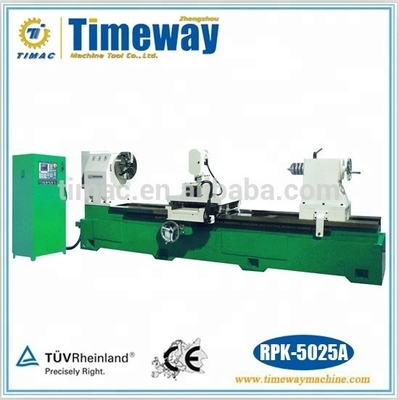

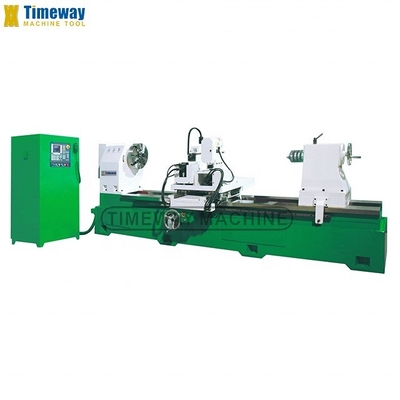

MT 5 Furo de fuso 58 mm Torno CNC especializado de entalhe e gravura de rolos
Detalhes do produto:
| Lugar de origem: | Henan, China |
| Marca: | TIMAC |
| Número do modelo: | RPK-5025 |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 conjunto |
|---|---|
| Preço: | $100,000.00/sets 1-2 sets |
| Detalhes da embalagem: | Palete de madeira ou caixa de madeira |
| Habilidade da fonte: | 300 grupos/grupos por Ano |
|
Informação detalhada |
|||
| Tipo: | Horizontal | Comprimento máximo da peça (mm): | 2500 |
|---|---|---|---|
| Estrutura: | Torno da cama lisa | Capacidade de usinagem: | Carga pesada |
| Máximo Peso do Workpiece (quilogramas): | 150 QUILOGRAMAS | Largura da cama (mm): | 700 milímetros |
| Potência do motor do fuso ((kW): | 7 quilowatts | Número de espinhas: | Solteiro |
| Número de eixos: | 4 | Viagem (Eixo X) ((mm): | 500 MM |
| Viagem (Eixo Z) ((mm): | 600 mm | Precisão de posicionamento (mm): | ±0,002 |
| Repetitividade (X/Y/Z) (mm): | ±0,002 | Dimensão ((L*W*H): | 4300 x 1750 x 1800 mm |
| Voltagem: | 380 V 50 Hz | Sistema de controlo CNC: | FANUC |
| Estações de postes de ferramentas: | 8 | Peso (kg): | 5580 |
| Garantia: | 1 ano | Principais pontos de venda: | Preço competitivo |
| Relatório de ensaio da máquina: | Fornecido | Inspecção de saída por vídeo: | Fornecido |
| Garantia dos componentes principais: | 1 ano | CNC ou não: | CNC |
| Sistema de controlo: | Sistema do CNC de Siemens | Máximo Comprimento do Workpiece: | 2500 mm |
| Furação de fuso de cabeça: | MT#5 | Velocidade máxima do fuso da cabeça de fresagem do volante: | 550RPM |
| Velocidade máxima do fuso da cabeça giratória: | 2850rpm | Min. de unidade de comprimento de alimentação: | 0.001 mm |
| Máximo Balanço Diâmetro: | 500 mm | Peso líquido: | 5580 KG |
| Motor de bomba de refrigerante: | 120 W | Condição: | Novos |
| Espinha de perfuração ((mm): | 58 | Localização da sala de exposição: | Ex.: Egito, Canadá, Alemanha, Brasil, México, Chile, Argélia, África do Sul |
| Tipo de comercialização: | Produto quente 2019 | Indústrias aplicáveis: | Máquinas e aparelhos de reparação, fábricas, outros |
| Componentes essenciais: | Motor, outros | Max. comprimento giratório (mm): | 2500 |
| Anos: | 2022 | Velocidade máxima do eixo (rpm): | 11 rpm |
| Porto: | Porto da China | ||
Descrição de produto
Descrição dos produtos
1. Com este CNC rolando notching e marcação torno RPK-5025, não há necessidade de gravar
Logotipo e especificação pela EDM não mais. Não se preocupe com o carburo quebrado que é causado pelo processo de marcação EDM muito frequentemente. Agora, é feito por uma cabeça giratória especialmente projetada com facilidade e precisão.Economize muito tempo e dinheiro com investimentos em eletrodos..
2. Todos os padrões internacionais da barra de nervuras laminadas podem ser executados por esta máquina. Não só os entalhes de crescente de china do GB1499.2-2007, mas também todos os padrões internacionais, como ISO6935-2, JIS G3112,ASTM A615, BS 4449, BS 4461, ANSI etc. É a máquina de entalhe única, que pode produzir as entalhes REAL JIS e padrão internacional. Não semelhante JIS da base padrão GB da China.
3Muitos tipos de materiais de rolamento podem ser facilmente notados e marcados, tais como rolamento de ferro fundido de alto Ni-Cr, rolamento de aço HS e anel de rolamento de carburo de tungstênio.
4. Apenas cerca de 10 minutos de entalhe podem ser realizados para um ciclo de tamanho de barra Φ20mm em diâmetro. Φ340mm de altura rolos de ferro fundido Ni-Cr.Tres vezes a eficiência do que antes.
5Qualquer número, letra, símbolo ou logotipo pode ser gravado livremente no rolo.Este projeto especial reduziu a intensidade de trabalho da cabeça de fresagem fly cutter e manter uma longa vida de serviço para o clienteMuito melhor do que a de uma unidade combinada com entalhes e gravuras.
6O famoso controlador CNC Siemens SINUMERIK 808D garante uma qualidade de vida confiável e longa.
7. Japão YASKAWA servomotores garantem poderosa corrida para entalhe e gravura. Tem sido provado ser o melhor para entalhe máquina. Nenhum beatable neste campo.
8Servomotor independente para os quatro eixos.
9. Três eixos executam simultaneamente.

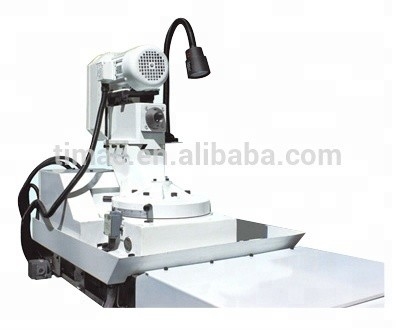

10A patenteada cabeça de fresagem de cortador de mosca garantiu a precisão de corte de dimensões (profundidade de costelas, espessura e ângulo de condução).É particularmente importante quando executado em anéis de carburo de tungstênio e rolos compósitos.
Logotipo e especificação pela EDM não mais. Não se preocupe com o carburo quebrado que é causado pelo processo de marcação EDM muito frequentemente. Agora, é feito por uma cabeça giratória especialmente projetada com facilidade e precisão.Economize muito tempo e dinheiro com investimentos em eletrodos..
2. Todos os padrões internacionais da barra de nervuras laminadas podem ser executados por esta máquina. Não só os entalhes de crescente de china do GB1499.2-2007, mas também todos os padrões internacionais, como ISO6935-2, JIS G3112,ASTM A615, BS 4449, BS 4461, ANSI etc. É a máquina de entalhe única, que pode produzir as entalhes REAL JIS e padrão internacional. Não semelhante JIS da base padrão GB da China.
3Muitos tipos de materiais de rolamento podem ser facilmente notados e marcados, tais como rolamento de ferro fundido de alto Ni-Cr, rolamento de aço HS e anel de rolamento de carburo de tungstênio.
4. Apenas cerca de 10 minutos de entalhe podem ser realizados para um ciclo de tamanho de barra Φ20mm em diâmetro. Φ340mm de altura rolos de ferro fundido Ni-Cr.Tres vezes a eficiência do que antes.
5Qualquer número, letra, símbolo ou logotipo pode ser gravado livremente no rolo.Este projeto especial reduziu a intensidade de trabalho da cabeça de fresagem fly cutter e manter uma longa vida de serviço para o clienteMuito melhor do que a de uma unidade combinada com entalhes e gravuras.
6O famoso controlador CNC Siemens SINUMERIK 808D garante uma qualidade de vida confiável e longa.
7. Japão YASKAWA servomotores garantem poderosa corrida para entalhe e gravura. Tem sido provado ser o melhor para entalhe máquina. Nenhum beatable neste campo.
8Servomotor independente para os quatro eixos.
9. Três eixos executam simultaneamente.
10A patenteada cabeça de fresagem de cortador de mosca garantiu a precisão de corte de dimensões (profundidade de costelas, espessura e ângulo de condução).É particularmente importante quando executado em anéis de carburo de tungstênio e rolos compósitos.
11. Fácil de mudar de entalhe para gravação por cabeça de fresagem de mosca e cabeça de gravação giratória projetadas exclusivamente que foram montadas em um lado.Evitar a colisão de rolagem-carga e não mais dor de cabeça para desmontagem de arbor fly cutter, suporte de cortador; não é necessário ajustar cabeça giratória e redefinir ferramenta para gravação que você opera na máquina de série.
12. cama de fundição rectangular pesada com duas vias quadradas garantem alta rigidez. vias quadradas entre sela e avental oferecem suporte de rigidez para entalhe e gravação.As rigidezes reduziram muita vibração de entalhe e ajudam a alcançar um bom acabamento de corte. (Não qualquer forma de cauda fraca, forma triangular e forma de guia de rolos de arco pode ser encontrado nesta máquina) uma peça de ferramenta de corte é capaz de fazer todo o entalhe para um rolo.Poupar muito para o custo da ferramenta e tempo de afiar da ferramenta.
13. Turcite-B caixa forma fornecer forte e movimento suave para usinagem de alta precisão. Resolvido o problema de fraqueza de cauda de corvo forma e forma de rolos de arco que você pode encontrar em nossa primeira geração máquina.
14Os parafusos de esferas de precisão garantem a precisão do posicionamento da transmissão e uma operação automática suave.
15. bomba de lubrificação automática centralizada controlada por sistema CNC para garantir a lubrificação perfeita para todos os caminhos de guia automaticamente.Nenhum risco de danos devido à falta de lubrificação por bomba de lubrificação manual de um disparo noutra máquina semelhante.
16. Industrial câmbio de calor ar-refrigeração e anti-polvo grande gabinete elétrico assegurado longo tempo e estável de trabalho.Ásia do Sul e ÁfricaA partir de agora, não se queixará mais de um controlador CNC de tipo braço que sofre com umidade, pó de aço e vibrações de corte.
17O tipo robusto de rolos oferece um suporte perfeito para o rolamento pesado.
18. Notas antigas no rolo pode ser renovado diretamente por esta máquina cerca de 3 vezes. Não é necessário para virar cortar-off velhas ranhuras de rolo como de costume.Esta máquina irá ajudá-lo a economizar muito tempo e dinheiro.
19. Disponível agora para a sua opção, o equipamento de ferramentas de corte C/W, especialmente concebido, pode afiar as ferramentas de corte na sua loja a qualquer momento.
20. Aprendizagem fácil: CNC profissional SIEMENS com software fácil de usar deixe o seu trabalho fácil.
12. cama de fundição rectangular pesada com duas vias quadradas garantem alta rigidez. vias quadradas entre sela e avental oferecem suporte de rigidez para entalhe e gravação.As rigidezes reduziram muita vibração de entalhe e ajudam a alcançar um bom acabamento de corte. (Não qualquer forma de cauda fraca, forma triangular e forma de guia de rolos de arco pode ser encontrado nesta máquina) uma peça de ferramenta de corte é capaz de fazer todo o entalhe para um rolo.Poupar muito para o custo da ferramenta e tempo de afiar da ferramenta.
13. Turcite-B caixa forma fornecer forte e movimento suave para usinagem de alta precisão. Resolvido o problema de fraqueza de cauda de corvo forma e forma de rolos de arco que você pode encontrar em nossa primeira geração máquina.
14Os parafusos de esferas de precisão garantem a precisão do posicionamento da transmissão e uma operação automática suave.
15. bomba de lubrificação automática centralizada controlada por sistema CNC para garantir a lubrificação perfeita para todos os caminhos de guia automaticamente.Nenhum risco de danos devido à falta de lubrificação por bomba de lubrificação manual de um disparo noutra máquina semelhante.
16. Industrial câmbio de calor ar-refrigeração e anti-polvo grande gabinete elétrico assegurado longo tempo e estável de trabalho.Ásia do Sul e ÁfricaA partir de agora, não se queixará mais de um controlador CNC de tipo braço que sofre com umidade, pó de aço e vibrações de corte.
17O tipo robusto de rolos oferece um suporte perfeito para o rolamento pesado.
18. Notas antigas no rolo pode ser renovado diretamente por esta máquina cerca de 3 vezes. Não é necessário para virar cortar-off velhas ranhuras de rolo como de costume.Esta máquina irá ajudá-lo a economizar muito tempo e dinheiro.
19. Disponível agora para a sua opção, o equipamento de ferramentas de corte C/W, especialmente concebido, pode afiar as ferramentas de corte na sua loja a qualquer momento.
20. Aprendizagem fácil: CNC profissional SIEMENS com software fácil de usar deixe o seu trabalho fácil.
21A equipa de apoio técnico experiente está sempre pronta para apoiá-lo para o treinamento de operação e programação.
Especificações | Unidade | RPK-5025 |
Diâmetro máximo da peça | mm | Φ500 |
Comprimento máximo da peça de trabalho | mm | Φ2500 |
Adequado para especificações de aço de parafuso | mm | Φ5-Φ50 |
Notas por rolo | Quantos forem necessários | |
Ângulo de entalhe | Livre escolha | |
Omitindo costelas | Livre escolha | |
Unidade mínima de alimentação | mm | 0.001 |
Unidade mínima de alimentação | ° | 0.001 |
Velocidade máxima do fuso da cabeça de fresagem de corte do avião | RPM | 550 |
Velocidade máxima do fuso da cabeça de fresagem giratória | RPM | 2850 |
Furação de fuso de cabeça | MT#5 | |
Cabeçalho de cabeça (quatro mandíbulas) | mm | Φ400 |
Motor de cabeça giratória | kW | 1.1 |
Velocidade de alimentação giratória da peça | deg/min | 50-600 |
Velocidade de alimentação rápida da peça de trabalho | deg/min | 4000 |
Velocidade de rotação da cabeça giratória | deg/min | 40-600 |
Motor de bomba de refrigerante | w | 120 |
Sistema de controlo CNC ((controle de 4 eixos e movimento simultâneo de 3 eixos) | A SIEMENS | |
Potência do sistema de controlo CNC | V/HZ | 220/50 |
X eixos servomotor ((eixo de cortador de avião) | kW | 4.4 |
Servomotor de eixos Y (eixo de rolamento) | kW | 1.3 |
Servo motor (eixo de alimentação) | kW | 3 |
Servomotor de eixos C (eixo giratório) | kW | 1.3 |
Torque de saída do servomotor ((Eixos X, eixo do cortador de volante) | N.m | 28.4 |
Torque de saída do servomotor ((eixo Y, eixo de rolamento) | N.m | 8.34 |
Torque de saída do servomotor ((Eixos Z, eixo de alimentação) | N.m | 8.34 |
Torque de saída do servomotor (eixo C, eixo giratório) | N.m | 28.4 |
Tamanho de embalagem da máquina | mm | 4300*1750*1800 |
Tamanho de embalagem do gabinete elétrico | mm | 1000*800*1800 |
Peso líquido | Quilos | 5580 |
