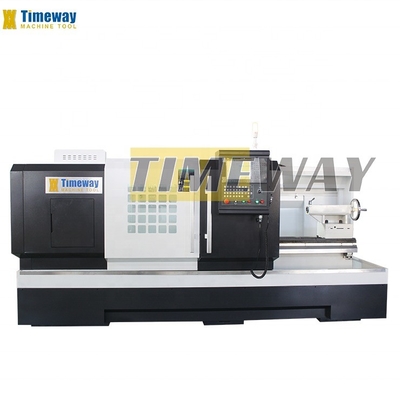

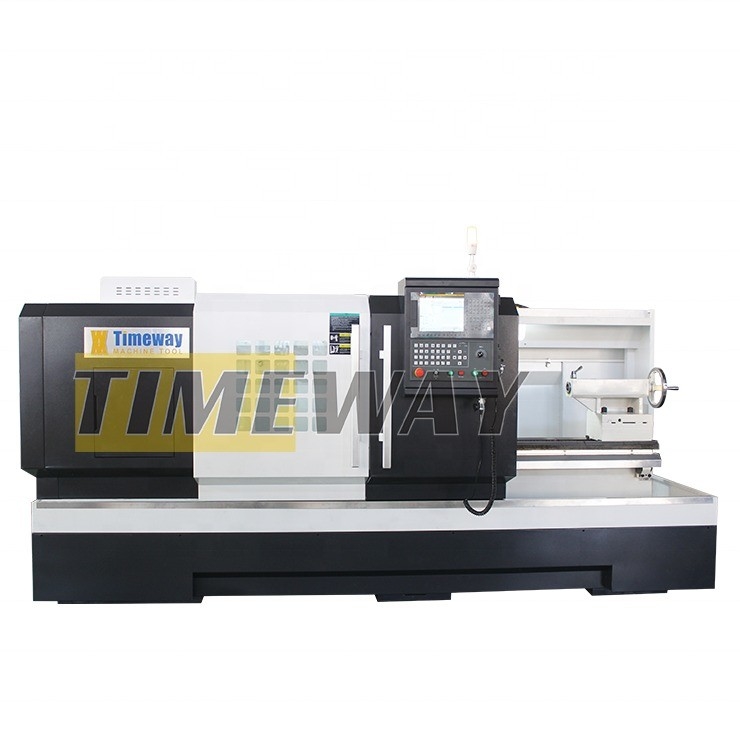

2630x1400x1550mm Torno CNC de cama plana de alta precisão com 4 estações de postes de ferramentas
Detalhes do produto:
| Lugar de origem: | China |
| Marca: | TIMAC |
| Número do modelo: | CK-400/CK-500 |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 conjunto |
|---|---|
| Preço: | $30,000.00/sets 1-2 sets |
| Detalhes da embalagem: | caixa de madeira ou caixa de compensado |
| Habilidade da fonte: | 300 grupos/grupos por Ano |
|
Informação detalhada |
|||
| Tipo: | Horizontal | Comprimento máximo da peça (mm): | 1000 |
|---|---|---|---|
| Estrutura: | Torno da cama lisa | Capacidade de usinagem: | Dever claro |
| Largura da cama (mm): | 405 mm | Potência do motor do fuso ((kW): | 5.5 |
| Número de espinhas: | Solteiro | Número de eixos: | 2 |
| Viagem (Eixo X) ((mm): | 290 mm | Viagem (Eixo Z) ((mm): | 920 milímetros |
| Dimensão ((L*W*H): | 2630x1400x1550 mm | Voltagem: | A pedido dos clientes |

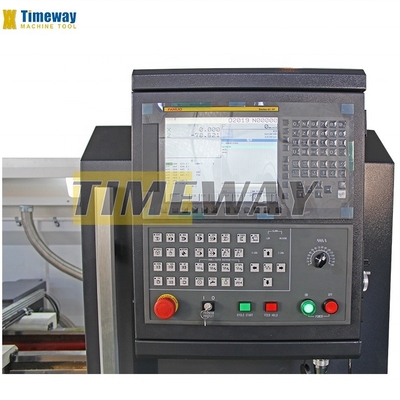

| Sistema de controlo CNC: | FANUC | Estações de postes de ferramentas: | 4 |
| Peso (kg): | 2700 | Garantia: | 1 ano |
| Principais pontos de venda: | Preço competitivo | Relatório de ensaio da máquina: | Fornecido |
| Inspecção de saída por vídeo: | Fornecido | Garantia dos componentes principais: | 1 ano |
| CNC ou não: | CNC | Classificação automática: | Automático |
| Serviço pós-venda prestado: | Engenheiros disponíveis para serviços de máquinas no exterior | Torno CNC de alta precisão: | Torno CNC tipo cama plana |
| Máximo Balanço Diâmetro: | 400 mm | Peso: | 2700Kg |
| Potência ((w): | 5.5 kW | Max.Swing sobre a cama: | 400 mm |
| Duração máxima de giro: | 750mm | Nariz do eixo: | A2-6 |
| Condição: | Novos | Tipo de Toolpost: | HONGDA |
| Indústrias aplicáveis: | Fabricação de máquinas | Localização da sala de exposição: | Itália, Brasil, Índia |
| Tipo de comercialização: | Produto quente 2019 | Componentes essenciais: | Rolamentos |
| Max. comprimento giratório (mm): | 900 | Velocidade máxima do eixo (rpm): | 2800 rpm |
| Espinha de perfuração ((mm): | 56 | Porto: | Porto da China |
Descrição de produto
Descrição dos produtos
Características:
1A alimentação longitudinal e transversal é efectuada por parafusos de condução de bolas, accionados por servomotores.

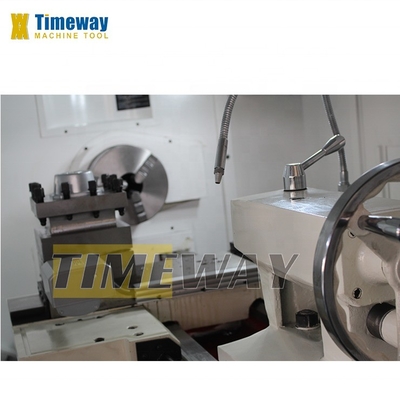

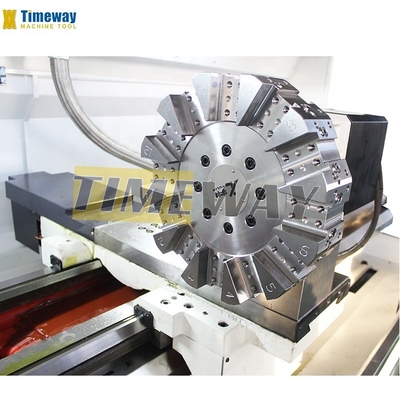

2. Pode ser selecionado um poste de ferramentas de 4 ou 6 estações vertical ou horizontal ou ferramentas de gangue. O poste está localizado em engrenagens contritas de precisão com alta precisão de posicionamento repetido.

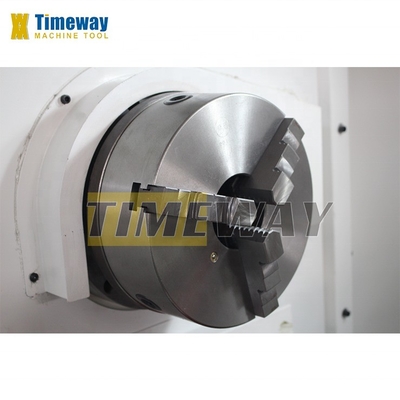

3Tanto o chuck como o tailstock são fornecidos com tipo hidráulico ou manual.
4O sistema de fuso é elevado em rigidez e precisão.
1A alimentação longitudinal e transversal é efectuada por parafusos de condução de bolas, accionados por servomotores.
2. Pode ser selecionado um poste de ferramentas de 4 ou 6 estações vertical ou horizontal ou ferramentas de gangue. O poste está localizado em engrenagens contritas de precisão com alta precisão de posicionamento repetido.
3Tanto o chuck como o tailstock são fornecidos com tipo hidráulico ou manual.
4O sistema de fuso é elevado em rigidez e precisão.
Especificações | CK-400 | CK-500 | |
Max. Vira-te para a cama. | Ø400 mm | Ø500 mm | |
Max. Vire a carruagem. | Ø210 mm | Ø290 mm | |
Largura da cama | 405 mm | 405 mm | |
Comprimento máximo giratório | 1000 mm | 1000 mm/1500 mm | |
Duração máxima de rotação | 900 mm | 900 mm | |
Nas do fuso | A2?? 6 | D8 | |
Furo de fuso | Ø56 mm | Ø80 mm | |
Diâmetro do orifício do cone e cônico do orifício do fuso | MT.N.O 6 | MT.N.o 7 | |
Passos da velocidade do fuso ((Manual) | Variavel | 3 (variavel dentro de cada etapa) | |
Intervalo de velocidade do fuso | 450 ~ 2800 r/min | 40~165,160~660,660~2000r/min | |
Alimentação rápida para o eixo Z | 10 m/min | ||
Alimentação rápida para o eixo X | 8 m/min | ||
Viagem máxima do eixo Z | 920 mm | ||
Viagem máxima do eixo X | 290 mm | 310 mm | |
Min. de entrada | 0.001 mm | ||
Estações de postes de ferramentas | Quatro vias | ||
Secção transversal da ferramenta | 25 × 25 mm | 32 × 32 mm | |
Diâmetro externo | Ø75 mm | ||
Taper de borra | MT.Não.5 | ||
Max. | 150 mm | ||
Torque do motor X/Z | 4.7/7Nm | 7/9.5Nm | |
Potência do motor principal | 5.5 KW | 7.5 KW | |
Potência da bomba de arrefecimento | 90 W | ||
Dimensões globais ((L×W×H) | 2630 × 1400 × 1550 mm | 2530 × 1400 × 1600 mm | |
Peso líquido | 2700 kg | 2850 kg | |
·3 mandíbulas · 4 mandíbulas · Centro morto · Placa facial · Descanso constante · Seguir o descanso · Mancha de redução · Pistola de óleo · Sistema de refrigerante · Luz de trabalho · Indicador do mostrador de busca | · Post de ferramenta de mudança rápida · 2/3 eixo DRO ·Centro de Vida · Fixação de viragem mais afiada ·Cuidado com o Chuck. ·Proteção do parafuso ·Guarda do posto de ferramentas |
