Máquinas de torneamento paralelas de grande tipo de balanço horizontal de 1800 mm para design de salas de ferramentas
Detalhes do produto:
| Lugar de origem: | Henan, China |
| Marca: | Timac, TIMEWAY |
| Certificação: | ISO9001, CE |
| Número do modelo: | AL-1800Cx8000 |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 conjunto |
|---|---|
| Preço: | $150,000.00/sets 1-2 sets |
| Detalhes da embalagem: | Caixas de madeira (fumigadas) |
| Habilidade da fonte: | 100 conjuntos por mês |
|
Informação detalhada |
|||
| Comprimento máximo da peça (mm): | 8000 | Intervalo de velocidade do fuso (rpm): | 3.15 - 315 rpm |
|---|---|---|---|
| Capacidade de usinagem: | Carga pesada | Largura da cama (mm): | 970 |
| Tipo: | Horizontal | Potência do motor do fuso ((kW): | 22 |
| Voltagem: | A pedido do cliente | Dimensão ((L*W*H): | 11020x2665x2680 mm |
| Peso (kg): | 21500 quilogramas | Garantia: | 1 ano |
| Principais pontos de venda: | Alta precisão | Tipo de comercialização: | Produto ordinário |
| Relatório de ensaio da máquina: | Fornecido | Inspecção de saída por vídeo: | Fornecido |
| Garantia dos componentes principais: | 1 ano | Cor do torno: | Opcional |
| Max. Peso da peça de trabalho: | 10 toneladas ou 12 toneladas | Função do torno: | Cortar peças grandes |
| Diâmetro máximo de usinagem da peça: | 1800 mm | Diâmetro máximo de usinagem entre os centros: | 1410mm |
| Força de usinagem: | 45000N | Tração longitudinal: | 8000mm |
| Traço cruzado: | 800 mm | Tração superior da torre: | 300 mm |
| Diâmetro da pena do rabo: | 220 mm | Serviço pós-venda prestado: | Apoio técnico em linha, apoio técnico por vídeo |
| Serviço pós-garantia: | Apoio técnico por vídeo, Apoio online, Peças sobressalentes, Serviço de manutenção e reparação em ca | Localização do serviço local: | Canadá, Reino Unido, Estados Unidos, França, Alemanha, Brasil, Indonésia, México, Rússia, Austrália, |
| Condição: | Novos | Indústrias aplicáveis: | Lojas de vestuário, lojas de materiais de construção, lojas de reparação de máquinas, fábricas, expl |
| Localização da sala de exposição: | Canadá, Reino Unido, Estados Unidos, França, Alemanha, Brasil, Indonésia, Rússia, Roménia, África do | Componentes essenciais: | Rodamento, bomba, engrenagem, motor, caixa de engrenagens, recipiente de pressão |
| Max. comprimento giratório (mm): | 7800 milímetros | Espinha de perfuração ((mm): | m'm 130 |
| Anos: | 2021 | Porto: | Porto de Tianjin ou Shanghai |
Descrição de produto
| Fabricante 1800mm Swing Large Type Parallel Turning Lathe Machines para a sala de ferramentas
¢ AL-1800Cx8000 ¢
|
| Acessórios de série:
| Acessórios opcionais: |
|
|
|
| Parâmetro técnico |
| Especificações | Unidade | AL-1600C | AL-1800C | |
| Capacidades | Balança-te sobre a cama. | mm | 1600 | 1800 |
| Vire o vagão | mm | 1210 | 1410 | |
| Comprimento máximo da peça de trabalho | mm | O número de unidades de produção deve ser igual ou superior a: | ||
| Duração máxima de rotação | mm | 2800/3800/4800/5800/7800/9800/11800/13800/15800/17800 | ||
| Torque máximo do fuso | N.m | 12590 | ||
| Max. força de corte | N | 45000 | ||
| Max. força longitudinal | N | 18000 | ||
| Peso máximo da peça de trabalho | Quilos | 10000 (((12000) | ||
| Espinha | Dia. do fuso através do buraco | mm | 130 | |
| Orifícios de fuso mais afiados | - | Métrica 140 | ||
| Número de voltas para a frente | espécies | 21 espécies | ||
| Número de voltas para trás | espécies | 12 espécies | ||
| Faixa de velocidades do fuso | r/min | Para a frente:3.15-315, para trás:3.5-291 | ||
| Movimento da alimentação | Longitudinal e transversal | espécies | 56 espécies | |
| Faixa de movimento da alimentação | mm | Longitudinal:0.1-12, transversal:0.05-6, deslize superior:0.025-3 | ||
| Número de fios métricos | espécies | 44 espécies | ||
| Faixa do fio métrico | mm | 1-120 | ||
| Número de fios de polegada | espécies | 31 espécies | ||
| Faixa de fios de polegada | TPI | 28-1/4 | ||
| Número de fios do módulo | espécies | 45 espécies | ||
| Faixa do fio do módulo | mm | 0.5-60 | ||
| Número de diâmetros | espécies | 38 espécies | ||
| Faixa de dia. | DP | 1/2-56 | ||
| Ponto de ferramentas | Tamanho da haste da ferramenta | mm | 45x45 | |
| Intervalo de balanço do poste de ferramenta | ° | ± 90° | ||
| Max. viagem de transporte | mm | 2900/3900/4900/5900/7900/9900/11900/13900/15900/17900 | ||
| Viagem máxima do deslizamento transversal | mm | 650 | ||
| Max. deslocamento do slide superior | mm | 300 | ||
| Rápido do poste de ferramenta | mm/min | Longitudinal:3740, Transversal:1870, diapositiva superior:935 | ||
| Aquecimento | Dia. de penas de cauda | mm | 220 | |
| Viagem da pena de cauda | mm | 300 | ||
| Orifícios afiados de penas de cauda | - | MT6 | ||
| Outros | Potência do motor principal | kW | 22 | |
| Velocidade | r/min | 970 | ||
| Potência do poste de ferramenta | kW | 1.5 | ||
| Dimensão global da máquina
| Duração | mm | 6020/7020/8020/9020/11020/13020/15020/17020/19020/21020 | |
| Largura | mm | 1995 | ||
| Altura | mm | 2525 | 2665 | |
| Características: |
1Esta série de torno paralelo adota 970 mm de largura retangular indução endurecido e de terra de modo de guia de leito, de excelente estabilidade, alta rigidez e com max..
2O eixo principal é de rolamento de precisão com estrutura de suporte de 3 pontos.
3. Caminhos de guia de sela com cinto revestido de Teflon, estrutura de pena de cauda giratória para minimizar o atrito e a geração de calor.
4As máquinas de torneamento paralelas são adequadas para várias obras de torneamento, tais como a torneira de superfícies cilíndricas externas e internas, faces de extremidades e a torneira de fios métricos ou de polegadas,Fios modulares e fios de trituração diametral, etc.
5A rotação motorizada de curta conicidade pode ser feita por deslizamento superior de forma independente, e a rotação motorizada de longa conicidade pode ser feita por deslizamento superior combinado com alimentação longitudinal.
6Além disso, os tornos de tipo pesado podem também realizar processos de perfuração, trepanagem e perforação, etc.
| Detalhes da máquina: |
| Caixa de alimentação animal:
O torno de metalurgia pode ganhar 33passo velocidade do eixo (3,15-315rpm), ampla faixa de velocidade atender a vários processos diferentes. O torno pode girar múltiplos fios mudando de engrenagem na caixa de alimentação. |
| Cama e carruagem:
Os trilhos de cama endurecidos são moídos por uma máquina de moagem de guias de precisão importada, garantindo alta rigidez e movimento estável. Os carris de 970 mm de largura garantem uma grande capacidade de carga (10 toneladas). |
| Para motores de potência superior a 1000 kW
O tailstock elétrico móvel é padrão para torno de metalurgia, reduz eficazmente a intersidade do trabalhador e realiza posicionamento rápido.
|
|
Acessórios:
As máquinas de torneamento manuais são padrão seguem repouso e repouso constante para cortar peças de pequeno diâmetro. O suporte opcional de rolos é adequado para carregamento de peças pesadas e grandes.
| |
| |

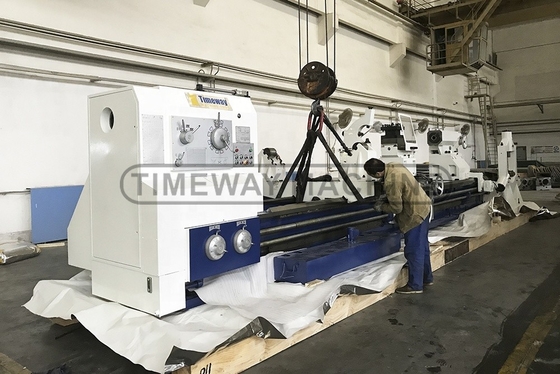

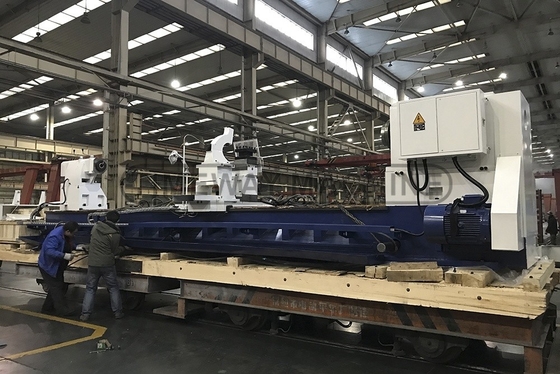

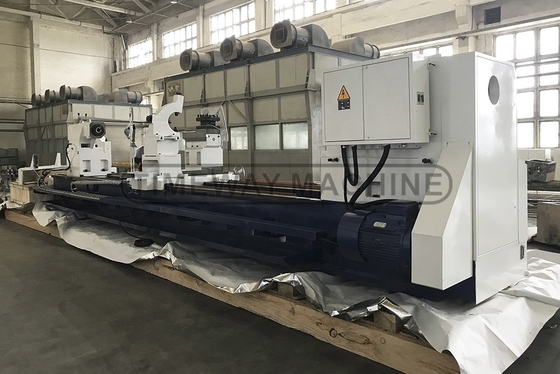

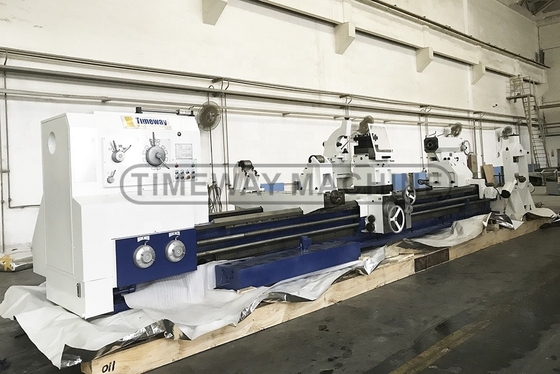

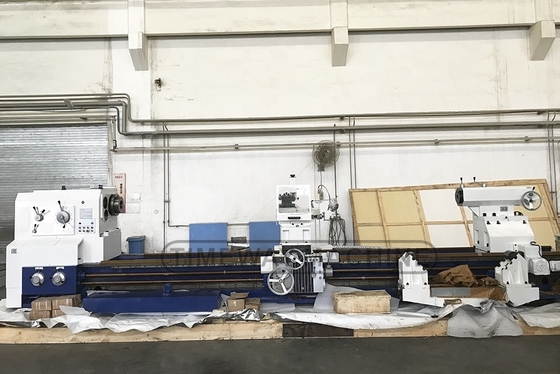

| Pronto para embarque: |
