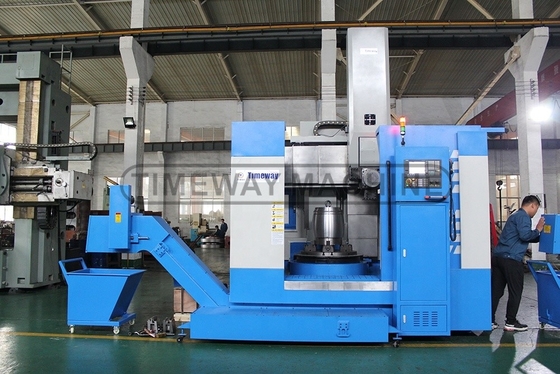

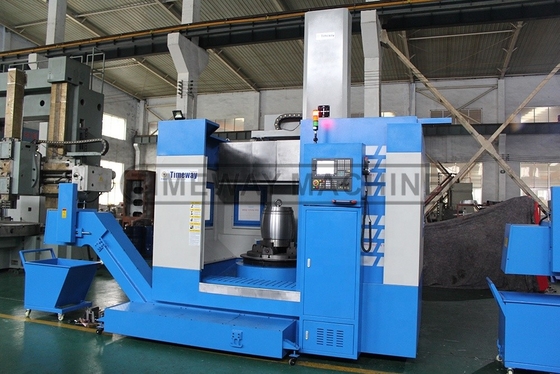

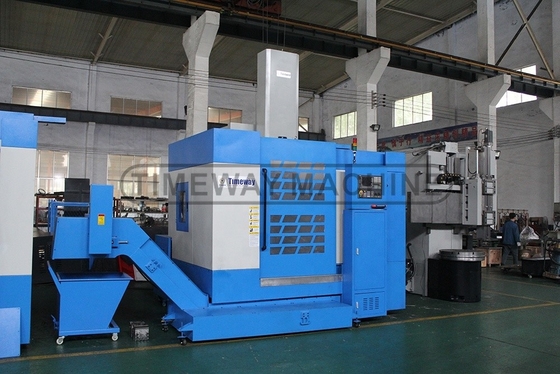

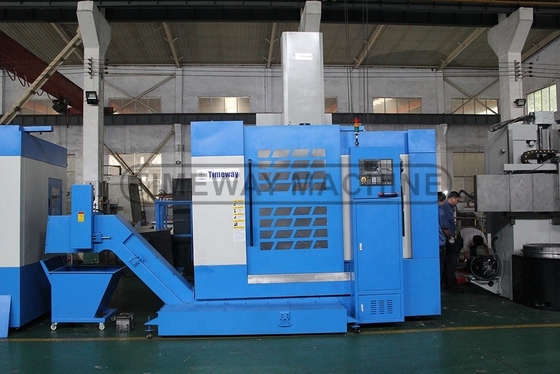

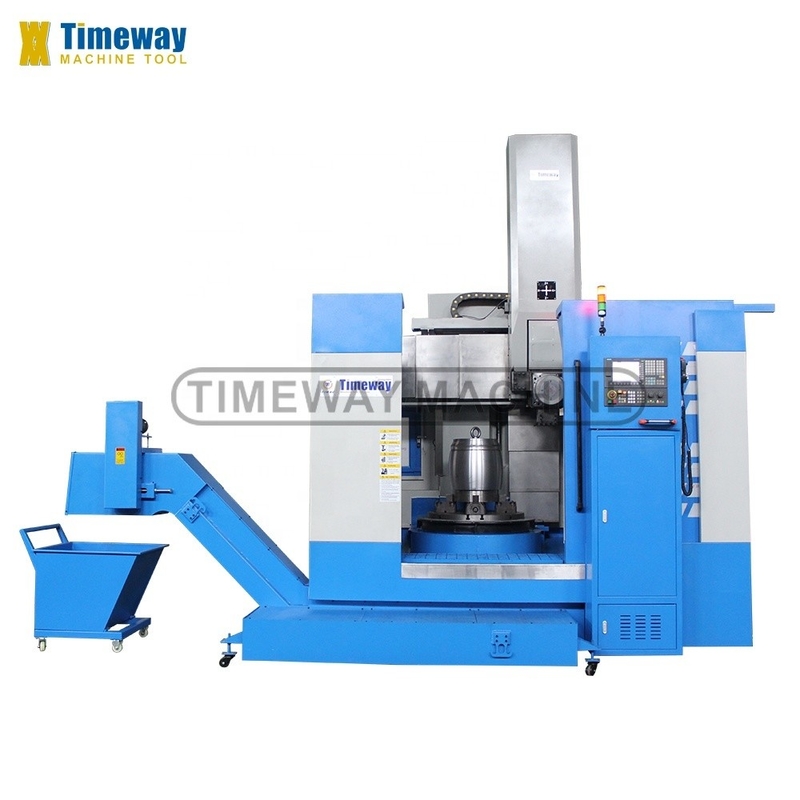

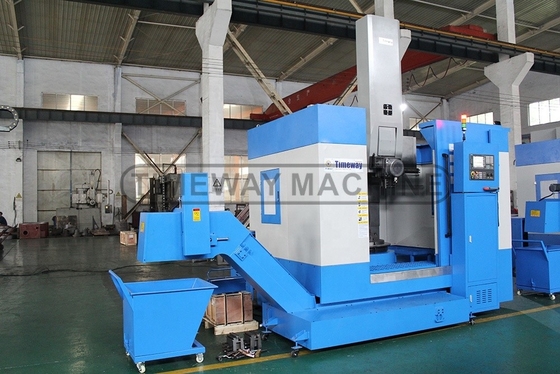

Tabela de trabalho de 800 mm e torno vertical CNC de largura de cama de 1070 mm para usinagem de buracos grandes
Detalhes do produto:
| Lugar de origem: | Henan, China |
| Marca: | TIMEWAY |
| Número do modelo: | VLK800E |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 conjunto |
|---|---|
| Preço: | $50,000.00/sets 1-2 sets |
| Detalhes da embalagem: | Caixa de madeira (pode ser fumigada) |
| Habilidade da fonte: | 150 conjuntos por mês |
|
Informação detalhada |
|||
| Tipo: | Vertical | Comprimento máximo da peça (mm): | 800 |
|---|---|---|---|
| Capacidade de usinagem: | Carga pesada | Máximo Peso do Workpiece (quilogramas): | 2000 |
| Largura da cama (mm): | 1070 mm | Potência do motor do fuso ((kW): | 22 |
| Número de espinhas: | Solteiro | Número de eixos: | 2 |
| Viagem (Eixo X) ((mm): | 570 milímetros | Viagem (Eixo Z) ((mm): | 650 milímetros |
| Precisão de posicionamento (mm): | ± 0.01 | Repetitividade (X/Y/Z) (mm): | ± 0.008 |
| Dimensão ((L*W*H): | 4300 x 2380 x 4290 mm | Voltagem: | 220 V a 480 V |
| Sistema de controlo CNC: | A SIEMENS | Estações de postes de ferramentas: | 4 |
| Peso (kg): | 8500 | Garantia: | 1 ano |
| Principais pontos de venda: | Alta produtividade | Relatório de ensaio da máquina: | Fornecido |
| Inspecção de saída por vídeo: | Fornecido | Garantia dos componentes principais: | 2 anos |
| Máximo Balanço Diâmetro: | 950 mm | Máximo Turning Diâmetro: | 800 mm |
| Altura máxima do peso: | 800 mm | Passos de velocidade do fuso: | 2 passos, passo a passo |
| Escalas de velocidade do eixo: | 2 a 320 rpm | Tamanho da mesa de trabalho: | 800 mm |
| Capacidade de carga: | 2000 kg | Velocidade de alimentação no eixo X/Z: | 0.1-500mm/min |
| Velocidade de alimentação rápida no eixo X/Z: | 2000 mm/min | Duração máxima da peça: | 800 mm |
| Condição: | Novos | Tipo de Toolpost: | Yantai China |
| Indústrias aplicáveis: | Fabricação de máquinas | Localização da sala de exposição: | Canadá, Estados Unidos, Itália, França, Alemanha, Brasil, Peru, México, Rússia, Espanha, Chile, Colô |
| Tipo de comercialização: | Produto ordinário | Anos: | 2021 |
| Velocidade máxima do eixo (rpm): | 320 rpm | Espinha de perfuração ((mm): | 150 |
| Max. comprimento giratório (mm): | 800 | Componentes essenciais: | Acessórios, motores, engrenagens, outros, caixa de engrenagens, SIEMENS 828D |
| Porto: | Portos de China | ||
Descrição de produto
Torno CNC vertical
Descrição dos produtos
Sistema automático de lubrificação, proteção totalmente fechada, ar condicionado, refrigerador de óleo | SIEMENS 828D, FANUC 0i-TF, fixação especial |
Especificações | Unidade | VLK800E | VLK1250E | VLK1600E | VLK2000E | |||
Diâmetro máximo do balanço | mm | 950 | 1250 | 1600 | 2000 | |||
Diâmetro de rotação máximo | mm | 800 | 1250 | 1600 | 2000 | |||
Altura máxima da peça de trabalho | mm | 800 | 1000 | 1000 | 1250 | |||
Peso máximo da peça de trabalho | Quilos | 2000 | 5000 | 8000 | 12000 | |||
Potência do motor principal | kW | 22 | 22 | 30 | 37 | |||
Diâmetro da mesa de trabalho | mm | 800 | 1010 | 1400 | 1800 | |||
Torque máximo da mesa de trabalho | KN.m | 10 | 17.5 | 25 | 32 | |||
Intervalo de velocidade da mesa de trabalho | RPM | 2-320 | 1.25-200 | 1-160 | 4-125 | |||
Número de estações de ferramentas | Peças | 4 | 4 | 4 | 4 | |||
Secção do bastão de ferramenta da ferramenta de torneamento externa | mm | 32x40 | 32x40 | 32x40 | 32x40 | |||
Tipo de unidade | - | Eletrodomésticos | Eletrodomésticos | Eletrodomésticos | Eletrodomésticos | |||
Tamanho do parafuso de esferas do eixo X (dia. x passo do parafuso) | mm | 50x10 | 50x10 | 50x10 | 50x10 | |||
Tamanho do parafuso de esferas do eixo Z (dia. x passo do parafuso) | mm | 50x10 | 50x10 | 50x10 | 50x10 | |||
Viagem no eixo X | mm | -20~550 | -20~800 | -20~1030 | -20~1150 | |||
Viagem no eixo Z | mm | 650 | 650 | 800 | 800 | |||
Intervalo de alimentação ((X/Z) | mm | 0.1 a 500 | 0.1 a 500 | 0.1 a 500 | 0.1 a 500 | |||
Velocidade de alimentação rápida | mm/min | 2000 | 2000 | 2000 | 2000 | |||
Sistema CNC | - | Siemens 808D | Siemens 808D | Siemens 808D | Siemens 808D | |||
Torque do servomotor ((X/Z) | N.m | 11/11 | 11/11 | O que fazer? 15/11 | O que fazer? 15/11 | |||
Capacidade | Qua | 30 | 37 | 45 | 52 | |||
Peso líquido da máquina | Quilos | 8500 | 11000 | 14500 | 18500 | |||
Dimensão da máquina (LxWxH) | cm | 430x238x429 | 478x257x440 | 563x301x466 | 580x368x494 | |||
Transportador de fitas | - | Tipo de cadeia | Tipo de cadeia | Tipo de cadeia | Tipo de cadeia | |||
Padrão | - | Sistema automático de lubrificação, proteção totalmente fechada, ar condicionado, refrigerador de óleo | ||||||
Opcional | - | SIEMENS 828D, FANUC 0i-TF, fixação especial | ||||||
Detalhes da máquina
1O torno vertical de coluna única da série CNC foi concebido absorvendo técnicas modernas de projeto e fabrico avançadas e utilizando o método de projeto de otimização CAD.utilizando o mais recente conceito de design e equipando com recursos avançados nacionais e estrangeiros. 2. Realizar forte corte no desempenho da estrutura, a carga de sobrepeso da mesa de trabalho, máquina de alta rigidez dinâmica e estática, toda a segurança de movimento e estabilidade,longa vida útil e elevada eficiência de processamento3. A máquina é adequada para ferramentas de corte de aço e carburo de alta velocidade, para processar peças de todos os metais ferrosos e não ferrosos e alguns materiais não metálicos. 4.A máquina pode concluir o processo de bruto e terminar virando dentro e fora do cilindroA máquina é constituída principalmente por uma coluna, uma mesa de trabalho, uma viga, um poste de ferramenta vertical, uma caixa de velocidades principal,Mecanismo de elevação do feixe, mecanismo de alimentação vertical da ferramenta, dispositivo de protecção do guia de feixe, caixa completa da máquina, sistema elétrico, sistema hidráulico, sistema de arrefecimento, etc.
Não, não, não, não.
- O que é?A mesa de trabalho utiliza uma estrutura de fuso de tipo fixo integrada, de alta rigidez, alta precisão e curta,O fuso é equipado com um conjunto de rolamentos de esferas de tração de alta precisão e um conjunto de rolamentos de rolos cilíndricos curtos de dupla linha. estrutura compacta, ao mesmo tempo suportar carga radial, a carga axial e momento de inclinação, e sob a sobrecarga de deformação elástica é pequena,Melhorou a precisão de rotação da mesa de trabalho e a capacidade de carga.
Não, não, não, não.
- O que é?Quatro estações de ferramentas elétricas: alta precisão de posicionamento, grande força de fixação, grande capacidade de carga, estável e confiável.maior força de aperto.
Não, não, não, não.
- O que é?Os clientes podem escolher FANUC, SIEMENS ou KND, outros sistemas CNC.
Não, não, não, não.
- O que é?De acordo com os requisitos especiais, toda a tampa da máquina, transportador de fichas.
Ensaio - redondidade e cilindricidade:
Precisão de rotação da superfície externa da barra, precisão do ensaio:
Rondosidade: inferior a 0,01 mm;
Cinturão: inferior a 0,025/300 mm
Teste - verticalidade:
Precisão de rotação da superfície final do disco, precisão do ensaio:
Verticalidade: inferior a 0,02/300 mm
Teste de rugosidade:
Precisão de rotação da superfície externa da barra, precisão do ensaio: rugosidade: Ra1,6um
Teste de rotação dos fios:
Fios cónicos de torneamento fino (cónico: 1:16, passo do fio: 3,175 mm), após teste por dispositivo de medição especial, pode atender erro acumulado de passo para 0,015/25,4 mm.
Peças de ensaio abrangentes(apenas para torno CNC):
Todos os tornos CNC devem realizar um processo de corte final após todas as inspecções padrão da máquina, através do corte da superfície externa, passos, superfície de arco, superfície cônica, etc.,para inspecionar a estabilidade do sistema CNC e o desempenho geral da máquina.
Vídeo da Empresa
Feedback dos clientes
Os nossos serviços
1. Substituição gratuita de peças disponíveis durante o período de garantia. Preço de custo de substituição de peças disponíveis após o período de garantia. 2.Ação rápida e resposta às questões técnicas em qualquer momento durante toda a vida útil da máquina. 3. Centro de serviço pós-venda no exterior disponível em algumas regiões. 4. Serviço de engenheiro no exterior disponível sob a exigência do cliente ((custo relativo gerado pelo cliente).
Introdução à empresa
Exibição de fábrica:
Perfil da fábrica:
Nossa fábrica foi estabelecida em 2014. Tem técnicos profissionais, uma equipe de pesquisa e desenvolvimento, fabrica e vende equipamentos CNC e fornece serviços personalizados profissionais.Os nossos produtos são amplamente utilizados no processamento de moldes, produtos 3C, máquinas agrícolas, máquinas de petróleo, processamento de peças de automóveis, indústria aeroespacial, etc., vendendo mais de 60 países e regiões no país e no exterior.
Texto Introdução:
Perfil da empresa:
Timeway Machine Tool Co., Ltd é uma empresa profissional de fabricação de máquinas-ferramenta, os principais produtos incluem torno, máquina de fresagem, máquina de moagem, etc.,e de acordo com as necessidades do cliente também podemos projetar e fabricar várias máquinas de propósito especial, para prestar serviços relativos de modernização e transformação tecnológica no domínio das máquinas-ferramenta.
Cliente visitado:
Até agora, recebemos muitos clientes do exterior, e todos eles estão muito satisfeitos com a nossa empresa e produtos
Exposições:
Desde a criação do Ministério do Comércio Exterior, participamos de várias exposições domésticas e internacionais, como a Feira de Cantão de Outono, a Exposição de Pequim,Exposição de Xangai, Moscou, Etiópia e Rússia, e mantiveram relações de cooperação amigáveis de longo prazo com os clientes da exposição.
Perguntas frequentes
P: Por que escolher a Timeway Machine?
A: 1. Alta qualidade com preço competitivo; 2. Equipe profissional de P & D e 25 anos de experiência em exportação; 3. Exportado para mais de 60 países; 4. Certificados CE, ISO; 5.Serviço online 24 horas (Skype), WhatsApp, Wechat, Trademanager); 6. 12 meses de garantia de qualidade; 7. Engenheiros estrangeiros disponíveis para resolver problemas;P: Tem QC ou quaisquer normas de segurança para as suas máquinas?R: Sim, estabelecemos um departamento de controlo de qualidade muito rigoroso para garantir a boa qualidade.Q: Qual é o MOQ?A: 1 conjunto (apenas algumas máquinas de baixo custo serão mais de 1 conjunto)P: E os termos de pagamento?A: (1) T/T com 30% de pagamento adiantado, e 70% de pagamento do saldo a ser pago antes do envio; (2) LC Irrevogavel à vista; (3) Western Union, MoneyGram, etc.P: Que tal a garantia?R: O período de garantia é de um ano após a entrega.
