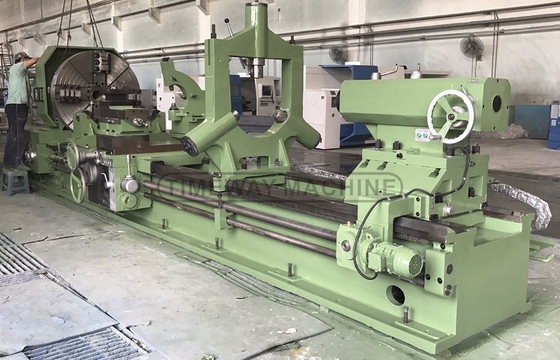

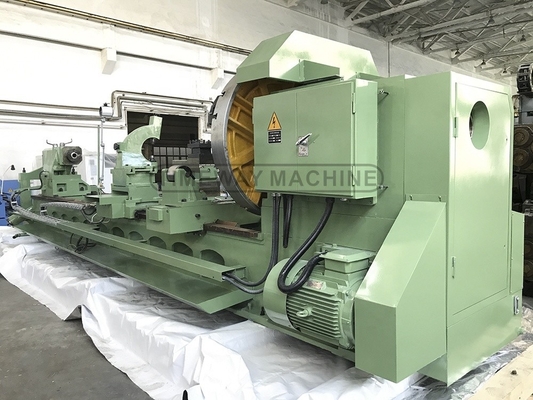

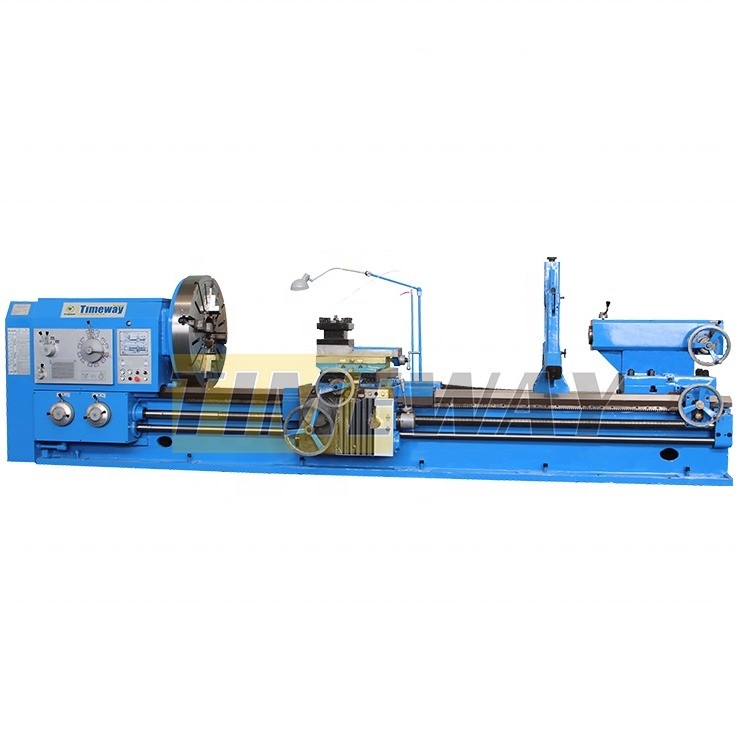

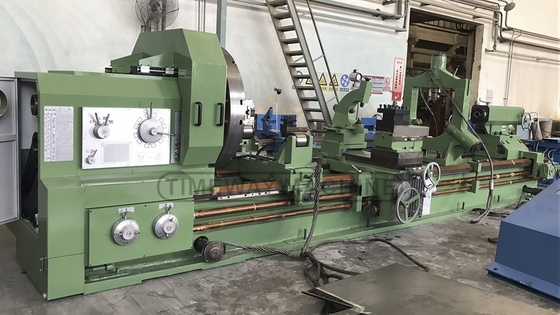

1600mm balanço Máquina de torno horizontal de trabalho pesado com Max. balanço sobre deslizamento transversal 1210mm
Detalhes do produto:
| Lugar de origem: | Henan, China |
| Marca: | TIMAC |
| Número do modelo: | AL-1600Cx6000 |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 conjunto |
|---|---|
| Preço: | $100,000.00/sets 1-1 sets |
| Detalhes da embalagem: | caixa de madeira (pode ser fumigada) ou caixa de compensado |
| Habilidade da fonte: | 20 conjuntos por mês |
|
Informação detalhada |
|||
| Comprimento máximo da peça (mm): | 6000 | Intervalo de velocidade do fuso (rpm): | 3.15 - 315 rpm |
|---|---|---|---|
| Capacidade de usinagem: | Carga pesada | Largura da cama (mm): | 970 |
| Tipo: | Horizontal | Potência do motor do fuso ((kW): | 22 |
| Voltagem: | A pedido do cliente | Dimensão ((L*W*H): | 9020x1995x2525mm |
| Peso (kg): | 18000 quilogramas | Garantia: | 1 ano |
| Principais pontos de venda: | Multifuntcionais | Tipo de comercialização: | Produto ordinário |
| Relatório de ensaio da máquina: | Fornecido | Inspecção de saída por vídeo: | Fornecido |
| Garantia dos componentes principais: | 1 ano | Cores: | Opção personalizada |
| Balanço máximo sobre a cama: | 1600 mm | Corrediça da cruz de Máximo Balanço Sobre: | 1210MM |
| Tamanho do Chuck: | 1250 mm | Max. Peso da peça de trabalho: | 10 000 kg |
| Viagens no eixo X: | 650 mm | Curso da Z-linha central: | 6000 mm |
| Viagem entre os postes superiores das ferramentas: | 300 mm | Tamanho da secção da ferramenta: | 45X45mm |
| Tipo de guia: | Ferrovias em V | Condição: | Novos |
| Espinha de perfuração ((mm): | 130 | Indústrias aplicáveis: | Lojas de materiais de construção, lojas de reparação de máquinas, fábricas de fabricação, fábricas d |
| Localização da sala de exposição: | Canadá, Reino Unido, Estados Unidos, Itália, França, Alemanha, Brasil, Peru, México, Rússia, Espanha | Componentes essenciais: | Rodamento, bomba, engrenagem, motor, caixa de engrenagens, recipiente de pressão |
| Max. comprimento giratório (mm): | 5800 milímetros | Anos: | 2021 |
| Porto: | Porto da China | ||
Descrição de produto
Descrição dos produtos
O título vai para aqui.
1Esta série de torno de trabalho pesado adota 970 mm de largura indução endurecido e terra guia de cama
formas, assim de
Excelente estabilidade, elevada rigidez e com rolamentos máximos de 10 toneladas entre os centros.

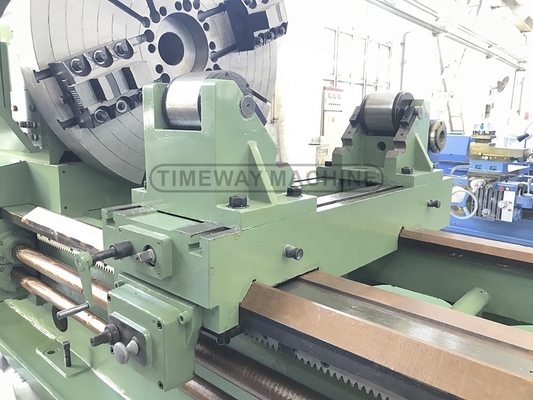

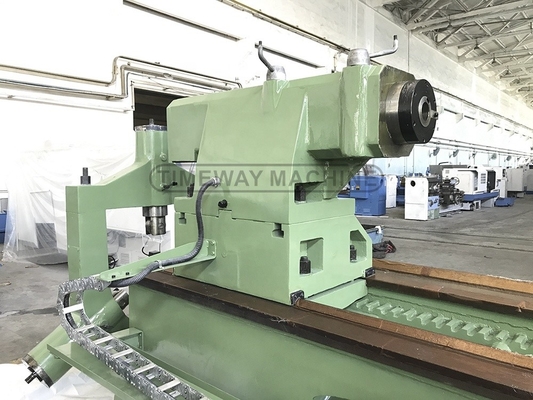

2.O eixo principal é de rolamentos de precisão estrutura de suporte de 3 pontos. estruturas de guia de sela com cinto revestido de Teflon. estrutura de pena de cauda giratória para minimizar o atrito e geração de calor.
3Essas máquinas são adequadas para várias operações de torneamento, tais como a torneamento de superfícies cilíndricas externas e internas, de faces terminais, e a torneamento de fios métricos ou de polegadas e de fios de diâmetro,etc..
4A rotação motorizada do cone curto pode ser feita pelo slide superior de forma independente, e a rotação motorizada do cone longo pode ser feita pelo slide superior combinado com alimentação longitudinal.Estas máquinas também podem realizar perfuração, processos de trepanagem e de perforação, etc.
formas, assim de
Excelente estabilidade, elevada rigidez e com rolamentos máximos de 10 toneladas entre os centros.
2.O eixo principal é de rolamentos de precisão estrutura de suporte de 3 pontos. estruturas de guia de sela com cinto revestido de Teflon. estrutura de pena de cauda giratória para minimizar o atrito e geração de calor.
3Essas máquinas são adequadas para várias operações de torneamento, tais como a torneamento de superfícies cilíndricas externas e internas, de faces terminais, e a torneamento de fios métricos ou de polegadas e de fios de diâmetro,etc..
4A rotação motorizada do cone curto pode ser feita pelo slide superior de forma independente, e a rotação motorizada do cone longo pode ser feita pelo slide superior combinado com alimentação longitudinal.Estas máquinas também podem realizar perfuração, processos de trepanagem e de perforação, etc.
· 4 mandíbulas de chuck independente · Descanso constante (mais de 3 M de comprimento) · Seguir o repouso (com mais de 3 m de comprimento) · Eletricidade de movimentação · Centro morto da cauda · Post de ferramentas de 4 estações · Sistema de arrefecimento · Lâmpada de trabalho · Ferramentas e caixa de ferramentas · Quedas e parafusos de nivelamento · Manual de funcionamento (em inglês) | · Placa facial · Indicador digital de 2 ou 3 eixos · Guarda de chuque · Proteção de postes de ferramentas · Proteção traseira contra salpicos · Mudança rápida de postes de ferramentas · Fixação de moagem |
Especificações | Al-1250C | AL-1400C | AL-1600C | AL-1800C | ||||||
Capacidade | Balança-te sobre a cama. | 1250 | 1400 | 1600 | 1800 | |||||
Balança sobre o deslizamento cruzado | 865 | 1010 | 1210 | 1280 | ||||||
Max. comprimento da peça de trabalho | O número de unidades de produção deve ser igual ou superior a: | |||||||||
Duração máxima da rotação | 2800/3800/4800/5800/7800/9800/11800/13800/15800/17800 | |||||||||
Largura da cama | 970 | |||||||||
Max.torque do fuso | 12590 | |||||||||
Max.força de corte | 45000 | |||||||||
Max.força de logitudinal | 18000 | |||||||||
Max.peso da peça | 10000 | |||||||||
Espinha | Diâmetro do furo do fuso | 130 | ||||||||
Frigorífico do fuso | métrica140 | |||||||||
Número de voltas para a frente | 21 espécies | |||||||||
Número de voltas para trás | 12 espécies | |||||||||
Velocidade do fuso | Para a frente | 3.15-315 | ||||||||
Para trás | 3.5-291 | |||||||||
Movimento da alimentação | Número de alimentações por revolução | (Longitudinal/transversal) 56/56 | ||||||||
Alimentação por revolução | Longudinal | 0.1-12(0.004"-0.473" | ||||||||
Transversal | 0.05-6 ((0.002"-0.236") | |||||||||
Ponto superior do poste de ferramentas | 0.025-3(0.001"-0.118") | |||||||||
Número e faixa do fio métrico | 44 espécies:1-120 | |||||||||
Número e faixa de fios de polegada | 31 espécies: 28/4 | |||||||||
Número e gama de fios do módulo | 45 espécies:0.5-60 | |||||||||
Número e faixa de fios diametrais | 38 espécies:1/2-56 | |||||||||
Ponto de ferramentas | Tamanho da haste da ferramenta | 45×45 | ||||||||
Distância de balanço do poste de ferramenta | ± 90o | |||||||||
Max.corrida do deslizamento transversal | 650 | |||||||||
Max.viagem do slide superior | 300 | |||||||||
Rápido do poste de ferramenta | Longitudinal: 3740 Tranverse: 1870 Slide superior:935 | |||||||||
Aquecimento | Dia. de penas de cauda | 220 | ||||||||
Viagem da pena de cauda | 300 | |||||||||
Furo de penas de cauda | Morse n.o 6 | |||||||||
Outros | Potência do motor principal | 22 | ||||||||
Potência do motor de movimento rápido do poste de ferramenta | 1.5 | |||||||||
Potência da bomba de arrefecimento | 0.15 | |||||||||
Em geral dimensão | Duração | 6020/7020/8020/9020/11020/13020/15020/17020/19020/21020 | ||||||||
Largura | 1995 | |||||||||
Altura | 2175 | 2325 | 2525 | 2725 | ||||||
Por que escolher-nos
Interferômetro a laser Renishaw:
Antes da entrega, adota o laser RENISHAW do Reino Unido para fazer testes de precisão dinâmica e deslocamento, para que a máquina tenha a alta precisão de posicionamento e precisão de reposicionamento.
