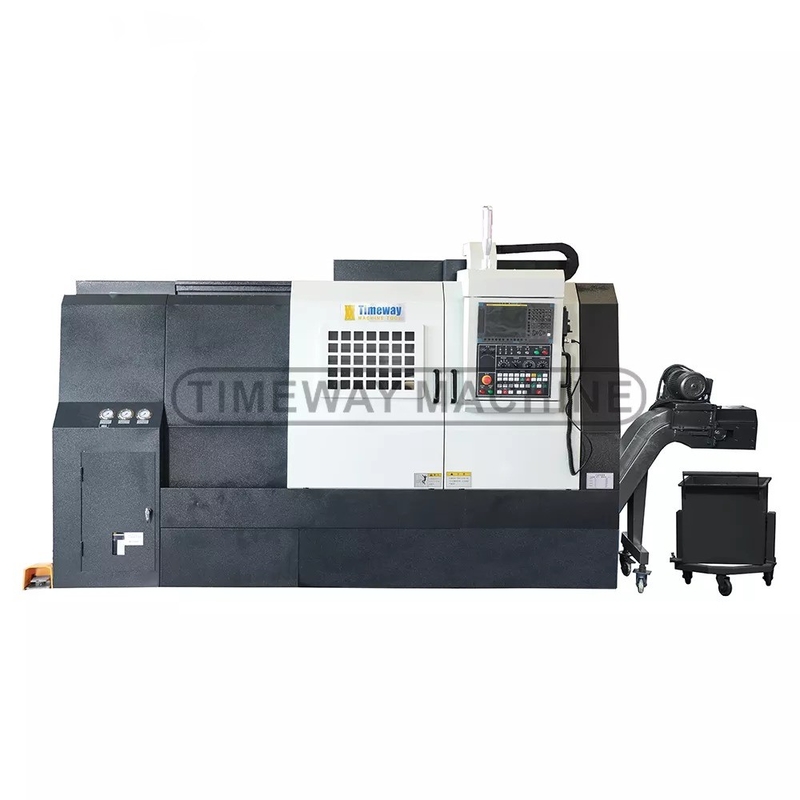

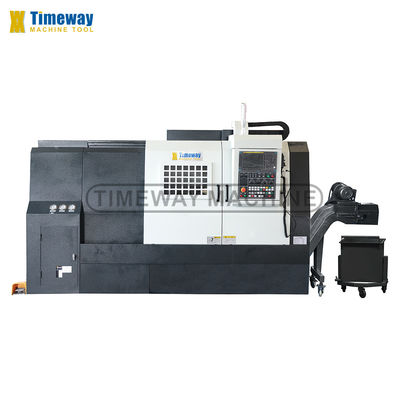

Max. comprimento giratório de 2905mm 520mm balanço máquina de torno CNC com 12 estações de postes de ferramentas
Detalhes do produto:
| Lugar de origem: | Henan, China |
| Marca: | TIMAC |
| Número do modelo: | AD-25 |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 conjunto |
|---|---|
| Preço: | $30,000.00/sets >=1 sets |
| Detalhes da embalagem: | Caixa de madeira (pode ser fumigada) |
| Habilidade da fonte: | 100 conjuntos por mês. |
|
Informação detalhada |
|||
| Tipo: | Horizontal | Comprimento máximo da peça (mm): | 3000 |
|---|---|---|---|
| Estrutura: | Torno inclinado da cama | Capacidade de usinagem: | Carga média |
| Largura da cama (mm): | 520 milímetros | Potência do motor do fuso ((kW): | 15 |
| Número de espinhas: | Solteiro | Número de eixos: | 2 |
| Viagem (Eixo X) ((mm): | 230 milímetros | Viagem (Eixo Z) ((mm): | 590 mm |
| Voltagem: | Conforme solicitado | Sistema de controlo CNC: | A SIEMENS |
| Estações de postes de ferramentas: | 12 | Peso (kg): | 5000 |
| Garantia: | 1 ano | Principais pontos de venda: | Alta produtividade |
| Relatório de ensaio da máquina: | Fornecido | Inspecção de saída por vídeo: | Fornecido |
| Garantia dos componentes principais: | 1 ano | CNC ou não: | CNC |
| Tipo de cama inclinada: | Torno CNC | Escala de velocidade do eixo: | 35-3500 RPM |
| Nariz do eixo: | A2-8 | Tamanho da válvula hidráulica: | 10 polegadas. |
| Tipo de poste de ferramenta: | H12 | Tempo da mudança da ferramenta: | 0.3sec |
| Serviço pós-venda prestado: | Apoio em linha | Máximo Balanço Diâmetro (milímetros): | 520 |
| Condição: | Novos | Indústrias aplicáveis: | Lojas de material de construção, lojas de reparação de máquinas, fábricas, explorações agrícolas, re |
| Localização da sala de exposição: | Canadá, Estados Unidos, Itália, Alemanha | Tipo de comercialização: | Produto ordinário |
| Componentes essenciais: | Rolamento, motor, bomba, motor | Velocidade máxima do eixo (rpm): | 3500 r.p.m |
| Espinha de perfuração ((mm): | 87 | Max. comprimento giratório (mm): | 2905 |
| Porto: | Porto da China | ||
Descrição de produto
Máquina de torno CNC de 520 mm de precisão de balanço
1A construção única desenvolvida utilizando técnicas FEA para proporcionar a máxima rigidez nas condições de corte mais pesadas. 2.O motor principal utiliza um servomotor de alta performance de CA de área larga do Japão FANUC, velocidade constante, caixa de eixo sem estrutura de engrenagem, alta velocidade e baixo ruído.e equipado com um interruptor de pé fabricado em TaiwanO sistema de transmissão no eixo X/Z utiliza parafusos de esferas de alta precisão accionados diretamente por motor AC FANUC, não existem correios e engrenagens,evitaram a reação e vibração geradas. 5. Taiwan 8/12 estações torreta hidráulica vem padrão, mudança de ferramenta rápida e precisa, e grande força de bloqueio. 6.O manto de cauda é controlado por um dispositivo programável7. O sistema CNC utiliza o sistema de controle de servo FANUC, SIEMENS ou China GSKAC de renome internacional, grandes funções e desempenhos estáveis.Esta máquina de torno CNC tem proteção totalmente fechada, e equipado com um botão de segurança de paragem de emergência, quando se deparar repentinamente com uma interrupção súbita de alimentação ou com outras falhas, em resultado da concepção especial do circuito de comando,A máquina pode ser auto-protegida para garantir a segurança da própria máquina e do pessoal9. O painel de operação está a cerca de 1500 mm do solo, é altamente moderado, ergonómico, agradável e fácil de operar e compreender o funcionamento da máquina.Lubrificação central automáticaO sistema de refrigeração e os transportadores de cadeia alargam os intervalos entre a manutenção e reduzem os tempos de inatividade.também pode ser adicionado função de detecção onlineA função de regulação automática da força de fixação hidráulica; De acordo com as necessidades especiais dos utilizadores adicionado alimentador de barra automática, portas automáticas e outros dispositivos periféricos de automação.AK-55 pode ser escolhido, ângulo de inclinação do leito 75°;Acessórios de série:FANUC 0i-TF Hydraulic chuck Hydraulic turret Hydraulic tailstock Electronic handwheel Lubrication system Cooling system Work lamp Pilot lamp Full protection guard Air conditioner Chip conveyor Leveling blocks & bolts Tools & tool-box Operation manualsAcessórios opcionais:Sistema CNC GSK Sistema CNC SIEMENS Caixa hidráulica oca Trocador de calor Instalação especial Setor de ferramentas Alimentador de barra
Especificações do produto
Especificações | Unidade | AK-10 | AK-15 | AK-25 | AK-35 | AK-45 |
Max. Vira-te para a cama. | mm | 400 | 440 | 520 | 660 | 850 |
Diâmetro de rotação máximo | mm | 300 | 300 | 420 | 550 | 800 |
Comprimento máximo da peça de trabalho | mm | 600/850/100 | 600 | 625/1000/1500/2000/3000 | 890/1640/2000/3000 | 1500/2000/3000 |
Duração máxima de rotação | mm | 500/700/950 | 450 | 530/905/1405/1905/2905 | 780/1530/1890/2890 | 1420/1920/2920 |
Viagem cruzada (X) | mm | 210 | 180 | 230 | 305 | 450 |
Viagem longitudinal (Z) | mm | 530/710/1050 | 480 | 590/965/1465/1965/2965 | 855/1605/1965/2965 | 1450/1950/2950 |
Velocidade de alimentação rápida no eixo X | m/min | 12 | 20 | 12 | 12 | 12 |
Velocidade de alimentação rápida no eixo Z | m/min | 15 | 24 | 15 | 15 | 15 |
Velocidade de alimentação no eixo X/Z | mm/min | 1260 | 1260 | 1260 | 1260 | 1260 |
Faixa de velocidade do fuso | RPM | 45-4500 | 50-4500 | 35-3500 | 25-2500 | 10-2000 |
Nas do fuso | - | A2-5 | A2-6 | A2-8 | A2-8 | A2-11 |
Furo de fuso | mm | 50 | 62 | 87 | 92 | 131 |
Tamanho da válvula hidráulica | polegada | 6" | 8" | 10" | 12" | 15"/18" |
Diâmetro interno do rolamento dianteiro | mm | 80 | 100 | 130 | 160 | 200/240 |
Tipo de poste de ferramenta | - | H8 | H8 | H12 | H12 | H12 |
Tamanho da secção da ferramenta (torção) | mm | 25x25 | 25x25 | 25x25 | 25x25 | 25x25 |
Tamanho da secção da ferramenta (perfurador) | mm | 32 | 40 | 40 | 50 | 60 |
Tempo de mudança de ferramenta | sec | 0.4 | 0.72 | 0.3 | 1 | 1 |
Viagens de cauda | mm | 530/730/980 | 460 | 490/865/1365/1865/2865 | 706/1456/1816/2816 | 1400/1900/2900 |
Diâmetro da pena do rabo | mm | 80 | 80 | 85 | 110 | 140 |
Pênis de cauda | - | MT4 | MT4 | MT5 | MT5 | MT6 |
Viagem de penas de cauda | mm | 80 | 130 | 80 | 100 | 130 |
Potência do motor principal | kW | 7.5 | 11 | 15/18.5 | 22/30 | 100 |
Potência total | kW | 17 | 25 | 30 | 46 | 130 |
Precisão de trabalho | mm | IT6 | IT6 | IT6 | IT6 | IT6 |
Resistência à corrosão | μm | Ra0.8 | Ra0.8 | Ra0.8 | Ra0.8 | Ra0.8 |
Estrutura do leito | - | 45° | 45° | 45° | 45° | 45° |
Sistema CNC | - | FANUC ou SIEMENS | FANUC ou SIEMENS | FANUC ou SIEMENS | FANUC ou SIEMENS | FANUC ou SIEMENS |
Comprimento da máquina | mm | 2875/3415/3440 | 2270 | 3000/3380/4550/4960/6160 | 3620/4725/5825/7000 | 6360/6860/7860 |
Largura e altura da máquina | mm | 1500x1500 | 1470x1470 | 1545x1950 | 1820x2130 | 2350x2600 |
Peso da máquina | toneladas | 3.5/4/4.5 | 4.5 | 5/5.5/6.5/7.5/8.5 | 8/10/11.5/15.5 | 15/16/18 |
Introdução à empresa
Visitados por clientes
Pacote e transporte
Exposição e Formação
Por que escolher-nos
Porquê escolher a Timeway Machine?
1. Alta qualidade a preços competitivos;
2. Equipe profissional de I & D e 25 anos de experiência em exportação;
3. Exportados para mais de 70 países;
4. Certificados CE, ISO;
5. Serviço ONLINE 24 horas (Skype, WhatsApp, Wechat, Trademanager);
6. Garantia de qualidade de 12 meses;
7. Engenheiros estrangeiros disponíveis para resolver problemas;
Perguntas frequentes
P: Tem QC ou quaisquer normas de segurança para as suas máquinas?R: Sim, estabelecemos um departamento de controlo de qualidade muito rigoroso para garantir a boa qualidade.Qual é o MOQ?A: 1 conjunto (apenas algumas máquinas de baixo custo serão mais de 1 conjunto)P: E os termos de pagamento?A: 1) T/T com 30% de pagamento adiantado, e 70% de pagamento do saldo a ser pago antes do envio; 2) LC Irrevogavel à vista; 3) Western Union, MoneyGram, etc.
P: Que tal a garantia?R: O período de garantia é de um ano após a entrega.
