ISO A2-5 Torno CNC automático de função completa para produção
Detalhes do produto:
| Lugar de origem: | Henan, China |
| Marca: | TIMAC |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 conjunto |
|---|---|
| Preço: | $60,000.00/sets 1-2 sets |
| Detalhes da embalagem: | Caixa de madeira/paleta |
| Habilidade da fonte: | 300 grupos/grupos por Mês |
|
Informação detalhada |
|||
| Condição: | Novos | Espinha Taper: | ISO |
|---|---|---|---|
| Número de espinhas: | Solteiro | Tipo: | Horizontal |
| Dimensão ((L*W*H): | 2290x1460x1650mm | Peso (T): | 4 T |
| Sistema de controlo CNC: | FANUC | Número de eixos: | 2 |
| Viagem da mesa (X) (mm): | 300 | Viagem da mesa (Y) (mm): | Nenhum |
| Viagem da mesa (Z) (mm): | 400 | Precisão de posicionamento (mm): | ± 0.01 |
| Repetitividade (X/Y/Z) (mm): | ± 0.012 | Potência do motor do fuso ((kW): | 7.5/11 |
| Máximo Tabela Carga (quilogramas): | 3 kg | Velocidade de alimentação (mm/min): | 1 - 8000 mm/min |
| Min. Tempo de troca de ferramentas: | 4 | Capacidade do repositório de ferramentas: | 3 |
| Principais pontos de venda: | Automático | Garantia: | 1 ano |
| Voltagem: | 220/380V | Tipo de comercialização: | Produto ordinário |
| Relatório de ensaio da máquina: | Fornecido | Inspecção de saída por vídeo: | Fornecido |
| Garantia dos componentes principais: | 1 ano | Torno CNC de função completa: | Torno CNC de alta velocidade |
| Máximo Balanço Diâmetro sobre a cama: | 450 mm | Diâmetro máximo do balanço sobre o vagão: | 200 mm |
| Máximo Turning Diâmetro: | 200 mm | Max. curso X/Z: | 300/400mm |
| Velocidade máxima do fuso: | 6000 rpm | Modelo de nariz do fuso: | ISO A2-5 |
| Diâmetro do diâmetro do fuso: | 56mm | Capacidade de energia: | 20KVA |
| Serviço pós-venda prestado: | Apoio em linha | Indústrias aplicáveis: | Lojas de materiais de construção, lojas de reparação de máquinas, fábricas, retalho |
| Localização da sala de exposição: | Canadá, Estados Unidos, Alemanha, México, Austrália | Componentes essenciais: | Rolamentos |
| Porto: | Porto da China | ||
Descrição de produto
Torno CNC de função completa
Descrição do produto
Características:
- Prensado por pressão hidráulica, conveniente e confiável.Drive na direção longitudinal.
- e cross adota servo motor com alto desempenho, a precisão de posicionamento é alta.
- O projeto da segurança adota uma porta interior deslizante e um compartimento completo fechado,Elegante e decente, boa proteção.
- A lubrificação suficiente e fiável é devida ao sistema de lubrificação centralizado automático.
- O sistema de transporte de chips automático de tipo cadeia é capaz de
- para resolver o chip transmitido problema fundamentalmente.
Parâmetros:

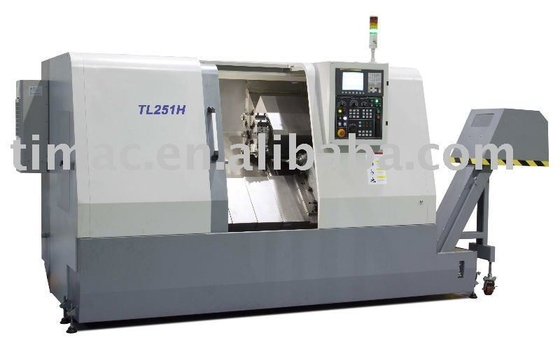

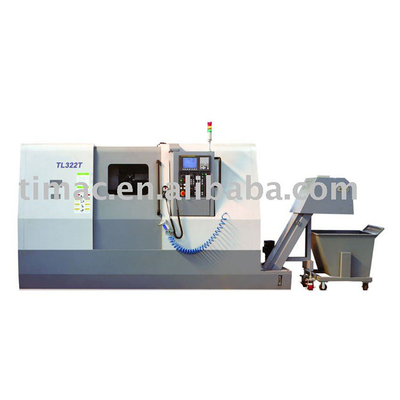

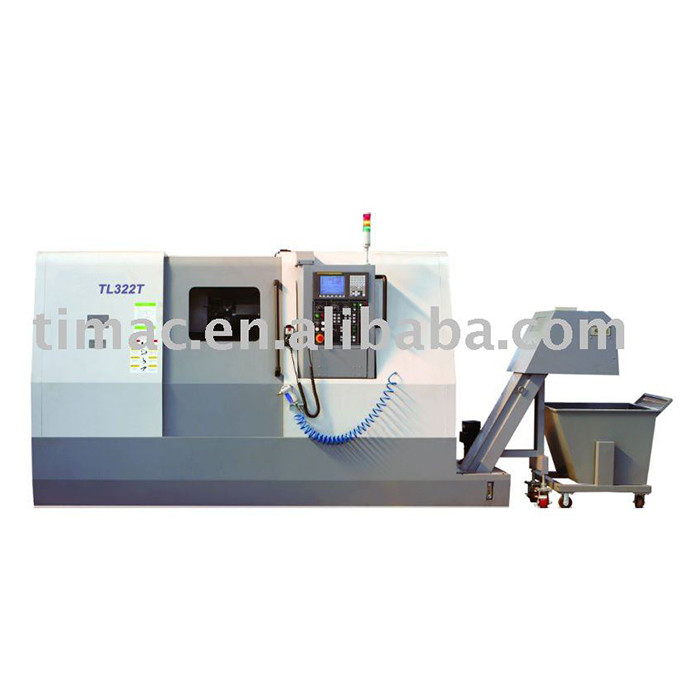

| Modelo | Unidade | TL201HG | TL201HC | TL251H | TL322H | TL635H | ||
| Áreas de corte | Diâmetro máximo do balanço sobre a cama | mm | 450 | 450 | Φ250/Φ470 (estaca hidráulica) | Φ380/Φ600 (cauda hidráulica) | Φ660 | |
| Diâmetro máximo do balanço sobre o vagão | mm | 200 | 200 | Φ250/Φ320 (cauda hidráulica) | Φ320/Φ420 (cauda hidráulica) | Φ450 | ||
| Diâmetro de rotação máximo | mm | 200 | 200 | Φ250 | Φ320 | Φ630 | ||
| Duração máxima de rotação | mm | 360 | 360 | 400 | 600 | 1500 | ||
| Max. curso X/Z | mm | 300/400 | 125/400 | 240/450 ((Z1)/550 ((Z2) | 260/670 ((Z1)/500 ((Z2) | 350/1600 | ||
| Traversos rápidos X/Z | m/min | 24 horas e meia | 24 horas e meia | 24/30 ((Z1) /24 ((Z2) | 24/30 ((Z1) /24 ((Z2) | 8/12 | ||
| Velocidade de alimentação X/Z | mm | 1-8000 | 1-8000 | 1-8000 | 1-8000 | 1-8000 | ||
| Espinha | Velocidade máxima do fuso | RPM | 6000 | 6000 | 5000 | 4000 | 2000 | |
| Modelo de nariz do fuso | ISO | A2-5 | A2-5 | A2-6 | A2-6 | A2-11 | ||
| Diâmetro do diâmetro do fuso | mm | 56 | 56 | Φ57 | Φ65 | Φ100 | ||
| Fundição de fuso de fuso | Morse 6# | Morse 6# | 6# | 80 | 120 | |||
| Distância do centro do fuso até ao piso | mm | 980 | 980 | 1050 | 1020 | 1200 | ||
| Aquecimento | Dia. de mangas de cauda | mm | - Não. | - Não. | Resíduos de cauda programáveis ((condutas de rolamento lineares+servomotor) | Resíduos de cauda programáveis ((condutas de rolamento lineares+servomotor) | Φ160 | |
| Traço da mangueira do rabo | mm | - Não. | - Não. | Estação hidráulica (Diâmetro da mangueira100,corrida100) | Estação hidráulica (Diâmetro da mangueira100,corrida100) | 180 | ||
| Borro de cauda | - Não. | - Não. | 5# | 5# | 5# | |||
| Turreta hidráulica | Número de ferramentas | 3 ((linhas de ferramentas) | 8 | 8 | 12 | 12 | ||
| Modelo da haste de ferramenta | mm | 20x20 | 25×25 | 25×25 | 25×25 | 32x25 | ||
| Max. dia. de faca chata | mm | 32 | 32 | Φ40 | 40 | Φ50 | ||
| Precisão da máquina | Precisão de posicionamento | X | mm | 0.006 | 0.006 | 0.006 | 0.006 | 0.016 |
| Z | mm | 0.008 | 0.008 | 0.008 | 0.008 | 0.032 | ||
| Precisão da repetibilidade | X | mm | 0.004 | 0.004 | 0.004 | 0.004 | 0.007 | |
| Z | mm | 0.006 | 0.006 | 0.006 | 0.006 | 0.013 | ||
| Capacidade | KVA | 20 | 20 | 25 | 35 | 50 | ||
| Dimensões da máquina (L × W × H) | mm | 2290 × 1460 × 1650 | 2290 × 1460 × 1650 | 2750 × 1600 × 1810 | 3300 × 1680 × 1820 | 6840 × 2360 × 2300 | ||
| Peso líquido da máquina | Quilos | 4000 | 4000 | 4500 | 4800 | 13000 | ||
| Sistema CNC | FANUC 0i mate {SIMENS 802D sl} | FANUC 0i mate {SIMENS 802D sl} | FANUC 0i TD{SIMENS 802D sl} | FANUC 0i TD{SIMENS 802D sl} | FANUC 0i TD{SIMENS 802D sl} | |||
| Potência do motor principal | Kw | 7.5/11 | 7.5/11 | 7.5/11 | A Bíblia, 15/11 | 22/30 | ||
| Torque do servomotor | X | Nm | 7 | 7 | 8 | 12 | 12 | |
| Z | Nm | 7 | 7 | 8 | 12 | 22 | ||
| Máquinas de secagem | Por centímetro | cavidade 6" | cavidade 6" | cavidade 6" | cavidade 6" | cavidade 6" | ||
| Outros | Dispositivo de iluminação, dispositivo automático de transporte de chips, sistema de refrigerante, sistema automático de lubrificação, | Dispositivo de iluminação, dispositivo automático de transporte de chips, sistema de refrigerante, sistema automático de lubrificação, | Dispositivo de iluminação, dispositivo automático de transporte de chips, sistema de refrigerante, sistema automático de lubrificação, | Dispositivo de iluminação, dispositivo automático de transporte de chips, sistema de refrigerante, sistema automático de lubrificação, | Dispositivo de iluminação, dispositivo automático de transporte de chips, sistema de refrigerante, sistema automático de lubrificação, | |||
| Equipamento de sopro, tanque de gasolina de eletricidade, ar condicionado, luz de farol com 3 cores | Equipamento de sopro, tanque de gasolina de eletricidade, ar condicionado, luz de farol com 3 cores | Equipamento de sopro, tanque de gasolina de eletricidade, ar condicionado, luz de farol com 3 cores | Equipamento de sopro, tanque de gasolina de eletricidade, ar condicionado, luz de farol com 3 cores | Equipamento de sopro, tanque de gasolina de eletricidade, ar condicionado, luz de farol com 3 cores | ||||
Informações sobre a empresa
Equipa e certificação
Exposição e Formação
Pacote e transporte
Cliente visitado
Casos de exportação
Perguntas frequentes
P:Porquê escolher a Timeway Machine?
A:1. Alta qualidade a preços competitivos;
2. Equipe profissional de I & D e 25 anos de experiência em exportação;
3. Exportados para mais de 60 países;
4. Certificados CE, ISO;
5. Serviço ONLINE 24 horas (Skype, WhatsApp, Wechat, Trademanager);
6. Garantia de qualidade de 12 meses;
7. Engenheiros estrangeiros disponíveis para resolver problemas;
P:Tem controlo de qualidade ou normas de segurança para as suas máquinas?
A:Sim, nós estabelecemos um departamento de controle de qualidade muito rigoroso para garantir boa qualidade.
P:Qual é o MOQ?
A:1 conjunto (apenas algumas máquinas de baixo custo serão mais de 1 conjunto)
P:E os termos de pagamento?
A:(1) T/T com 30% de pagamento adiantado e 70% de pagamento do saldo a pagar antes da expedição;
(2) LC irreversível à vista;
(3) Western Union, MoneyGram, etc.
P:E a garantia?
A:O período de garantia é de um ano após a entrega.
