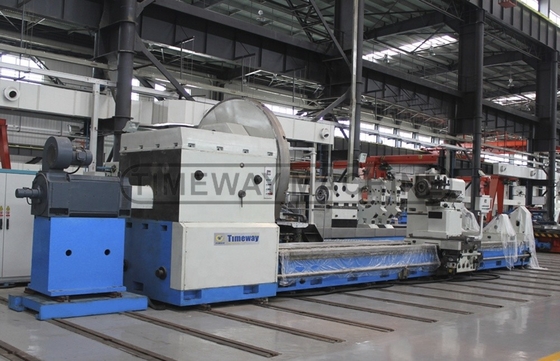

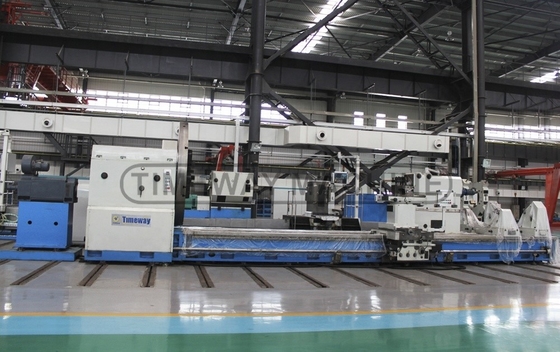

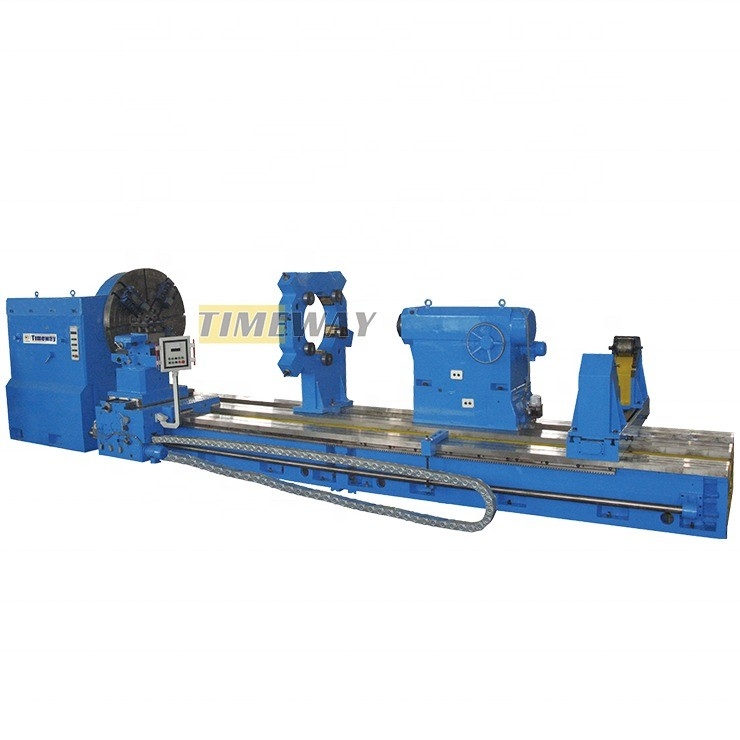

75kW Spindle Motor Power Heavy Duty Horizontal Lathe Machine Com Grande Capacidade de Tamanho
Detalhes do produto:
| Lugar de origem: | Henan, China |
| Marca: | TIMAC |
| Número do modelo: | AL-1600Hx6000 |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 conjunto |
|---|---|
| Preço: | $340,000.00/sets 1-2 sets |
| Detalhes da embalagem: | em caixa de madeira (pode ser fumigada) ou em caixa de compensado |
| Habilidade da fonte: | 50 conjuntos por ano |
|
Informação detalhada |
|||
| Comprimento máximo da peça (mm): | 6000 | Intervalo de velocidade do fuso (rpm): | 0.8 - 160 rpm |
|---|---|---|---|
| Capacidade de usinagem: | Carga pesada | Largura da cama (mm): | 1600 |
| Tipo: | Horizontal | Potência do motor do fuso ((kW): | 75 |
| Voltagem: | A pedido do cliente | Dimensão ((L*W*H): | 16577x2479x2280mm |
| Peso (kg): | 30000 QUILOGRAMAS | Garantia: | 1 ano |
| Principais pontos de venda: | Alta precisão | Tipo de comercialização: | Produto ordinário |
| Relatório de ensaio da máquina: | Fornecido | Inspecção de saída por vídeo: | Fornecido |
| Garantia dos componentes principais: | 1 ano | Capacidade de carga: | 25/32/40 toneladas |
| Diâmetro da válvula: | 1600 mm | Espinha Taper: | 1:7 |
| Velocidade de alimentação no eixo X/Z: | 1500mm/min | Velocidade de alimentação rápida no eixo X/Z: | 3000mm/min |
| Velocidade de alimentação rápida do cavalo: | 3000mm/min | Velocidade de alimentação rápida da mangueira do rabo: | 664 mm/min |
| Processamento da linha: | Cadeia de engrenagens | Motor principal: | Motor de corrente contínua de grande potência |
| Serviço pós-venda prestado: | Apoio em linha | Condição: | Novos |
| Indústrias aplicáveis: | Lojas de vestuário, lojas de materiais de construção, lojas de reparação de máquinas, fábricas, expl | Localização da sala de exposição: | Canadá, Turquia, Reino Unido, Estados Unidos, Itália, Alemanha, Brasil, México, Espanha, Chile, Áfri |
| Componentes essenciais: | Rodamento, bomba, engrenagem, motor, caixa de engrenagens, recipiente de pressão | Espinha de perfuração ((mm): | 85 |
| Max. comprimento giratório (mm): | 5800 milímetros | Anos: | 2021 |
| Porto: | Portos de China | ||
Descrição de produto
Descrição dos produtos
Características:

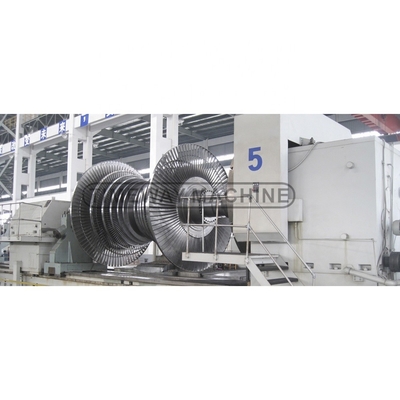

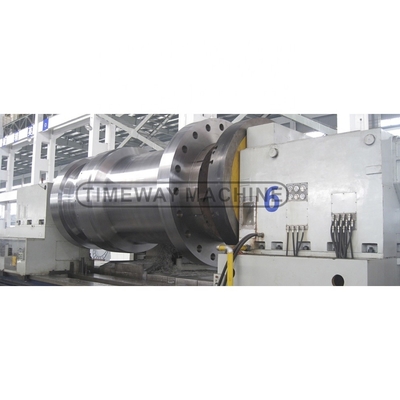

1. Desempenho estável: É adequado para o corte estável e forte de peças de grande e médio porte, tais como peças fundidas, peças rígidas
e metais não ferrosos.
2.Cama de alta rigidez: a cama é feita de cama estrutural fundida. As costelas internas têm uma disposição razoável e uma elevada rigidez, e a
A linha de condução adota um processo de moagem de apagamento de frequência intermédia.
A tecnologia de placas é adotada e as características dinâmicas, como o coeficiente de amortecimento do atrito, estão em um estado óptimo,
evitando assim a ocorrência de rastejamento a baixa velocidade.
3.Alta rigidez do leito global com 600 mm de espessura do leito, o que garante que a máquina tem forte estabilidade e alta precisão, e leito
capacidade de carga até 3000 kg.
4.Alta rigidez e fuso de alta precisão: O rolamento do fuso da máquina-ferramenta adota produtos de marcas famosas.
uma estrutura simétrica para tornar a deformação térmica uniforme e evitar o deslocamento do centro do fuso.
A parte frontal do eixo principal adota um suporte de três
A estrutura de um rolamento de esferas de contato angular de duas vias.
O fuso bem montado possui as características de baixo nível de ruído.
aumento da temperatura, pequena deformação térmica e alta precisão, o que faz com que o fuso mantenha uma precisão relativamente estável durante o
operação a longo prazo.
5.Slide superior pode girar cone curto por alimentação automática ou à mão, slide superior e alimentação longitudinal são combinados para girar o cone longo
superfície cônica.
1. Desempenho estável: É adequado para o corte estável e forte de peças de grande e médio porte, tais como peças fundidas, peças rígidas
e metais não ferrosos.
2.Cama de alta rigidez: a cama é feita de cama estrutural fundida. As costelas internas têm uma disposição razoável e uma elevada rigidez, e a
A linha de condução adota um processo de moagem de apagamento de frequência intermédia.
A tecnologia de placas é adotada e as características dinâmicas, como o coeficiente de amortecimento do atrito, estão em um estado óptimo,
evitando assim a ocorrência de rastejamento a baixa velocidade.
3.Alta rigidez do leito global com 600 mm de espessura do leito, o que garante que a máquina tem forte estabilidade e alta precisão, e leito
capacidade de carga até 3000 kg.
4.Alta rigidez e fuso de alta precisão: O rolamento do fuso da máquina-ferramenta adota produtos de marcas famosas.
uma estrutura simétrica para tornar a deformação térmica uniforme e evitar o deslocamento do centro do fuso.
A parte frontal do eixo principal adota um suporte de três
A estrutura de um rolamento de esferas de contato angular de duas vias.
O fuso bem montado possui as características de baixo nível de ruído.
aumento da temperatura, pequena deformação térmica e alta precisão, o que faz com que o fuso mantenha uma precisão relativamente estável durante o
operação a longo prazo.
5.Slide superior pode girar cone curto por alimentação automática ou à mão, slide superior e alimentação longitudinal são combinados para girar o cone longo
superfície cônica.
Especificações | Unidade | AL-1600H | AL-2000H | AL-2500H |
Max. Vira-te para a cama. | mm | 1600 | 2000 | 2500 |
Max. balança sobre o deslizamento cruzado | mm | 1250 | 1600 | 2200 |
Distância entre centros | mm | 3000 ~ 20000 | 3000 ~ 20000 | 3000 ~ 20000 |
Max. torque do cilindro | N.m | 80000 | 80000 | 80000 |
Largura do leito | mm | 1600 (3 deslizamentos) | 1600 (3 deslizamentos) | 1600 (3 deslizamentos) |
Capacidade de carga | toneladas | 32 | 32 | 32 |
Espinhas cónicas | - | 75° | 75° | 75° |
Diâmetro da válvula | mm | 1600 | 1600/1800 | 1600/1800/2000 |
Faixa de velocidade do fuso | RPM | 0.8-160 (sem passo) | 0.8-160 (sem passo) | 0.8-160 (sem passo) |
Intervalo de alimentação longitudinal | mm | 0.125-48 (18) | 0.125-48 (18) | 0.125-48 (18) |
Intervalo de alimentação cruzada | mm | 0.063-24 (18) | 0.063-24 (18) | 0.063-24 (18) |
Fios métricos | mm | 2 a 40 | 2 a 40 | 2 a 40 |
Fio de polegada | TPI | 1 a 14 | 1 a 14 | 1 a 14 |
Fios de módulo | MP | 1.5-20 | 1.5-20 | 1.5-20 |
Viagem máxima do deslizamento transversal | mm | 725 | 725 | 800 |
Max. deslocamento do slide superior | mm | 600 | 600 | 600 |
Secção da haste da ferramenta | mm | 70x70 | 70x70 | 70x70 |
Diâmetro da pena do rabo | mm | 300 | 300 | 300 |
Viagem de penas de cauda | mm | 300 | 300 | 300 |
Pênis de cauda | - | 100, n.o 1:7 | 100, n.o 1:7 | 100, n.o 1:7 |
Velocidade de alimentação rápida do cavalo | mm/min | 3000 | 3000 | 3000 |
Velocidade de alimentação rápida de penas de cauda | mm/min | 664 | 664 | 664 |
Potência do motor principal | kW | 75 | 75 | 75 |
Comprimento da máquina | mm | 13577~21577 | 13577~21577 | 13577~21577 |
Largura da máquina | mm | 2479 | 2479 | 2515 |
Altura da máquina | mm | 2280 | 2580 | 2655 |
· 3 mandíbulas · repouso constante (mais de 2 M de comprimento) · Seguir o repouso (com mais de 2 m de comprimento) · Mudança manual do tailstock · Centro morto da cauda · Post de ferramentas de 4 estações · Sistema de arrefecimento · Lâmpada de trabalho · Ferramentas e caixa de ferramentas · Quedas e parafusos de nivelamento · Manual de funcionamento (em inglês) | · 4 mandíbulas de chuck independente · Placa facial · Indicador digital de 2 ou 3 eixos · Guarda de chuque · Guarda excessiva · Proteção traseira contra salpicos · Mudança rápida de postes de ferramentas |
Caixa de fuso:
O torno pesado tem 18 passos para a frente velocidade do eixo 6-750 r/min; e também tem 6 passos para trás 10-775 r/min. Velocidade do eixo larga atender a vários requisitos de processamento.
Ferramenta de engrenagem e torneio:
O parafuso de 3 mandíbulas é padrão para o torno horizontal, e o parafuso de 4 mandíbulas e a placa da face são opcionais.Proteção do fuso de puxa-empurra é opcional, terminar de fechar o fuso quando for aberto.
Proteção do poste de ferramenta (facultativo):
A proteção dobrável para o poste de ferramenta pode proteger eficazmente a segurança do trabalhador e não dificulta a troca de ferramentas.
2 eixos/DRO de três eixos:
No que diz respeito às necessidades dos clientes, o DRO está disponível para operar a máquina de torno de forma mais directa.
