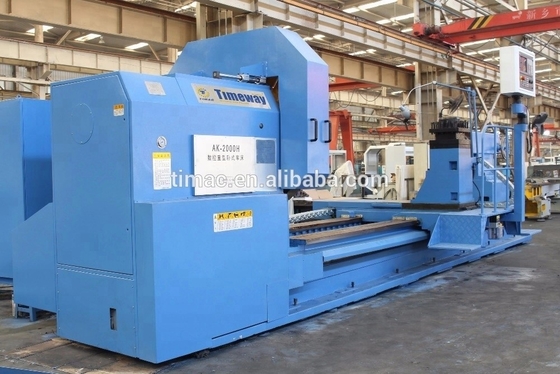

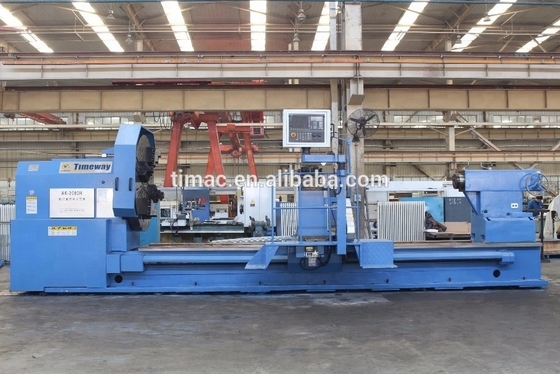

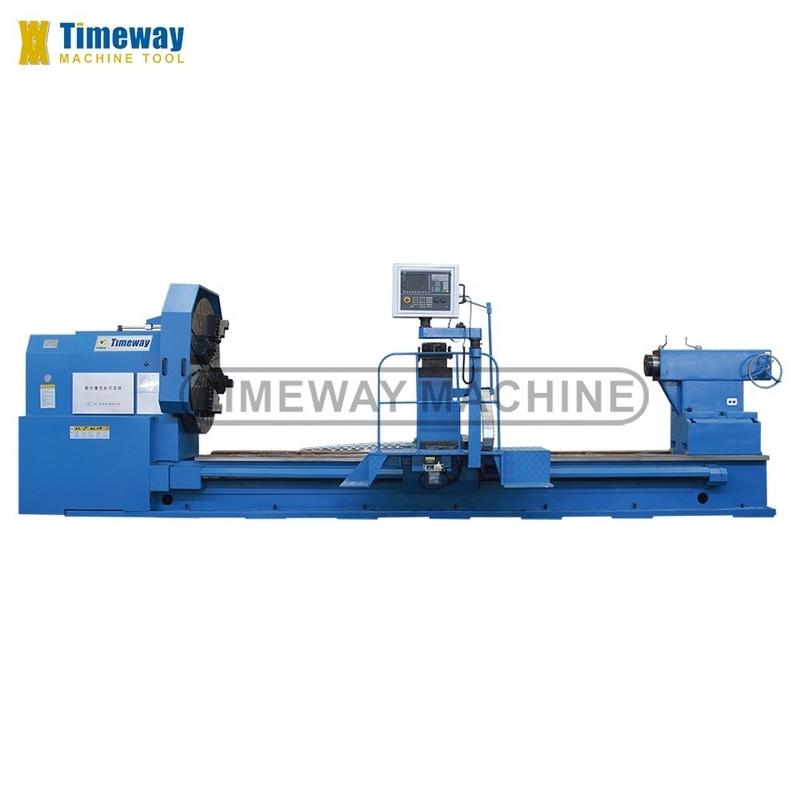

Sistema CNC SIEMENS Torno CNC gigante para usinagem de peças de trabalho de até 5000 mm de comprimento
Detalhes do produto:
| Lugar de origem: | Henan, China |
| Marca: | TIMAC |
| Certificação: | CE ISO |
| Número do modelo: | AK-2000x5M |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 conjunto |
|---|---|
| Preço: | $300,000.00/sets 1-2 sets |
| Detalhes da embalagem: | Casas de madeira (podem ser fumigadas) |
| Habilidade da fonte: | 10 conjuntos por mês |
|
Informação detalhada |
|||
| Tipo: | Horizontal | Comprimento máximo da peça (mm): | 5000 |
|---|---|---|---|
| Estrutura: | Torno da cama lisa | Capacidade de usinagem: | Carga pesada |
| Máximo Peso do Workpiece (quilogramas): | 16000 | Largura da cama (mm): | 1100 mm |
| Potência do motor do fuso ((kW): | 30 | Número de espinhas: | Solteiro |
| Número de eixos: | 2 | Viagem (Eixo X) ((mm): | 850 milímetros |
| Viagem (Eixo Z) ((mm): | 5000 milímetros | Precisão de posicionamento (mm): | ± 0.015 |
| Repetitividade (X/Y/Z) (mm): | ± 0.008 | Dimensão ((L*W*H): | 8400 x 3200 x 2950 mm |
| Voltagem: | 200 V a 460 V | Sistema de controlo CNC: | A SIEMENS |
| Estações de postes de ferramentas: | 4 | Peso (kg): | 19400 |
| Garantia: | 1 ano | Principais pontos de venda: | Nível alto da segurança |
| Relatório de ensaio da máquina: | Fornecido | Inspecção de saída por vídeo: | Fornecido |
| Garantia dos componentes principais: | 2 anos | CNC ou não: | CNC |
| Classificação automática: | Automático | Cores: | Opção personalizada |
| Tipo de guia do leito: | Rectângulos duplos | Largura da cama: | 1100 mm |
| Max. Peso da peça de trabalho: | 16000kg | Velocidade do eixo: | 4 turnos, 3-320 rpm |
| Furo de eixo: | 100 mm | Espinha Taper: | Métrica 140 |
| Máximo Balanço Diâmetro: | 2000 mm | Serviço pós-venda prestado: | Apoio técnico em linha, apoio técnico por vídeo |
| Serviço pós-garantia: | Apoio técnico por vídeo, Apoio online, Peças sobressalentes, Serviço de manutenção e reparação em ca | Localização do serviço local: | Canadá, Reino Unido, Estados Unidos, Itália, França, Alemanha, Brasil, México, Rússia, Espanha, Aust |
| Condição: | Novos | Tipo de Toolpost: | YANTAI |
| Indústrias aplicáveis: | Fabrica de máquinas, de alimentos e bebidas, de impressoras, de obras de construção, de energia e de | Localização da sala de exposição: | Canadá, Turquia, Reino Unido, Estados Unidos, Itália, França, Alemanha, Brasil, México, Rússia, Espa |
| Tipo de comercialização: | Produto ordinário | Espinha de perfuração ((mm): | 100 |
| Max. comprimento giratório (mm): | 4800 | Anos: | 2021 |
| Componentes essenciais: | Sistema do CNC de Siemens | Velocidade máxima do eixo (rpm): | 250 rpm |
| Porto: | Porto da China | ||
Descrição de produto
Descrição dos produtos
√ Sistema CNC FANUC/GSK/SIEMENS √ 4 mandíbulas √ Post de ferramentas elétricas de 4 estações √ Lâmpada de trabalho √ Sistema de arrefecimento √ Gerador de pulso manual (MPG) √ Centros mortos √ Pistola de óleo √ Lâmpada piloto √ Bomba de lubrificação automática √ movimentação manual do tailstock √ Ferramentas e caixa de ferramentas √ Cuneira e parafusos de nivelamento √ Manual de utilização (em inglês) | _ Descanso constante _ Segue o resto _ Guarda semi-fechada _ 6/8-estação de ferramentas _ Centros em tempo real Ar condicionado _ Transportador de chips |
Especificações | Unidade | AK-1250 | AK-1600 | AK-1800 | AK-2000 | |||
Max. Vira-te para a cama. | mm | 1250 | 1600 | 1800 | 2000 | |||
Max... deslize para cima do slide cruzado. | mm | 900 | 1250 | 1450 | 1600 | |||
Distância entre centros | mm | Preço de transferência | ||||||
Duração máxima de rotação | mm | 2800/3800/4800/5800/7800/9800/11800/- | ||||||
Largura do leito | mm | 1100 | 1100 | 1100 | 1100 | |||
Tamanho do tubo (4-maxilar) | mm | 1250 | 1400 | 1400 | 1600 | |||
Capacidade de carga | toneladas | 16 (opção 20) | 16 (opção 20) | 16 (opção 20) | 16 (opção 20) | |||
Nas do fuso | mm | A2-15 | A2-15 | A2-15 | A2-15 | |||
Furo de fuso | mm | 100 | 100 | 100 | 100 | |||
Espinhas cónicas | - | Métrica 140 | Métrica 140 | Métrica 140 | Métrica 140 | |||
Velocidade do fuso (hidráulico 4 passos, sem passos) | RPM | 3-320 | 3-320 | 3-250 | 3-250 | |||
Velocidade do fuso (manual) | RPM | Para a frente: 3.15-315 (21); para trás: 3.5-291 (12) | ||||||
Max. força de corte | N | 39200 | 39200 | 39200 | 39200 | |||
Velocidade de alimentação rápida no eixo X/Z | mm/min | 4000/6000 | 4000/6000 | 4000/6000 | 4000/6000 | |||
Viagem cruzada (X) | mm | 850 | 850 | 850 | 850 | |||
Tipo de poste de ferramenta | - | V4 | V4 | V4 | V4 | |||
Tamanho do poste de ferramenta | mm | 380x380 | 380x380 | 380x380 | 380x380 | |||
Força de alimentação máxima (X) | N | 10875 | 10875 | 10875 | 10875 | |||
Tamanho da secção da ferramenta | mm | 50x50 | 50x50 | 50x50 | 50x50 | |||
Diâmetro da pena do rabo | mm | 260 | 260 | 260 | 260 | |||
Viagem de penas de cauda | mm | 300 | 300 | 300 | 300 | |||
Pênis de cauda | - | Métrica 80 | Métrica 80 | Métrica 80 | Métrica 80 | |||
Precisão de trabalho | - | IT7 | IT7 | IT7 | IT7 | |||
A rugosidade da superfície | μm | Ra2,5-3.2 | Ra2,5-3.2 | Ra2,5-3.2 | Ra2,5-3.2 | |||
Potência do motor principal | kW | 30 | 30 | 30 | 30 | |||
Peso da máquina | Quilos | 15000/17200/19400/21560/26000/30400/34800/- | ||||||
Comprimento da máquina | mm | 6400/7400/8400/9400/11400/13400/15400/- | ||||||
Largura da máquina | mm | 3200 | 3200 | 3200 | 3200 | |||
Altura da máquina | mm | 2220 | 2750 | 2850 | 2950 | |||
Detalhes da máquina
- O quê?

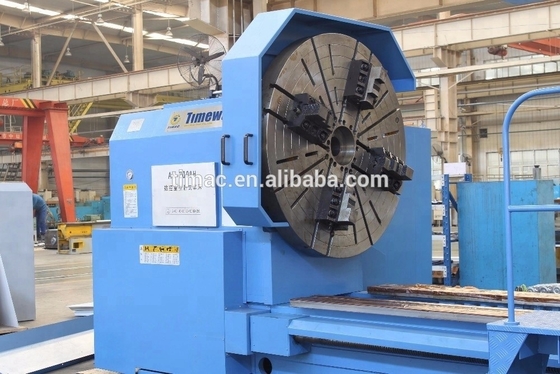

- Chack independente de 4 mandíbulas para prender peças de forma especial.

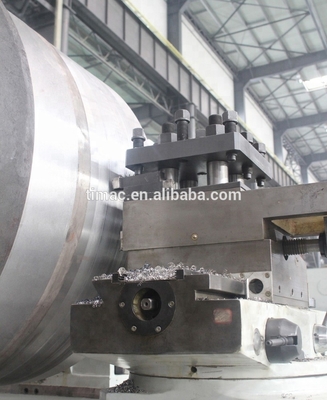

Torreta elétrica de 4 estações:
- Adotar torreta elétrica de marca famosa, alta precisão de posicionamento.
Sistema CNC:
SIEMENS, FANUC, MITSUBISHI, FAGOR, KND, HNC, GSK, etc. para a sua escolha.
Para a utilização em veículos automóveis:
Operação flexível e simples, para reduzir a intensidade do trabalho e aumentar o prazer de operação.
Armário elétrico da norma CE:
Disposição elétrica clara e limpa;
Adotar componentes elétricos normalizados CE.
Bomba de lubrificação automática:
Lubrificar automaticamente e intermitentemente cada trilho de guia para prolongar a vida útil da máquina.

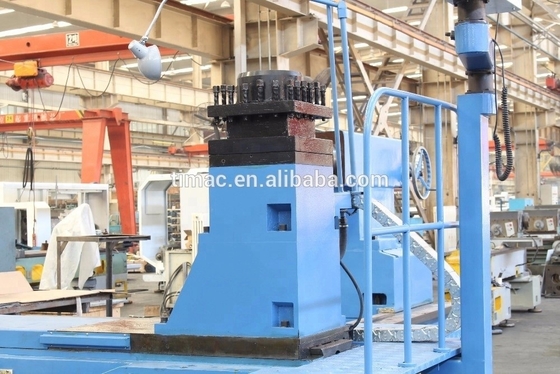

Torreta vertical de 4 estações:
Padrão
Turreta vertical de seis estações:
Opcional
Torreta horizontal de seis estações:
Opcional
Ensaio - redondidade e cilindricidade:
Precisão de rotação da superfície externa da barra, precisão do ensaio:
Rondosidade: inferior a 0,01 mm;
Cinturão: inferior a 0,025/300 mm
Teste - verticalidade:
Precisão de rotação da superfície final do disco, precisão do ensaio:
Verticalidade: inferior a 0,02/300 mm
Teste de rugosidade:
Precisão de rotação da superfície externa da barra, precisão do ensaio: rugosidade: Ra1,6um
Teste de rotação dos fios:
Fios cónicos de torneamento fino (cónico: 1:16, passo do fio: 3,175 mm), após teste por dispositivo de medição especial, pode atender erro acumulado de passo para 0,015/25,4 mm.
Partes de ensaio abrangentes:
Todos os tornos CNC devem realizar um processo de corte final após todas as inspecções padrão da máquina, através do corte da superfície externa, passos, superfície de arco, superfície cônica, etc.,para inspecionar a estabilidade do sistema CNC e o desempenho geral da máquina.
Por que escolher-nos
Interferômetro a laser Renishaw:
Antes da entrega, adota o laser RENISHAW do Reino Unido para fazer testes de precisão dinâmica e deslocamento, para que a máquina tenha a alta precisão de posicionamento e precisão de reposicionamento.
