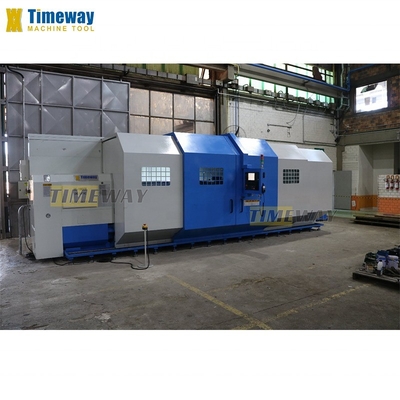

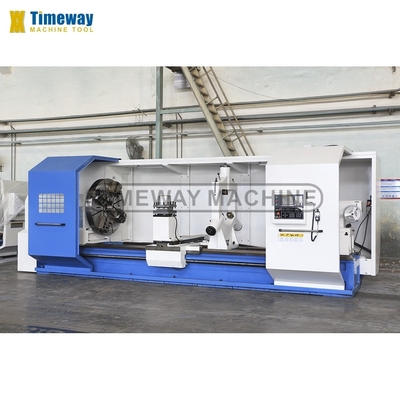

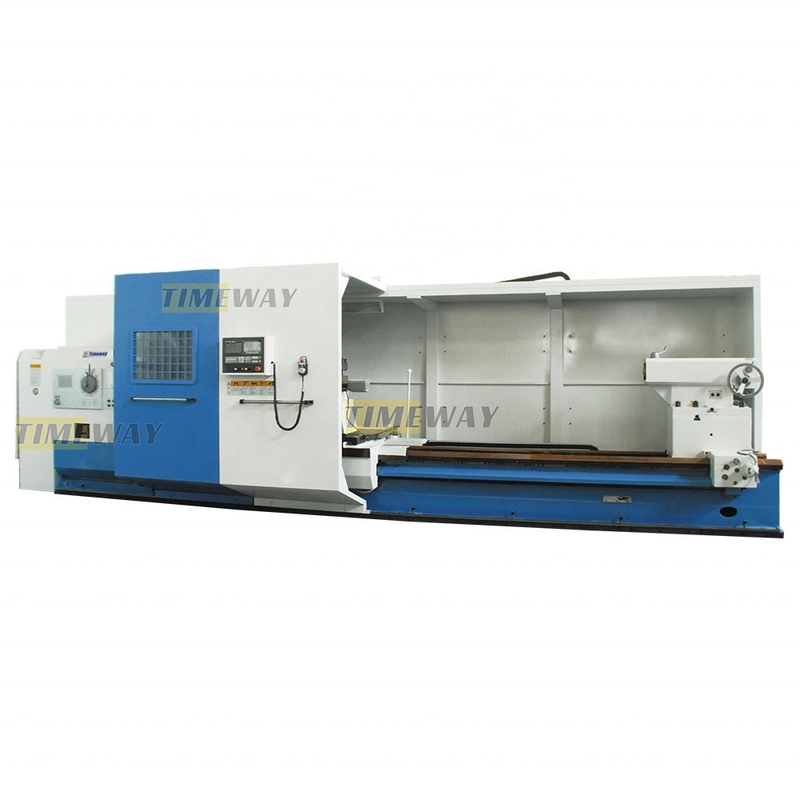

Torno horizontal CNC de 700 mm de viagem de trabalho pesado com 1 20 spindle Taper da Timeway
Detalhes do produto:
| Lugar de origem: | Henan, China |
| Marca: | TIMAC, TIMEWAY |
| Número do modelo: | AK-1600Cx5000 |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 conjunto |
|---|---|
| Preço: | $100,000.00/sets 1-1 sets |
| Detalhes da embalagem: | Em caixas de compensado. |
| Habilidade da fonte: | 300 grupos/grupos por Ano |
|
Informação detalhada |
|||
| Tipo: | Horizontal | Comprimento máximo da peça (mm): | 5000 |
|---|---|---|---|
| Estrutura: | Torno da cama lisa | Capacidade de usinagem: | Carga pesada |
| Máximo Peso do Workpiece (quilogramas): | 10000 | Largura da cama (mm): | 970 milímetros |
| Potência do motor do fuso ((kW): | 30 | Número de espinhas: | Solteiro |
| Número de eixos: | 2 | Viagem (Eixo X) ((mm): | 700 milímetros |
| Viagem (Eixo Z) ((mm): | 5000 milímetros | Precisão de posicionamento (mm): | ± 0.015 |
| Repetitividade (X/Y/Z) (mm): | ± 0.01 | Dimensão ((L*W*H): | 8020 x 2665 x 2680 mm |
| Voltagem: | Requisitos do cliente | Sistema de controlo CNC: | SIEMENS ou FANUC |
| Estações de postes de ferramentas: | 4 | Peso (kg): | 18000 |
| Garantia: | 1 ano | Principais pontos de venda: | Nível alto da segurança |
| Relatório de ensaio da máquina: | Fornecido | Inspecção de saída por vídeo: | Fornecido |
| Garantia dos componentes principais: | 2 anos | Tipo de chuck: | 4 mandíbulas para carga pesada, para descarga independente |
| Tamanho do Chuck: | 1250 mm | Balanço máximo sobre a cama: | 1600 mm |
| Corrediça da cruz de Máximo Balanço Sobre: | 1210MM | Nariz do eixo: | A2-15 |
| Espinha Taper: | 140 mm, 1:20 | Velocidade do eixo: | 5-320 (4 passos) |
| Precisão fazendo à máquina: | IT6 | Serviço pós-garantia: | Apoio em linha |
| Localização do serviço local: | Reino Unido | Condição: | Novos |
| Espinha de perfuração ((mm): | 130 | Tipo de Toolpost: | YANTAI |
| Indústrias aplicáveis: | Fabricação de máquinas, fábrica de alimentos e bebidas, imprensa, energia e mineração | Localização da sala de exposição: | Canadá, Reino Unido, Estados Unidos, Itália, França, Alemanha, Brasil, Peru, Rússia, Espanha, Chile, |
| Tipo de comercialização: | Novo produto 2020 | Anos: | 2021 |
| Velocidade máxima do eixo (rpm): | 320 rpm | Max. comprimento giratório (mm): | 4800 |
| Componentes essenciais: | Sistema do CNC de Siemens | Porto: | Porto da China. |
Descrição de produto
Descrição dos produtos
√ Sistema CNC FANUC/GSK/SIEMENS √ 4 mandíbulas √ Post de ferramentas elétricas de 4 estações √ Lâmpada de trabalho √ Sistema de arrefecimento √ Gerador de pulso manual (MPG) √ Centros mortos √ Pistola de óleo √ Lâmpada piloto √ Bomba de lubrificação automática √ movimentação manual do tailstock √ Ferramentas e caixa de ferramentas √ Cuneira e parafusos de nivelamento √ Manual de utilização (em inglês) | _ Descanso constante _ Segue o resto _ Guarda semi-fechada _ 6/8-estação de ferramentas _ Centros em tempo real Ar condicionado _ Transportador de chips |
Especificações | Unidade | AK-1250C | AK-1400C | AK-1600C | AK-1800C | |||
Max. Vira-te para a cama. | mm | 1250 | 1400 | 1600 | 1800 | |||
Max... deslize para cima do slide cruzado. | mm | 880 | 1010 | 1210 | 1210 | |||
Distância entre centros | mm | Preço de transferência | ||||||
Duração máxima de rotação | mm | 2800/3800/4800/5800/7800/9800/11800/- | ||||||
Largura do leito | mm | 970 | 970 | 970 | 970 | |||
Capacidade de carga | Quilos | 10000 (opcional: 12000) | 10000 (opcional: 12000) | 10000 (opcional: 12000) | 10000 (opcional: 12000) | |||
Nas do fuso | - | A2-15 | A2-15 | A2-15 | A2-15 | |||
Furo de fuso | mm | 130 | 130 | 130 | 130 | |||
Espinhas cónicas | - | Métrica 140 | Métrica 140 | Métrica 140 | Métrica 140 | |||
Tamanho do tubo (4-maxilar) | - | 1250 | 1250 | 1250 | 1250 | |||
Velocidade do fuso (hidráulico 4 passos, sem passos) | RPM | 5-320 | 5-320 | 5-320 | 5-320 | |||
Max. força de corte | N | 29400 | 29400 | 29400 | 29400 | |||
Eixo X/Z min. unidade de alimentação | mm | 0.001/0.001 | 0.001/0.001 | 0.001/0.001 | 0.001/0.001 | |||
Velocidade de alimentação rápida no eixo X/Z | mm/min | 3000/6000 | 3000/6000 | 3000/6000 | 3000/6000 | |||
Viagem cruzada (X) | mm | 700 | 700 | 700 | 700 | |||
Tipo de poste de ferramenta | - | V4 | V4 | V4 | V4 | |||
Tamanho do poste de ferramenta | mm | 350x350 | 350x350 | 350x350 | 350x350 | |||
Tamanho da secção da ferramenta | mm | 40x40 | 40x40 | 40x40 | 40x40 | |||
Diâmetro da pena do rabo | mm | 220 | 220 | 220 | 220 | |||
Viagem de penas de cauda | mm | 300 | 300 | 300 | 300 | |||
Pênis de cauda | - | MT6 | MT6 | MT6 | MT6 | |||
Precisão de trabalho | - | IT6-IT7 | IT6-IT7 | IT6-IT7 | IT6-IT7 | |||
A rugosidade da superfície | Um... | Ra1.6 | Ra1.6 | Ra1.6 | Ra1.6 | |||
Potência do motor principal | kW | 30 | 30 | 30 | 30 | |||
Peso da máquina | Quilos | 13500/16500/18000/20000/22500/25000/28000/- | ||||||
Comprimento da máquina | mm | 6020/7020/8020/9020/11020/13020/15020/- | ||||||
Largura/altura da máquina | mm | 2665/2680 | 2665/2680 | 2665/2680 | 2665/2680 | |||
Detalhes da máquina
- O quê?
- Chack independente de 4 mandíbulas para prender peças de forma especial.
Torreta elétrica de 4 estações:
- Adotar torreta elétrica de marca famosa, alta precisão de posicionamento.
Sistema CNC:
SIEMENS, FANUC, MITSUBISHI, FAGOR, KND, HNC, GSK, etc. para a sua escolha.
Para a utilização em veículos automóveis:
Operação flexível e simples, para reduzir a intensidade do trabalho e aumentar o prazer de operação.
Armário elétrico da norma CE:
Disposição elétrica clara e limpa;
Adotar componentes elétricos normalizados CE.
Bomba de lubrificação automática:
Lubrificar automaticamente e intermitentemente cada trilho de guia para prolongar a vida útil da máquina.
Torreta vertical de 4 estações:
Padrão
Turreta vertical de seis estações:
Opcional
Torreta horizontal de seis estações:
Opcional
Ensaio - redondidade e cilindricidade:
Precisão de rotação da superfície externa da barra, precisão do ensaio:
Rondosidade: inferior a 0,01 mm;
Cinturão: inferior a 0,025/300 mm
Teste - verticalidade:
Precisão de rotação da superfície final do disco, precisão do ensaio:
Verticalidade: inferior a 0,02/300 mm
Teste de rugosidade:
Precisão de rotação da superfície externa da barra, precisão do ensaio: rugosidade: Ra1,6um
Teste de rotação dos fios:
Fios cónicos de torneamento fino (cónico: 1:16, passo do fio: 3,175 mm), após teste por dispositivo de medição especial, pode atender erro acumulado de passo para 0,015/25,4 mm.
Partes de ensaio abrangentes:
Todos os tornos CNC devem realizar um processo de corte final após todas as inspecções padrão da máquina, através do corte da superfície externa, passos, superfície de arco, superfície cônica, etc.,para inspecionar a estabilidade do sistema CNC e o desempenho geral da máquina.
Por que escolher-nos
Interferômetro a laser Renishaw:
Antes da entrega, adota o laser RENISHAW do Reino Unido para fazer testes de precisão dinâmica e deslocamento, para que a máquina tenha a alta precisão de posicionamento e precisão de reposicionamento.
