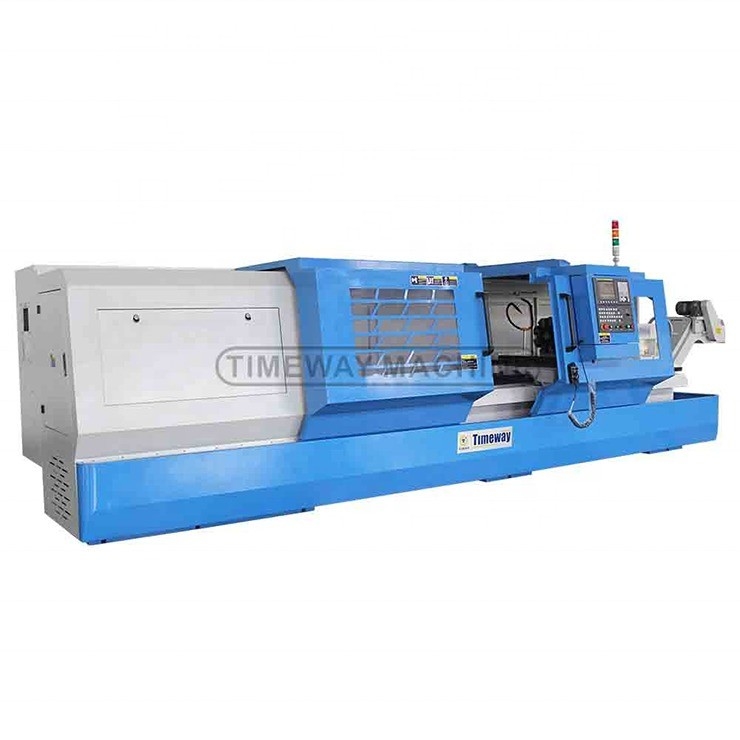

800mm largura do leito cama plana máquina de torno CNC com funções completas e Max. 520mm balanço
Detalhes do produto:
| Lugar de origem: | Henan, China |
| Marca: | TIMAC |
| Número do modelo: | CK800U |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 conjunto |
|---|---|
| Preço: | $30,000.00/sets 1-2 sets |
| Detalhes da embalagem: | Em caixas de compensado. |
| Habilidade da fonte: | 300 grupos/grupos por Mês |
|
Informação detalhada |
|||
| Tipo: | Horizontal | Comprimento máximo da peça (mm): | 3000 |
|---|---|---|---|
| Estrutura: | Torno da cama lisa | Capacidade de usinagem: | Carga pesada |
| Largura da cama (mm): | 800 mm | Potência do motor do fuso ((kW): | 15 |
| Número de espinhas: | Solteiro | Número de eixos: | 2 |
| Viagem (Eixo X) ((mm): | 420 mm | Viagem (Eixo Z) ((mm): | 3000 milímetros |
| Precisão de posicionamento (mm): | 0,02 | Repetitividade (X/Y/Z) (mm): | 0.01 |
| Dimensão ((L*W*H): | como modelos. | Voltagem: | A pedido |
| Estações de postes de ferramentas: | 6, 4 | Peso (kg): | 7200 |
| Garantia: | 1 ano | Principais pontos de venda: | Duração de vida |
| Relatório de ensaio da máquina: | Fornecido | Inspecção de saída por vídeo: | Fornecido |
| Garantia dos componentes principais: | 1 ano | CNC ou não: | CNC |
| Classificação automática: | Automático | Serviço pós-venda prestado: | Engenheiros disponíveis para serviços de máquinas no exterior |
| Torno CNC: | Torno CNC tipo cama plana/torno CNC de função completa | Potência (kW): | 11/15 |
| Max... deslize para cima do slide cruzado.: | 520mm | Nariz do eixo: | A2-11 |
| Altura do centro: | 400 mm | Tamanho do Chuck: | 325 mm |
| Precisão de trabalho: | IT6mm | Condição: | Novos |
| Espinha de perfuração ((mm): | 104 | Indústrias aplicáveis: | Hotéis, lojas de vestuário, lojas de materiais de construção, lojas de reparação de máquinas, fábric |
| Localização da sala de exposição: | Canadá, Estados Unidos, Itália, Alemanha, México, Rússia, Espanha, África do Sul, Austrália | Tipo de comercialização: | Produto ordinário |
| Componentes essenciais: | Rolamento, motor, bomba, engrenagem | Velocidade máxima do eixo (rpm): | 1250 rpm |
| Max. comprimento giratório (mm): | 3000 | Porto: | Porto da China. |
Descrição de produto
Características:
* A máquina adota a interface RS232 do controlador mundialmente famoso.
* As alimentações longitudinais e cruzadas são efectuadas por parafusos de condução de bolas.
* Podem ser selecionados postes verticais ou horizontais de ferramentas de 4/6 estações ou ferramentas de banda.
* O poste de ferramenta está situado em engrenagens de precisão contritas com uma alta precisão de posicionamento repetido.
* Tanto o pivô como o pivô são fornecidos com tipo hidráulico ou manual.
* A superfície das vias de condução é endurecida com frequência supersônica e com um solo de precisão com uma longa vida útil.
* O sistema de fuso é de elevada rigidez e precisão.
* Um inversor é utilizado para realizar a velocidade variável.
* As alimentações longitudinais e cruzadas são efectuadas por parafusos de condução de bolas.
* Podem ser selecionados postes verticais ou horizontais de ferramentas de 4/6 estações ou ferramentas de banda.
* O poste de ferramenta está situado em engrenagens de precisão contritas com uma alta precisão de posicionamento repetido.
* Tanto o pivô como o pivô são fornecidos com tipo hidráulico ou manual.
* A superfície das vias de condução é endurecida com frequência supersônica e com um solo de precisão com uma longa vida útil.
* O sistema de fuso é de elevada rigidez e precisão.
* Um inversor é utilizado para realizar a velocidade variável.
Descrição dos produtos
GSK 980TDI 3 mandíbulas Post de ferramentas eletrónicas de 4 estações Roda de mão electrónica Sistema de lubrificação Sistema de arrefecimento Lâmpada de trabalho Proteção Ventilador axial Blocos e parafusos de nivelamento Ferramentas e caixa de ferramentas Manual de operação | Sistema CNC FANUC Sistema CNC SIEMENS 4 mandíbulas Estação horizontal de 6 estações Post de ferramentas horizontal de 8 estações Lâmpada piloto Ar condicionado Trocador de calor Máquinas de secagem Acessórios especiais Instalador de ferramentas Transportador de chapas de tipo cadeia |
Especificações | Unidade | CK630U | CK800U | CK6180E |
Max. Vira-te para a cama. | mm | 630 | 800 | 800 |
Max... deslize para cima do slide cruzado. | mm | 350 | 520 | 480 |
Distância entre centros | mm | 1500/3000 | 1500/3000 | 1620/2210/3120 |
Duração máxima de rotação | mm | 1500/3000 | 1500/3000 | 1620/2210/3120 |
Largura do leito | mm | 600 | 600 | 600 |
Nas do fuso | mm | A2-11 | A2-11 | C11 |
Furo de fuso | mm | 104 | 104 | 105 |
Espinhas cónicas | - | Métrica | Métrica | Métrica |
Velocidade do fuso (passos) | RPM | 11-1250 (3), automático | 11-1250 (3), automático | 45-950 (3), Manual |
Altura do centro | mm | 315 | 400 | 400 |
Tamanho do chuck | mm | 325 | 325 | 325 |
Viagem cruzada (X) | mm | 420 | 420 | 470 |
Viagem longitudinal (Z) | mm | 1500/3000 | 1500/3000 | 1620/2210/3120 |
Velocidade de alimentação rápida no eixo X/Z | mm/min | 4/8 | 4/8 | 6/8 |
Eixo X/Z min. unidade de alimentação | mm | 0.001 | 0.001 | 0.001 |
Torque do motor de alimentação do eixo X | NM | 10 | 10 | 15 |
Torque do motor de alimentação do eixo Z | NM | 15/30 | 15/30 | 18/23/30 |
Tipo de poste de ferramenta | - | V4/H6 | V4/H6 | V4 |
Tamanho da secção da ferramenta | mm | 32x32 | 32x32 | 32x32 |
Diâmetro da pena do rabo | mm | 100 | 100 | 100 |
Viagem de penas de cauda | mm | 250 | 250 | 250 |
Pênis de cauda | - | MT5 | MT5 | MT5 |
Potência do motor principal | kW | 11 | 15 | 11 |
Potência da bomba de refrigerante | kW | 0.12 | 0.12 | 0.12 |
Precisão de trabalho | mm | IT6 | IT6 | IT6 |
Precisão do posicionamento no eixo X/Z | mm | 0.03/0.04 | 0.03/0.04 | 0.03/0.04 |
Precisão de reposicionamento do eixo X/Z | mm | 0.012/0.016 | 0.012/0.016 | 0.012/0.016 |
Resistência à corrosão | Um... | Ra1.6 | Ra1.6 | Ra1.6 |
Dimensões da máquina (LxWxH) | mm | 4307/5785x2040x1855 | 4307/5785x2040x1855 | 4500/5100/6200x2040x1855 |
Peso da máquina | Quilos | 5800/7200 | 5800/7200 | 5400/5750/7080 |
Detalhes da máquina
- O quê?

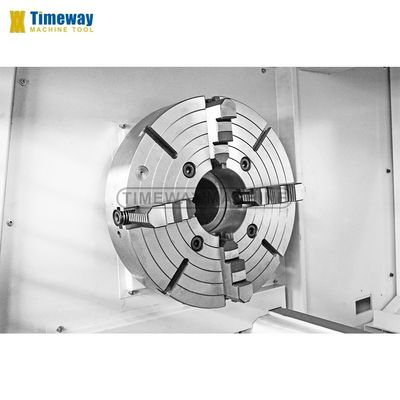

- Chack independente de 4 mandíbulas para prender peças de forma especial.
Torreta elétrica de 4 estações:
- Adotar torreta elétrica de marca famosa, alta precisão de posicionamento.

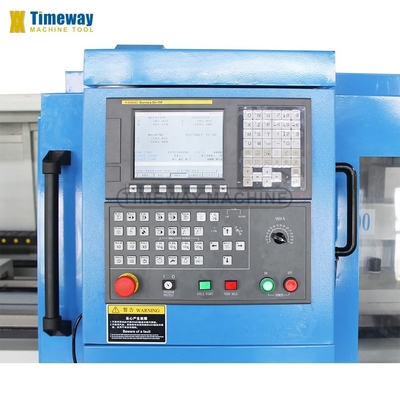

Sistema CNC:
SIEMENS, FANUC, MITSUBISHI, FAGOR, KND, HNC, GSK, etc. para a sua escolha.

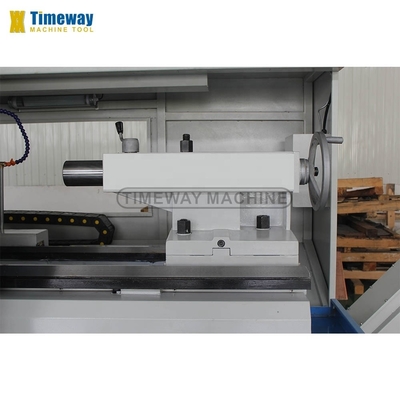

Cauda:
A cauda móvel manual vem de série, a cauda móvel elétrica vem opcional.

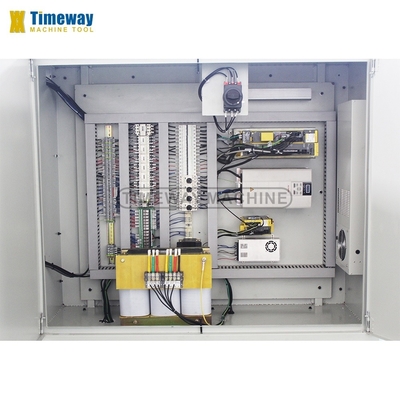

Armário elétrico da norma CE:
Disposição elétrica clara e limpa;
Adotar componentes elétricos normalizados CE.
Bomba de lubrificação automática:
Lubrificar automaticamente e intermitentemente cada trilho de guia para prolongar a vida útil da máquina.
Torreta vertical de 4 estações:
Padrão
Turreta vertical de seis estações:
Opcional
Torreta horizontal de seis estações:
Opcional
Ensaio - redondidade e cilindricidade:
Precisão de rotação da superfície externa da barra, precisão do ensaio:
Rondosidade: inferior a 0,01 mm;
Cinturão: inferior a 0,025/300 mm
Teste - verticalidade:
Precisão de rotação da superfície final do disco, precisão do ensaio:
Verticalidade: inferior a 0,02/300 mm
Teste de rugosidade:
Precisão de rotação da superfície externa da barra, precisão do ensaio: rugosidade: Ra1,6um
Teste de rotação dos fios:
Fios cónicos de torneamento fino (cónico: 1:16, passo do fio: 3,175 mm), após teste por dispositivo de medição especial, pode atender erro acumulado de passo para 0,015/25,4 mm.
Partes de ensaio abrangentes:
Todos os tornos CNC devem realizar um processo de corte final após todas as inspecções padrão da máquina, através do corte da superfície externa, passos, superfície de arco, superfície cônica, etc.,para inspecionar a estabilidade do sistema CNC e o desempenho geral da máquina.
Por que escolher-nos
Interferômetro a laser Renishaw:
Antes da entrega, adota o laser RENISHAW do Reino Unido para fazer testes de precisão dinâmica e deslocamento, para que a máquina tenha a alta precisão de posicionamento e precisão de reposicionamento.
