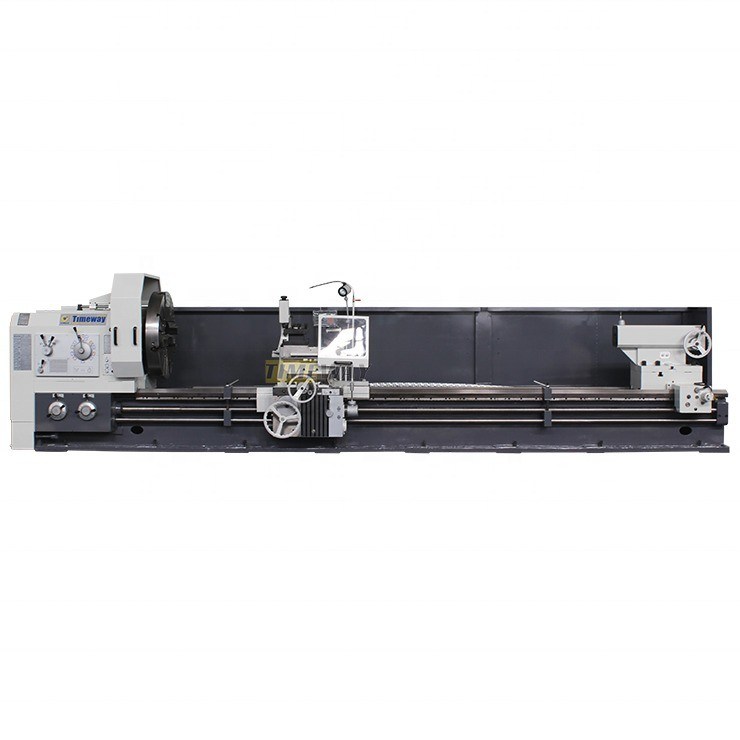

550 mm Largura do leito Torno CNC horizontal econômico para usinagem precisa e velocidade rápida
Detalhes do produto:
| Lugar de origem: | Henan, China |
| Marca: | TIMAC |
| Número do modelo: | AK-630Bx8M |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 conjunto |
|---|---|
| Preço: | $29,000.00/sets 1-2 sets |
| Detalhes da embalagem: | Em caixas de compensado. |
| Habilidade da fonte: | 200 conjuntos por mês |
|
Informação detalhada |
|||
| Tipo: | Horizontal | Comprimento máximo da peça (mm): | 8000 |
|---|---|---|---|
| Estrutura: | Torno da cama lisa | Capacidade de usinagem: | Carga pesada |
| Máximo Peso do Workpiece (quilogramas): | 2000 | Largura da cama (mm): | 550 mm |
| Potência do motor do fuso ((kW): | 11 | Número de espinhas: | 1 |
| Número de eixos: | 2 | Viagem (Eixo X) ((mm): | 390 milímetros |
| Viagem (Eixo Z) ((mm): | 7850 mm | Precisão de posicionamento (mm): | ± 0.01 |
| Repetitividade (X/Y/Z) (mm): | ±0.006 | Dimensão ((L*W*H): | 10580 x 1800 x 1880 |
| Voltagem: | 200 V a 460 V | Sistema de controlo CNC: | FANUC |
| Estações de postes de ferramentas: | 4 | Peso (kg): | 10200 |
| Garantia: | 1 ano | Principais pontos de venda: | Alta precisão |
| Relatório de ensaio da máquina: | Fornecido | Inspecção de saída por vídeo: | Fornecido |
| Garantia dos componentes principais: | 1 ano | Controlador CNC: | Sistema FANUC 0i-TF |
| Nariz do eixo: | C11 | Espinha Taper: | Métrica 120 |
| Velocidade do eixo: | 7.5-1000 rpm | Passos do fuso: | Como modelo da máquina |
| Min. unidade de alimentação: | 0.001 mm | Precisão de trabalho: | IT6 |
| Roughness de trabalho: | Ra1,6um | tipo da torreta: | 6/8/10-estação para escolha |
| Serviço pós-venda prestado: | Apoio em linha | Condição: | Novos |
| Espinha de perfuração ((mm): | 100 | Tipo de Toolpost: | Yaxin |
| Indústrias aplicáveis: | Fabricação de máquinas, fábrica de alimentos e bebidas, imprensa, energia e mineração | Localização da sala de exposição: | Canadá, Reino Unido, Estados Unidos, Itália, França, Alemanha, Filipinas, Brasil, México, Rússia, Es |
| Tipo de comercialização: | Produto ordinário | Componentes essenciais: | Rolamento, motor, bomba, engrenagem, PLC, recipiente de pressão, motor, caixa de engrenagens, sistem |
| Max. comprimento giratório (mm): | 7850 | Anos: | 2021 |
| Velocidade máxima do eixo (rpm): | 1000 rpm | Porto: | Portos de China |
Descrição de produto
Descrição dos produtos
√ Sistema CNC FANUC/GSK/SIEMENS √ 3 mandíbulas √ Post de ferramentas elétricas de 4 estações √ Lâmpada de trabalho √ Sistema de arrefecimento √ Guarda semi-fechada √ Gerador de pulso manual (MPG) √ Centros mortos √ Pistola de óleo √ Lâmpada piloto √ Bomba de lubrificação automática √ movimentação manual do tailstock √ Ferramentas e caixa de ferramentas √ Cuneira e parafusos de nivelamento √ Manual de utilização (em inglês) | _ 4 mandíbulas _ Descanso constante _ Segue o resto _ Garrafa hidráulica _ Chuck penumático _ Estaca hidráulica _ Estação de ferramentas _ Centros em tempo real Ar condicionado _ Transportador de chips Guarda completa. |
Especificações | Unidade | AK-630B | AK-800B | AK-940B | ||
Max. Vira-te para a cama. | mm | 630 | 800 | 940 | ||
Max... deslize para cima do slide cruzado. | mm | 340 | 510 | 650 | ||
Distância entre centros | mm | 750/1000/1500/2000/3000/4000/5000/6000/8000/- | ||||
Duração máxima de rotação | mm | 600/850/1350/1850/2850/3850/4850/5850/7850/- | ||||
Largura do leito | mm | 550 | 550 | 550 | ||
Capacidade de carga | Quilos | 2000 | 2000 | 2000 | ||
Nas do fuso | mm | C11 | C11 | C11 | ||
Furo de fuso | mm | 100 | 100 | 100 | ||
Espinhas cónicas | - | Métrica 120 | Métrica 120 | Métrica 120 | ||
Velocidade do fuso (passos manuais) | RPM | 7.5-1000 (18) | 6-800 (12) | 6-800 (12) | ||
Velocidade do fuso (manuais 4 passos sem passo) | RPM | 7.5-1000 | Entre 6 e 800 | Entre 6 e 800 | ||
Velocidade do fuso (hidráulico 4 passos, sem passos) | RPM | 7.5-1000 | Entre 6 e 800 | Entre 6 e 800 | ||
Altura do centro | mm | 315 | 400 | 470 | ||
Tamanho do chuck | mm | 325 | 325 | 325 | ||
Eixo X/Z min. unidade de alimentação | mm | 0.001/0.001 | 0.001/0.001 | 0.001/0.001 | ||
Velocidade de alimentação rápida no eixo X/Z | mm/min | 3000/6000 | 3000/6000 | 3000/6000 | ||
Viagem cruzada (X) | mm | 390 | 475 | 475 | ||
Tipo de poste de ferramenta | - | V4 (V6/H6/H10 opcional) | V4 (V6/H6/H10 opcional) | V4 (V6/H6/H10 opcional) | ||
Tempo de mudança de ferramenta | s | 2.4 | 2.4 | 2.4 | ||
Precisão de posicionamento repetido da torre | mm | 0.008 | 0.008 | 0.008 | ||
Tamanho da secção da ferramenta | mm | 32x32 | 32x32 | 32x32 | ||
Diâmetro da pena do rabo | mm | 100 | 100 | 100 | ||
Viagem de penas de cauda | mm | 250 | 250 | 250 | ||
Pênis de cauda | - | MT5 | MT5 | MT5 | ||
Precisão de trabalho | - | IT6-IT7 | IT6-IT7 | IT6-IT7 | ||
A rugosidade da superfície | μm | Ra1.6 | Ra1.6 | Ra1.6 | ||
Potência do motor principal | kW | 11 | 11 | 11 | ||
Peso da máquina | Quilos | O valor da taxa de juro é igual ou superior a 50% do preço de venda. | ||||
Comprimento da máquina | mm | 3200/3445/3895/4390/5390/6580/7580/8580/10580/- | ||||
Largura da máquina | mm | 1800 | 1800 | 1800 | ||
Altura da máquina | mm | 1880 | 1930 | 1930 | ||
Sistema CNC | - | FANUC/GSK/SIEMENS | FANUC/GSK/SIEMENS | FANUC/GSK/SIEMENS | ||
Detalhes da máquina
- O quê?
- 3 mandíbulas são padrão para peças de fixação auto-centrais
- Opcional para fixação de peças de forma especial.

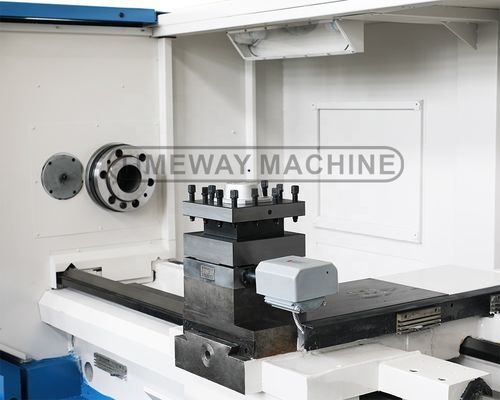

Torreta elétrica de 4 estações:
- Adotar torreta elétrica de marca famosa, alta precisão de posicionamento.

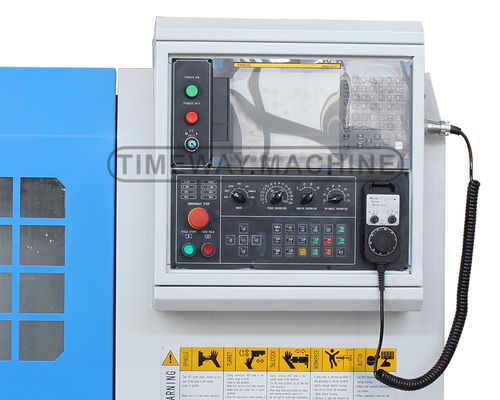

Sistema CNC:
SIEMENS, FANUC, MITSUBISHI, FAGOR, KND, HNC, GSK, etc. para a sua escolha.

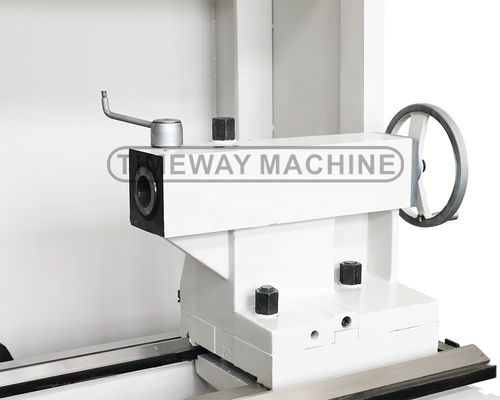

Mudança manual do cavalo:
Operação flexível e simples, para reduzir a intensidade do trabalho e aumentar o prazer de operação.

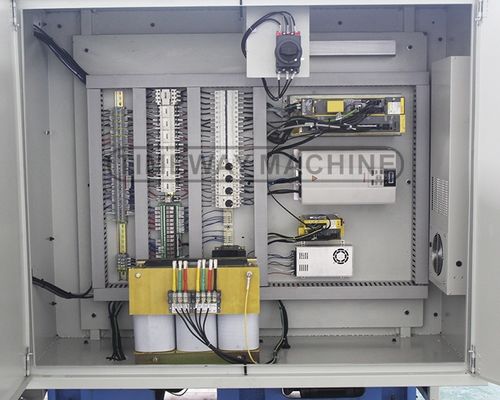

Armário elétrico da norma CE:
Disposição elétrica clara e limpa;
Adotar componentes elétricos normalizados CE.
Bomba de lubrificação automática:
Lubrificar automaticamente e intermitentemente cada trilho de guia para prolongar a vida útil da máquina.

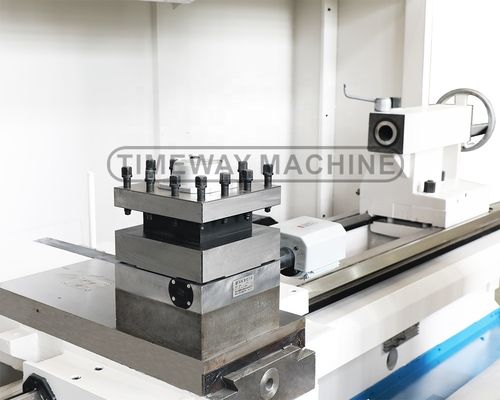

Torreta vertical de 4 estações:
Padrão
Turreta vertical de seis estações:
Opcional
Torreta horizontal de seis estações:
Opcional
Ensaio - redondidade e cilindricidade:
Precisão de rotação da superfície externa da barra, precisão do ensaio:
Rondosidade: inferior a 0,01 mm;
Cinturão: inferior a 0,025/300 mm
Teste - verticalidade:
Precisão de rotação da superfície final do disco, precisão do ensaio:
Verticalidade: inferior a 0,02/300 mm
Teste de rugosidade:
Precisão de rotação da superfície externa da barra, precisão do ensaio: rugosidade: Ra1,6um
Teste de rotação dos fios:
Fios cónicos de torneamento fino (cónico: 1:16, passo do fio: 3,175 mm), após teste por dispositivo de medição especial, pode atender erro acumulado de passo para 0,015/25,4 mm.
Partes de ensaio abrangentes:
Todos os tornos CNC devem realizar um processo de corte final após todas as inspecções padrão da máquina, através do corte da superfície externa, passos, superfície de arco, superfície cônica, etc.,para inspecionar a estabilidade do sistema CNC e o desempenho geral da máquina.
Por que escolher-nos
Interferômetro a laser Renishaw:
Antes da entrega, adota o laser RENISHAW do Reino Unido para fazer testes de precisão dinâmica e deslocamento, para que a máquina tenha a alta precisão de posicionamento e precisão de reposicionamento.
