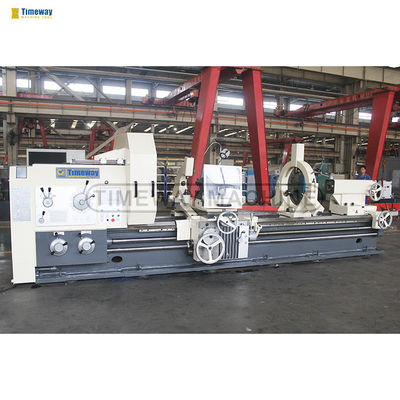

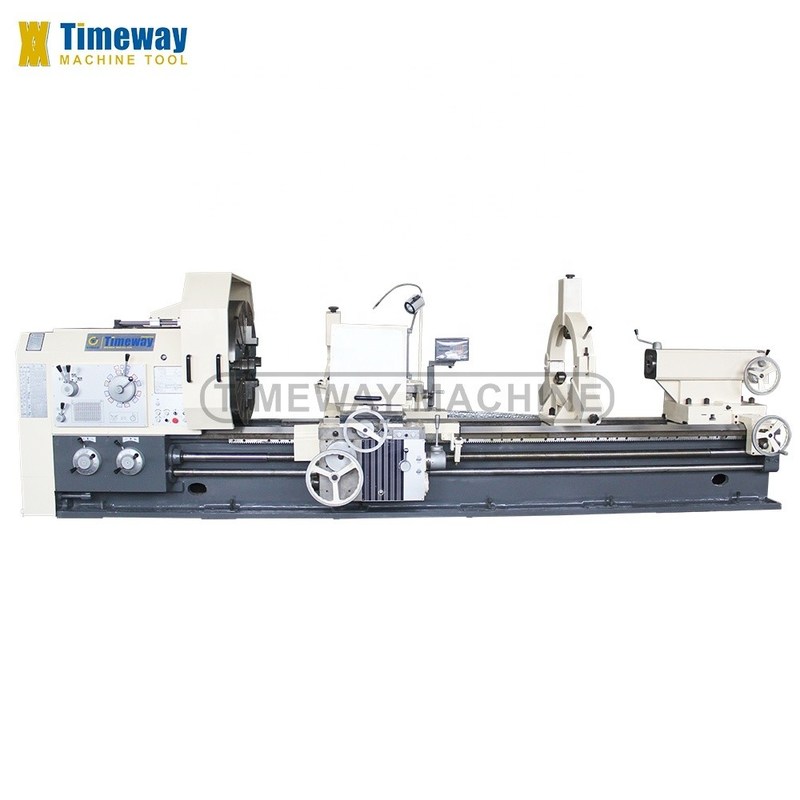

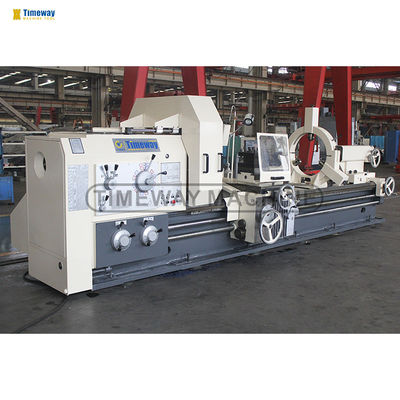

Estrutura de uma peça Tipo de cama integrada de 1000 mm Máquina de torneamento de cama plana com viagem de eixo Z de 4000 mm
Detalhes do produto:
| Lugar de origem: | Henan, China |
| Marca: | TIMAC |
| Número do modelo: | AL-1000Bx4M |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 conjunto |
|---|---|
| Preço: | $32,999.00/sets >=1 sets |
| Detalhes da embalagem: | Caixa de madeira (pode ser fumigada) |
| Habilidade da fonte: | 500 conjuntos por ano |
|
Informação detalhada |
|||
| Comprimento máximo da peça (mm): | 4000 | Intervalo de velocidade do fuso (rpm): | 3.15 - 315 rpm |
|---|---|---|---|
| Capacidade de usinagem: | Carga pesada | Largura da cama (mm): | 755 |
| Tipo: | Horizontal | Potência do motor do fuso ((kW): | 22 |
| Voltagem: | 220V/380V/400V | Dimensão ((L*W*H): | 7100x2150x1700 mm |
| Peso (kg): | 11000 quilogramas | Garantia: | 1 ano |
| Principais pontos de venda: | Preço competitivo | Tipo de comercialização: | Produto quente 2021 |
| Relatório de ensaio da máquina: | Fornecido | Inspecção de saída por vídeo: | Fornecido |
| Garantia dos componentes principais: | 1 ano | Estrutura da máquina: | de uma peça só |
| Tipo de guia: | Tipo V-flat | Tamanho do Chuck: | 1000 mm |
| Balanço sobre a cama: | 1000 mm | Balanço sobre a corrediça transversal: | 615mm |
| Viagens no eixo X: | 520mm | Curso da Z-linha central: | 4000 mm |
| Viagem entre os postes superiores das ferramentas: | 300 mm | Tamanho da secção da ferramenta: | 45X45mm |
| Ângulo de giro do poste da ferramenta: | 90° | Condição: | Novos |
| Espinha de perfuração ((mm): | 130 | Indústrias aplicáveis: | Lojas de material de construção, lojas de reparação de máquinas, fábricas, retalho, obras de constru |
| Localização da sala de exposição: | Canadá, Turquia, Reino Unido, Estados Unidos, Itália, França, Alemanha, Brasil, Peru, Arábia Saudita | Componentes essenciais: | Rodamento, bomba, engrenagem, motor, caixa de engrenagens, recipiente de pressão |
| Max. comprimento giratório (mm): | 3800 milímetro | Anos: | 2020 |
Descrição de produto
Descrição dos produtos
Características:
* Esta série de tornos horizontais é adequada para o processamento de peças grandes e médias de fundições, aços e produtos não ferrosos
Ele pode virar círculo externo, buraco interno, face final, ranhuras, perfuração, perforação e nidificação e pode virar vários internos
e fios externos, tais como métricos, polegadas, módulos e diâmetros.
* A máquina é de corpo sólido, forte em rigidez, alta potência, ampla gama de velocidades, e capaz de alta velocidade e potente
Para efeitos do n.o 1, o valor de todas as matérias da posição 8523 é igual ou superior a 20% do preço franco fábrica do produto.
* O leito é feito de leito estrutural fundido. As costelas internas possuem uma disposição razoável e uma elevada rigidez, e o trilho de guia adota um processo de moagem de apagamento de frequência intermédia.Na superfície do guia deslizante, a tecnologia da placa de guia anti-reboque é adotada e as características dinâmicas, como o coeficiente de amortecimento do atrito, estão em um estado óptimo,evitando assim a ocorrência de rastejamento a baixa velocidade.

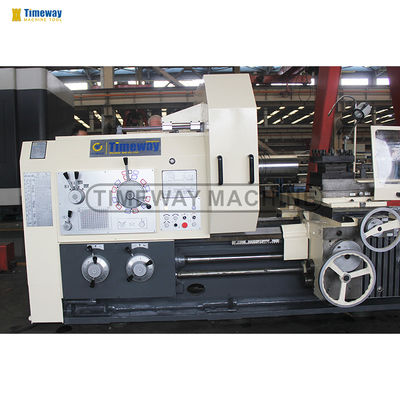

* O rolamento do fuso da máquina adota produtos de marcas famosas. A caixa do fuso adota uma estrutura simétrica para tornar a deformação térmica uniforme e evitar o deslocamento do centro do fuso.Para reduzir a deformação térmicaA extremidade frontal do eixo principal adota uma estrutura de três suportes de um rolamento de esferas de contacto angular de duas linhas,Melhorar a precisão e aumentar a rigidezOs engrenagens na cabeça são apagados e aterrados para garantir a transmissão precisa e baixo ruído.pequena deformação térmica e alta precisão, o que faz com que o fuso mantenha uma precisão relativamente estável durante a operação a longo prazo.
* Cama de tipo de uma peça de alta rigidez, com 755 mm de comprimento, que assegura a estabilidade e alta precisão da máquina, e a capacidade de carga entre os centros pode ser de até 6000 kg,e 8000 kg como opcional.
* O diâmetro padrão do fuso através do orifício é de Φ130 mm e adota o tipo de ligação do nariz do fuso A2-15, a precisão de escoamento do fuso é melhor.
* A máquina pode ser utilizada para cortar a superfície cónica curta pelo poste de ferramenta superior, e a superfície cónica longa pode ser girada pelo poste de ferramenta superior e pela alimentação longitudinal juntos.
* Alta potência, alta rigidez e ampla gama de velocidades para cortes de alta velocidade e potência, gama de velocidades de 3,15-315 rpm com 33 velocidades.
* De acordo com as necessidades de usinagem, os clientes podem escolher o equipamento elétrico de movimentação, reduzir a intensidade de trabalho do operador e melhorar a eficiência do trabalho.
* Esta série de tornos horizontais é adequada para o processamento de peças grandes e médias de fundições, aços e produtos não ferrosos
Ele pode virar círculo externo, buraco interno, face final, ranhuras, perfuração, perforação e nidificação e pode virar vários internos
e fios externos, tais como métricos, polegadas, módulos e diâmetros.
* A máquina é de corpo sólido, forte em rigidez, alta potência, ampla gama de velocidades, e capaz de alta velocidade e potente
Para efeitos do n.o 1, o valor de todas as matérias da posição 8523 é igual ou superior a 20% do preço franco fábrica do produto.
* O leito é feito de leito estrutural fundido. As costelas internas possuem uma disposição razoável e uma elevada rigidez, e o trilho de guia adota um processo de moagem de apagamento de frequência intermédia.Na superfície do guia deslizante, a tecnologia da placa de guia anti-reboque é adotada e as características dinâmicas, como o coeficiente de amortecimento do atrito, estão em um estado óptimo,evitando assim a ocorrência de rastejamento a baixa velocidade.
* O rolamento do fuso da máquina adota produtos de marcas famosas. A caixa do fuso adota uma estrutura simétrica para tornar a deformação térmica uniforme e evitar o deslocamento do centro do fuso.Para reduzir a deformação térmicaA extremidade frontal do eixo principal adota uma estrutura de três suportes de um rolamento de esferas de contacto angular de duas linhas,Melhorar a precisão e aumentar a rigidezOs engrenagens na cabeça são apagados e aterrados para garantir a transmissão precisa e baixo ruído.pequena deformação térmica e alta precisão, o que faz com que o fuso mantenha uma precisão relativamente estável durante a operação a longo prazo.
* Cama de tipo de uma peça de alta rigidez, com 755 mm de comprimento, que assegura a estabilidade e alta precisão da máquina, e a capacidade de carga entre os centros pode ser de até 6000 kg,e 8000 kg como opcional.
* O diâmetro padrão do fuso através do orifício é de Φ130 mm e adota o tipo de ligação do nariz do fuso A2-15, a precisão de escoamento do fuso é melhor.
* A máquina pode ser utilizada para cortar a superfície cónica curta pelo poste de ferramenta superior, e a superfície cónica longa pode ser girada pelo poste de ferramenta superior e pela alimentação longitudinal juntos.
* Alta potência, alta rigidez e ampla gama de velocidades para cortes de alta velocidade e potência, gama de velocidades de 3,15-315 rpm com 33 velocidades.
* De acordo com as necessidades de usinagem, os clientes podem escolher o equipamento elétrico de movimentação, reduzir a intensidade de trabalho do operador e melhorar a eficiência do trabalho.
Especificações | Unidade | AL-1000Bx4M |
Max. Vira-te para a cama. | mm | 1000 |
Max. balança sobre o deslizamento cruzado | mm | 615 |
Distância entre centros | mm | 1500/2000/3000/4000/5000/6000/8000/10000/12000/- |
Duração máxima de rotação | mm | 1300/1800/2800/3800/4800/5800/7800/9800/11800/- |
Largura do leito | mm | 755 |
Capacidade de carga | Quilos | 6000 (opção: 8000) |
Nas do fuso | - | A2-15 (8xM22) |
Furo de fuso | mm | 130 |
Espinhas cónicas | - | Métrica 140 |
Faixa de velocidade do fuso | RPM | Para a frente: 3.15-315, CW: 3.5-291 |
Passo de velocidade do fuso | passos | Para a frente: 21, para trás: 12 |
Tipo de alimentação do eixo X/Z | espécies | 56/56 |
Intervalo de alimentação | mm | Longitudinal: 0.1-12; Cruz: 0.05-6; Alto post de ferramenta: 0.025-3 |
Variedade de fios métricos (tipos) | mm | 1-120 (44) |
Distribuição de fios de polegada (tipos) | TPI | 28-1/4 (31) |
Faixa de fios de módulo (tipos) | MP | 0.5-60 (45) |
Distribuição de fios de diâmetro (tipos) | DP | 1/2-56 (38) |
Distância entre o centro do fuso e a base da ferramenta | mm | 48 |
Ângulo de giro do poste da ferramenta | ° | ± 90° |
Viagem de deslizamento cruzado | mm | 520 |
Viagem do slide superior | mm | 300 |
Tamanho da secção da ferramenta | mm | 45x45 |
Velocidade de alimentação rápida | mm/min | Longitudinal: 3740; Cruz: 1870; Alto post-ferramenta: 935 |
Diâmetro da pena do rabo | mm | 160 |
Viagem de penas de cauda | mm | 300 |
Pênis de cauda | - | MT6 |
Potência do motor principal | kW | 22 |
Comprimento da máquina | mm | 4600/5100/6100/7100/8100/9100/11100/13100/15100/- |
Largura da máquina | mm | 2150 |
Altura da máquina | mm | 1700 |

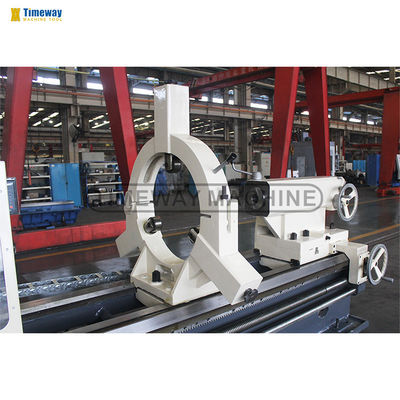

· 4 mandíbulas de chuck independente · Descanso constante (mais de 3 M de comprimento) · Seguir o repouso (com mais de 3 m de comprimento) · Mudança manual do tailstock · Centro morto da cauda · Post de ferramentas de 4 estações · Sistema de arrefecimento · Lâmpada de trabalho · Ferramentas e caixa de ferramentas · Quedas e parafusos de nivelamento · Manual de funcionamento (em inglês) | · Placa facial · Indicador digital de 2 ou 3 eixos · Guarda de chuque · Guarda excessiva · Proteção traseira contra salpicos · Mudança rápida de postes de ferramentas · Fixação de moagem |
