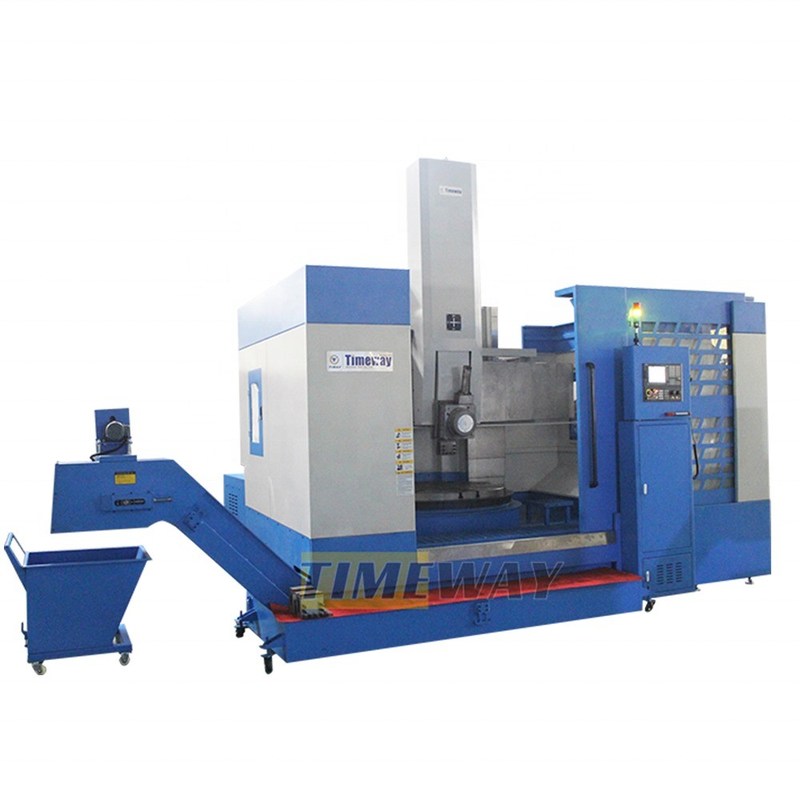

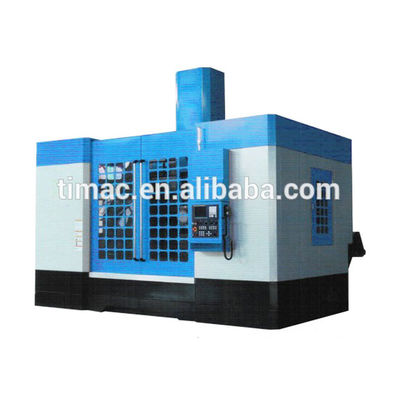

Máquina de torno vertical CNC de potência com capacidade de 60 kW e 800 mm de viagem do eixo Z
Detalhes do produto:
| Lugar de origem: | China |
| Marca: | TIMAC, TIMEWAY |
| Certificação: | CE ISO |
| Número do modelo: | VLK-1250 VLK-1600 |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 conjunto |
|---|---|
| Preço: | $150,000.00/sets >=1 sets |
| Habilidade da fonte: | 500 conjuntos por ano |
|
Informação detalhada |
|||
| Tipo: | Vertical | Comprimento máximo da peça (mm): | 1650 |
|---|---|---|---|
| Capacidade de usinagem: | Carga pesada | Máximo Peso do Workpiece (quilogramas): | 8000 |
| Largura da cama (mm): | 1400 mm | Potência do motor do fuso ((kW): | 37 |
| Número de espinhas: | Gêmeos | Número de eixos: | 2 |
| Viagem (Eixo X) ((mm): | 995 mm | Viagem (Eixo Z) ((mm): | 800 mm |
| Precisão de posicionamento (mm): | ± 0.015 | Repetitividade (X/Y/Z) (mm): | ± 0.008 |
| Dimensão ((L*W*H): | 4350 x 4000 x 4500 mm | Voltagem: | 380 V 50 Hz |
| Sistema de controlo CNC: | FANUC | Estações de postes de ferramentas: | 4 |
| Peso (kg): | 16500 | Garantia: | 1 ano |
| Principais pontos de venda: | Automático | Relatório de ensaio da máquina: | Fornecido |
| Inspecção de saída por vídeo: | Fornecido | Garantia dos componentes principais: | 1 ano |
| Diâmetro de corte máximo: | 1600 mm | Altura máxima da peça de trabalho: | 1000 mm |
| Max. Peso da peça de trabalho: | 8000 kg | diâmetro do worktable: | 1400 mm |
| Velocidade do eixo: | 315 rpm | Capacidade de energia: | 60 kW |
| Sistema CNC: | FANUC 0i-mate TD | Máximo Balanço Diâmetro: | 1650 mm |
| Peso: | 16500kg | Condição: | Novos |
| Indústrias aplicáveis: | Lojas de materiais de construção, lojas de reparação de máquinas, fábricas, obras de construção, ene | Localização da sala de exposição: | Estados Unidos, França, Alemanha, Brasil, Rússia, Coreia do Sul, EAU, África do Sul, Austrália |
| Tipo de comercialização: | Produto ordinário | Componentes essenciais: | Rolamento, motor, bomba, engrenagem |
| Anos: | Último dia | Velocidade máxima do eixo (rpm): | 315 rpm |
| Espinha de perfuração ((mm): | 1600 | Max. comprimento giratório (mm): | 1650 |
Descrição de produto
Descrição do produto
Torno CNC vertical
Características
Os eixos principais são feitos de ferro fundido de alta qualidade, o tratamento de envelhecimento por tensão, garantir a deformação durante um uso a longo prazo.aumentar muito a estabilidade da máquina-ferramenta. Todas as partes da estrutura com reforço de estrutura tipo costela, melhorar a rigidez geral. Os guias de todos os eixos e coluna são processo de terra após a amortecimento,a dureza de apagamento pode atingir 45 a 55 HRC. Slide guia pasta de alto desempenho e resistente ao desgaste cinto macio, perda de resistência à abrasão.
Especificações
Especificações | Unidade | VLK-1250 | VLK-1600 |
Diâmetro máximo do balanço | mm | Φ1300 | Φ1650 |
Diâmetro de corte máximo | mm | Φ1250 | Φ1600 |
Max. altura de corte | mm | 1000 | 1000 |
Peso máximo da peça de trabalho | Quilos | 5000 | 8000 |
Velocidade do fuso | RPM | 500 | 315 |
Tamanho da mesa de trabalho | mm | Φ1100 | Φ1400 |
Potência do motor | kW | 25/30 | 30/37 |
Viagem no eixo X | mm | -20~785 | -20~995 |
Viagem no eixo Z | mm | 650 | 800 |
Viagem do feixe | mm | 650 | 650 |
Número de ferramentas | - | 4 | 4 |
Tamanho da haste da ferramenta | mm | 16/32/40 | 16/32/40 |
Sistema CNC | - | FANUC 0i-mate TD | FANUC 0i-mate TD |
Potência total | kW | 45 | 60 |
Área do piso | mm | 4000x3100 | 4350x4000 |
Altura da máquina | mm | 4100 | 4500 |
Peso da máquina | Quilos | 12000 | 16.5 |
Configuração padrão
* Configuração padrão
* Proteção totalmente fechada
* Armário eléctrico com ar condicionado
* Refrigerador de óleo
* Caminhão de transferência de chips e carro de sucata
* Torreta de ferramentas elétricas de quatro estações
* Blocos de nivelamento
* Luz de aviso de três cores
* Sistema de lubrificação automática
* Luz de trabalho
* Sistema hidráulico
* Sistema de refrigerante
* Proteção totalmente fechada
* Armário eléctrico com ar condicionado
* Refrigerador de óleo
* Caminhão de transferência de chips e carro de sucata
* Torreta de ferramentas elétricas de quatro estações
* Blocos de nivelamento
* Luz de aviso de três cores
* Sistema de lubrificação automática
* Luz de trabalho
* Sistema hidráulico
* Sistema de refrigerante
Imagens detalhadas

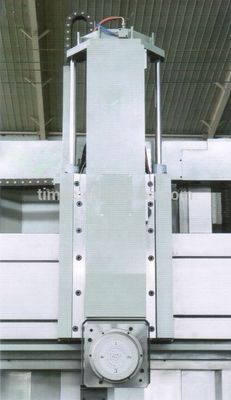

Postes de ferramentas verticais
*Adotando a estrutura de cilindro de balanço duplo e motor no local do meio, garantir a estabilidade de elevação do carvalho, garantir eficientemente a precisão de usinagem da peça de trabalho.X/Z-eixo adotar a lubrificação obsessiva, o sistema de lubrificação pode lubrificar a tempo após o arranque da máquina.

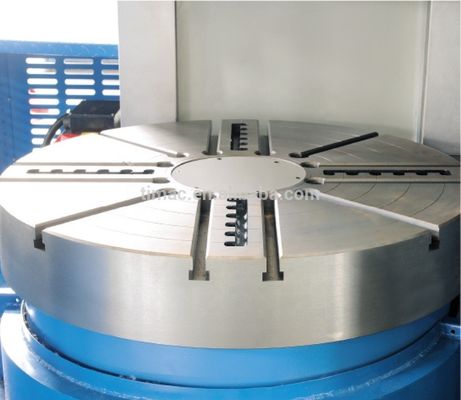

Dispositivo de mesa de trabalho
* Utilizando motor de duas velocidades com baixa e alta velocidade, através de transmissão reta estreita V-cintura de acionamento rotação de trabalho, para fazer a mesa de trabalho ganhando alta velocidade.
Parafuso de elevação
* Utilizando uma estrutura de dupla elevação, motor de accionamento AC parafuso através da caixa de engrenagens em ambos os lados da coluna, em comparação com o mecanismo de elevação do torno vertical CNC do tipo antigo,A precisão horizontal do feixe transversal é mais estável.

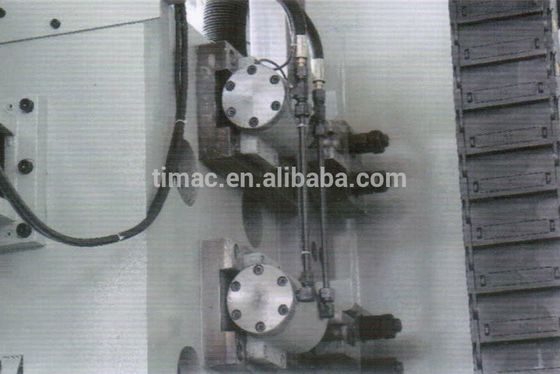

Aplicação do sistema de fixação de posição
* A máquina possui quatro pontos de fixação na parte traseira da viga; mecanismo de fixação e motor de elevação da viga interligados; quatro pontos de fixação distribuídos uniformemente e equilíbrio da força de fixação;para garantir a fixação da viga firmemente fixada na coluna quando a viga parar de levantar.
Unidade de alimentação
* A alimentação horizontal do poste de ferramenta ((eixo X) e a alimentação vertical do carrinho ((eixo Z) são accionadas por um servomotor CA através do parafuso de esferas que conduz o redutor de engrenagens,o redutor e o parafuso através da ligação de engate flexível, alta eficiência de transmissão, pequeno erro de transmissão, alta precisão de transmissão.
Quatro Estações de Ferramentas Elétricas
* Alta precisão de posicionamento, grande força de aperto, grande capacidade de carga, estável e confiável.
* O suporte exclusivo do cortador de cauda de pombal, posicionamento mais preciso, maior força de aperto.
* O suporte exclusivo do cortador de cauda de pombal, posicionamento mais preciso, maior força de aperto.
Feedback dos clientes
Os nossos serviços
1. Substituição gratuita de peças disponíveis durante o período de garantia. Preço de custo de substituição de peças disponíveis após o período de garantia. 2.Ação rápida e resposta às questões técnicas em qualquer momento durante toda a vida útil da máquina. 3. Centro de serviço pós-venda no exterior disponível em algumas regiões. 4. Serviço de engenheiro no exterior disponível sob a exigência do cliente ((custo relativo gerado pelo cliente).
Perfil da empresa
Exibição de fábrica:
Perfil da fábrica:
Nossa fábrica foi estabelecida em 2014. Tem técnicos profissionais, uma equipe de pesquisa e desenvolvimento, fabrica e vende equipamentos CNC e fornece serviços personalizados profissionais.Os nossos produtos são amplamente utilizados no processamento de moldes, produtos 3C, máquinas agrícolas, máquinas de petróleo, processamento de peças de automóveis, indústria aeroespacial, etc., vendendo mais de 60 países e regiões no país e no exterior.
Texto Introdução:
Perfil da empresa:
Timeway Machine Tool Co., Ltd é uma empresa profissional de fabricação de máquinas-ferramenta, os principais produtos incluem torno, máquina de fresagem, máquina de moagem, etc.,e de acordo com as necessidades do cliente também podemos projetar e fabricar várias máquinas de propósito especial, para prestar serviços relativos de modernização e transformação tecnológica no domínio das máquinas-ferramenta.
Cliente visitado:
Até agora, recebemos muitos clientes do exterior, e todos eles estão muito satisfeitos com a nossa empresa e produtos
Perguntas frequentes
P: Por que escolher a Timeway Machine?
A: 1. Alta qualidade com preço competitivo; 2. Equipe profissional de P & D e 25 anos de experiência em exportação; 3. Exportado para mais de 60 países; 4. Certificados CE, ISO; 5.Serviço online 24 horas (Skype), WhatsApp, Wechat, Trademanager); 6. 12 meses de garantia de qualidade; 7. Engenheiros estrangeiros disponíveis para resolver problemas;P: Tem QC ou quaisquer normas de segurança para as suas máquinas?R: Sim, estabelecemos um departamento de controlo de qualidade muito rigoroso para garantir a boa qualidade.Q: Qual é o MOQ?A: 1 conjunto (apenas algumas máquinas de baixo custo serão mais de 1 conjunto)P: E os termos de pagamento?A: (1) T/T com 30% de pagamento adiantado, e 70% de pagamento do saldo a ser pago antes do envio; (2) LC Irrevogavel à vista; (3) Western Union, MoneyGram, etc.P: Que tal a garantia?R: O período de garantia é de um ano após a entrega.
