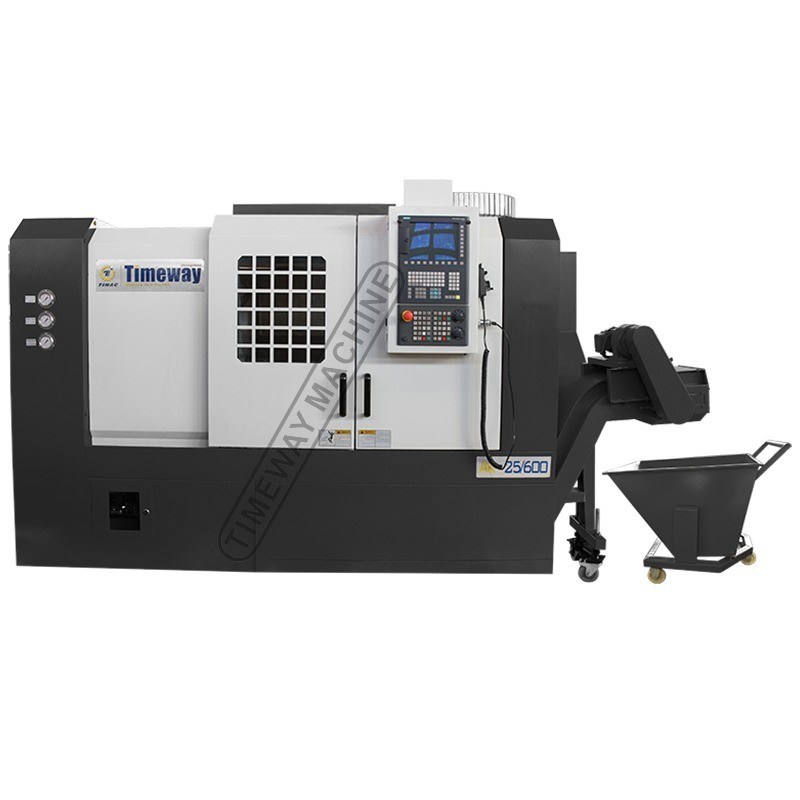

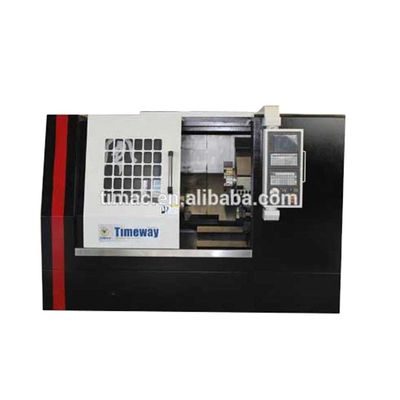

Ferramenta CNC de 500 mm de comprimento inclinação com 210 mm de viagem de eixo X
Detalhes do produto:
| Lugar de origem: | Henan, China |
| Marca: | Timac |
| Número do modelo: | AKJ-25 |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 conjunto |
|---|---|
| Preço: | $40,000.00/sets 1-2 sets |
| Detalhes da embalagem: | Caixas de madeira (fumigadas) |
| Habilidade da fonte: | 50 conjuntos por mês |
|
Informação detalhada |
|||
| Tipo: | Horizontal | Comprimento máximo da peça (mm): | 600 |
|---|---|---|---|
| Estrutura: | Torno inclinado da cama | Capacidade de usinagem: | Carga média |
| Largura da cama (mm): | 500 MM | Potência do motor do fuso ((kW): | 15 |
| Número de espinhas: | Solteiro | Número de eixos: | 2 |
| Viagem (Eixo X) ((mm): | 210 milímetros | Viagem (Eixo Z) ((mm): | 550 mm |
| Precisão de posicionamento (mm): | ±0,002 | Repetitividade (X/Y/Z) (mm): | ±0.003 |
| Dimensão ((L*W*H): | 2270x1470x1650mm | Voltagem: | Conforme necessário |
| Sistema de controlo CNC: | FANUC | Estações de postes de ferramentas: | 8 |
| Peso (kg): | 3700 | Garantia: | 1 ano |
| Principais pontos de venda: | Economia de energia | Relatório de ensaio da máquina: | Fornecido |
| Inspecção de saída por vídeo: | Fornecido | Garantia dos componentes principais: | 1 ano |
| Tipo de máquina: | CNC | Balanço sobre a cama: | 500 mm |
| Velocidade do eixo: | 2500 RPM | Max. Virar dia. Sobre a carruagem: | 270mm |
| Máximo Barra Capacidade: | 51 mm | Max. comprimento de rotação: | 530mm |
| Distância entre centros: | 600 mm | Viagens no eixo X: | 210mm |
| Viagem no eixo Z: | 550 mm | Warrany: | 1 ano |
| Condição: | Novos | Indústrias aplicáveis: | Restaurante, uso doméstico, retalho, lojas de vestuário |
| Localização da sala de exposição: | Canadá, Estados Unidos, Itália, Alemanha, México, Espanha, África do Sul, Austrália | Tipo de comercialização: | Produto ordinário |
| Componentes essenciais: | Motor, Motor | Max. comprimento giratório (mm): | 530 |
| Anos: | 2022 | Velocidade máxima do eixo (rpm): | 2500 r.p.m |
| Espinha de perfuração ((mm): | 62 | Porto: | Porto de Tianjin |
Descrição de produto
Torno CNC de função completa
Características:
1- O quê?Torno CNC de função completa e económicoé uma máquina-ferramenta CNC de circuito semi-fechado adequada para girar vários eixos complexos,
Peças de trabalho em forma de mangas e discos, tais como viragem de circunferências cilíndricas, cônicas e outras circunferências internas e externas
As fibras de superfície, bem como as fibras métricas, de polegadas, modulares e de diâmetro;
2Podem também ser utilizados para a abertura de ranhuras de óleo e de estruturas de chave, para a fixação de extremos, para o arranque de ranhuras e para a fixação de camadas, etc.;
3. A construção única desenvolvida utilizando técnicas FEA para proporcionar a máxima rigidez sob as condições de corte mais pesadas;
4A precisão de usinagem é de cerca de IT5~IT6, e a rugosidade da superfície é de cerca de Ra0.4um para o corte de metais não ferrosos e
Ra0,8um para metais ferrosos;
5É especialmente adequado para o mecanizado de peças de trabalho de alta precisão e também é amplamente utilizado para o mecanizado de peças em lotes.
No domínio dos automóveis, motocicletas, ferrovias, aeronaves, aparelhos domésticos, rolamentos, hardware, etc.
Parâmetro:
| Especificações | Unidade | AKJ-25 | |
| Capacidades | Balança-te sobre a cama. | mm | 500 |
|
| Max. A virar dia. | mm | 370 |
|
| Max. Virar dia. Sobre a carruagem | mm | 270 |
|
| Duração máxima de rotação | mm | 530 |
|
| Distância entre centros | mm | 600 |
|
| Capacidade máxima da barra | mm | 51 |
| Viagem e alimentação | Viagem no eixo X | mm | 210 |
|
| Servomotor de eixo X | kW | 1.2 |
|
| Torque do servomotor no eixo X | Nm | 7 |
|
| Viagem no eixo Z | mm | 550 |
|
| Servomotor do eixo Z | kW | 1.4 |
|
| Torque do servomotor no eixo Z | Nm | 11 |
|
| Percurso rápido (X- e...Z- eixo) | m/min | 12/16 |
| Espinha | Velocidade do fuso | RPM | 2500 |
|
| Nas do fuso |
| A2-6 |
|

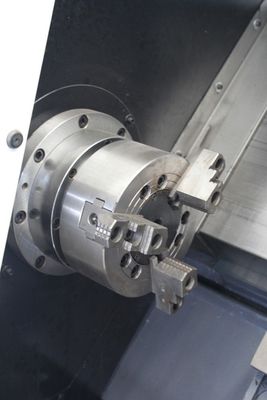

| Tamanho do chuck | polegada | 8" |
|
| Espinha (dia) | mm | 62 |
|
| Motor do eixo principal | kW | 15 |

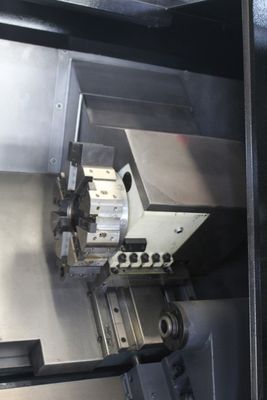

| Turretas | Número de estações |
| 8 |
|
| Tamanho da haste da ferramenta | mm | 25×25 |
|
| Um dia de bar. | mm | 40 |
| Aquecimento | Max. viagem | mm | 380 |
|
| Quill dia. | mm | 85 |
|
| Viagem de penas | mm | 100 |
|
| Furação de penas cónicas |
| MT-5 |
| Outros | Peso da máquina | Quilos | 3700 |
|
| Altura da máquina | mm | 1810 |
|
| Espaço do piso (L×W) | mm | 2555×1490 |
*** Acessórios padrão:

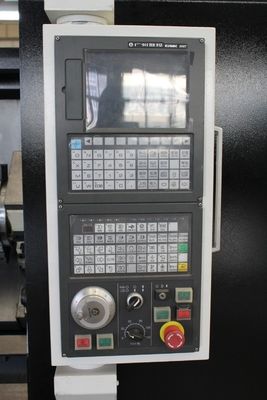

Controlador FANUC 0i TD; servomotor principal FANUC, motor de alimentação do tipo servomotor FANUC para ambos os eixos X,Z;8- Não.hhidráulicosólidoChuck.; 8 estações hhidráulicoTurreta de ferramentas; Estaca hidráulica; Unidade de lubrificação automática; Sistema de arrefecimento; Ferramentas gerais; Transportador de fichas automático; Manua operacionalEu...(edição em inglês).
