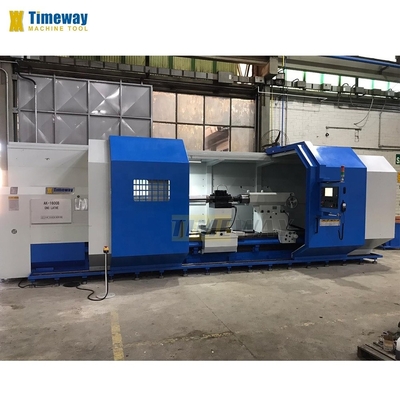

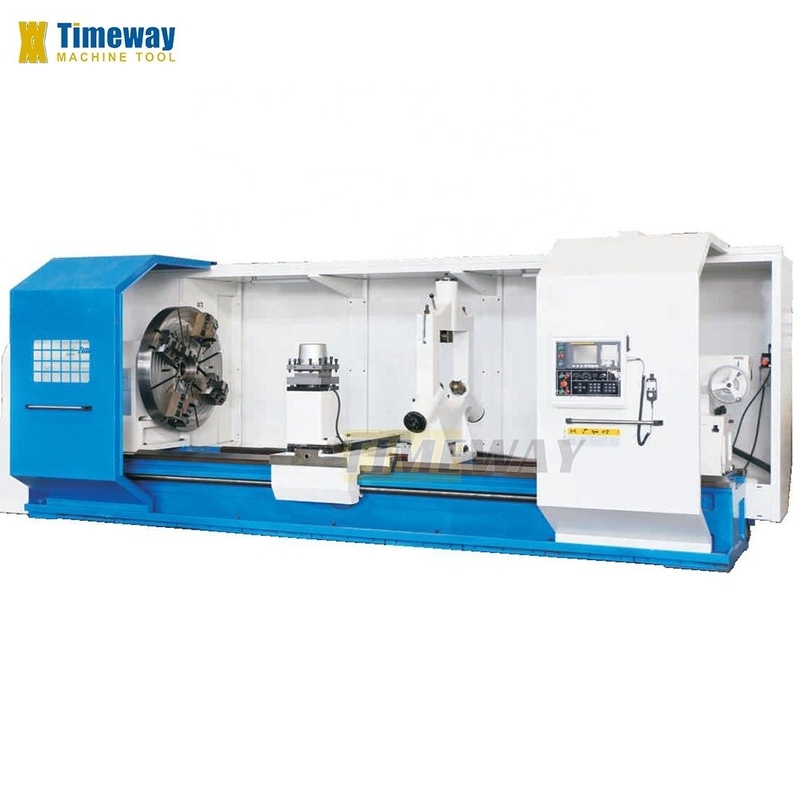

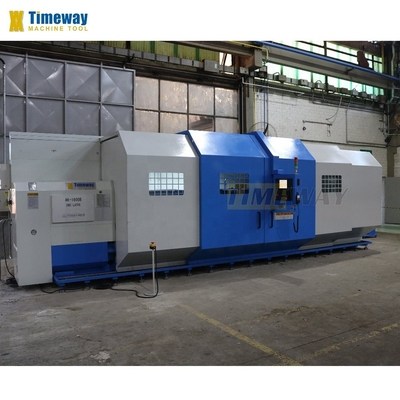

Máquina de torno CNC horizontal com função automática e repetibilidade X/Y/Z mm ± 0.01
Detalhes do produto:
| Lugar de origem: | Henan, China |
| Marca: | TIMEWAY |
| Número do modelo: | AK-1250Bx5000 |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 conjunto |
|---|---|
| Preço: | $100,000.00/sets 1-1 sets |

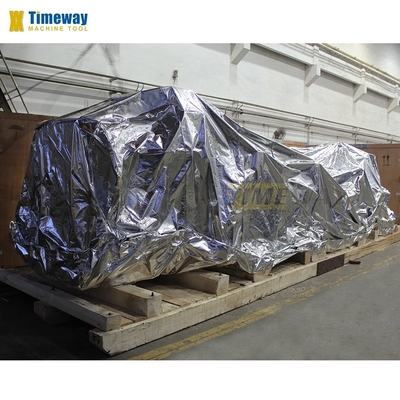

| Detalhes da embalagem: | Caixas de madeira (fumigadas) |
| Habilidade da fonte: | 150 conjuntos por mês |
|
Informação detalhada |
|||
| Tipo: | Horizontal | Comprimento máximo da peça (mm): | 5000 |
|---|---|---|---|
| Estrutura: | Torno da cama lisa | Capacidade de usinagem: | Carga pesada |
| Máximo Peso do Workpiece (quilogramas): | 6000 (opcional: 8000) | Largura da cama (mm): | 755 milímetros |
| Potência do motor do fuso ((kW): | 30 | Número de espinhas: | Solteiro |
| Número de eixos: | 2 | Viagem (Eixo X) ((mm): | 570 milímetros |
| Viagem (Eixo Z) ((mm): | 5000 milímetros | Precisão de posicionamento (mm): | ± 0.015 |
| Repetitividade (X/Y/Z) (mm): | ± 0.01 | Dimensão ((L*W*H): | 8300 x 2530 x 2150 mm |
| Voltagem: | Conforme necessário | Sistema de controlo CNC: | FANUC ou SIEMENS |
| Estações de postes de ferramentas: | 4 | Peso (kg): | 14800 |
| Garantia: | 1 ano | Principais pontos de venda: | Alta precisão |
| Relatório de ensaio da máquina: | Fornecido | Inspecção de saída por vídeo: | Fornecido |
| Garantia dos componentes principais: | 1 ano | Tipo de máquina: | Torno CNC horizontal |
| Ferro fundido para camas: | Ferro HT300 | Dureza do guiador: | HRC52 |
| Estrutura do guiador: | Tipo V-flat | Parafusos do eixo X/Z: | parafusos de esferas de precisão |
| Escalas de velocidade do eixo: | 5-320 r/min | Passos de velocidade do fuso: | Hidráulico de 4 turnos, sem passo em turnos |
| Precisão de trabalho: | IT6 | Resistência à corrosão: | Ra1,6um |
| Comprimento máximo do workpiece: | 5000 mm | Condição: | Novos |
| Espinha de perfuração ((mm): | 130 | Tipo de Toolpost: | Yaxin |
| Indústrias aplicáveis: | Lojas de reparação de máquinas | Localização da sala de exposição: | Canadá, Reino Unido, Estados Unidos, Itália, França, Alemanha, Brasil, Peru, México, Rússia, Espanha |
| Componentes essenciais: | Rolamentos, motores, bombas, engrenagens, PLC, recipientes sob pressão, outros, caixa de engrenagens | Max. comprimento giratório (mm): | 4800 |
| Tipo de comercialização: | Produto quente 2021 | Anos: | 2021 |
| Velocidade máxima do eixo (rpm): | 320 rpm | Porto: | Portos de China |
Descrição de produto
Descrição dos produtos
Especificações | Unidade | AK-1000B | AK-1250B | AK-1600B | ||
Max. Vira-te para a cama. | mm | 1000 | 1250 | 1640 | ||
Max... deslize para cima do slide cruzado. | mm | 630 | 880 | 1250 | ||
Distância entre centros | mm | 1000/1500/2000/3000/4000/5000/6000/8000/10000/12000/- | ||||
Duração máxima de rotação | mm | 730/1300/1800/2800/3800/4800/5800/7800/9800/11800/- | ||||
Largura do leito | mm | 755 | 755 | 755 | ||
Capacidade de carga | Quilos | 6000 (opção: 8000) | 6000 (opção: 8000) | 6000 (opção: 8000) | ||
Nas do fuso | mm | A2-15 | A2-15 | A2-15 | ||
Furo de fuso | mm | 130 | 130 | 130 | ||
Espinhas cónicas | - | Métrica 140 | Métrica 140 | Métrica 140 | ||
Velocidade do fuso (hidráulico 4 passos, sem passos) | RPM | 5-320 | 5-320 | 5-320 | ||
Altura do centro | mm | 500 | 625 | 820 | ||
Tamanho do tubo (4-maxilar) | mm | 1000 | 1000 | 1000 | ||
Eixo X/Z min. unidade de alimentação | mm | 0.001/0.001 | 0.001/0.001 | 0.001/0.001 | ||
Velocidade de alimentação rápida no eixo X/Z | mm/min | 3000/5000 | 3000/5000 | 3000/5000 | ||
Viagem cruzada (X) | mm | 570 | 570 | 630 | ||
Tipo de poste de ferramenta | - | V4/V6/V8 | V4/V6/V8 | V4/V6/V8 | ||
Tempo de mudança de ferramenta | s | 2.6 | 2.6 | 2.6 | ||
Precisão de posicionamento repetido da torre | mm | 0.01 | 0.01 | 0.01 | ||
Tamanho da secção da ferramenta | mm | 40x40 | 40x40 | 40x40 | ||
Diâmetro da pena do rabo | mm | 160 | 160 | 160 | ||
Viagem de penas de cauda | mm | 300 | 300 | 300 | ||
Pênis de cauda | - | MT6 | MT6 | MT6 | ||
Sistema CNC | - | FANUC/GSK/SIEMENS | FANUC/GSK/SIEMENS | FANUC/GSK/SIEMENS | ||
Precisão de trabalho | - | IT6-IT7 | IT6-IT7 | IT6-IT7 | ||
A rugosidade da superfície | μm | Ra1.6 | Ra1.6 | Ra1.6 | ||
Potência do motor principal | kW | 30 | 30 | 30 | ||
Peso da máquina | Quilos | 9800/10200/10600/11800/13000/14800/16600/20600/24600/28600/- | ||||
Comprimento da máquina | mm | 4300/4800/5300/6300/7300/8300/9300/11300/13300/15300/- | ||||
Largura da máquina | mm | 2530 | 2530 | 2780 | ||
Altura da máquina | mm | 2150 | 2150 | 2600 | ||
√ Sistema CNC FANUC/GSK/SIEMENS √ 4 mandíbulas √ Post de ferramentas elétricas de 4 estações √ Lâmpada de trabalho √ Sistema de arrefecimento √ Guarda semi-fechada √ Gerador de pulso manual (MPG) √ Centros mortos √ Pistola de óleo √ Lâmpada piloto √ Bomba de lubrificação automática √ movimentação manual do tailstock √ Ferramentas e caixa de ferramentas √ Cuneira e parafusos de nivelamento √ Manual de utilização (em inglês) | _ Cauda móvel elétrica _ Descanso constante _ Segue o resto _ Estação de ferramentas _ Centros em tempo real Ar condicionado _ Transportador de chips Guarda completa. |
Detalhes da máquina
- O quê?
- Chack independente de 4 mandíbulas para prender peças de forma especial.
Torreta elétrica de 4 estações:
- Adotar torreta elétrica de marca famosa, alta precisão de posicionamento.
Sistema CNC:
SIEMENS, FANUC, MITSUBISHI, FAGOR, KND, HNC, GSK, etc. para a sua escolha.
Cauda:
A cauda móvel manual vem de série, a cauda móvel elétrica vem opcional.
Armário elétrico da norma CE:
Disposição elétrica clara e limpa;
Adotar componentes elétricos normalizados CE.
Bomba de lubrificação automática:
Lubrificar automaticamente e intermitentemente cada trilho de guia para prolongar a vida útil da máquina.
Torreta vertical de 4 estações:
Padrão
Turreta vertical de seis estações:
Opcional
Torreta horizontal de seis estações:
Opcional
Ensaio - redondidade e cilindricidade:
Precisão de rotação da superfície externa da barra, precisão do ensaio:
Rondosidade: inferior a 0,01 mm;
Cinturão: inferior a 0,025/300 mm
Teste - verticalidade:
Precisão de rotação da superfície final do disco, precisão do ensaio:
Verticalidade: inferior a 0,02/300 mm
Teste de rugosidade:
Precisão de rotação da superfície externa da barra, precisão do ensaio: rugosidade: Ra1,6um
Teste de rotação dos fios:
Fios cónicos de torneamento fino (cónico: 1:16, passo do fio: 3,175 mm), após teste por dispositivo de medição especial, pode atender erro acumulado de passo para 0,015/25,4 mm.
Partes de ensaio abrangentes:
Todos os tornos CNC devem realizar um processo de corte final após todas as inspecções padrão da máquina, através do corte da superfície externa, passos, superfície de arco, superfície cônica, etc.,para inspecionar a estabilidade do sistema CNC e o desempenho geral da máquina.
Por que escolher-nos
Interferômetro a laser Renishaw:
Antes da entrega, adota o laser RENISHAW do Reino Unido para fazer testes de precisão dinâmica e deslocamento, para que a máquina tenha a alta precisão de posicionamento e precisão de reposicionamento.
