O leito de uma peça é feito de ferro fundido de alta qualidade, a superfície dos carris endurecida e a rectificação de precisão, alta estabilidade e alta rigidez.A estrutura bem concebida garante uma excelente capacidade de processamento.
A mesa de base desliza com material TF e foi raspada manualmente de precisão; A cabeça da roda desliza com trilhos planos em V com revestimento de rolos, alta precisão e baixo atrito de movimento.
 |

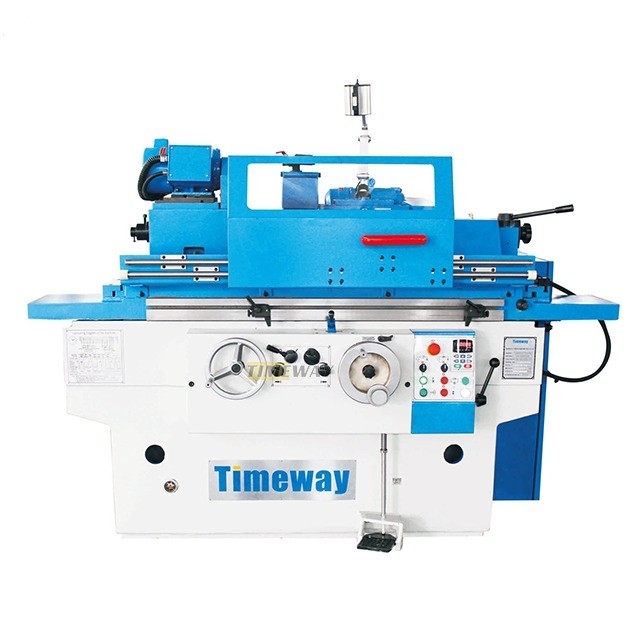

Moedor cilíndrico de alta precisão de aço inoxidável com diâmetro de moagem de 100 mm interior
Detalhes do produto:
| Lugar de origem: | Henan, China |
| Marca: | Timeway |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 conjunto |
|---|---|
| Preço: | $25,480.00/sets 1-2 sets |
| Detalhes da embalagem: | Casas de madeira (podem ser fumigadas) |
| Habilidade da fonte: | 150 conjuntos por mês |
|
Informação detalhada |
|||
| Diâmetro de moagem (exterior) (mm): | 200 | Diâmetro de moagem ((Interior) ((mm)): | 100 |
|---|---|---|---|
| Duração de moagem ((mm): | 750 | Comprimento máximo da peça (mm): | 500 |
| Máximo Peso do Workpiece (quilogramas): | 3000 | Tamanho da roda (milímetros): | 50*25*13 |
| Densidade (mm): | 3 | Cinturão (mm): | 3 |
| Aspereza de superfície (μm): | 0,63 | Anos: | 2023 |
| Dimensão ((L*W*H): | 275x203x205 | Peso (kg): | 3000 |
| Potência (kW): | 4 | Principais pontos de venda: | Alta produtividade |
| Garantia: | 1 ano | Localização da sala de exposição: | Índia, Indonésia, Roménia |
| Indústrias aplicáveis: | Fabricação, lojas de vestuário | Tipo de comercialização: | Novo produto 2020 |
| Relatório de ensaio da máquina: | Fornecido | Inspecção de saída por vídeo: | Fornecido |
| Garantia dos componentes principais: | 1 ano | Componentes essenciais: | Motor, rolamento, caixa de engrenagens, PLC |
| Condição: | Novos | CNC ou não: | Normal |
| Tipo: | máquina de moedura cilíndrica | Nome do produto: | Máquina de moagem hidráulica cilíndrica |
| Serviço pós-venda prestado: | Coordenadores | Função: | Moagem cilíndrica |
| Palavra chave: | Moagem | Aplicação: | Aço inoxidável |
| Precisão: | Alta precisão | Certificado: | ISO9001 |
| Tipo de máquina: | Máquina de grelhar cilíndrica | Cores: | Opcional personalizado |
| Porto: | Porto da China | ||
Descrição de produto
Descrição dos produtos
*O moedor cilíndrico da série G é adequado para moer superfícies cilíndricas e cônicas externas;O moedor cilíndrico universal da série UG é adequado para moer superfícies cilíndricas e cônicas externas e internas.
*Para a série UG, a cabeça de trabalho pode ser girada para qualquer posição dentro da sua direcção contra relógio de 90°, por isso pode ser adequada para moageminterior ousuperfície externa cônica.
*Para a série UG, a máquina de moagem cilíndrica possui aparelho de moagem interno, moagem interna
O fuso é suportado por um rolamento preciso.
*O fuso da cabeça de trabalho, fuso da cabeça da roda, fuso de moagem interno, bomba de refrigerante, hidrodinâmica
e a bomba de óleo hidrostática são accionadas por motores separados.
*Cada parte móvel da máquina tem uma estrutura de bloqueio elétrico, hidráulico e mecânico. A máquina é bem concebida com uma aparência agradável.Todas as alavancas de controlo são centralizadas no painel para facilitar a operação.
*O equipamento de roda pode ser montado no tailstock.
O fuso é suportado por um rolamento preciso.
*O fuso da cabeça de trabalho, fuso da cabeça da roda, fuso de moagem interno, bomba de refrigerante, hidrodinâmica
e a bomba de óleo hidrostática são accionadas por motores separados.
*Cada parte móvel da máquina tem uma estrutura de bloqueio elétrico, hidráulico e mecânico. A máquina é bem concebida com uma aparência agradável.Todas as alavancas de controlo são centralizadas no painel para facilitar a operação.
*O equipamento de roda pode ser montado no tailstock.
Especificações | Unidade | G-200 | UG-200 |
Distância entre centros | mm | 500/750 | 500/750 |
Altura do centro | mm | 135 | 135 |
Diâmetro do solo (O.D.) | mm | 5-200 | 5-200 |
Diâmetro do solo (ID) | mm | - | 25 a 100 |
Distância de moagem (O.D) | mm | 500/750 | 500/750 |
Distância de moagem (ID) | mm | - | 125 |
Capacidade de carga | Quilos | 100 | 100 |
Ângulo de rotação da cabeça de trabalho | ° | - | +90° |
Máquinas de secagem de partículas | - | MT4 | MT4 |
Velocidade do fuso da cabeça de trabalho | RPM | 25-380 (sem passo) | 25-380 (sem passo) |
Velocidade do eixo da cabeça da roda | RPM | 1335 | 1670 |
Viagem rápida de alimentação da cabeça da roda | mm | 50 | 50 |
Viagem cruzada da cabeça da roda | mm | 205 | 205 |
Ângulo de rotação da cabeça da roda | ° | - | ± 10° |
Alimentação da cabeça da roda da roda de mão por rotação (grossa/fina) | mm | 2/0.5 | 2/0.5 |
Alimentação da cabeça da roda de mão por grama (grossa/fina) | mm | 0.01/0.0025 | 0.01/0.0025 |
Tamanho da moagem externa | mm | 500x50x203 | 400x50x203 |
Velocidade periférica máxima da moagem | m/s | 35 | 35 |
Velocidade do fuso de moagem interna | RPM | - | 10000/15000 |
Tamanho da roda de moagem interna | mm | - | Max: 50x25x13, Min: 17x20x6 |
Alimentação da mesa da roda de mão por rotação | mm | 6 | 6 |
Ângulo de rotação da mesa (CW) | ° | 3° | 3° |
Ângulo de rotação da mesa (CCW) | ° | 9° /8° | 9° /8° |
Velocidade de alimentação longitudinal da tabela | m/min | 0.1-4 | 0.1-4 |
Pênis de cauda | - | MT4 | MT4 |
Viagem de penas de cauda | mm | 30 | 30 |
Potência do motor de moagem externo | kW | 5.5 | 4 |
Potência do motor de moagem interna | kW | - | 1.1 |
Potência do motor da cabeça de trabalho | kW | 1.1 | 1.1 |
Peso bruto | Quilos | 3000/3100 | 3000/3200 |
Tamanho da embalagem (LxWxH) | cm | 235/275x203x205 | 235/275x203x205 |
·Placa de medição da ponte · Abre repouso constante · Flange da roda · Extractor de rodas · Balanço do arco · Roda de moagem · Tanque de refrigerante · Carbide desencadeado centro · Cão condutor · Traçador de rodas (Sem caneta de diamante) · Lâmpada de trabalho · Quebra de nivelamento · Fixação interna de moagem (UG) · 3 mandíbulas (UG) · eixo de extensão (UG) · Moagem interna (UG) · conjunto completo de ferramentas Manual de funcionamento (edição em inglês) | · Balanceador · Revestidor de rodas de raio · Descanso constante · Leitura digital · Filtro de papel · Separador magnético · Fixação de moagem central · Revestidor de rodas traseiras |

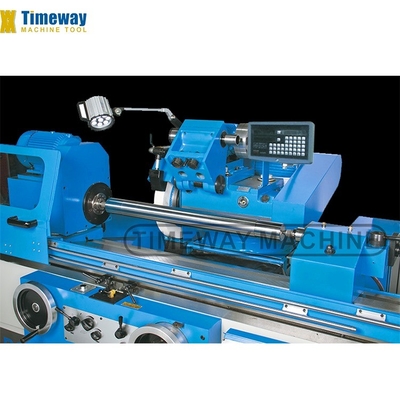

Moagem externa para peças rotativas

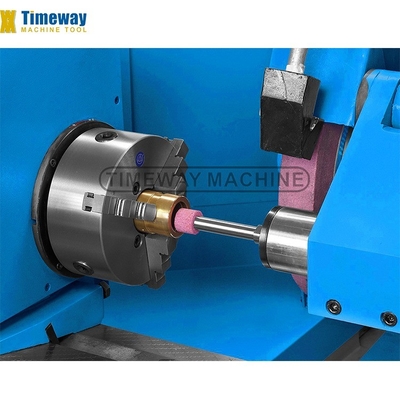

Vêm com dispositivo de moagem interno removível.

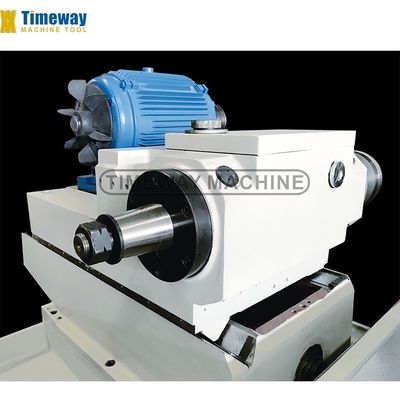

O fuso da cabeça da roda é suportado por um rolamento de concha bimetal, o que faz com que o fuso tenha alta rigidez e estabilidade, garantindo uma superfície de acabamento pesada e excelente.
A cabeça de moagem pode ser girada 180° para mudar de moagem interna para externa.

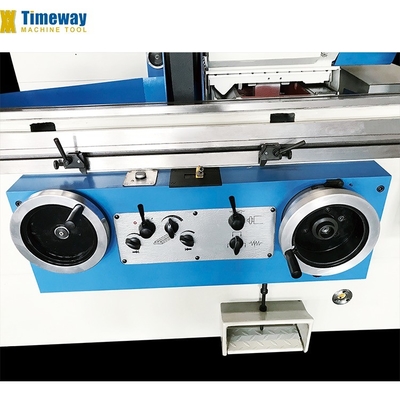

O painel de operadores centralizado e a acção razoavelmente distribuída
Os comandos são muito claros e o utilizador...
Amigável na frente da máquina.
Os comandos são muito claros e o utilizador...
Amigável na frente da máquina.
