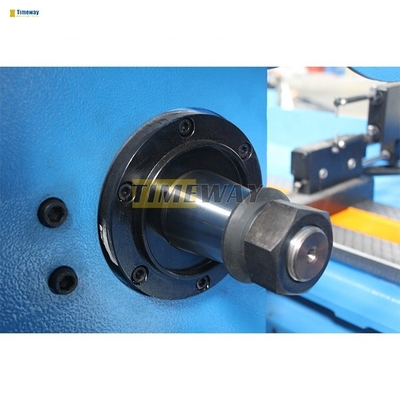

Fuso de moagem com rolamentos de alta precisão segmentados, ajustáveis e de baixa manutenção.
As velocidades do fuso da cabeça de trabalho são infinitamente variáveis e são accionadas por um motor de frequência e um interver, que podem ser facilmente ajustados e otimizados durante o processo de usinagem.
 |

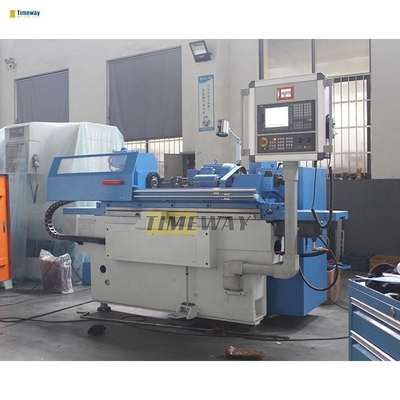

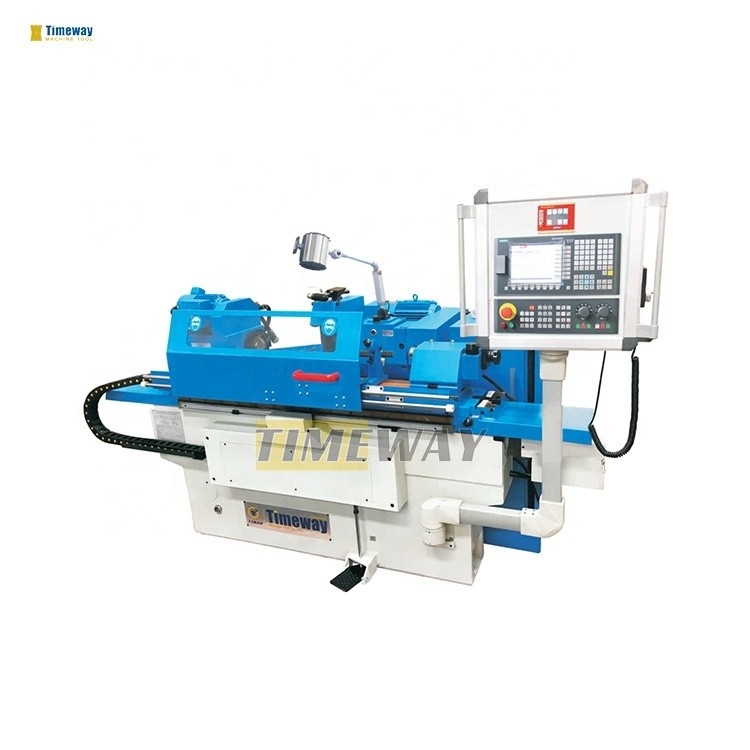

Máquina de rectificação de alta precisão do sistema CNC SIEMENS 800 mm comprimento de rectificação 3000 kg peso
Detalhes do produto:
| Lugar de origem: | China |
| Marca: | TIMEWAY |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 conjunto |
|---|---|
| Preço: | $29,999.00/sets 1-2 sets |
| Detalhes da embalagem: | Casas de madeira (podem ser fumigadas) |
| Habilidade da fonte: | 150 conjuntos por mês |
|
Informação detalhada |
|||
| Diâmetro de moagem (exterior) (mm): | 200 | Duração de moagem ((mm): | 800 |
|---|---|---|---|
| Comprimento máximo da peça (mm): | 850 | Máximo Peso do Workpiece (quilogramas): | 50 |
| Altura do centro (milímetros): | 135 | Tamanho da roda (milímetros): | 400 |
| Velocidade da roda (rpm): | 2130 | Densidade (mm): | 1.5 |
| Aspereza de superfície (μm): | 0.32 | Anos: | 2022 |
| Voltagem: | Como requerido pelo cliente | Dimensão ((L*W*H): | 3000 x 1600 x 1500 mm |
| Peso (kg): | 3000 | Potência (kW): | 10.825 |
| Principais pontos de venda: | Preço competitivo | Garantia: | 1 ano |
| Localização da sala de exposição: | Índia, Indonésia, Emirados Árabes Unidos, Alemanha, México, França, Austrália, Marrocos, África do S | Indústrias aplicáveis: | Fabricação, Energia e Mineração, Construção |
| Tipo de comercialização: | Novo produto 2019 | Relatório de ensaio da máquina: | Fornecido |
| Inspecção de saída por vídeo: | Fornecido | Garantia dos componentes principais: | 1 ano |
| Componentes essenciais: | Motor, motor, outro | Condição: | Novos |
| CNC ou não: | CNC | Diâmetro da moagem: | 8-200mm |
| Centro de equipamento: | MT4 | Centro de cauda: | MT4 |
| Tamanho da roda de moagem: | 400X50X203 | Equipa de alimentação mínima do eixo X: | 0.001 mm |
| Equipa de alimentação mínima do eixo Z: | 0.001 mm | Potência do servomotor longitudinal: | 1.6kw |
| Potência do servomotor cruzado: | 1.6kw | Tipo: | CNC |
| Capacidade de carga: | 50 kg | ||
Descrição de produto
Descrição dos produtos
*A moagem cilíndrica CNC é adequada para a produção em lotes de moagem de peças cilíndricas com alta relação desempenho/preço.
*O padrão da máquina adota o sistema CNC alemão SIEMENS e o sistema executivo é acionado pelo servo-condutor CNC e pelo servomotor.O movimento longitudinal da mesa de trabalho (Z) e o movimento transversal da cabeça da roda (X), que com a elevada precisão de alimentação são realizados pelos servomotores accionados pela transmissão de parafuso a esferas.
*O padrão da máquina adota o sistema CNC alemão SIEMENS e o sistema executivo é acionado pelo servo-condutor CNC e pelo servomotor.O movimento longitudinal da mesa de trabalho (Z) e o movimento transversal da cabeça da roda (X), que com a elevada precisão de alimentação são realizados pelos servomotores accionados pela transmissão de parafuso a esferas.
*Com o sistema de programação CNC SIEMENS e interface homem-máquina, simples e fácil, e equipado com outros sistemas CNC e instrumentos de medição automáticos configurados online para escolha dos clientes.
*Simples e fácil de operar para o moedor, após um treinamento simples, ele pode ser operado facilmente.é realizada uma moagem automática para as diferentes peças de trabalho.
* Esta máquina tem deslocamento automático da mesa, que pode moer automaticamente várias etapas de uma peça de trabalho.O multi-passo pode ser arbitrariamente organizado para moagem longitudinal e corte em seqüência de moagem e parâmetros do processo de moagem.
* Sistema de controlo CNC com função de revestimento e compensação automática das rodas.
*O fuso da cabeça da roda é suportado por três rolamentos hidrodinâmicos de buchas, e também está disponível para o usuário um rolamento hidrodinâmico-estático de alta precisão.
*O sistema de lubrificação é um sistema de lubrificação automático, com duas formas de lubrificação: hidráulica e manual.
* O fuso da cabeça de trabalho é accionado por um motor de frequência variável e um inversor de frequência, e é programado através do código M e do código S do sistema CNC para uma velocidade constante.
* O fuso da cabeça de trabalho é accionado por um motor de frequência variável e um inversor de frequência, e é programado através do código M e do código S do sistema CNC para uma velocidade constante.
* Rotação da cabeça da roda a 180° para alterar a rectificação exterior e interna.
Especificações | Unidade | GK-200H | UGK-200H |
Diâmetro do solo (O.D.) | mm | 8-200 | 8-200 |
Distância de moagem (O.D) | mm | 500/800 | 500/800 |
Altura do centro | mm | 135 | 135 |
Distância entre centros | mm | 550/850 | 550/850 |
Centro de equipamento | - | MT4 | MT4 |
Centro de cauda | - | MT4 | MT4 |
Capacidade de carga | Quilos | 50 | 50 |
Tamanho da roda de moagem | mm | F400x50xF203 | F400x50xF203 |
Velocidade periférica máxima da moagem | m/s | 38 (hidrodinâmica-hidrostática 45 m/s) | 38 (hidrodinâmica-hidrostática 45 m/s) |
Velocidade do fuso de moagem | RPM | 2130 | 2130 |
Velocidade do fuso de moagem interna | RPM | - | 16000 |
Diâmetro do solo (ID) | mm | - | 13 a 100 |
Equipa de alimentação min. do eixo X | mm | 0.001 | 0.001 |
Eixo Z min. unidade de alimentação | mm | 0.001 | 0.001 |
Potência total | kW | 10.825 | 10.825 |
Potência do servomotor longitudinal | kW | 1.6 (6N.m) | 1.6 (6N.m) |
Potência do servomotor cruzado | kW | 1.6 (6N.m) | 1.6 (6N.m) |
Arredondamento | Um... | 1.5 | 1.5 |
Resistência à corrosão | Um... | Ra0.32 | Ra0.32 |
Uniformidade da secção longitudinal do diâmetro | Um... | 5 | 5 |
·Rodas de moagem, · Flange de moagem, · Três mandíbulas (UG), · Cão de condução, ·Arvore para moagem interna (UG), • moedor de moagem, · Arco de equilíbrio das rodas, · Tipo aberto de repouso constante, · Centros mortos, · Inversor de frequência, · Sistema de refrigerante, · Luz de trabalho, · Quebra de nivelamento, · Manual de funcionamento (edição em inglês). | · Balanceador de rodas · Comodino de raio · Repouso central de tipo fechado · Leitura digital · Filtro de papel · Separador magnético |
A mesa pode girar em certo ângulo para moer cilindro cônico.
O tailstock padrão pode operar manualmente por manobra ou com comando hidráulico por pedal de pé, às vezes a roda manual na extremidade do tailstock pode ajustar a força de aperto.

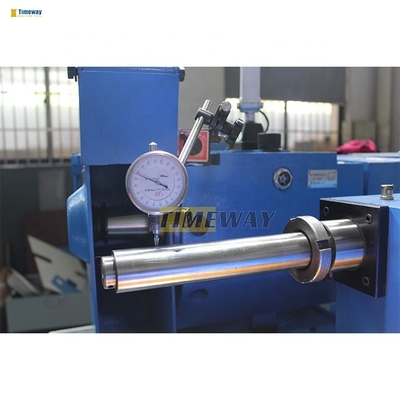

Moagem externa para peças rotativas
A cabeça de moagem pode ser girada 180° para mudar de moagem interna para externa.
Com a programação do sistema CNC SIEMENS e a interface homem-máquina, simples e fácil, e equipado com outros sistemas CNC e instrumentos de medição automáticos configurados online para a escolha dos clientes.
