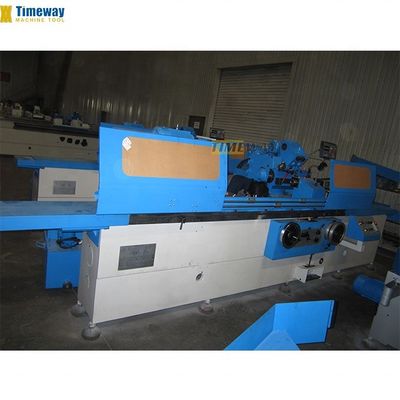

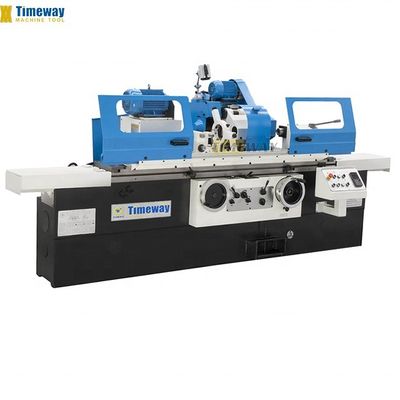

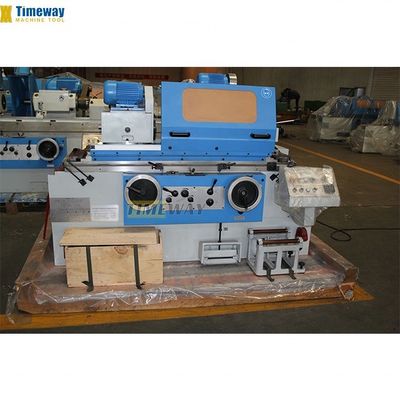

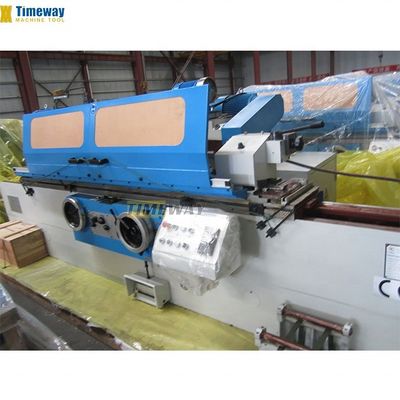

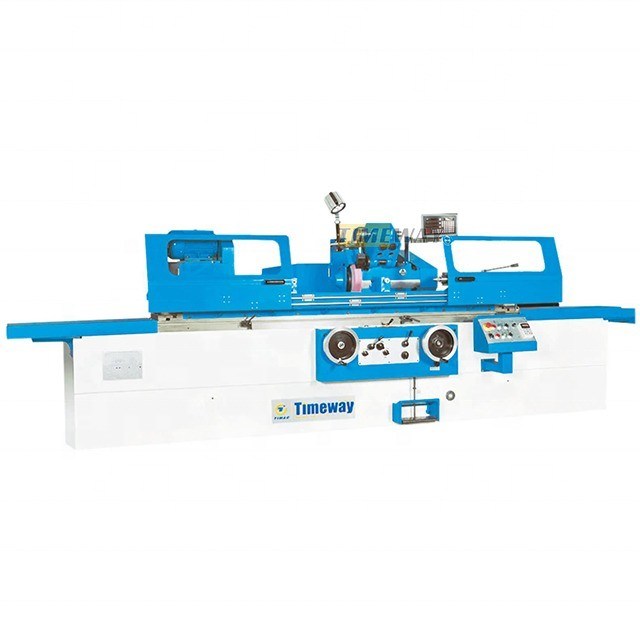

Venda direta de moedor cilíndrico com peso máximo de 150 kg e comprimento máximo de 1000 mm
Detalhes do produto:
| Lugar de origem: | SHANGHAI |
| Marca: | TIMEWAY |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 conjunto |
|---|---|
| Preço: | $15,000.00/sets 1-2 sets |
| Detalhes da embalagem: | Casas de madeira (podem ser fumigadas) |
| Habilidade da fonte: | 150 conjuntos por mês |
|
Informação detalhada |
|||
| Diâmetro de moagem (exterior) (mm): | 320 | Diâmetro de moagem ((Interior) ((mm)): | 8 |
|---|---|---|---|
| Comprimento máximo da peça (mm): | 1000 | Máximo Peso do Workpiece (quilogramas): | 150 |
| Altura do centro (milímetros): | 180 | Tamanho da roda (milímetros): | 400X50X203 |
| Velocidade da roda (rpm): | 1670 | Anos: | Novos |
| Voltagem: | 220 V/380 V | Peso (kg): | 38000 |
| Potência (kW): | 5.5 | Principais pontos de venda: | Alta precisão |
| Garantia: | 1 ano | Localização da sala de exposição: | Quénia, Espanha, Estados Unidos, Ucrânia |
| Indústrias aplicáveis: | Fabricação, oficina de reparação de máquinas | Tipo de comercialização: | Produto ordinário |
| Relatório de ensaio da máquina: | Fornecido | Inspecção de saída por vídeo: | Fornecido |
| Garantia dos componentes principais: | 1 ano | Componentes essenciais: | Motor, PLC |
| Condição: | Novos | CNC ou não: | Normal |
| Distância entre centros: | 1000 mm | Altura do centro: | 180 milímetros |
| Ângulo de rotação: | 90 | Diâmetro do solo (O.D.): | 8-320 mm |
| Coníferas do centro: | MT4 | Velocidade do eixo: | 25-220 rpm |
| Velocidade do eixo da roda: | 1670 rpm | Viagem rápida da cabeça do volante: | 50 mm |
| Curso máximo: | 205 milímetros | Velocidade periférica: | 35 m/s |
| Porto: | Porto da China | ||
Descrição de produto
Descrição dos produtos
*O moedor cilíndrico da série G é adequado para moer superfícies cilíndricas e cônicas externas;O moedor cilíndrico universal da série UG é adequado para moer superfícies cilíndricas e cônicas externas e internas.
*Para a série UG, a cabeça de trabalho pode ser girada para qualquer posição dentro da sua direcção contra relógio de 90°, por isso pode ser adequado para moagem de moagem ou superfície cónica externa.
*Para a série UG, a máquina de moagem cilíndrica possui aparelho de moagem interno, moagem interna
O fuso é suportado por um rolamento preciso.
*O fuso da cabeça de trabalho, fuso da cabeça da roda, fuso de moagem interno, bomba de refrigerante, hidrodinâmica
e a bomba de óleo hidrostática são accionadas por motores separados.

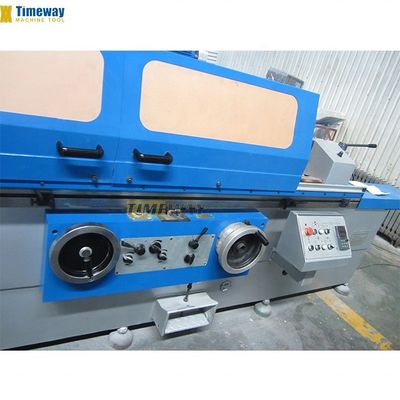

*Cada parte móvel da máquina tem uma estrutura de bloqueio elétrico, hidráulico e mecânico. A máquina é bem concebida com uma aparência agradável.Todas as alavancas de controlo são centralizadas no painel para facilitar a operação.
*O equipamento de roda pode ser montado no tailstock.
*Para a série UG, a cabeça de trabalho pode ser girada para qualquer posição dentro da sua direcção contra relógio de 90°, por isso pode ser adequado para moagem de moagem ou superfície cónica externa.
*Para a série UG, a máquina de moagem cilíndrica possui aparelho de moagem interno, moagem interna
O fuso é suportado por um rolamento preciso.
*O fuso da cabeça de trabalho, fuso da cabeça da roda, fuso de moagem interno, bomba de refrigerante, hidrodinâmica
e a bomba de óleo hidrostática são accionadas por motores separados.
*Cada parte móvel da máquina tem uma estrutura de bloqueio elétrico, hidráulico e mecânico. A máquina é bem concebida com uma aparência agradável.Todas as alavancas de controlo são centralizadas no painel para facilitar a operação.
*O equipamento de roda pode ser montado no tailstock.
Especificações | Unidade | UG-320 | UG-400 |
Capacidade geral | |||
Distância entre centros | mm | 1000/1500/2000/3000 | 1000/1500 |
Altura do centro | mm | 180 | 220 |
Dia. Terreno (O.D.) | mm | 8-320 | 15 a 400 |
Dia. Terreno (ID) | mm | 30 a 100 | 16 a 125 |
Comprimento máximo do solo (O.D) | mm | 1000/1500/2000/3000 | 1000/1500 |
Comprimento máximo do solo (ID) | mm | 125 | 125 |
Peso máximo da peça de trabalho | Quilos | 150 | 150 |
Cabeça de trabalho | |||
Ângulo de rotação | ° | +90° | 90° |
Coníferas do centro | - | MT4 | MT4 |
Velocidade do fuso | RPM | 25-220 (sem passo) | 18/37/74/155 |
Cabeça de rodas | |||
Velocidade do eixo da roda | RPM | 1670 | 1360 |
Viagem rápida da cabeça do volante | mm | 50 | 50 |
Max. viagem | mm | 246 | 310 |
Ângulo de rotação | ° | ± 30° | ± 30° |
Alimentação manual por rotação (grossa/fina) | mm | 2/0.5 | |
Alimentação manual por grama (grossa/fina) | mm | 0.01/0.0025 | |
Tamanho da roda (ODxWxID) | mm | 400x50x203 | Max. 500x50x203; Min: 380x50x203 |
Velocidade periférica | m/s | 35 | 28 a 35 |
Dispositivo interno de moagem | |||
Velocidade do fuso | RPM | 10000/15000 | 10000/20000 |
Tamanho da roda (ODxWxID) | mm | Max: 50x25x13, Min: 17x20x6 | Max: 80x32x20, Min: 15x16x5 |
Tabela | |||
Alimentação manual por revolução | mm | 6 | |
Ângulo máximo de rotação da mesa (CW) | ° | 3°/3°/2°/2° | 3° |
Ângulo de rotação máximo da mesa (CCW) | ° | 7°/6°/5°/3° | 7°/6° |
Faixa de velocidade longitudinal da mesa | m/min | 0.1-4 | 0.1-4 |
Aquecimento | |||
Coníferas do centro | - | MT4 | MT4 |
Viagem de penas | mm | 30 | 30 |
Outros | |||
Potência do motor da cabeça da roda | kW | 5.5 | |
Potência do motor de moagem interna | kW | 1.1 | |
Potência do motor da cabeça de trabalho | kW | 1.5 | |
Peso bruto | T | 3.8/4.8/6.2/7.8 | 4.8/5.5 |
Dimensão da embalagem (LxWxH) | cm | 322/422/540/739x200x205 | 353/447x195x196 |
Placa de medição da ponte Abertura de repousoFlange de roda Extractor de rodas Arco de equilíbrio Rodas de moagem Tanque de refrigerante Carbide desencadeado no centro Cão de condução Câmbio de rodas (sem caneta de diamante) Lâmpada de trabalho Instalação interna de moagem (UG) 3 mandíbulas (UG) Eixo de extensão (UG) Roda de moagem interna (UG) Conjunto completo de ferramentas Quebra de nivelamento Manual de operação (edição em inglês) | Estabilizador Leitura digital Descanso constante próximo Compressor de rodas traseiras Com um radius superior a 20 mm, Instalação de moagem central (G) Separador magnético Filtro de papel |
O leito de uma peça é feito de ferro fundido de alta qualidade, a superfície dos carris endurecida e a rectificação de precisão, alta estabilidade e alta rigidez.A estrutura bem concebida garante uma excelente capacidade de processamento.
A mesa de base desliza com material TF e foi raspada manualmente de precisão; A cabeça da roda desliza com trilhos planos em V com revestimento de rolos, alta precisão e baixo atrito de movimento.
A mesa de base desliza com material TF e foi raspada manualmente de precisão; A cabeça da roda desliza com trilhos planos em V com revestimento de rolos, alta precisão e baixo atrito de movimento.
Compatível com dispositivo de moagem interna removível.
