200 mm Moedor cilíndrico universal UG-200 x 500 Aplicações versáteis Peso KG 3000
Detalhes do produto:
| Lugar de origem: | Henan, China |
| Marca: | TIMAC |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 conjunto |
|---|---|
| Preço: | $13,500.00/sets 1-2 sets |
| Detalhes da embalagem: | Caixa de facetas ou caixa/paletes de madeira (pode ser fumigada) |
| Habilidade da fonte: | 500 conjuntos por mês |
|
Informação detalhada |
|||
| Diâmetro de moagem (exterior) (mm): | 200 | Diâmetro de moagem ((Interior) ((mm)): | 100 |
|---|---|---|---|
| Duração de moagem ((mm): | 500 | Comprimento máximo da peça (mm): | 500 |
| Máximo Peso do Workpiece (quilogramas): | 100 | Altura do centro (milímetros): | 135 |
| Tamanho da roda (milímetros): | 400 | Viagem da mesa (X) (mm): | 500 |
| Viagem da mesa (Y) (mm): | 205 | Aspereza de superfície (μm): | 0,08 |
| Voltagem: | De acordo com o pedido do cliente | Peso (kg): | 3000 |
| Principais pontos de venda: | Alta produtividade | Garantia: | 1 ano |
| Localização da sala de exposição: | Alemanha, México, Austrália, África do Sul, Espanha, Canadá, Estados Unidos, Itália | Indústrias aplicáveis: | Agriculturas, fábricas, lojas de alimentos e bebidas, lojas de reparação de máquinas, lojas de mater |
| Tipo de comercialização: | Produto ordinário | Relatório de ensaio da máquina: | Fornecido |
| Inspecção de saída por vídeo: | Fornecido | Garantia dos componentes principais: | 1 ano |
| Componentes essenciais: | Motor, rolamento, caixa de engrenagens, motor | Condição: | Novos |
| CNC ou não: | Normal | Tipo: | máquina de moedura cilíndrica |
| máquina de moedura cilíndrica: | Moedor cilíndrico universal | Diâmetro do solo (O.D.): | 5-200 mm |
| Diâmetro do solo (ID): | 25-100 milímetros | Potência do motor da cabeça de trabalho: | 1.1 kW |
| Viagem de penas de cauda: | 30 mm | Velocidade do eixo de Workhead: | 25-380 rpm (sem passo) |
| Ângulo de rotação da mesa (CW): | 3° | A rugosidade da superfície: | 00,08 μm |
| Porto: | Porto da China | ||
Descrição de produto

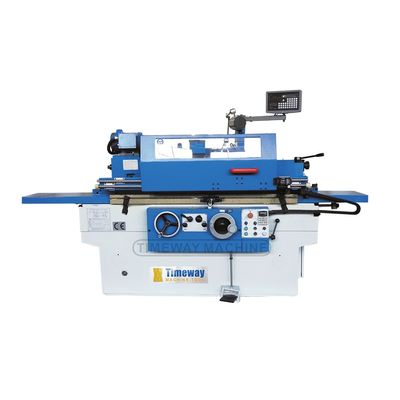

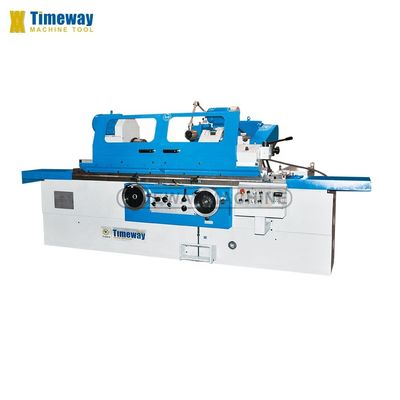

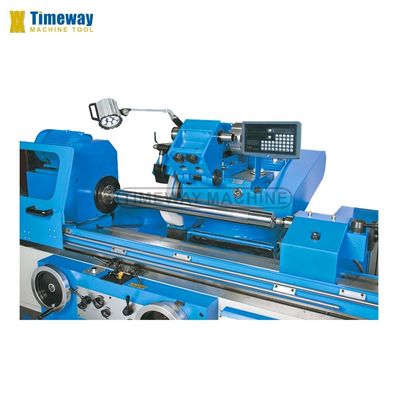

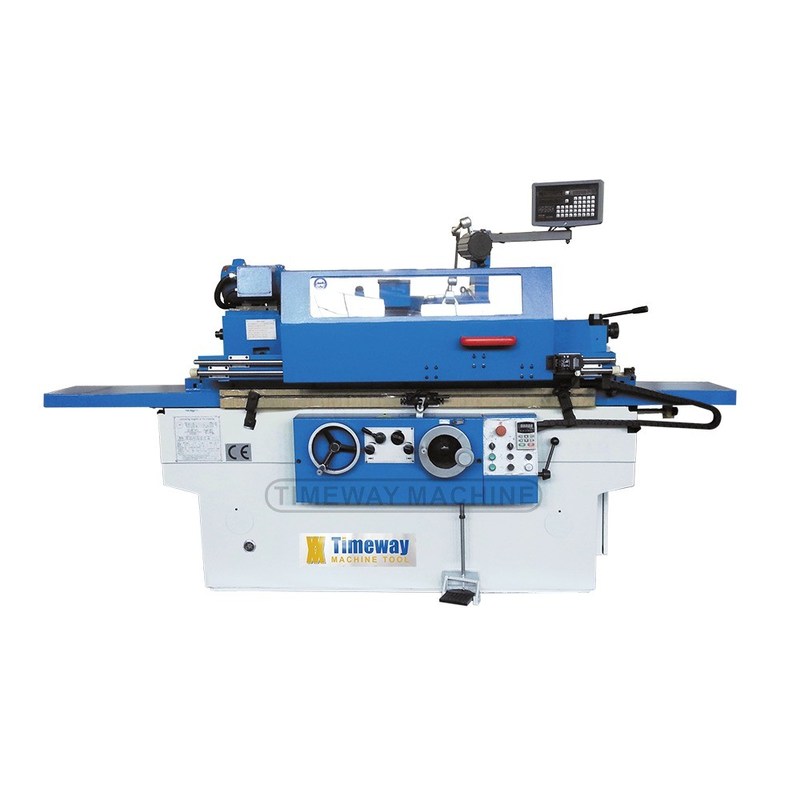

Grinders cilíndricos universais de 200 mm UG-200 x 500
Detalhes da imagem:
* Para a série UG, a cabeça de trabalho pode ser girada para qualquer posição dentro da sua direcção contra-relógio de 90°, podendo assim ser adequada para moer a superfície interna ou externa do cônico.
* Para a série UG, a máquina de moagem cilíndrica tem um aparelho de moagem interno, o eixo de moagem interno é suportado por um rolamento preciso.
1A cabeça de trabalho adota um motor de inversor para realizar o ajuste de velocidade sem passos.
2O movimento longitudinal da mesa de trabalho é conduzido por uma máquina hidráulica ou por uma roda manual.
3.A alimentação cruzada da cabeça da roda é impulsionada por hidráulica, que realiza alimentação periódica automática e alimentação rápida.

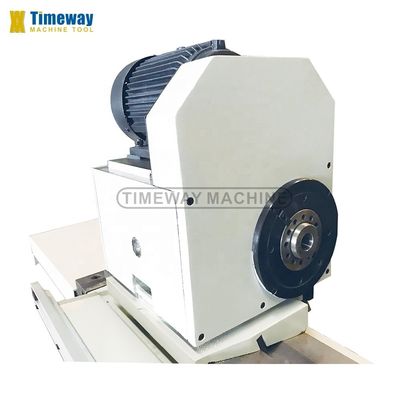

4O eixo da cabeça da roda é suportado por um rolamento de casca bimetal, o que faz com que o eixo tenha alta rigidez e estabilidade, garantindo uma superfície de acabamento pesada e excelente.
5O fuso da cabeça de trabalho, o fuso da cabeça da roda, o fuso de moagem interno, a bomba de arrefecimento, a bomba de óleo hidrodinâmica e a bomba de óleo hidrostática são accionados por motores separados.

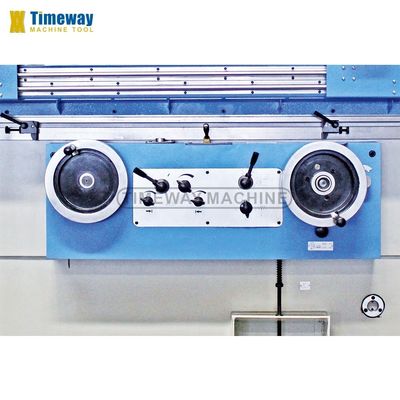

6Cada parte móvel da máquina tem uma estrutura de bloqueio elétrico, hidráulico e mecânico.Todas as alavancas de controlo são centralizadas no painel para facilitar a operação.
7O equipamento pode ser montado na superfície da mesa de trabalho ou no tailstock.

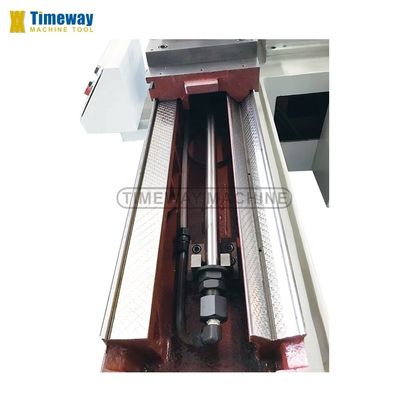

8A cama de uma peça é feita de ferro fundido de alta qualidade, a superfície dos carris endurecida e a rectificação de precisão, alta estabilidade e alta rigidez.
9O sistema de deslizamento da cabeça da roda é de trilhos planos em V com rolos de revestimento, de alta precisão e baixo atrito de movimento.
10Os tempos testemunham: a estrutura bem concebida garante uma excelente capacidade de processamento.
Parâmetro:
| Especificações | Unidade | UG-200 | UG-320 | UG-400 |
| Distância entre centros | mm | 500/750 | 1000/1500/2000/3000 | 1000/1500 |
| Altura do centro | mm | 135 | 180 | 220 |
| Diâmetro do solo (O.D.) | mm | 5-200 | 8-320 | 15 a 400 |
| Diâmetro do solo (ID) | mm | 25 a 100 | 30 a 100 | 16 a 125 |
| Distância de moagem (O.D) | mm | 500/750 | 1000/1500/2000/3000 | 1000/1500 |
| Distância de moagem (ID) | mm | 125 | 125 | 125 |
| Capacidade de carga | Quilos | 100 | 150 | 150 |
| Ângulo de rotação da cabeça de trabalho | ° | +90° | +90° | 90° |
| Máquinas de secagem de partículas | - | MT4 | MT4 | MT4 |
| Velocidade do fuso da cabeça de trabalho | RPM | 25-380 (sem passo) | 25-220 (sem passo) | 18/37/74/155 |
| Velocidade do eixo da cabeça da roda | RPM | 1670 | 1670 | 1360 |
| Viagem rápida de alimentação da cabeça da roda | mm | 50 | 50 | 50 |
| Viagem cruzada da cabeça da roda | mm | 205 | 246 | 310 |
| Ângulo de rotação da cabeça da roda | ° | ± 10° | ± 30° | ± 30° |
| Alimentação da cabeça da roda da roda de mão por rotação (grossa/fina) | mm | 2/0.5 | 2/0.5 | 2/0.5 |
| Alimentação da cabeça da roda de mão por grama (grossa/fina) | mm | 0.01/0.0025 | 0.01/0.0025 | 0.01/0.0025 |
| Tamanho da moagem externa | mm | 400x50x203 | 400x50x203 | Max. 500x50x203; Min: 380x50x203 |
| Velocidade periférica máxima da moagem | m/s | 35 | 35 | 28 a 35 |
| Velocidade do fuso de moagem interna | RPM | 10000/15000 | 10000/15000 | 10000/20000 |
| Tamanho da roda de moagem interna | mm | Max: 50x25x13, Min: 17x20x6 | Max: 50x25x13, Min: 17x20x6 | Max: 80x32x20, Min: 15x16x5 |
| Alimentação da mesa da roda de mão por rotação | mm | 6 | 6 | 6 |
| Ângulo de rotação da mesa (CW) | ° | 3° | 3°/3°/2°/2° | 3° |
| Ângulo de rotação da mesa (CCW) | ° | 9° /8° | 7°/6°/5°/3° | 7°/6° |
| Velocidade de alimentação longitudinal da tabela | m/min | 0.1-4 | 0.1-4 | 0.1-4 |
| Pênis de cauda | - | MT4 | MT4 | MT4 |
| Viagem de penas de cauda | mm | 30 | 30 | 30 |
| Potência do motor de moagem externo | kW | 4 | 5.5 | |
| Potência do motor de moagem interna | kW | 1.1 | 1.1 | |
| Potência do motor da cabeça de trabalho | kW | 1.1 | 1.5 | |
| Peso bruto | toneladas | 3/3.2 | 5.3/6.1/7.9/9.9 | 4.8/5.5 |
| Tamanho da embalagem (LxWxH) | cm | 235/275x203x205 | 322/422/540/739x200x205 | 353/447x195x196 |
Acessórios de série:
Medição da placa de ponte,
Descanse firme,
Flange de roda,
Extractor de rodas,
Balanço da proa,
Rodas de moagem,
Tanque de líquido de arrefecimento,
Carbide disparou no centro,
Cão de condução,
Compatível com aparelhos elétricos
Luz de trabalho,
Quebra de nivelamento,
Fixação interna de moagem (UG),
3 mandíbulas (UG),
eixo de extensão (UG),
Roda de moagem interna (UG),
Conjunto completo de ferramentas,
Manual de funcionamento (edição em inglês).
Acessórios opcionais:
Estabilizador,
Separador magnético,
Filtro de papel,
Fixação de moagem central,
Descanse firme,
- Compatível com o mercado.
Vestido de roda de raio,
DRO.
