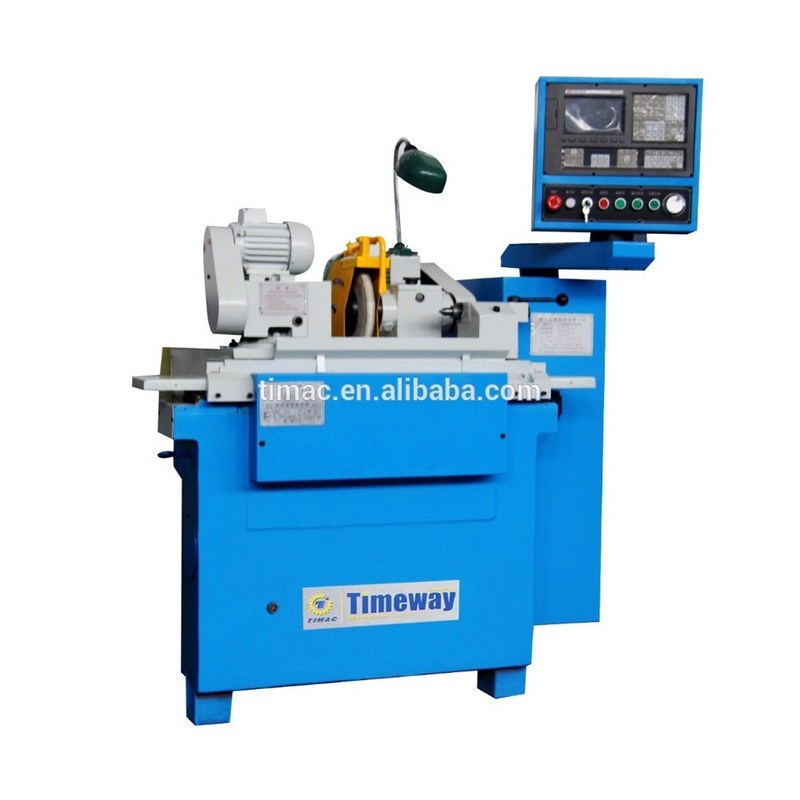

Máquina de moagem cilíndrica externa CNC para fabricação em pequena escala
Detalhes do produto:
| Lugar de origem: | China |
| Marca: | TIMAC |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 conjunto |
|---|---|
| Preço: | $10,000.00/sets 1-2 sets |
| Detalhes da embalagem: | Caixa de madeira ou palete de madeira |
| Habilidade da fonte: | 500 conjuntos por ano |
|
Informação detalhada |
|||
| Diâmetro de moagem (exterior) (mm): | 80 | Duração de moagem ((mm): | 300 |
|---|---|---|---|
| Comprimento máximo da peça (mm): | 300 | Máximo Peso do Workpiece (quilogramas): | 10 |
| Altura do centro (milímetros): | 115 | Tamanho da roda (milímetros): | 25x25x75 |
| Velocidade da roda (rpm): | 35 | Densidade (mm): | 1.5 |
| Aspereza de superfície (μm): | 0.32 | Voltagem: | 380 V 50 Hz |
| Dimensão ((L*W*H): | Como situação real | Peso (kg): | 2000 |
| Potência (kW): | 3.4 | Principais pontos de venda: | Alta precisão |
| Garantia: | Um ano, um ano | Localização da sala de exposição: | França, Roménia, Austrália, Coreia do Sul, Rússia, Turquia, Brasil, Argélia, Chile |
| Indústrias aplicáveis: | Fábrica de fabricação, fábrica de alimentos e bebidas | Tipo de comercialização: | Produto ordinário |
| Relatório de ensaio da máquina: | Fornecido | Inspecção de saída por vídeo: | Fornecido |
| Garantia dos componentes principais: | 1 ano | Componentes essenciais: | Motor, outros |
| Condição: | Novos | CNC ou não: | CNC |
| Altura do centro: | 115 mm | Peso máximo do workpiece: | 10 kg |
| Escuridão (O.D.): | 1,5um | Resistência à corrosão (O.D.): | Ra0,32um |
| Sistema CNC: | Pequim KND 1000Ti | Tamanho da roda: | 250*25*75 mm |
| Duração máxima de moagem: | 300 mm | Máximo Grinding Diâmetro: | 80 mm |
| Porto: | Porto da China | ||
Descrição de produto

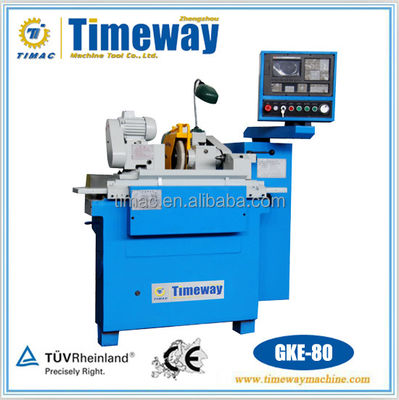

Máquina de moagem cilíndrica externa de tipo económico
GKE-80*300
Principais funções e características
1A estrutura da máquina é flexível, com uma precisão estável e uma elevada eficiência de moagem, especialmente para peças cilíndricas de forma culíndrica ou cônica com menos de 20 mm, com características delicadas e simples.
2O sistema elétrico é controlado pelo KND 1000Ti, outros sistemas também podem ser configurados de acordo com o cliente.
3. X-axis, Z-axis guia está usando guia linear de rolagem cruzada, melhorar a sensibilidade e alimentar micro alimento mínimo.
4O eixo da cabeça da roda é apoiado por três rolamentos hidrodinâmicos.
5A máquina pode ser equipada com um instrumento de medição radial e axial.
Acessórios principais
- Dispositivo de limpeza da periferia da roda
- Núcleo da roda
- Arco de equilíbrio
- Tipo aberto de repouso constante
- Extractor de rodas
- Separador magnético
Acessórios extras
- Estabilizador de rodas
- Instrumento de medição do diâmetro
Parâmetros técnicos
| Especificações | Unidades | GKE-80*300 |
| Dia. para ser terra. | mm | Φ2-Φ80 |
| Comprimento máximo a moer | mm | 300 |
| Altura do centro | mm | 115 |
| Distância entre centros | mm | 300 |
| Centro de equipamento | Morse 3# | |
| Centro de cauda | Morse 3# | |
| Peso máximo da peça a moer | Quilos | 10 |
| Tamanho da roda | mm | Φ250*25*Φ75 |
| Velocidade periférica da roda | m/s | 35 |
| Velocidade de rotação do fuso da roda | RPM | 2800 |
| Número de pulsos mínimos no eixo X | mm | 0.001 |
| Número de pulsos mínimos no eixo Z | mm | 0.001 |
| Arredondamento | Um... | 1.5 |
| Dia. uniformidade na secção longitudinal | Um... | 5 |
| Instrumento de medição do diâmetro | Um... | Ra0.32 |
| Potência total do motor | kW | 3.4 |
| Potência do servomotor longitudinal | kW | 1 ((3.3N.m) |
| Potência do servomotor transversal | kW | 1 ((3.3N.m) |
Desenho de fundação
A profundidade da fundação depende das propriedades do solo, mas deve ser inferior a 400 mm.
